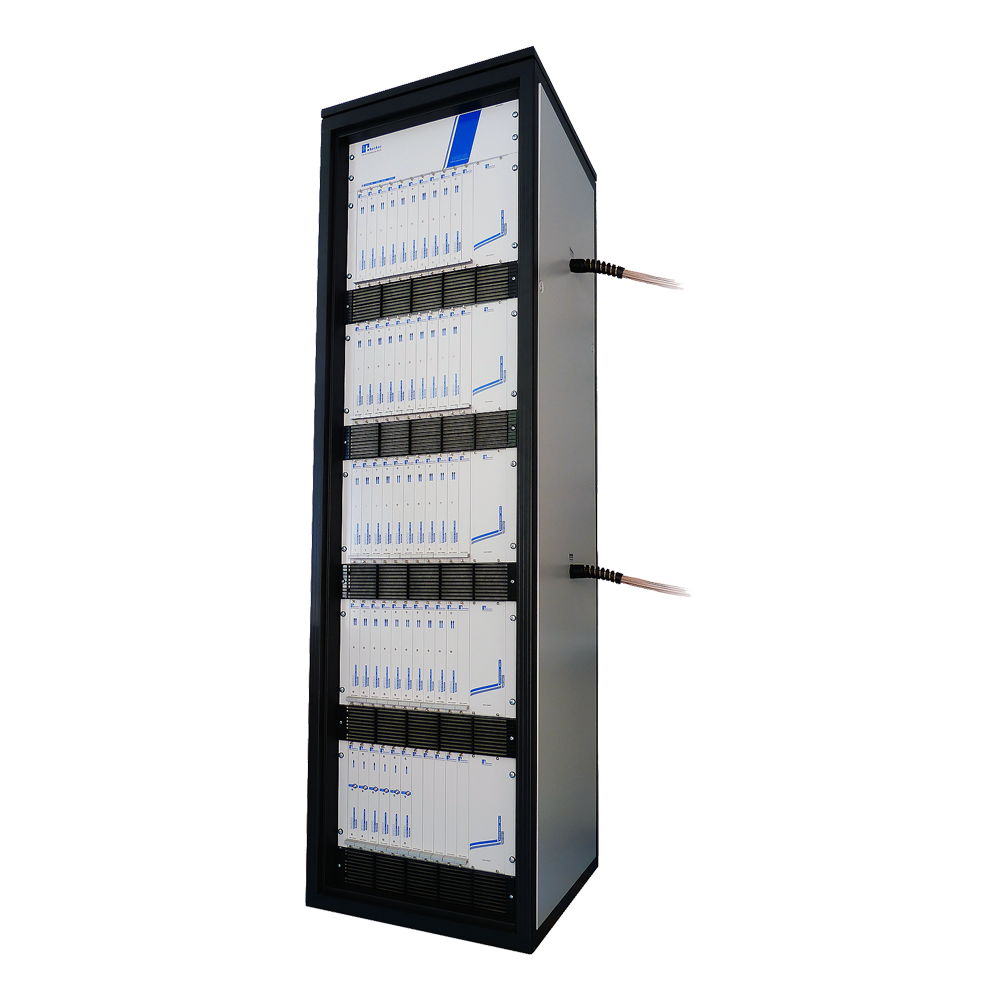

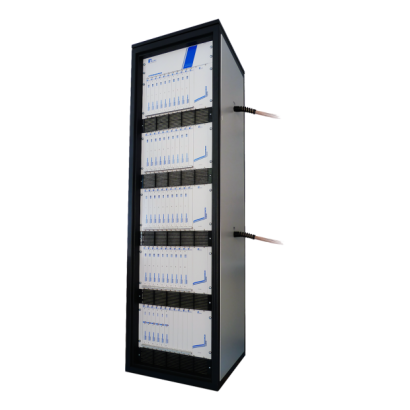

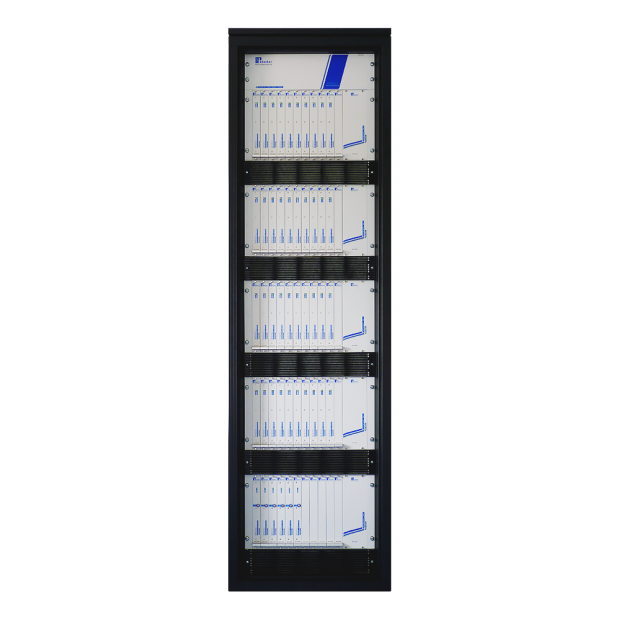

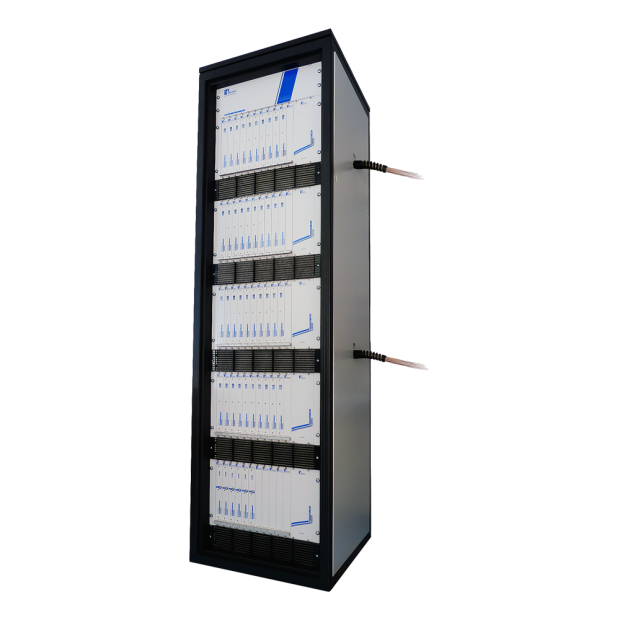

WSDU-1X232 訊號分配系統
400 mW 高功率輸出 × 232 通道，靈活模組化射頻分配系統
WSDU-1X232 為一款專為大批量待測物（DUT）所設計的 HTOL（高溫操作壽命）射頻測試系統，最多可同時支援 232 通道，每通道可提供 125 mW 輸出功率；系統可將單一射頻訊號源均勻分配至所有待測物。
此小型化 HTOL 射頻測試系統採用 WSDU-1X232 架構，可穩定傳輸 125 mW 功率至 232 個待測物輸入端，並支援 350 MHz 至 2500 MHz 寬頻操作；系統本身需搭配外部射頻訊號源以產生所需波形進行輸入。
產品特點
- 寬頻支援：涵蓋 350~2500 MHz 頻段
- 小型化設計：19 吋機架式結構，便於整合
- 優異振幅一致性：振幅平衡 ±1 dB（典型值）
應用場景
- 品質驗證：射頻功率壓力測試
- 生產階段終端測試
- HTOL 高溫操作壽命測試
- 多模通訊模擬：
DAB / GPS / SDARS / DVB-T，ISM 頻段 433 / 868 / 2400 MHz，GSM、UMTS、LTE - 多通道發射模擬應用
- 研發測試與通訊模擬實驗（R&D）
WSDU2500_1X232 多通道訊號分配系統
（232 通道 / 每通道高達 +20 dBm）
高功率輸出，緊湊設計，專為多通道應用而生
WSDU2500_1X232 是一款小型化高通道數射頻訊號分配系統，每個通道提供高達 +20 dBm（400 mW）輸出功率，特別適用於高密度待測物（DUT）之功率壓力測試。
應用場景：功率壓力測試與多通道驗證
- 品質保證測試
- 生產終端測試
- 多通道射頻壓力測試
- 研發階段通訊模擬與驗證（R&D）
模組化設計，架構靈活，整合容易
WSDU2500_1X232 系統內部模組化整合，可將單一射頻訊號源有效分配至 232 個輸出通道，具備高度彈性與擴充性，適用於多樣化場景。
核心模組配置（6U 高度）
- WSDU-1X8 多工模組
頻率範圍：100 kHz ~ 4000 MHz - WSDU-1X8P 高功率多工模組
頻率範圍：350 MHz ~ 2500 MHz，P1 dB ≥ +24 dBm
可客製化，彈性支援各種通道數需求
本系統可根據使用者需求調整通道數配置，無論是小型系統或高密度部署皆可實現，歡迎與我們聯繫以取得最佳化配置建議。

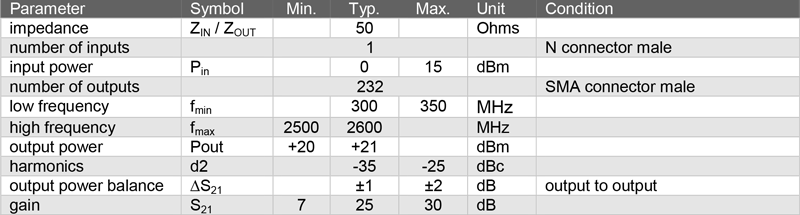

技術規格

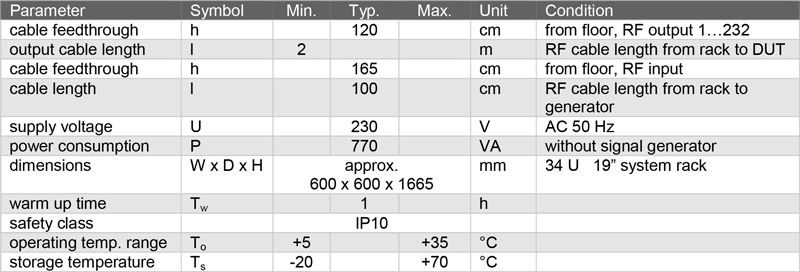

通用規格
系統架構圖

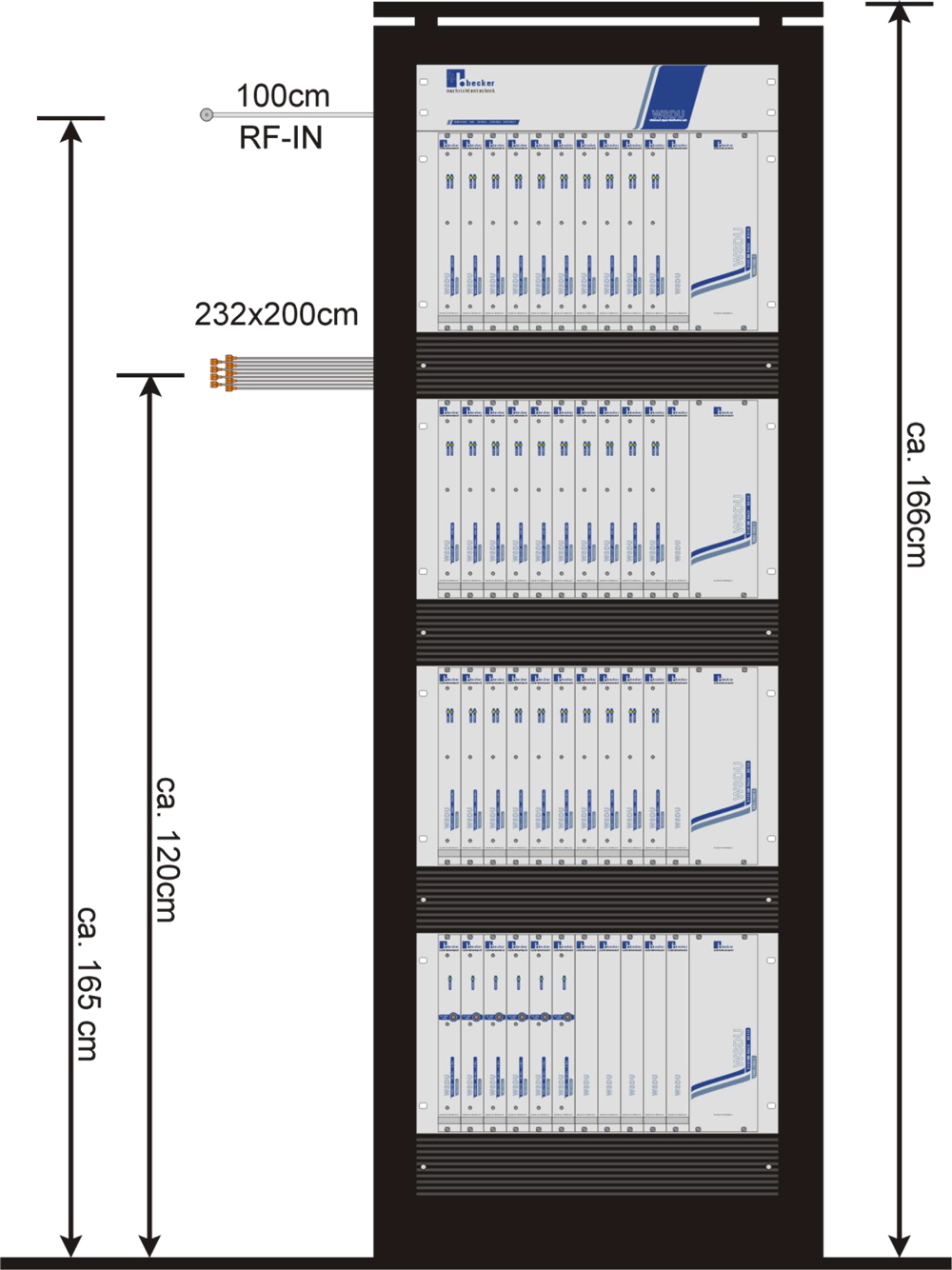

電纜引入位置與長度配置

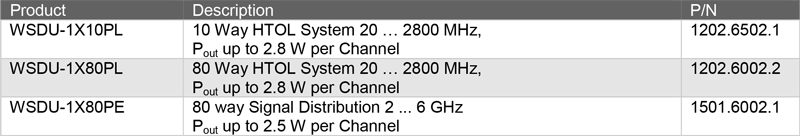

相關產品
