WSDU-9C1X8S 高頻多工耦合器

9通道高動態模組化射頻分配，支援DC旁路與遠端監控

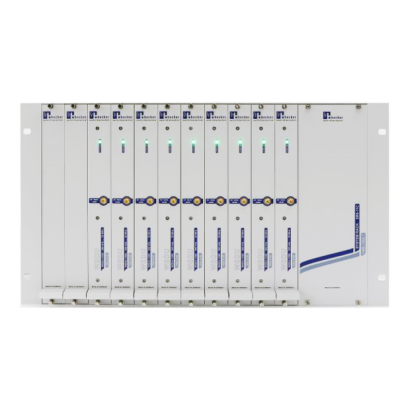

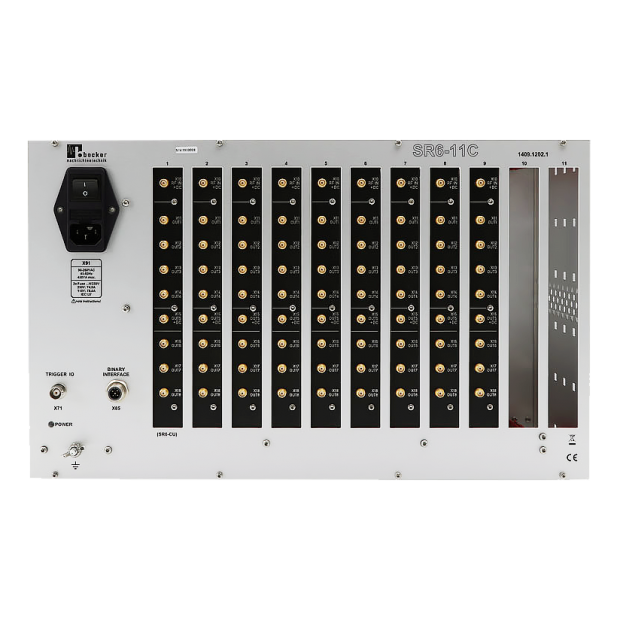

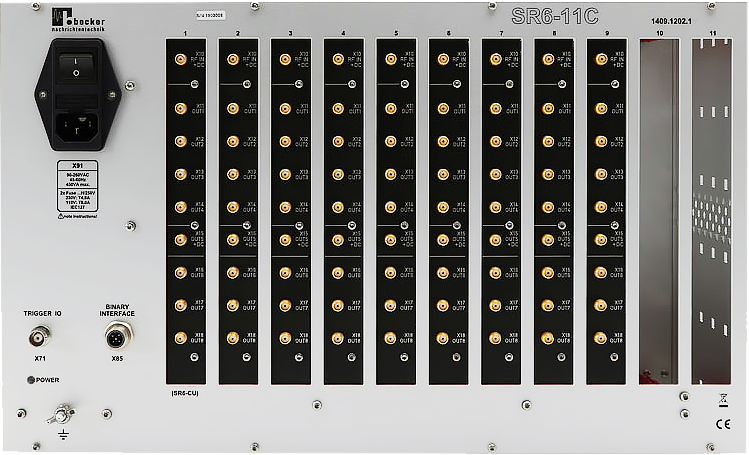

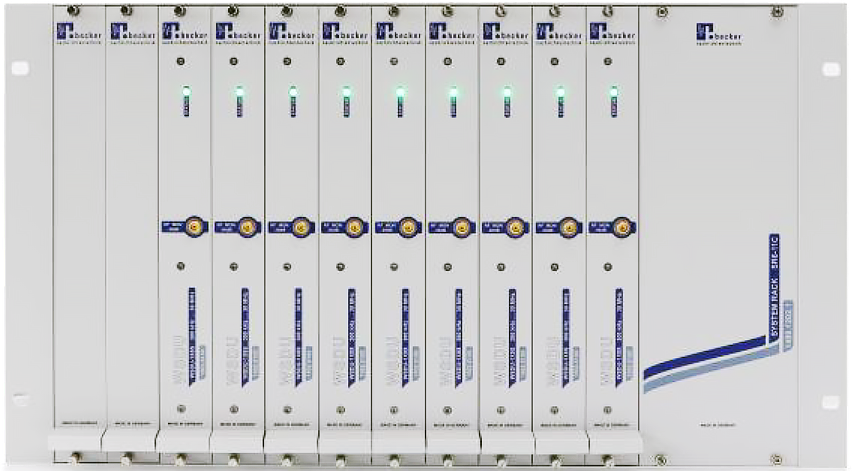

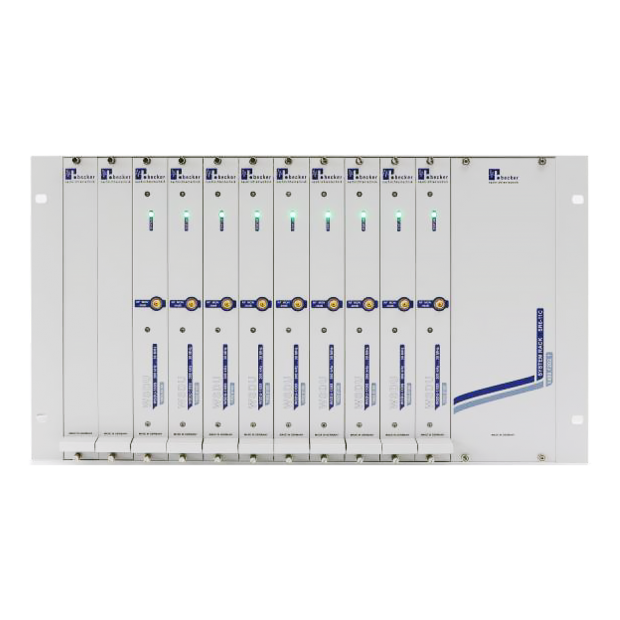

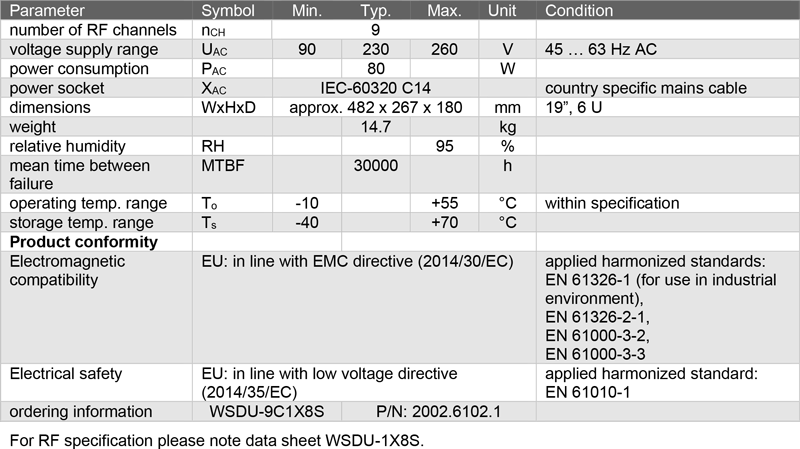

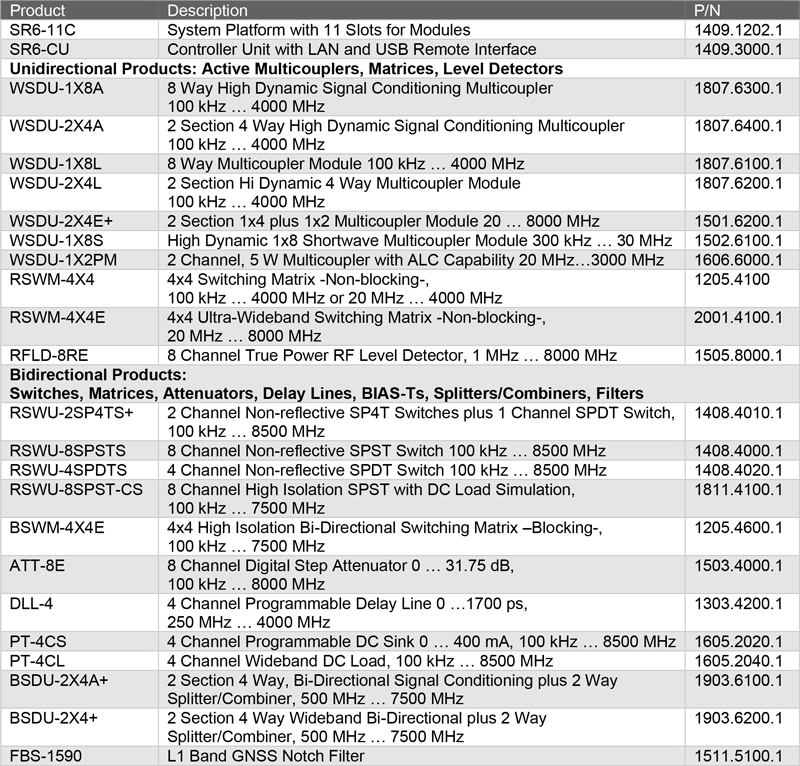

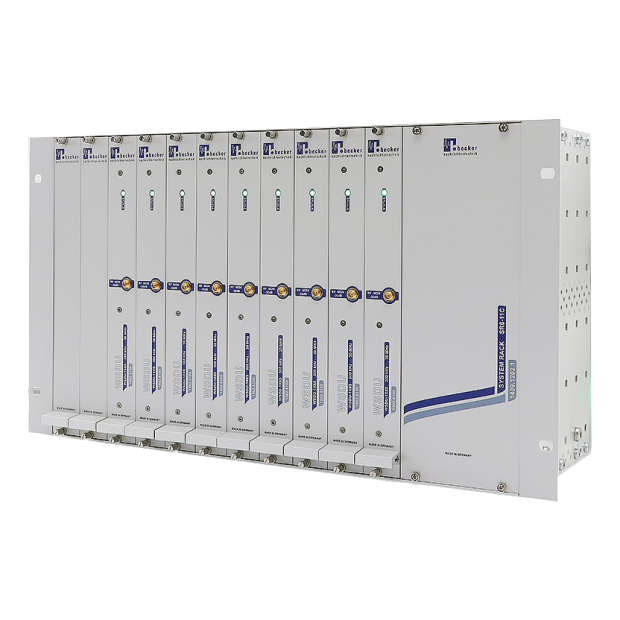

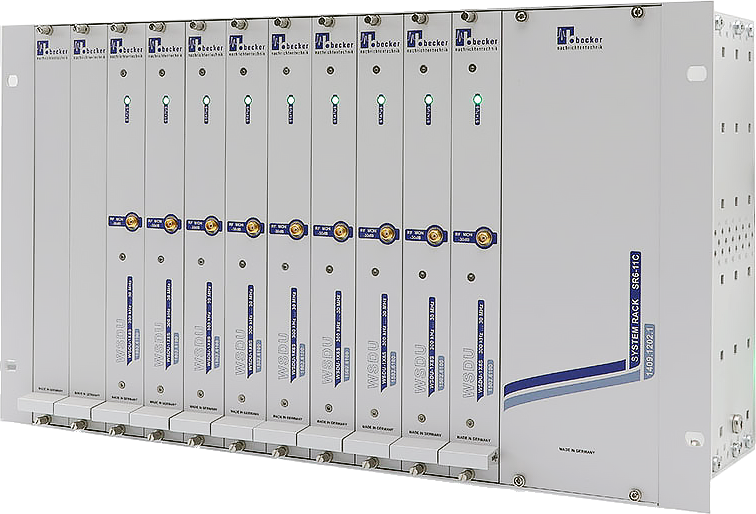

WSDU-9C1X8S 為一款 9 通道高頻訊號分配單元，專為專業短波接收系統中的訊號分配應用所設計，裝置採用模組化插槽架構，可安裝於標準 19 吋系統平台，具備高度整合與可擴展性；各插槽模組（WSDU-1X8S）透過平台內部背板供電，無需額外外部配線，大幅簡化佈線與系統整合作業；射頻（RF）輸入與輸出埠配置於模組背面，可自系統機架後方直接存取，提升安裝與維護效率；模組前側另設置 RF 監控埠（Monitoring Port），便於即時量測與診斷。

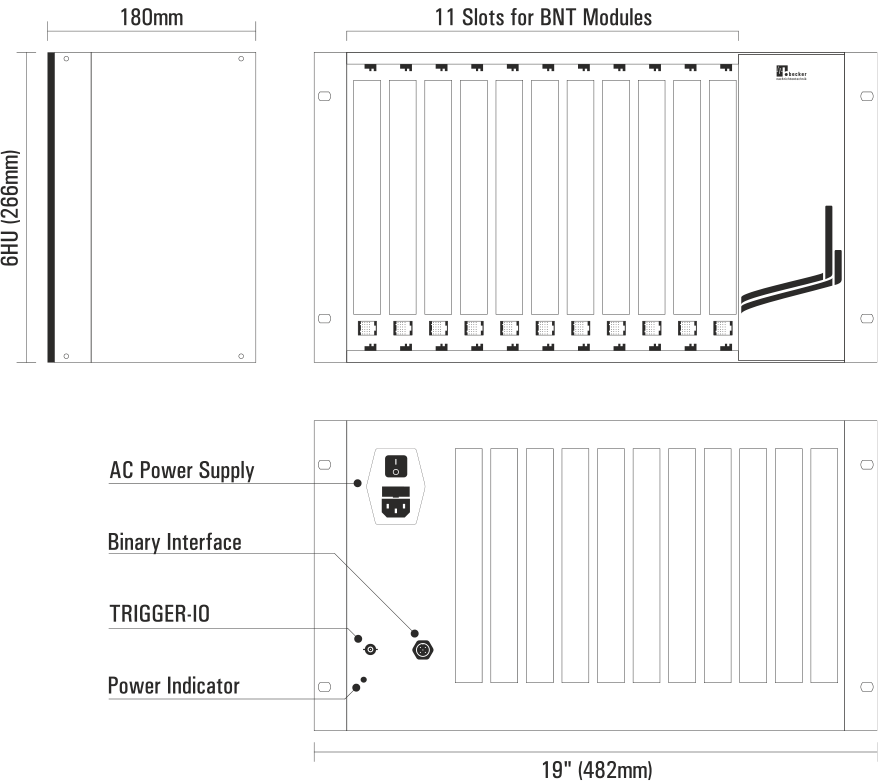

所有 RF 連接器均採用 SMA 母座型式，確保良好連接與頻率相容性，整體系統安裝於 SR6-11C 系統機架，並支援寬範圍 AC 電壓供應，滿足多樣化應用場景需求。

功能特點

9 組獨立的 1X8 多工耦合器（Multicoupler）
小型化模組化設計，適用於 19”、6U 機架
高動態範圍
配備射頻監控埠，便於訊號監控
維護簡便，模組可快速更換
選購項目：內建遠端自我測試功能，支援 SNMPv2 Trap 機制

適用應用場景

短波接收系統（頻率範圍 300 kHz 至 30 MHz）：
適用於廣播監聽、HF 無線電通訊與訊號分析
天線訊號分配架構：
用於多路接收設備共用單一天線訊號源
無線電訊號監控：
支援監控站或執法單位進行連續頻段監聽與分析
導向測向系統（DF）：
適用於電波來源定位與干擾源偵測應用

DC 偏壓旁路功能（Bypass）

每個 WSDU-1X8S 多工耦合器（Multicoupler）均提供一條從 RF_IN 至 RF_OUT5 的 DC 偏壓通道，例如可用於幻象電源（phantom supply）供應。

等電平分配（Distribution without Loss in Level）

WSDU-1X8S 多工耦合器模組採用低雜訊且具高動態範圍的放大電路設計，可確保輸入訊號在八個輸出埠間分配時，各埠輸出電平保持一致、無損耗。

射頻輸入保護

WSDU-1X8S 插槽模組具備針對雷擊、突波（surges）與頻段外訊號（out-of-band signals）之輸入保護功能，該裝置的 RF 輸入端配置有放電元件與過電平保護，後者採用剪波二極體（clipping diodes）實現；額外配置之帶通濾波器可進一步抑制不必要的頻段外訊號。

裝置監控

WSDU-1X8S 插槽模組具備內建監控功能，可監測模組之總電流消耗，當電流消耗超出預設限制時，裝置前方的 STATUS 指示燈（STATUS LED）將亮起以標示故障狀態。

WSDU-9C1X8S 可選配 SR6-CU 插槽控制器模組（slot-in controller）以提供 LAN 與 USB 遠端介面，透過該控制器，可遠端讀取各放大器級之操作點、模組溫度與總電流消耗；此外，WSDU-1X8S 模組亦可透過遠端命令進行關機，以達成節能目的。

LAN 介面支援 SNMPv2 Trap 功能，可自動向上層監控系統回報所偵測之故障事件。
