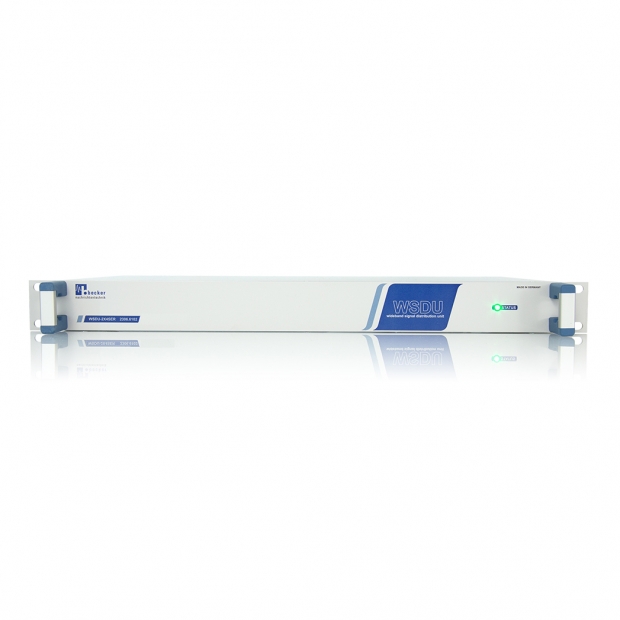

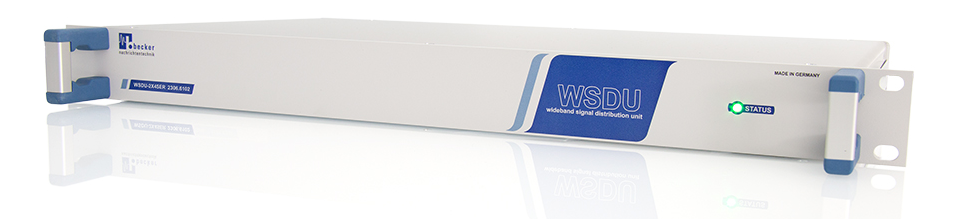

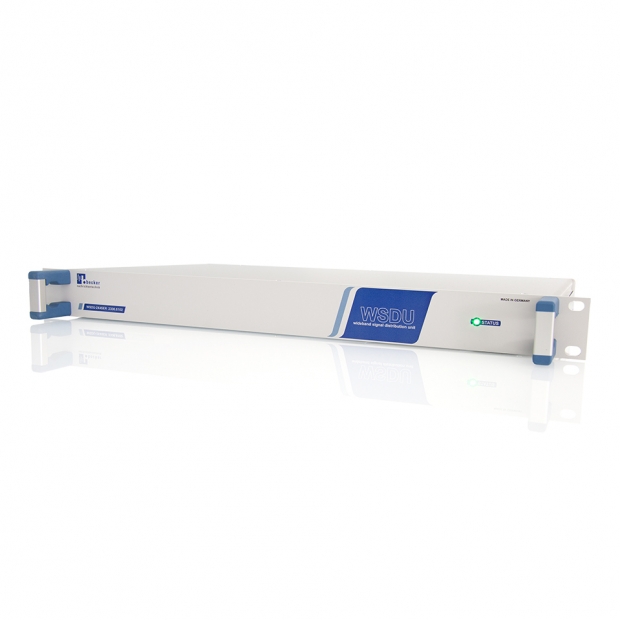

WSDU-2X4SER
2X4 超寬頻 HF/UHF 訊號分配器

雙區段超寬頻架構，精準分配短波與 UHF 訊號

WSDU-2X4SER 為一款超寬頻分配器（Multicoupler），具備兩組獨立運作的射頻（RF）處理區段，每個區段皆可將一組共用輸入訊號，無等級損失地分配至四組輸出埠。

A 區段針對短波訊號應用進行優化，提供極高的動態範圍與線性放大能力；
B 區段支援高達 8 GHz 的超寬頻頻段，具備廣泛的相容性。

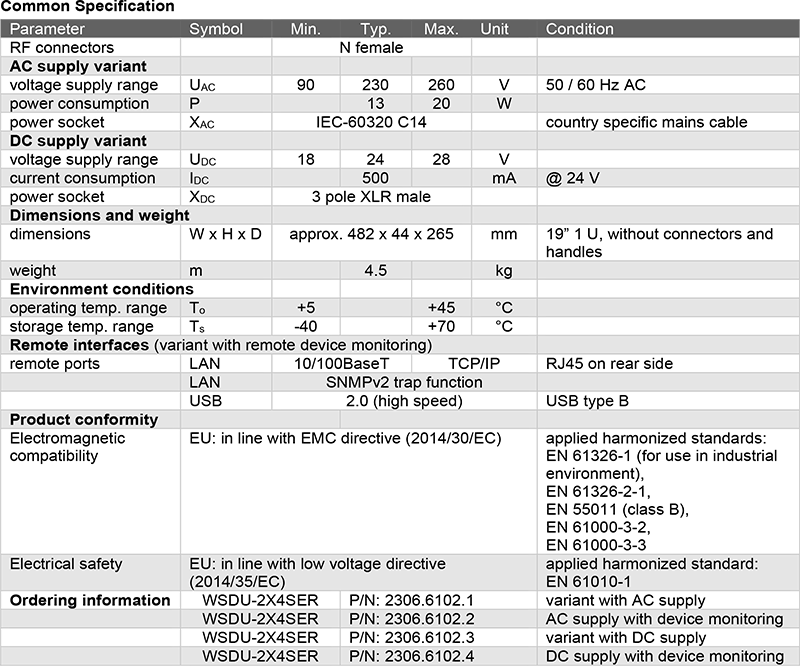

此機種提供 交流（AC）或直流（DC）電源版本，可彈性配合不同應用場景需求。

功能特點

兩組獨立 RF 區段

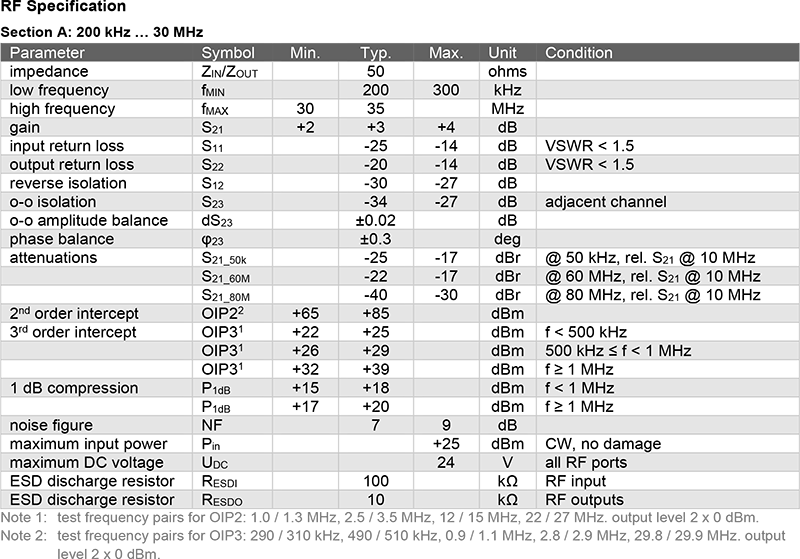

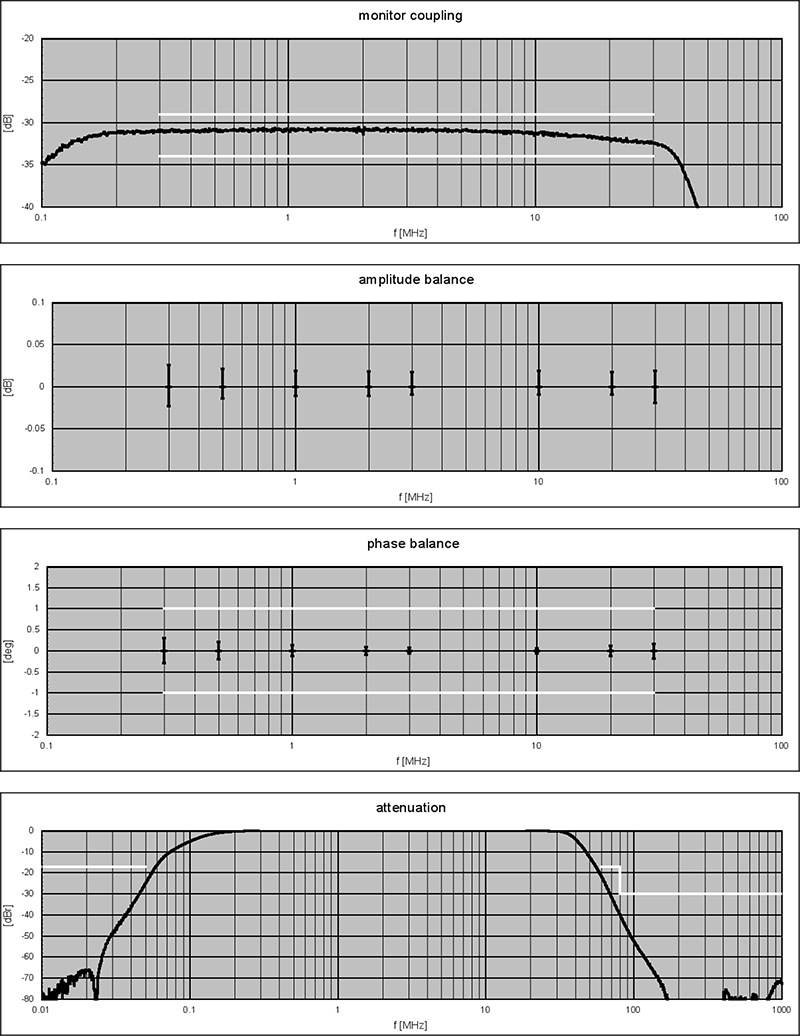

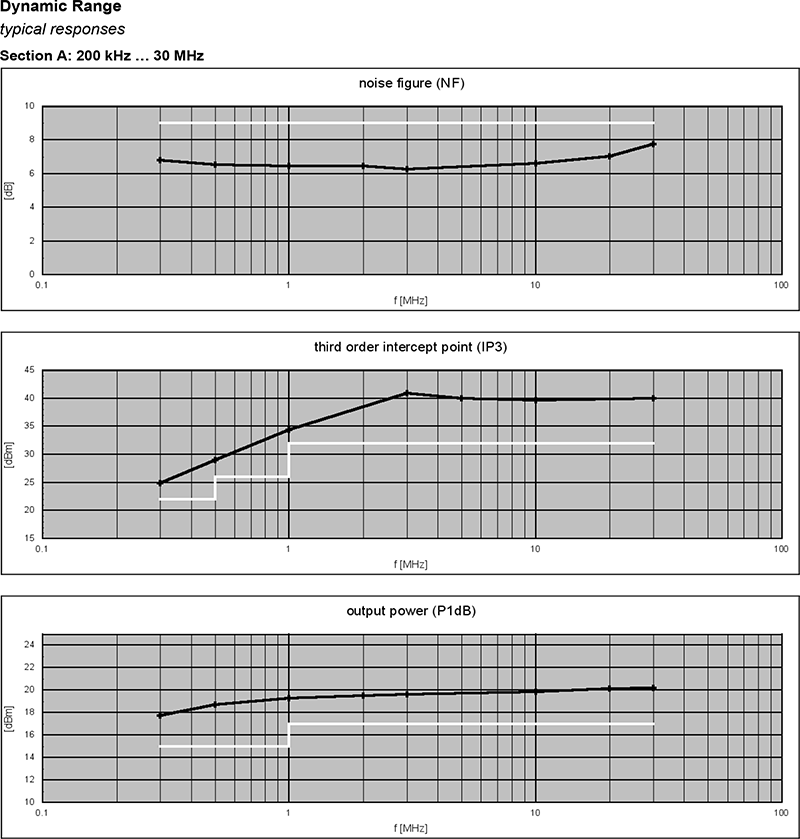

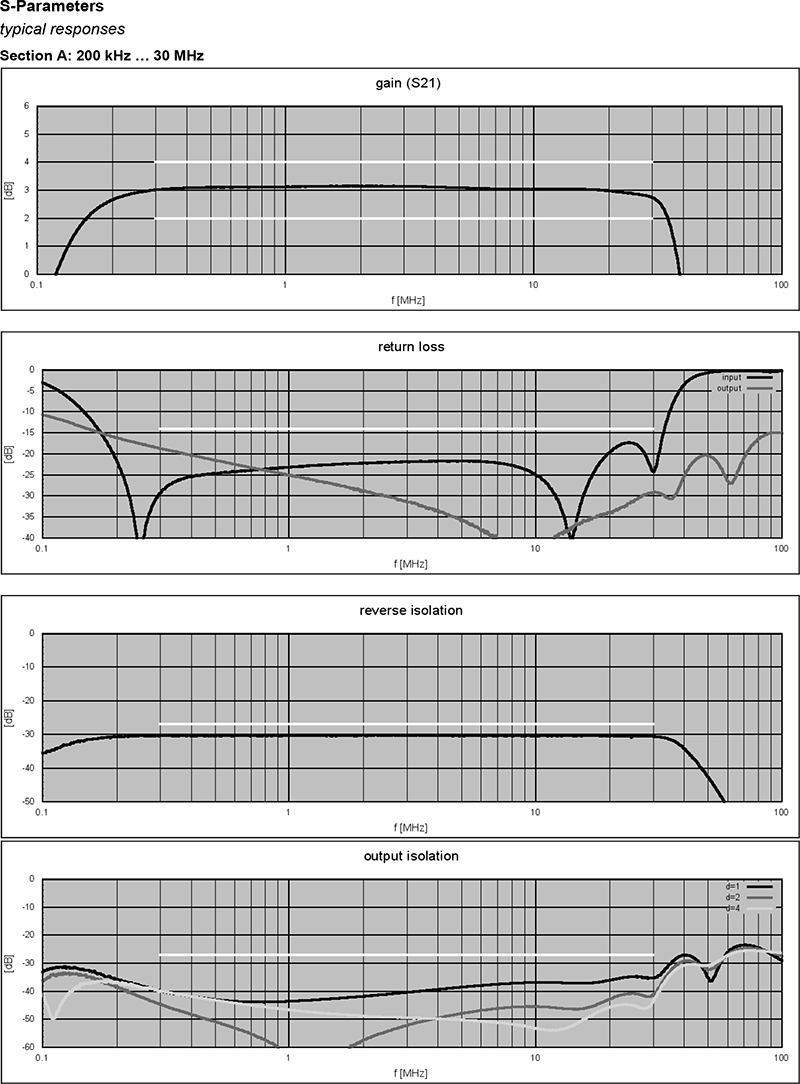

A 區段：200 kHz ～ 30 MHz
- 高動態短波訊號處理能力
- 內建輸入頻帶通濾波器（Bandpass Filter）
- 提供雷擊保護設計

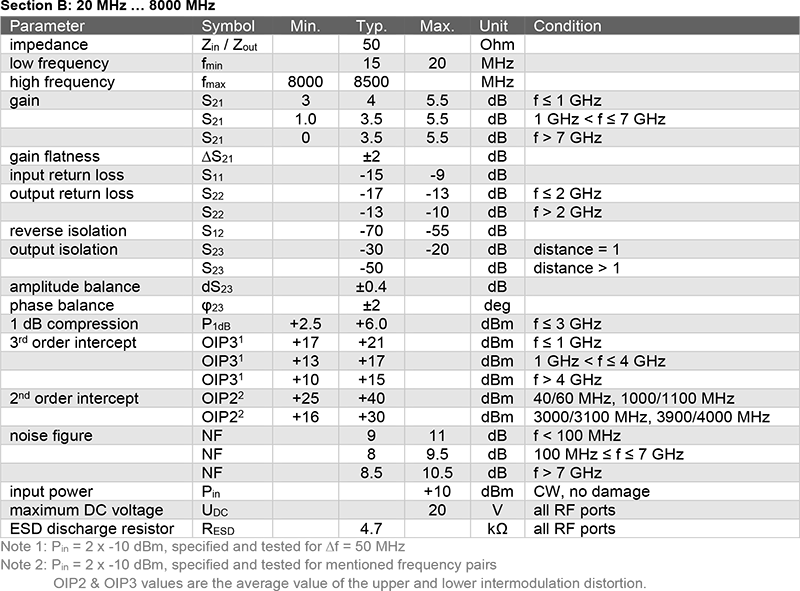

B 區段：20 MHz ～ 8000 MHz
- 超寬頻操作支援
可選擇 AC 或 DC 電源版本
支援選配之遠端監控功能，內建 BITE（Built-In Test Equipment）狀態監測

應用場景

天線訊號分配
無線電監測（Radio Monitoring）
射頻方向尋向（Direction Finding）
研發與測試用途（R&D）

系統架構與說明

WSDU-2X4SER 採用雙區段獨立運作架構，每區段可將單一 RF 輸入訊號分配至四組輸出，具備高線性、高穩定度與超寬頻處理能力。

無損訊號分配

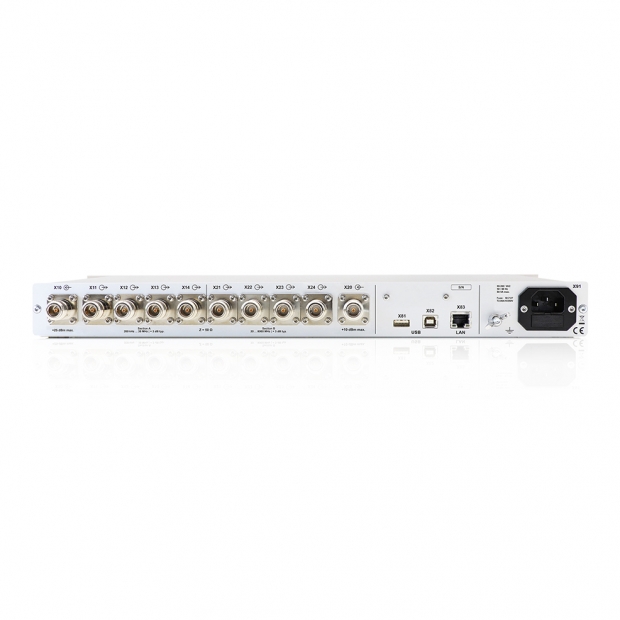

RF 輸入訊號透過寬頻低雜訊放大器（Low-Noise Amplifier）進行放大，此放大器具備高動態範圍特性，可線性處理微弱訊號與強大訊號共存的情況，確保訊號在傳輸過程中維持原始等級；輸出架構具備優異的相位與振幅一致性，所有 RF 埠皆採用 N 型母頭介面，確保高頻傳輸品質與設備相容性。
