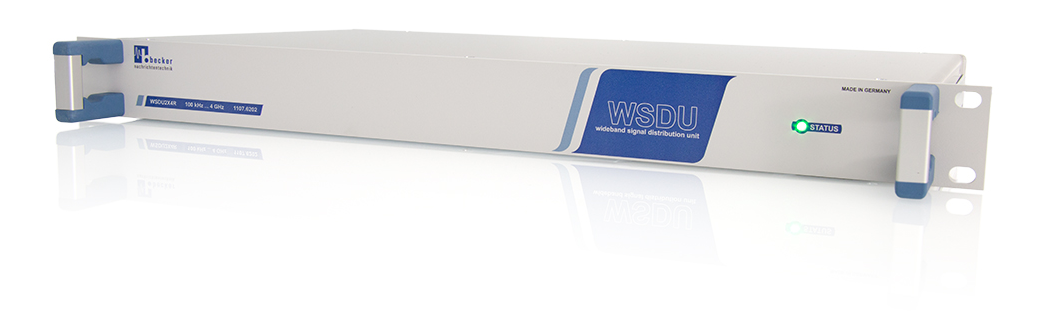

WSDU-2X4R 2x4 高動態寬頻訊號分配器
雙區段寬頻架構，實現 2×4 無損訊號分配與高埠間隔離
WSDU-2X4R 為一款寬頻型訊號分配器（Wideband Multicoupler），可將兩個共用輸入埠的訊號等級不損失地分配至四組輸出，適用於涵蓋從長波（LW）至超高頻（UHF）頻段的廣播訊號分配應用。該機種支援高動態範圍，並提供 100 kHz 至 4000 MHz 的寬廣頻率覆蓋，亦提供適用於 VHF/UHF 應用的變體版本，每組輸入皆內建高通濾波器（High Pass Filter）。
針對系統運維需求，裝置亦內建監控埠，可在不中斷運作的情況下執行訊號檢查與維護。
產品特點
- 雙獨立射頻處理區段
- 頻率範圍廣
- 高動態範圍
- 無損訊號分配（Lossless Signal Distribution）
- 支援 AC 或 DC 電源版本
- 20 MHz 高通濾波器版本可抑制 VLF/HF 雜訊
應用場景
- 天線訊號分配
- 廣播訊號分配（AM、FM、DAB、DVB-T、GNSS、SDARS）
- 無線電監測與測向（Direction Finding）
- 低抖動 Femto Clock 分配
核心說明
多路分配器（Multicoupler） 是實現一對多訊號分配不可或缺的元件，能確保無訊號損耗與低失真；在接收應用中，廣頻訊號分布所帶來的高線性與低雜訊需求，對多路分配器構成挑戰；WSDU-2X4R 提供高動態、高頻寬與高線性度，為需支援至 4 GHz 頻段之現代無線電訊號分配系統提供最佳解決方案。

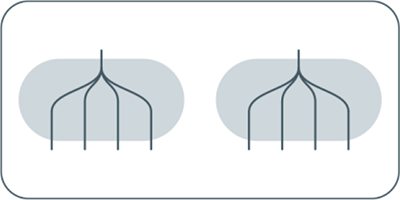

簡化方塊圖說明
WSDU-2X4R 含有兩組完全相同的訊號分配區段；每個區段皆能將來自單一輸入的訊號平均分配至四組輸出，且不造成訊號等級損失，此機種提供 AC 或 DC 供電版本。
1對4 等級不損失分配設計

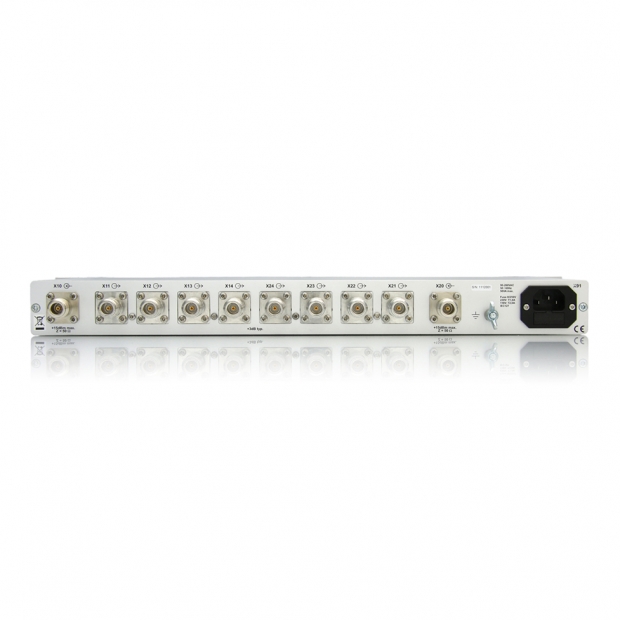

輸入訊號經由內建寬頻低雜訊放大器處理，具備廣泛動態範圍，即使弱訊號與強訊號同時存在，也能線性放大；最終於每組區段的四組輸出提供與輸入等級相等之訊號；此硬體結構提供優異的相位與振幅一致性；所有 I/O 接頭採用 N 型母座設計，確保穩固與低損連接。
專為 VHF/UHF 接收系統設計的濾波版本
針對 VHF/UHF 接收應用，WSDU-2X4R 提供在每路輸入端配置 20 MHz 高通濾波器 的版本，可有效抑制如地方廣播電台等低頻（LF）與高頻（HF）段的不必要雜訊干擾。

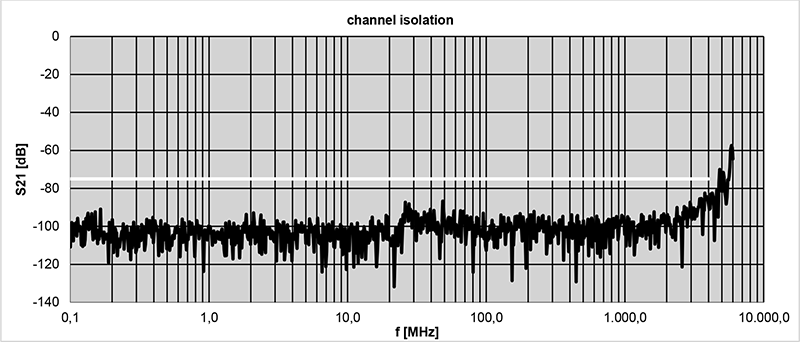

輸出埠間高隔離度
該機種具備輸出埠間高隔離度（High Port-to-Port Isolation），可防止已連接的接收端如本地振盪器或合成器之間的干擾，保障系統穩定性與精確性。

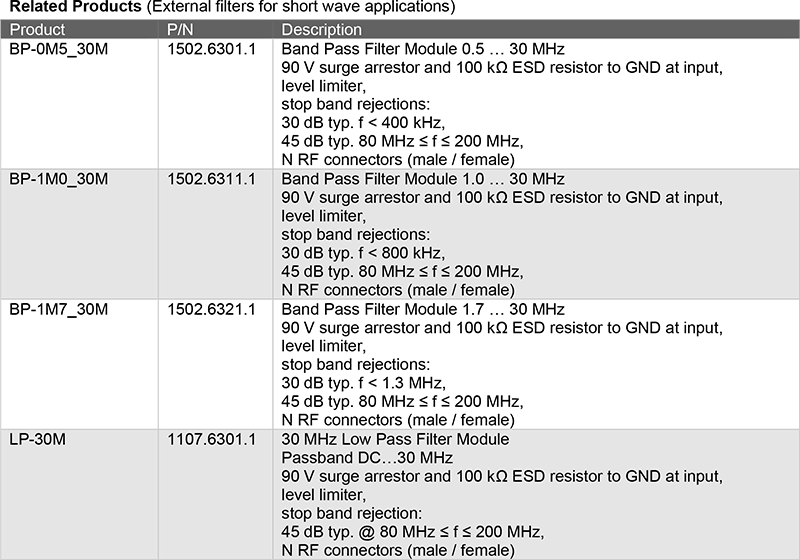

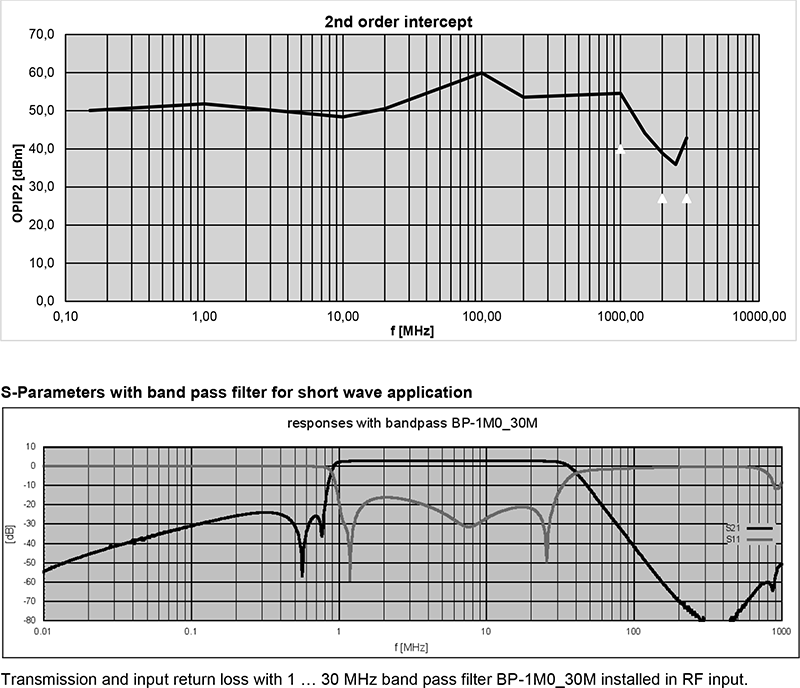

外掛式短波專用濾波器
針對短波應用，提供多款外掛式頻帶通濾波器（Bandpass Filter），可直接安裝於 RF 輸入端；透過此濾波器可有效抑制不在頻段內的雜散訊號，避免短波頻段內出現非線性失真問題。

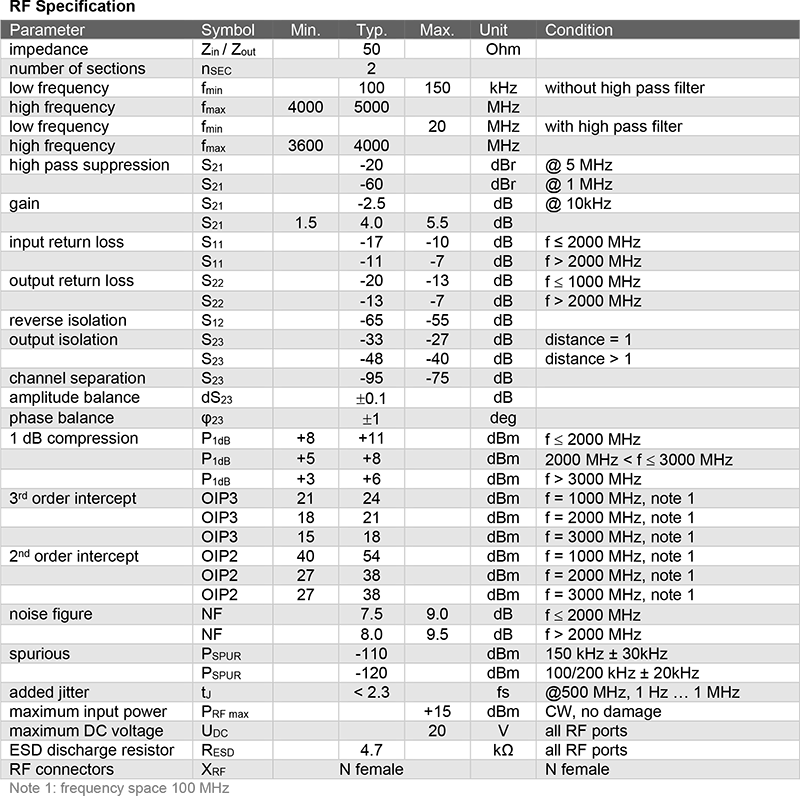

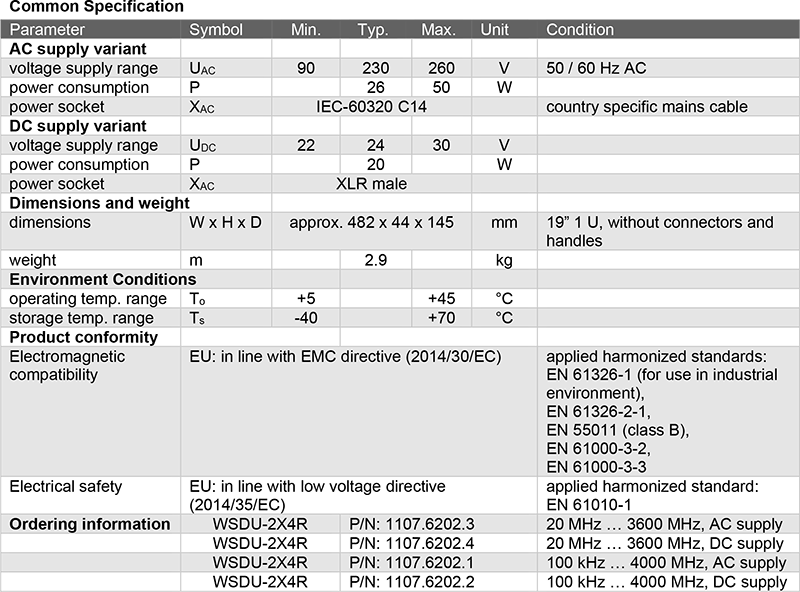

技術規格

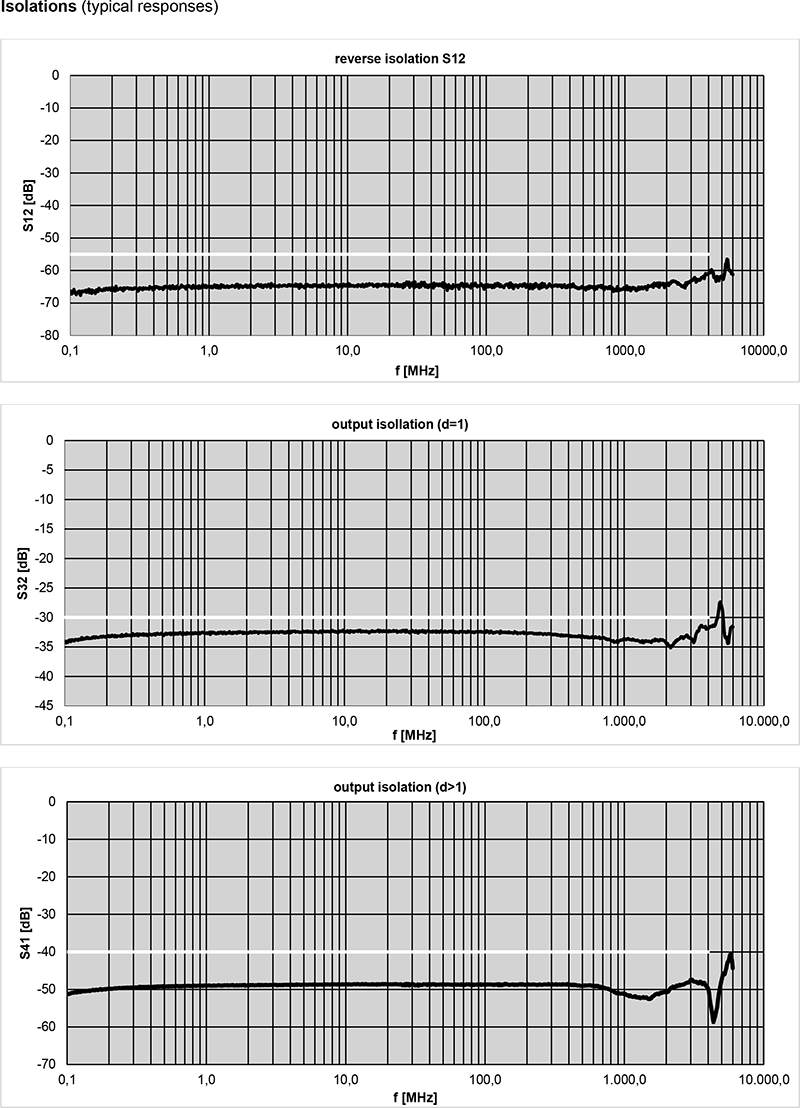

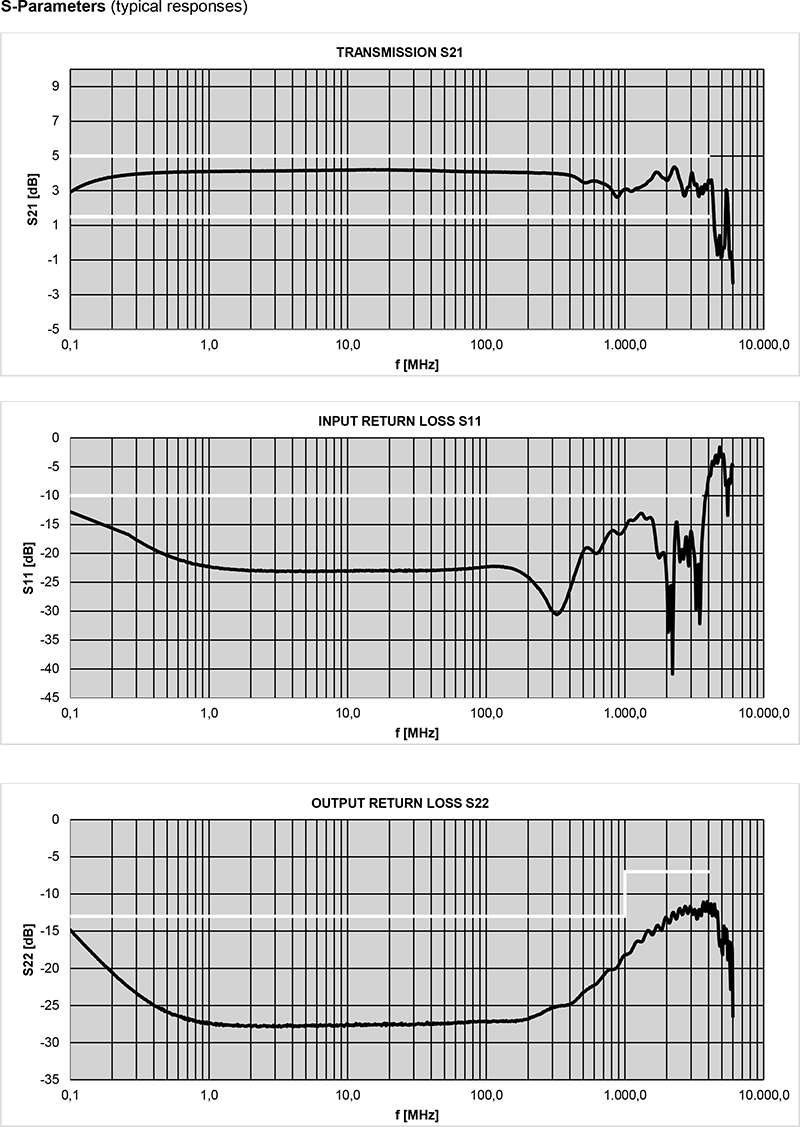

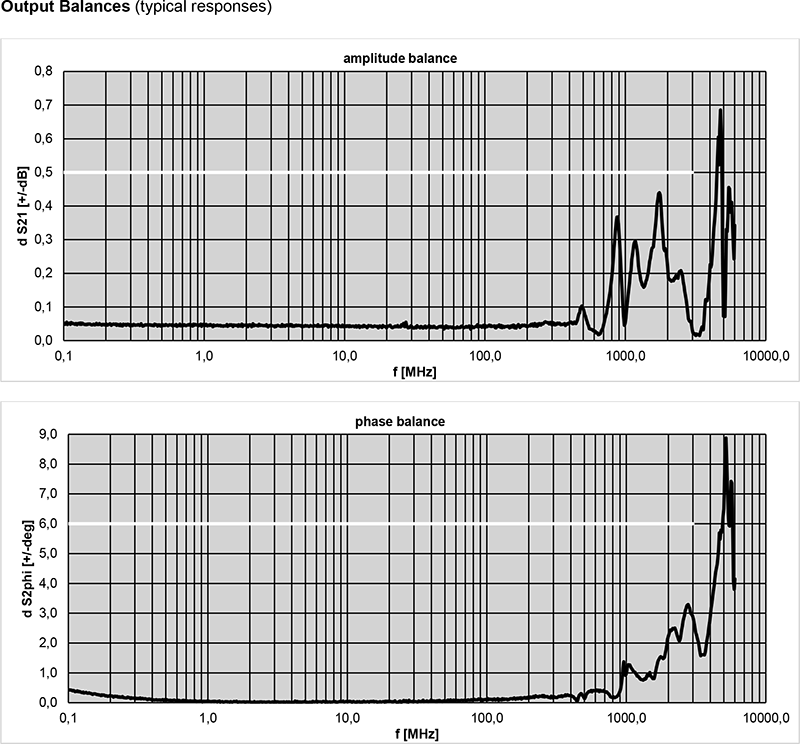

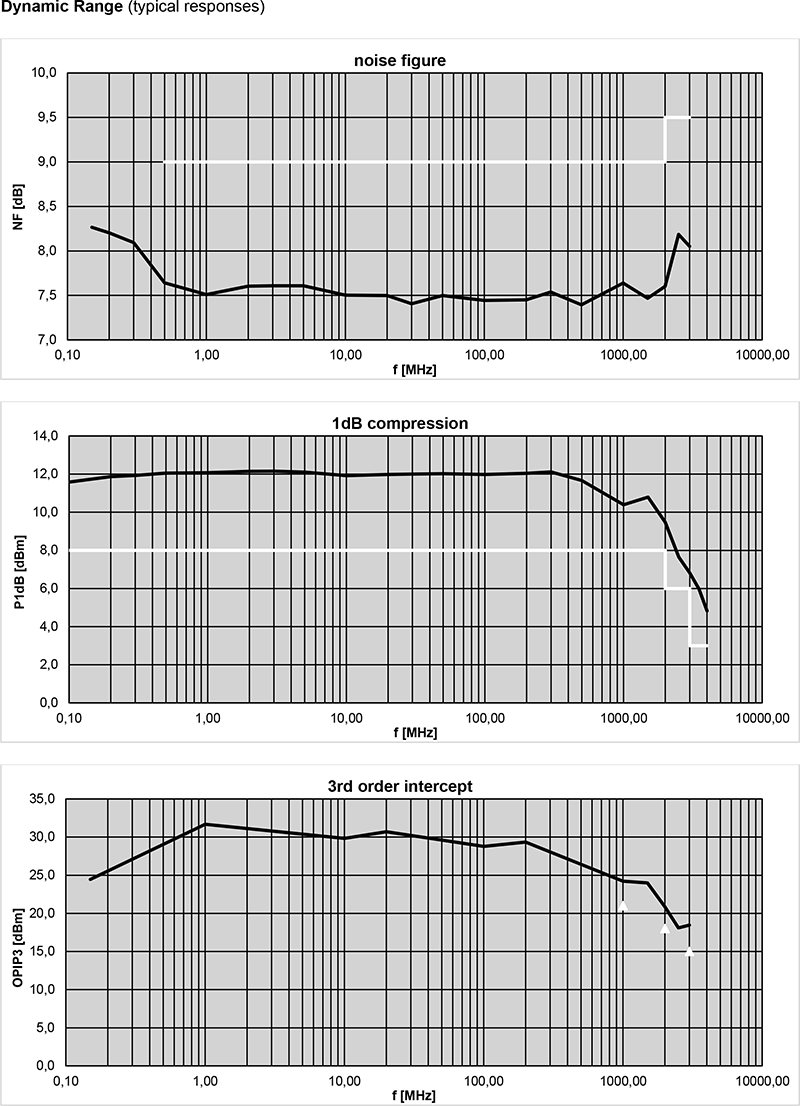

效能

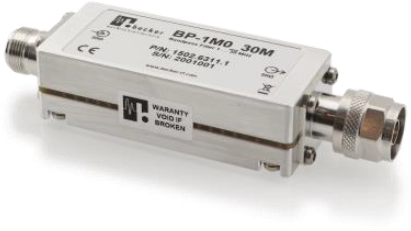

外掛式短波濾波器外觀
針對短波應用，可選配多種不同頻寬設計之外掛式濾波器模組。

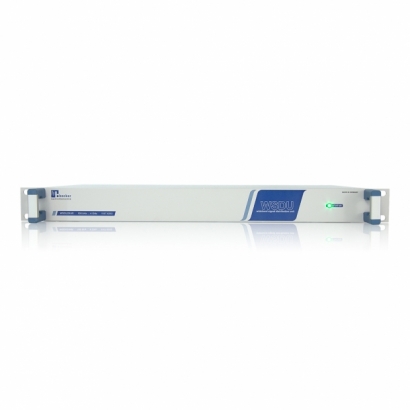

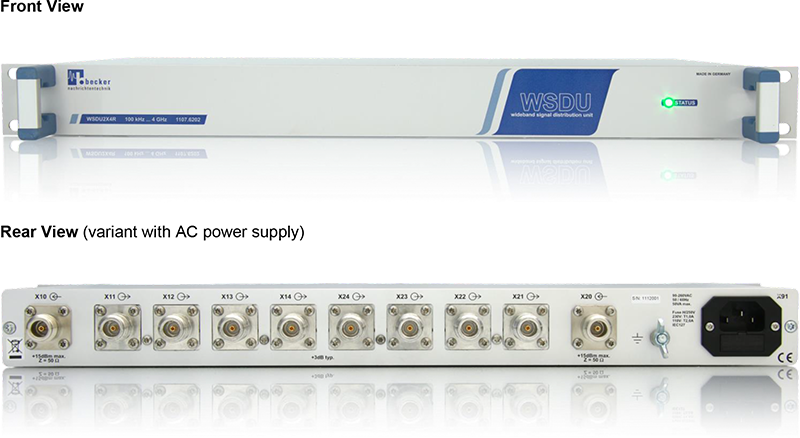

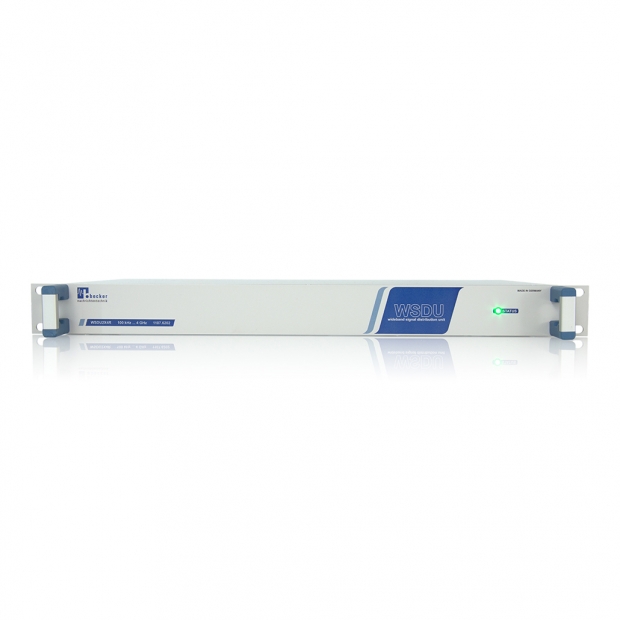

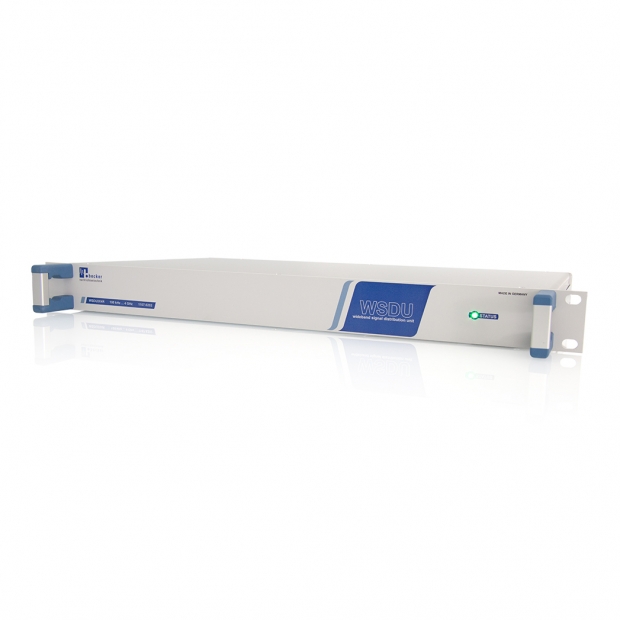

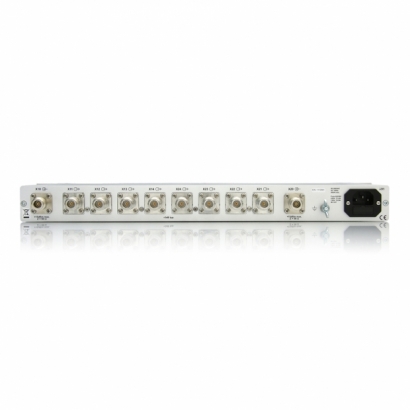

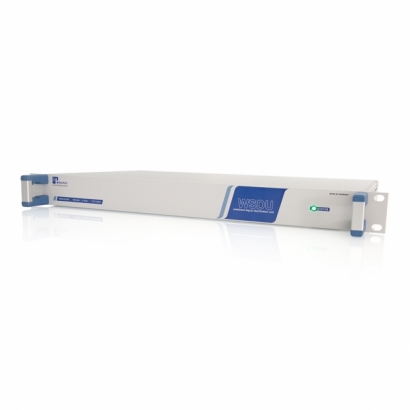

外觀
尺寸

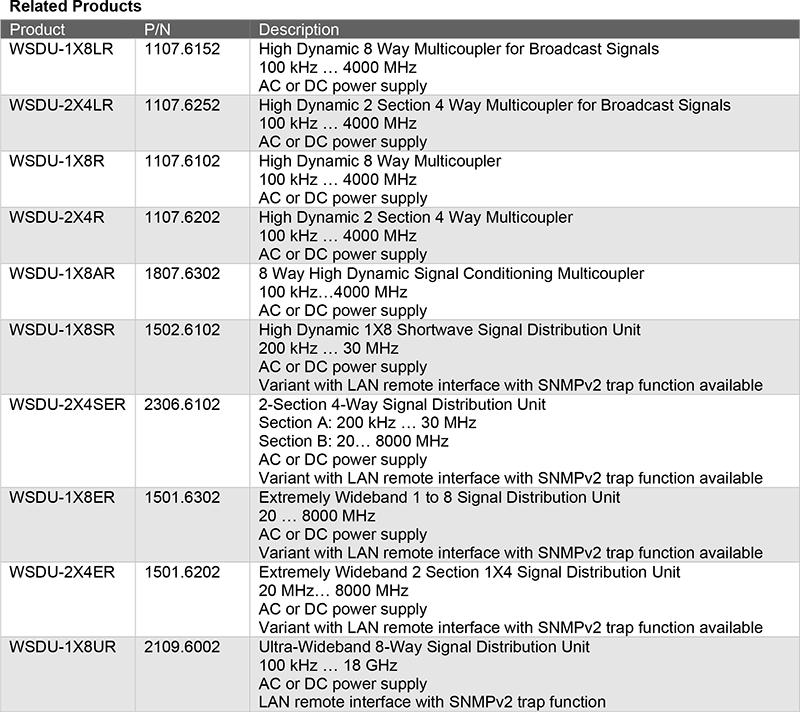

相關產品
