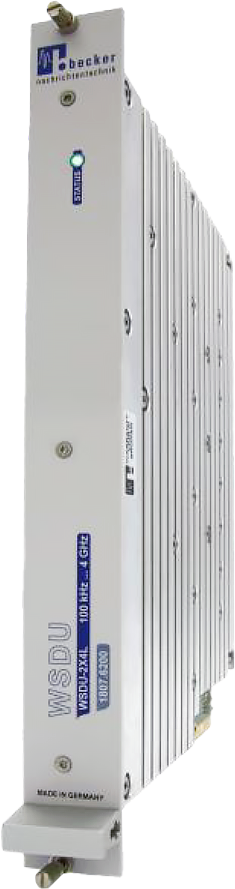

WSDU-2X4L 雙區段主動式寬頻多路耦合模組

雙區段 × 無損分配 × 寬頻涵蓋，RF 多埠訊號整合最佳解

WSDU-2X4L 為一款高性能寬頻訊號分配單元，由兩個獨立的主動式多路耦合（Multicoupler）區段所構成，每個區段可將一組射頻（RF）訊號自單一輸入埠分配至四個輸出埠，具備低雜訊放大與高動態範圍特性，在全頻段內提供穩定且一致的訊號增益，確保關鍵通訊與導航應用中的量測準確度與重現性；模組支援 100 kHz 至超過 4000 MHz 的超寬頻率範圍，涵蓋 AM、FM、DAB、GNSS、DVB-T、SDARS 等應用頻段，適用性廣。


模組採用高隔離度設計，兩區段可獨立處理不同訊號來源，有效降低交叉干擾風險，提升通道純淨度，為多訊號環境中的關鍵設備分配提供理想解決方案；此外，模組具備高輸出埠間隔離特性與無訊號衰減傳輸能力，即使在高密度系統架構中亦能保持輸出穩定性與完整性。


模組採用插槽式結構設計，可彈性整合至 SR6-11C 系統平台，適用於模組化架構設計，支援集中管理、遠端控制與狀態監控，特別適合建構靈活的自動化測試平台或多通道訊號前端分配架構；結構採鋁合金遮蔽外殼，有效降低外部雜訊干擾並提供穩固耐用的機構防護，適用於研發驗證、產線測試、量測前端整合與通訊系統基礎建設等多樣應用場景。


產品特點

• 具備兩組獨立 RF 區段
• 支援寬頻訊號處理
• 高動態範圍設計
• 訊號分配無功率損失

應用領域

• 廣播與 GNSS 訊號分配
• AM、FM、IBOC、DAB、DVB-T、SDARS 等無線通訊應用
• GNSS 系統：GPS、Galileo、GLONASS、Beidou
• 研發用途（R&D）
• 產品功能驗證測試
• 生產線測試與訊號驗證

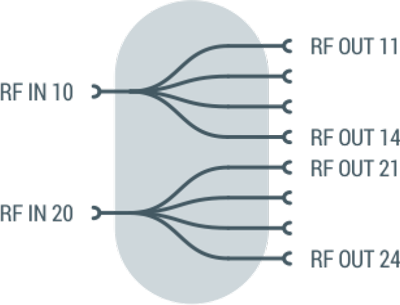

主要區塊圖說明

WSDU-2X4L 提供兩個獨立的多路耦合區段，區段之間具備高度隔離，可針對不同來源訊號獨立運作，不會受到相鄰通道的干擾。


無功率損失的訊號分配特性

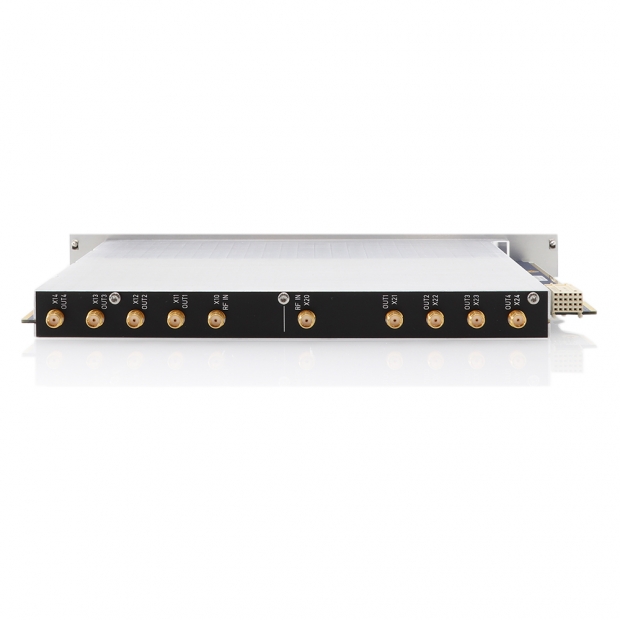

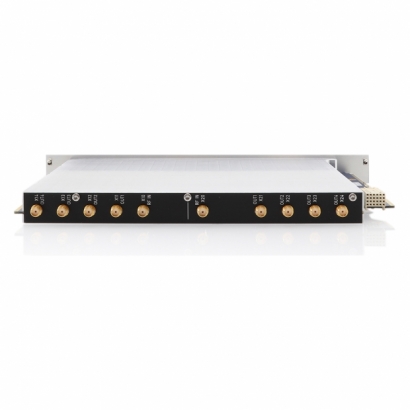

RF 輸入訊號透過寬頻低雜訊放大器進行放大處理，並具備高動態範圍；因此，分配後的每組輸出訊號可在各區段的四個輸出埠上提供約 1 dB 增益，RF 輸入與輸出皆配置於模組背板，並採用 SMA 母座連接器。


寬頻訊號分配系統

WSDU-2X4L 擁有寬廣的操作頻率範圍，非常適合用於需分配廣播與導航訊號至多個待測物（DUT）的應用場景，例如研發實驗室或自動化測試產線。


高輸出埠間隔離特性

WSDU-2X4L 提供優異的輸出對輸出隔離能力，即使在某一輸出埠變動負載時，其他輸出埠的功率水準仍可維持穩定，不受影響。

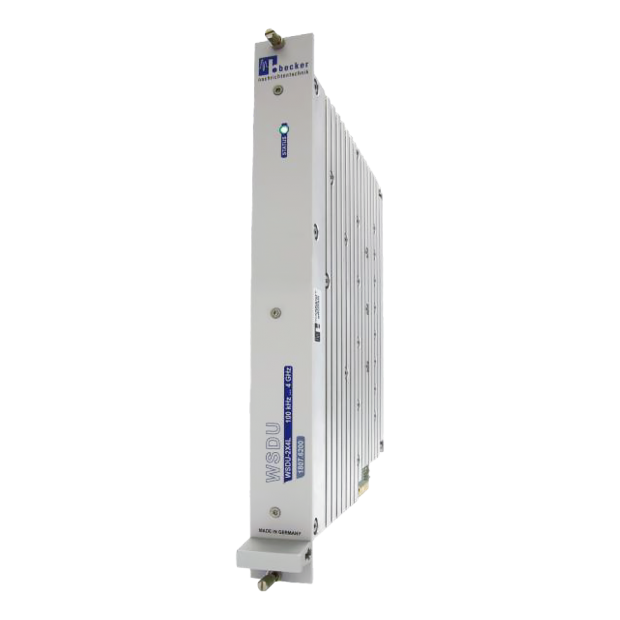

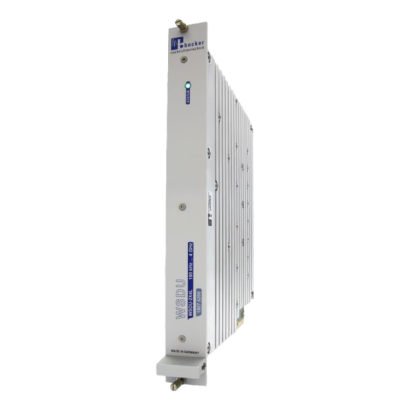

堅固耐用的機構設計

WSDU-2X4L 採用鋁合金遮蔽外殼，可有效隔絕外部無線電訊號干擾，確保內部 RF 訊號品質穩定可靠。

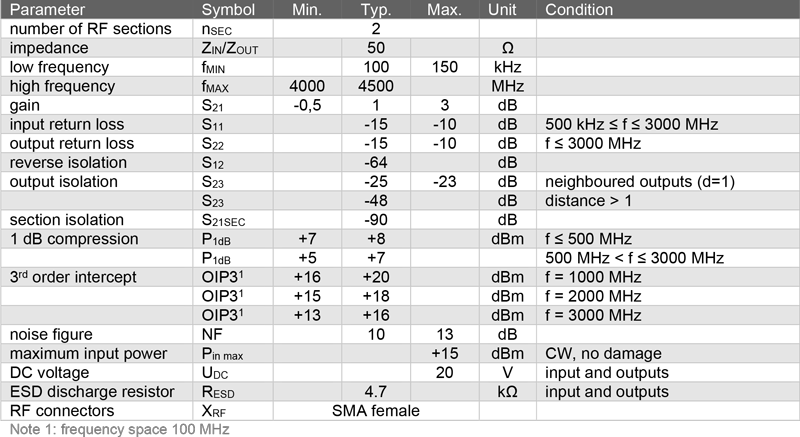

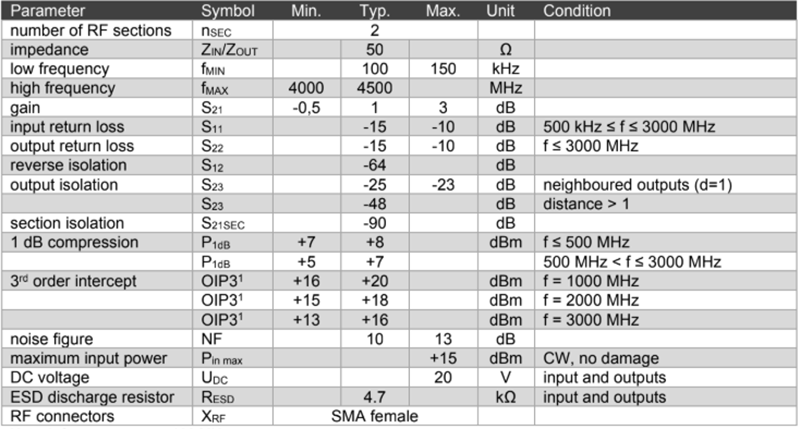

技術規格

通用規格

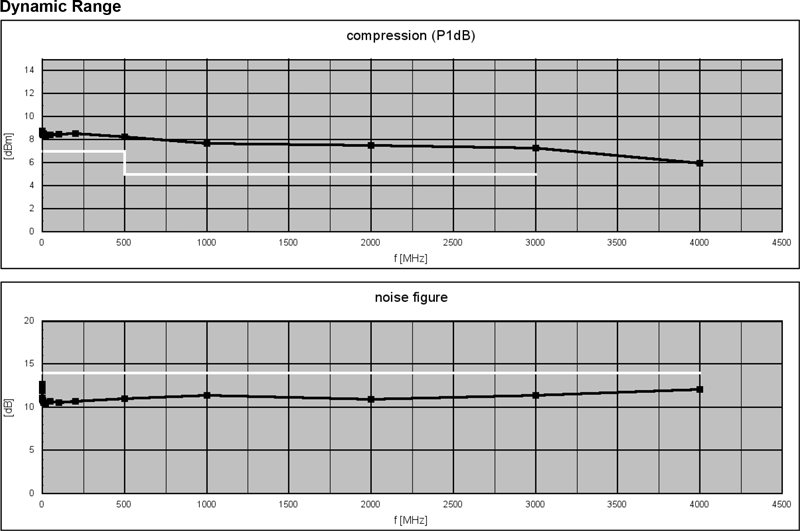

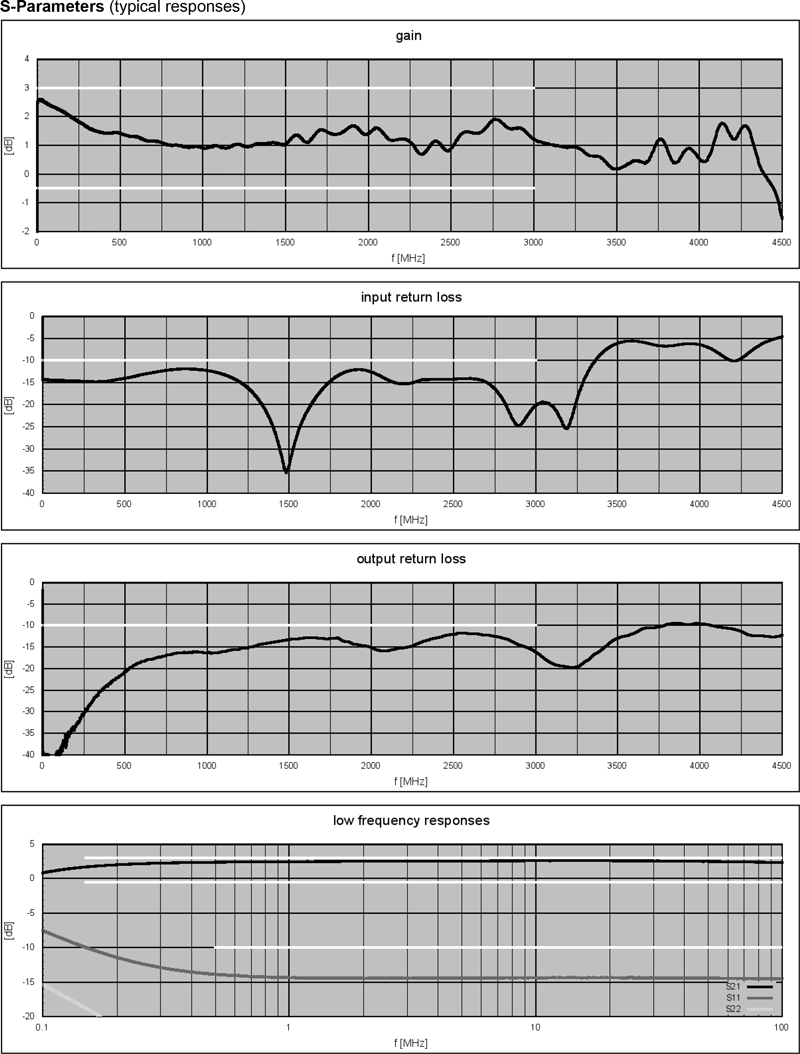

效能

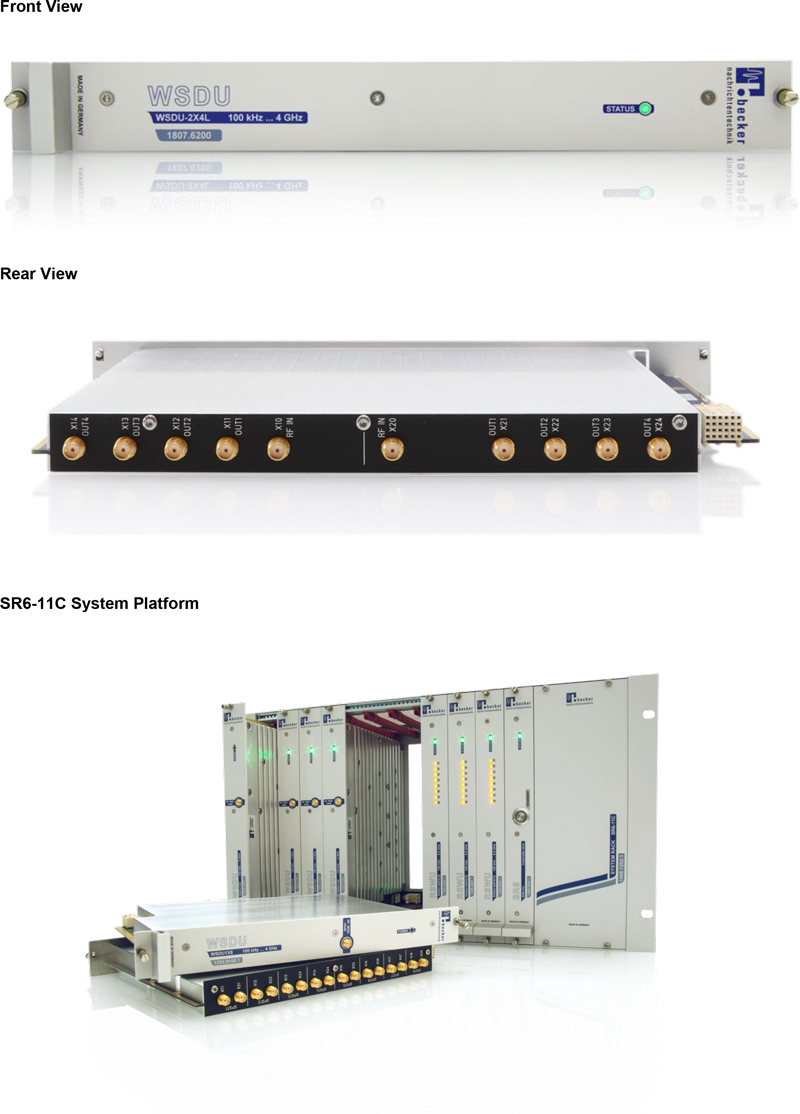

外觀與系統整合說明

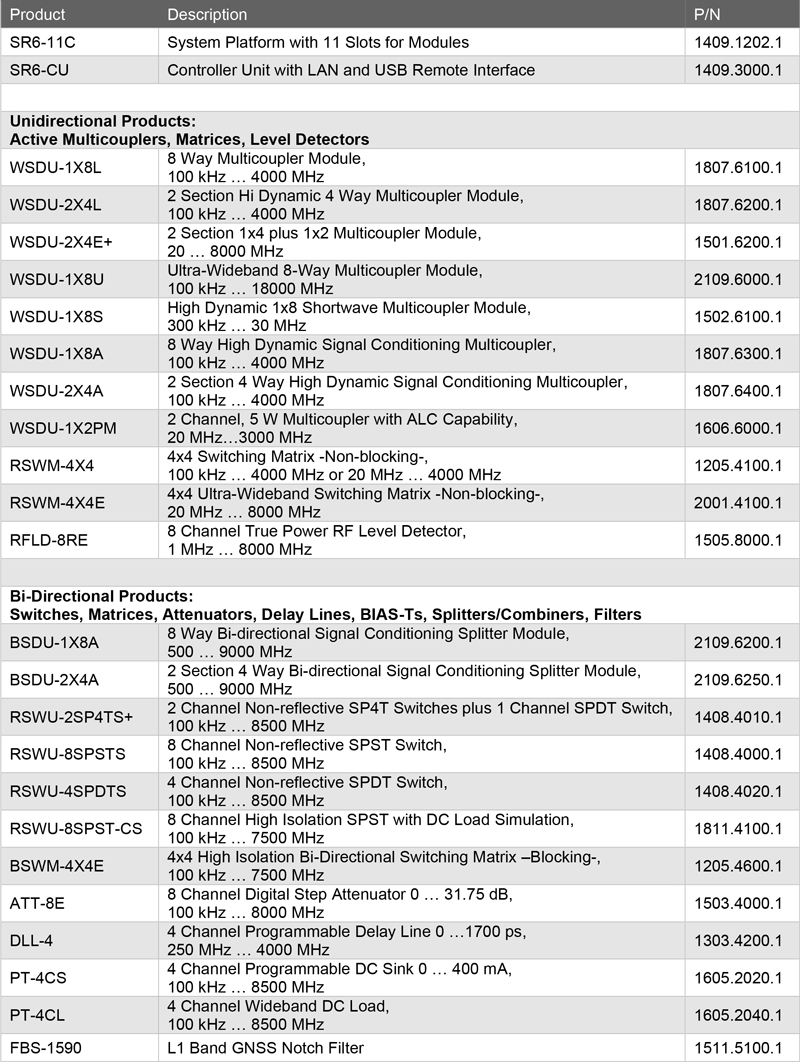

SR6-11C 系統平台

WSDU-2X4L 模組可直接整合於 SR6-11C 系統平台中使用，該平台提供 11 個插槽，可用於安裝包含 RF 開關、矩陣、多路耦合器、可變衰減器、BIAS-T、功率檢測器、雙向分配器／合波器等各類訊號調理模組，並搭配控制單元共同運作。若需進行 WSDU-2X4L 模組狀態監控與系統控制，需搭配使用 SR6-CU 控制單元。

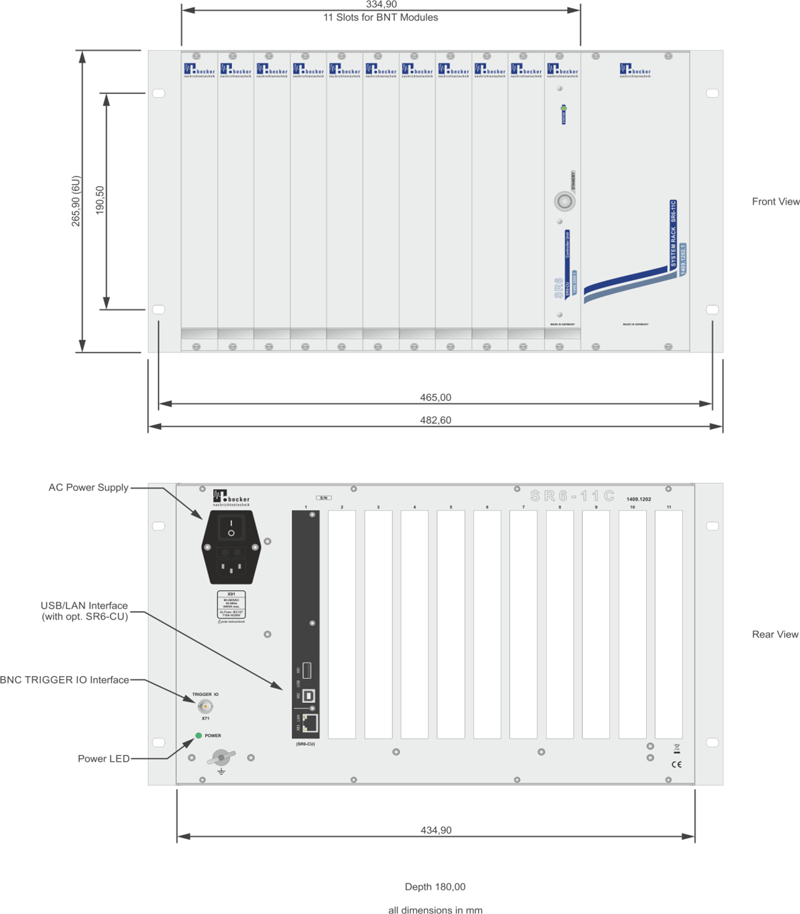

SR6-11C 系統平台尺寸
