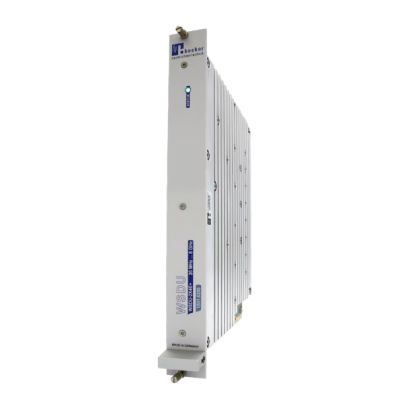

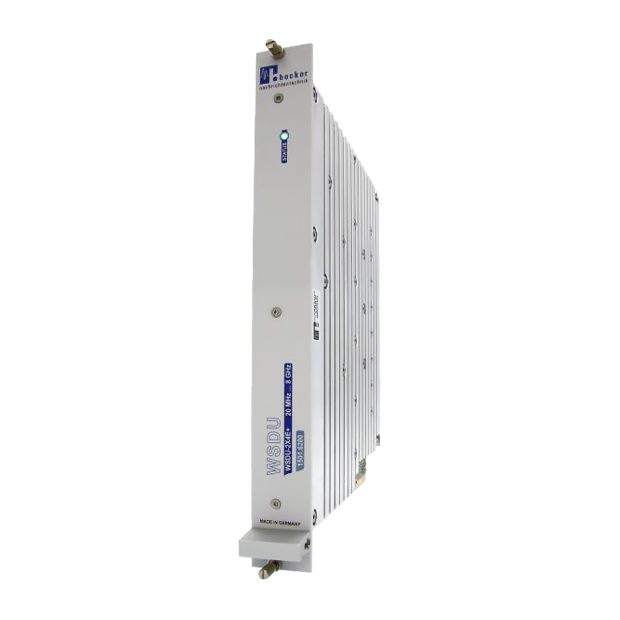

WSDU-2X4E+ 多通道可組態型射頻分配模

三通道主動式射頻分配，極寬頻高隔離設計，精準穩定不失真

WSDU-2X4E+ 為一款設計精密的多路射頻訊號分配模組，內建兩組獨立的 1x4 主動式分配路徑，並額外整合一組 1x2 分配路徑，能靈活對應多通道射頻訊號的分配需求；透過外部纜線配置，WSDU-2X4E+ 可輕鬆擴展為 1x8 結構，適用於高密度通訊架構或多通道量測系統。


此模組支援極寬頻率範圍（20 MHz 至超過 8000 MHz），涵蓋 VHF、UHF 至 SHF 全頻段訊號，並具備高隔離度、高動態範圍與低雜訊增益等特性；模組採用插槽式設計，專為整合於 SR6-11C 系統平台打造，可與多種 RF 功能模組（如開關、衰減器、BIAS-T、控制單元等）共同部署，實現靈活擴展與集中式遠端管理，是建構高效穩定射頻分配架構的關鍵核心元件。



功能特點

• 支援超寬頻頻段（20~8000 MHz）
• 三組獨立射頻分配通道，可同時處理多組訊號

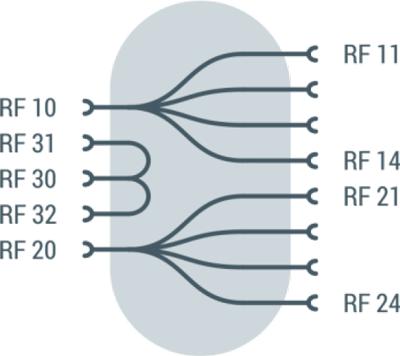

• 靈活配置成 1x8 架構，支援更多應用彈性
• 分配過程無訊號電平損失，確保訊號完整性
• 具備高動態範圍與低雜訊特性
• 內建即時自我檢測功能，強化系統可靠性

應用領域

• VHF、UHF 與 SHF 頻段的射頻系統
• 無線電通訊監測與掃描任務
• 高性能接收系統
• 射頻訊號多埠分配應用
• 各類研發（R&D）與實驗驗證環境

主要架構與隔離性能

本模組內建三組多工分配單元，每一通道間具備高隔離度，可獨立處理不同來源之射頻訊號，不會互相干擾，適用於多訊號並行作業的測試或監控應用場景。


放大與分配：無電平損失

每組射頻輸入訊號皆透過寬頻低雜訊放大器（LNA）進行放大處理，並具備寬動態範圍，使得訊號在輸出埠分配時不僅無損失，反而具有可觀的訊號增益。模組後方配置 SMA 母座連接器作為 RF 輸入與輸出介面，便於整合至量測平台。


寬頻系統最佳化設計

WSDU-2X4E+ 的超寬頻支援能力，使其成為無線電監測、頻譜掃描、接收鏈路驗證及研發用途等應用的理想解決方案，特別適用於多頻段、多通道量測環境。


高輸出埠間隔離度，穩定性提升

模組具備優異的輸出對輸出隔離性能，即使其中一個輸出埠發生負載變化，也不會對其他輸出埠的訊號電平造成干擾，有助於維持系統訊號穩定性與一致性。


遠端控制功能

結合 SR6-CU 控制模組後，WSDU-2X4E+ 可透過 USB 或 LAN 介面進行遠端控制，並支援簡易的 SCPI 格式 ASCII 字串指令；同時支援待機省電模式，提升能源效率與模組壽命。


內建健康監控與自我測試

模組可即時監控總電流消耗、各級放大器的工作點，以及內部溫度，這些資訊皆可透過遠端介面讀取，便於工程師進行設備健康狀態分析與預防性維護。


技術規格

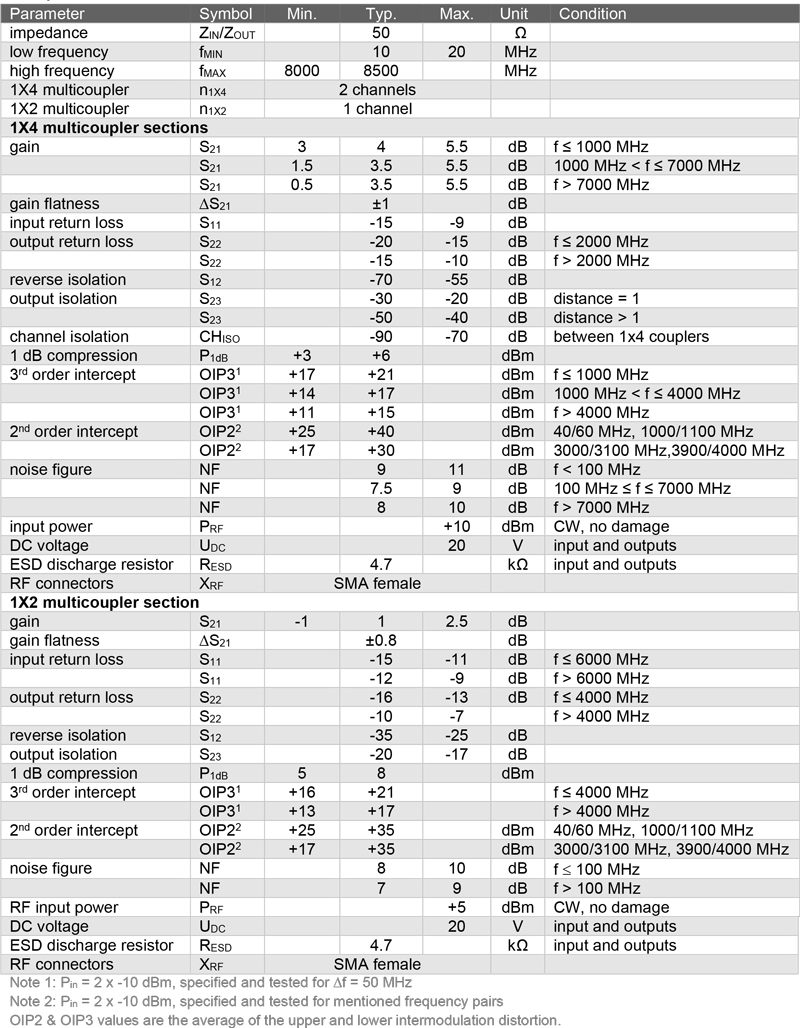

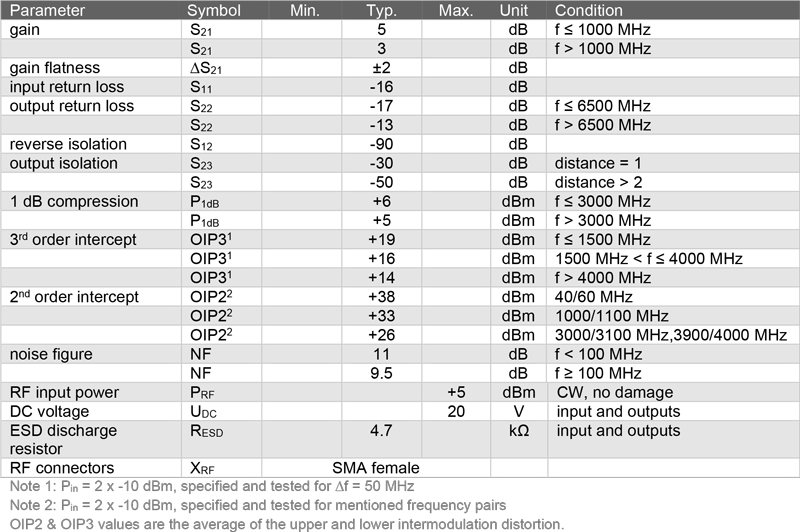

技術規格（1x8 模式配置）

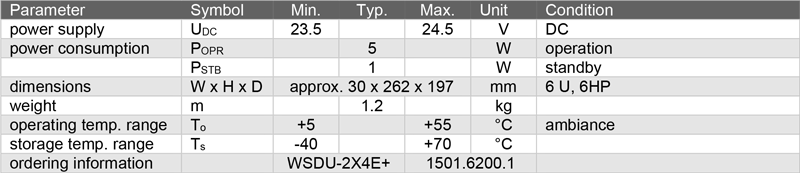

通用規格

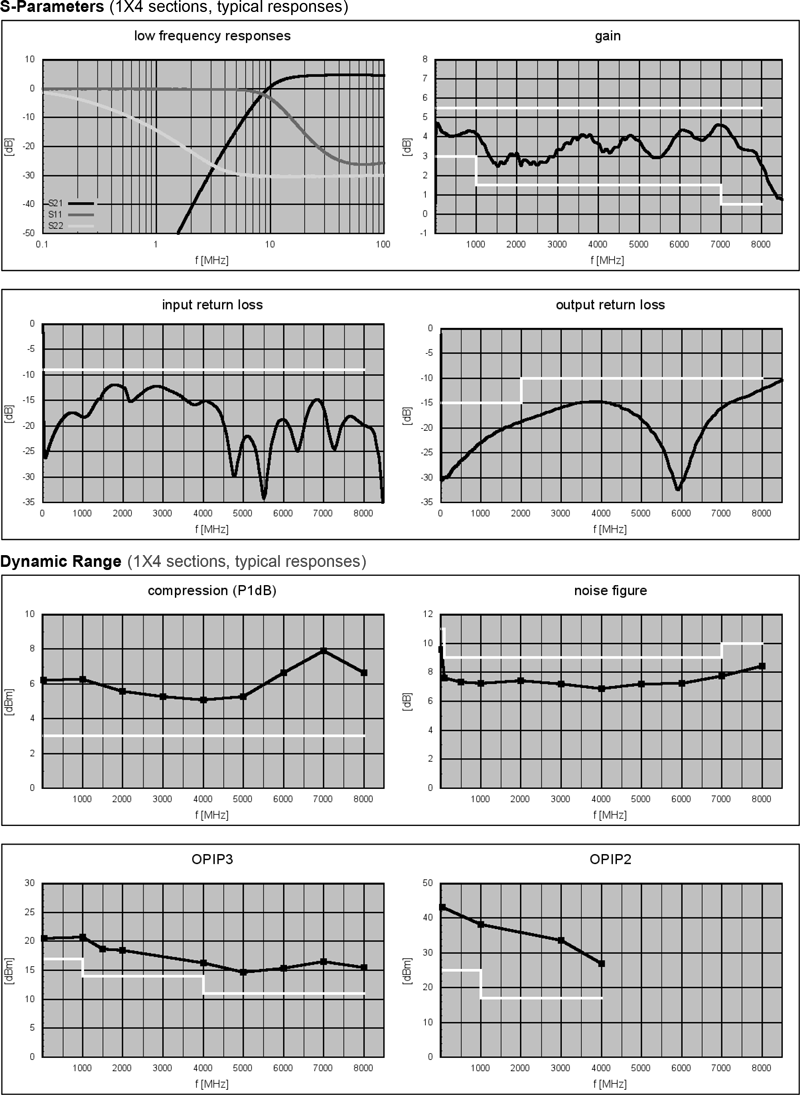

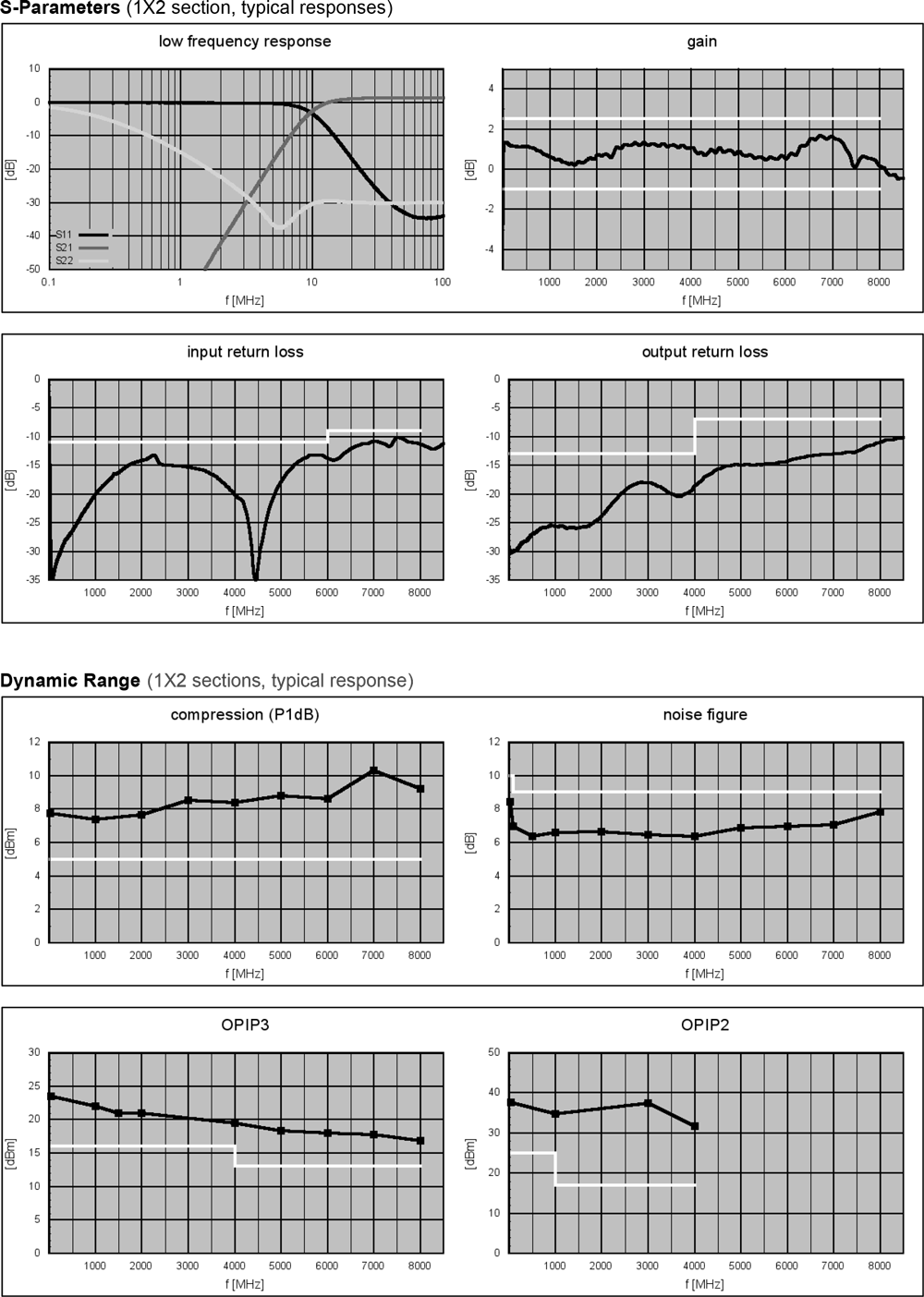

效能

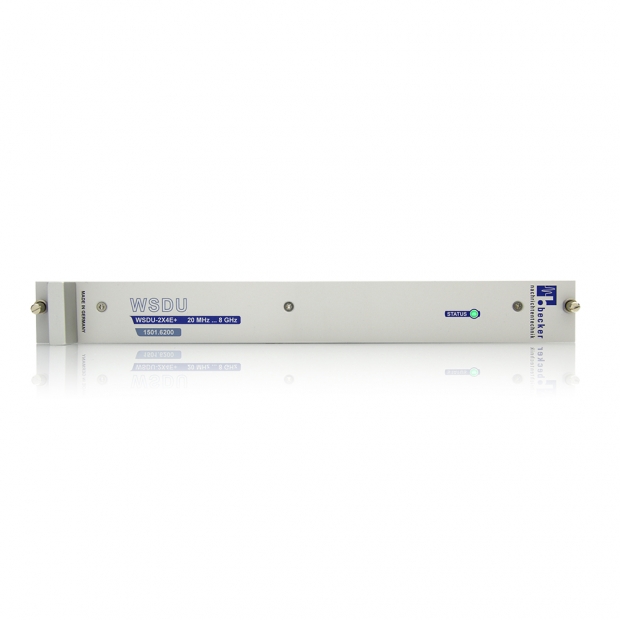

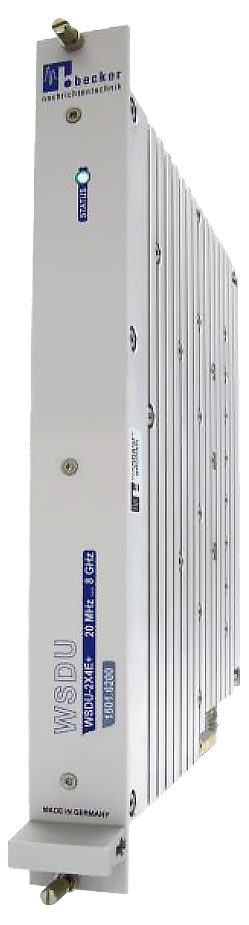

外觀與整合說明

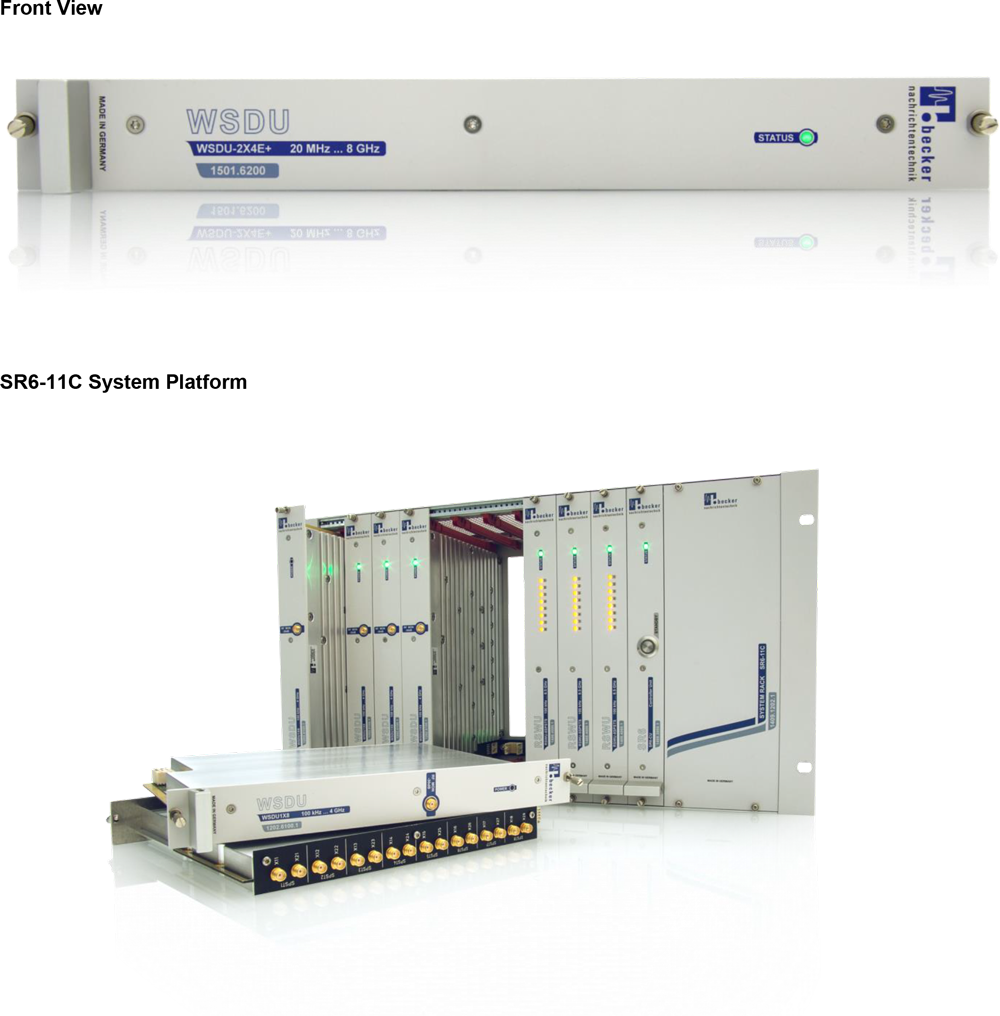

SR6-11C 系統平台

WSDU-2X4E+ 採插槽式設計，專為整合至 SR6-11C 機箱平台所設計；SR6-11C 共提供 11 個模組插槽，支援安裝如 RF 開關、矩陣模組、多工分配器、衰減器、BIAS-Ts、電平偵測器、雙向分配/合波器與控制模組等模組，用於訊號調理與監控任務；若需啟用 WSDU-2X4E+ 模組之遠端健康監控功能，須搭配 SR6-CU 控制器使用。

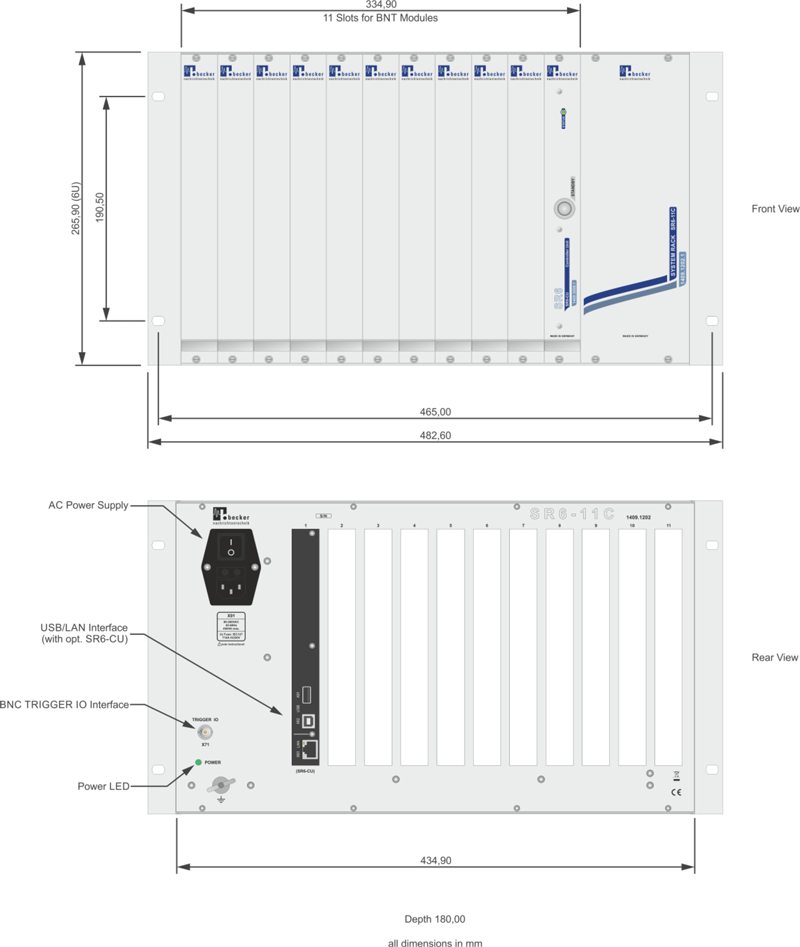

SR6-11C 系統平台尺寸

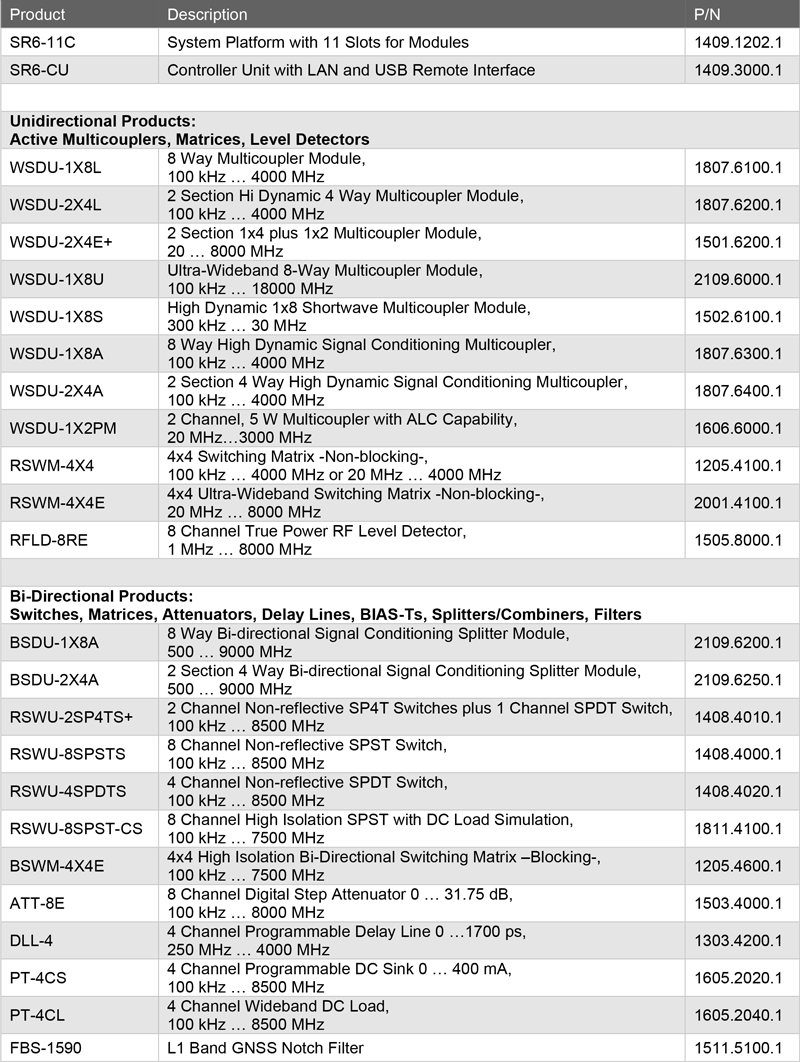

相關產品
