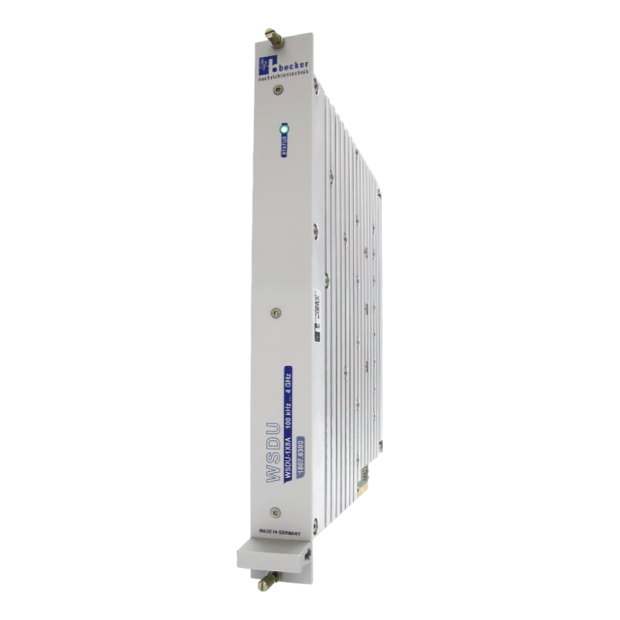

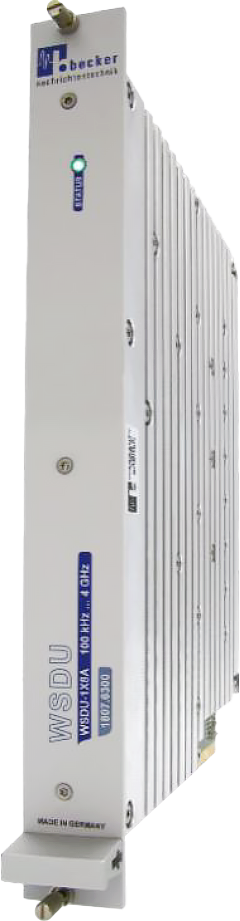

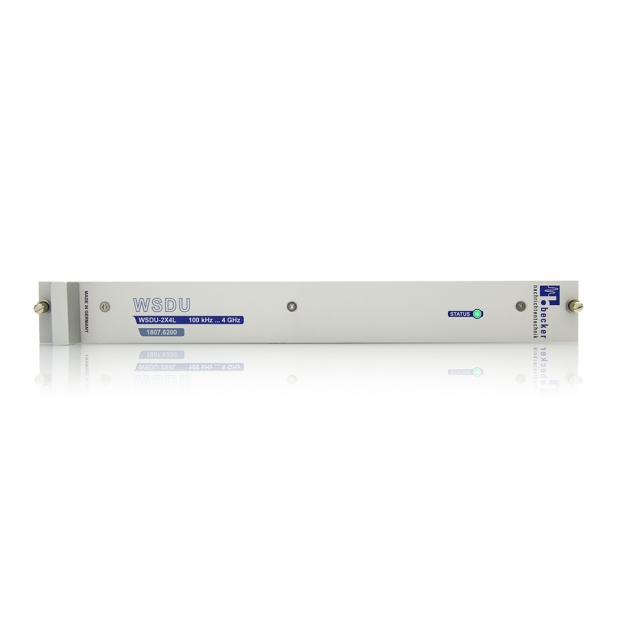

WSDU-2X4A 寬頻訊號多工耦合器

高隔離 × 寬頻段 × 可編程增益控制，一站式訊號分配核心

WSDU-2X4A 為一款高動態寬頻訊號分配單元，由兩組獨立主動式多工耦合器（Multicoupler）所構成，每一輸出路徑皆配備可程式化衰減器，因此兩組中各 4 個輸出皆可於寬廣範圍內獨立設定電平；此模組具備高輸出對輸出隔離度，即使變更單一輸出負載，亦不影響其餘通道穩定性，可確保多通道 DUT（待測物）同時進行穩定分配；增益可達 6 dB，衰減控制範圍達 95.25 dB，並具備 0.25 dB 微調解析度，使其特別適用於廣播、導航、研發、量產測試等多樣化應用需求。


此模組運作頻率範圍涵蓋自 100 kHz 至超過 4000 MHz，支援 AM、FM、DAB、GNSS（GPS、Galileo、GLONASS、Beidou）等全頻段應用，採插槽式模組設計，預設整合於 SR6-11C 系統平台，並支援 USB / LAN 遠端控制，搭配 SR6-CU 控制器可實現即時狀態監測與節能待機操作，為高可靠性通訊與量測系統打造彈性且高性能的訊號核心分配解決方案。



產品特點

• 寬頻覆蓋
• 高動態範圍
• 高輸出電平範圍

應用領域

• 廣播與 GNSS 訊號分配
• AM、FM、IBOC、DAB、DVB-T、SDARS 系統
• GNSS：GPS、Galileo、GLONASS、Beidou
• 研發用途（R&D）
• 產品驗證
• 生產測試

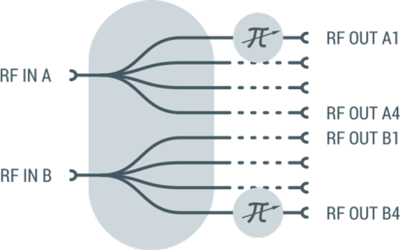

主要方塊圖說明

WSDU-2X4A 提供兩組獨立的多工耦合器（Multicoupler）架構，兩者之間具備高隔離度，可分別使用不同訊號來源輸入而不受相鄰通道的干擾。


無電平損失的分配能力

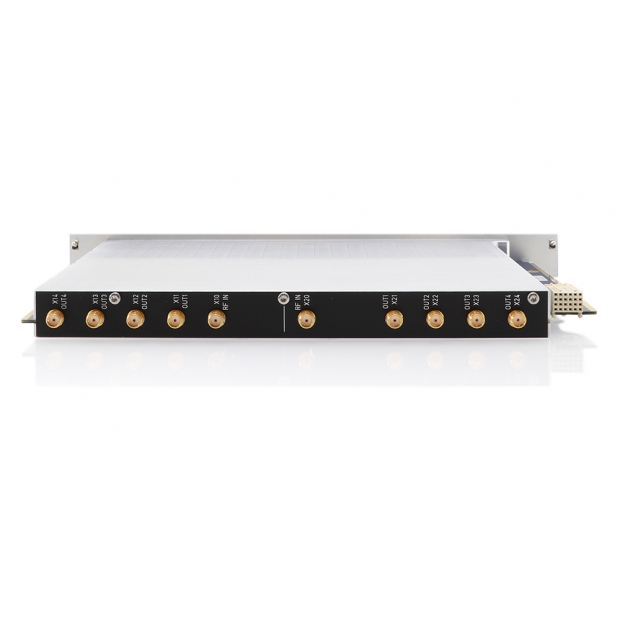

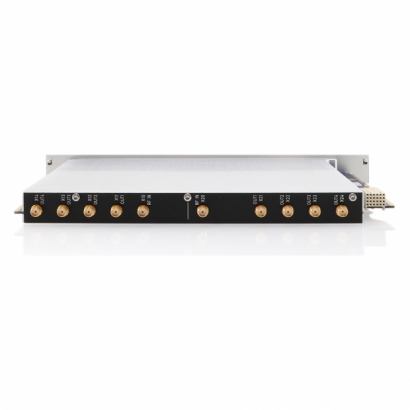

RF 輸入訊號經由寬頻低雜訊放大器（Low-Noise Amplifier）進行放大，具備寬廣動態範圍，因此可於每組中四個輸出埠提供最高 6 dB 的增益，實現等效且穩定的訊號分配；RF 輸入與輸出皆為 SMA 母埠型式，統一配置於模組背面，便於整合。


寬頻訊號分配系統

由於其涵蓋範圍廣泛，WSDU-2X4A 非常適用於需要將廣播與導航訊號分配至多個待測物（DUT）的研發或生產場域中。


高輸出電平動態範圍

每一個輸出埠皆內建可程式化衰減器，支援最高 95.25 dB 的調整範圍，且每一通道皆可獨立設定，調整步進為 0.25 dB，提供精細電平控制能力。


輸出通道間高隔離度

WSDU-2X4A 提供極高的輸出通道隔離特性，即使在某一通道變更負載時，亦幾乎不會影響其他輸出通道的功率水準，可有效維持所有通道間訊號穩定，確保多路訊號分配的可靠性與一致性。


遠端控制功能

搭配 SR6-CU 控制模組後，WSDU-2X4A 可透過標準 USB 或 LAN 介面進行遠端控制，指令採用簡易的 SCPI 格式 ASCII 字串，便於自動化程式控制與整合。；此外，模組具備待機功能，可於閒置時切換至低功耗狀態，有效節省能源。


內建測試功能

模組可即時監控其總電流消耗、放大器各級的工作點及內部溫度，並可透過遠端介面讀取模組狀態，強化系統診斷與運行穩定性。

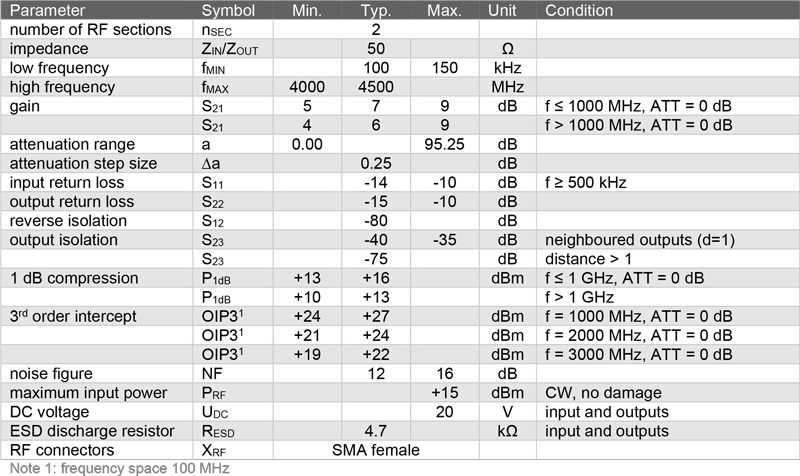

技術規格

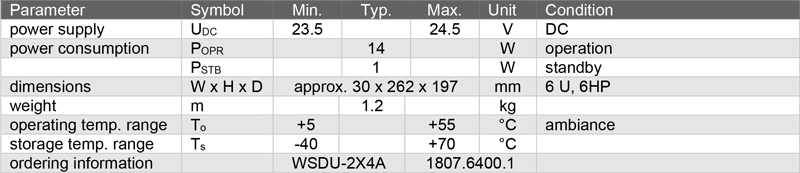

通用規格

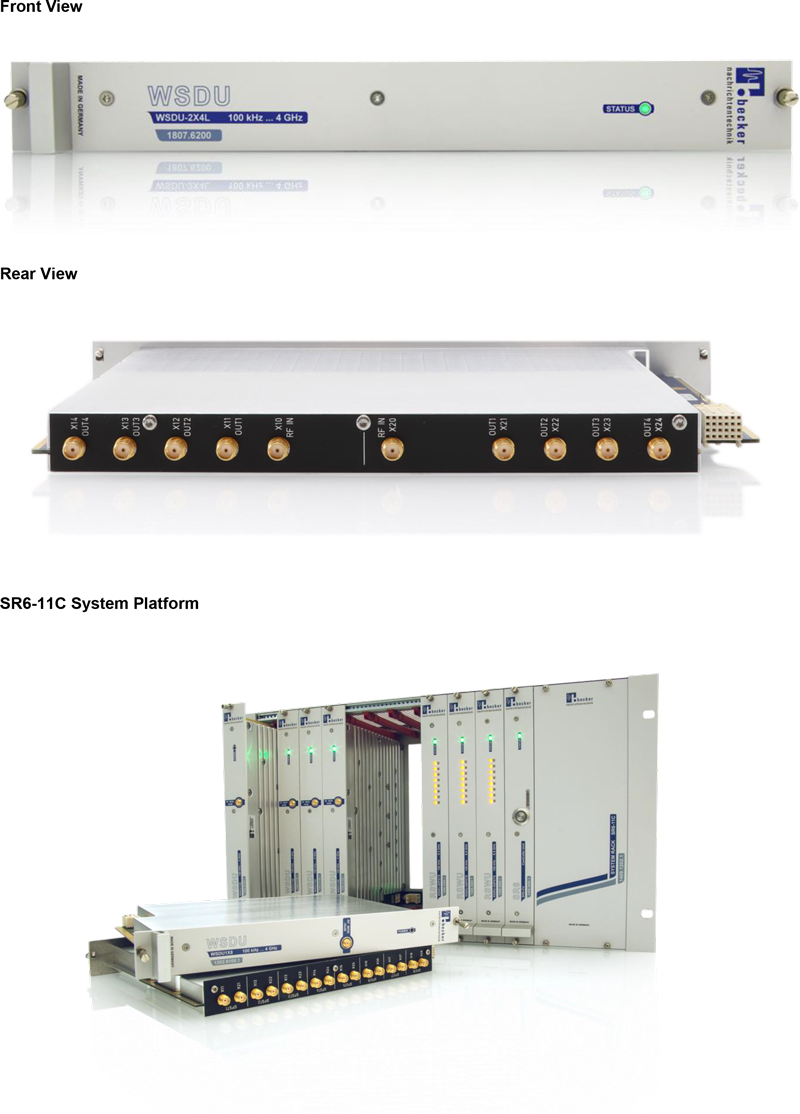

外觀與系統平台

WSDU-2X4A 模組預設整合於 SR6-11C 系統平台，SR6-11C 提供 11 組模組插槽，可安裝用於訊號調理與控制的各式模組，包括：

• RF 開關模組
• 切換矩陣
• 多工耦合器
• 衰減器
• BIAS-T 模組
• 電平偵測器
• 雙向分波器／合波器
• 控制單元模組（例如 SR6-CU）

如需監控模組運行狀況，則需搭配 SR6-CU 控制單元使用。

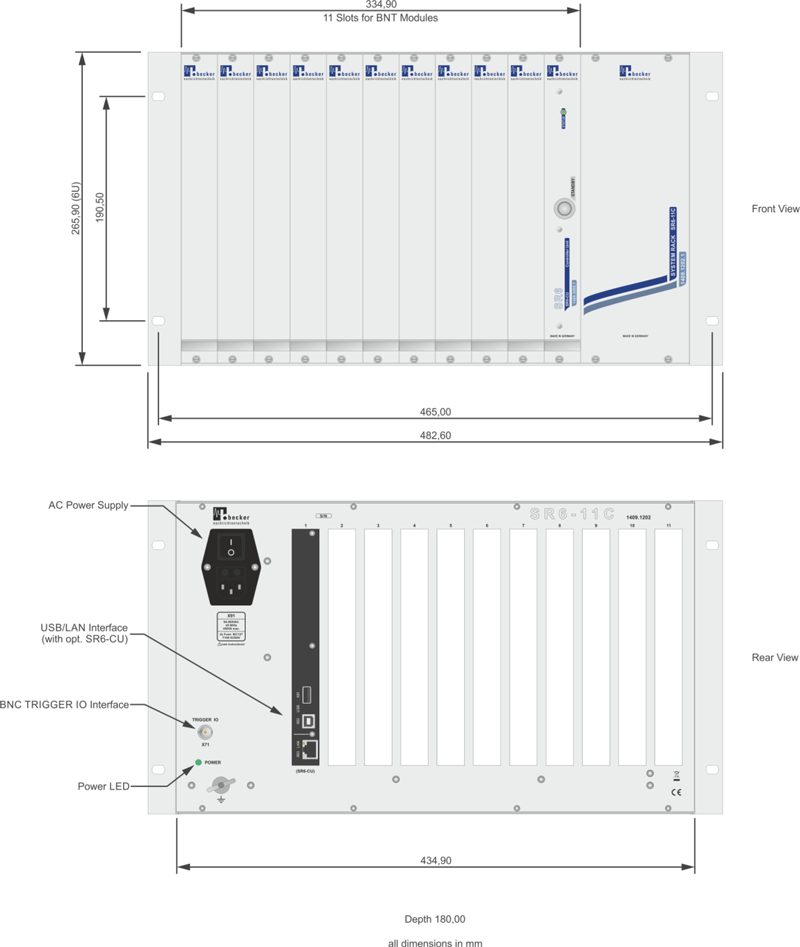

SR6-11C 系統平台尺寸

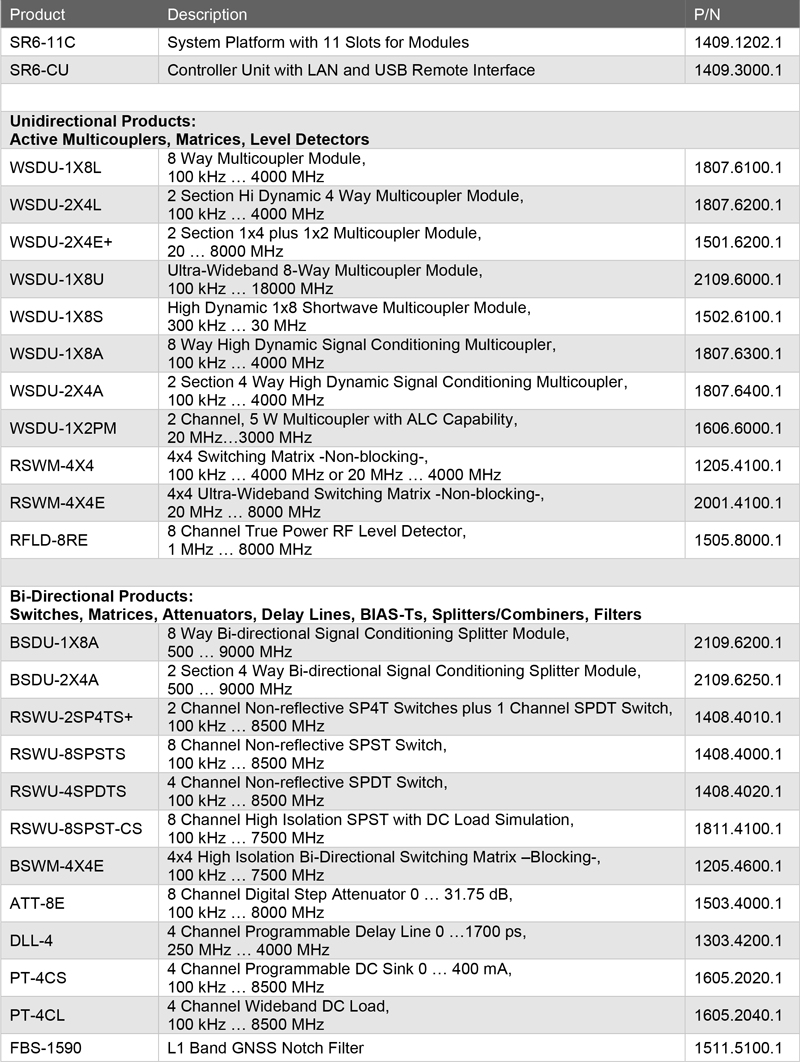

相關產品
