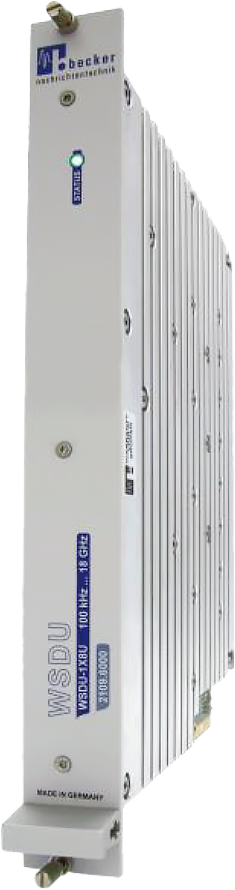

WSDU-1X8U 超寬頻訊號分配模組

無損 1 對 8 分配，覆蓋 100 kHz~18 GHz，精準同步．高動態．零失真

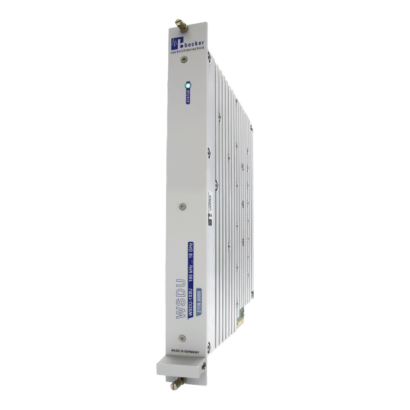

WSDU-1X8U 為一款設計精巧的插槽式超寬頻多耦合器模組，可將來自單一共用輸入埠的射頻訊號，等功率地分配至 8 個等效輸出埠，涵蓋頻率範圍從 100 kHz 延伸至超過 18 GHz，適用於涵蓋極低頻至高頻的各類應用需求。


無損 1 對 8 訊號分配，實現穩定可靠的高頻寬廣播級應用

WSDU-1X8U 核心搭載創新型寬頻低雜訊放大器，具備優異的動態範圍與線性特性，能夠對各類強弱不一的射頻訊號均衡放大、無失真處理；透過此架構，輸入訊號可在無需額外補償的條件下，於所有輸出埠端維持等電平（Level-Equalized）且無訊號損耗（Lossless），極大化提升整體通訊與監測系統效能。

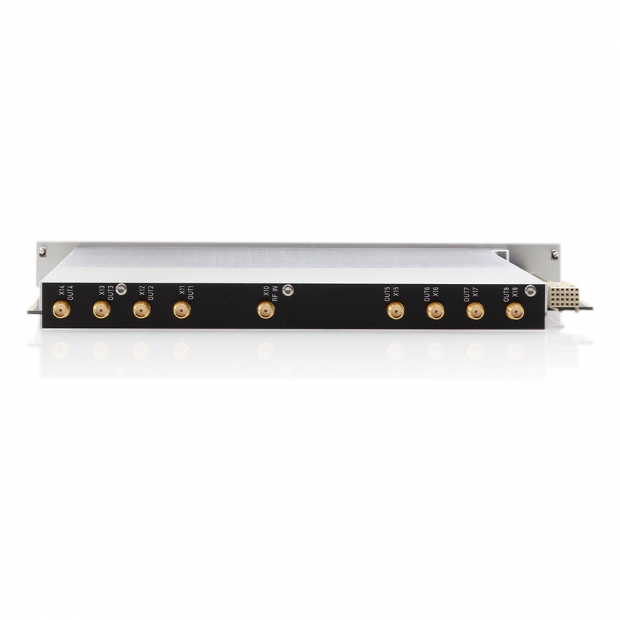

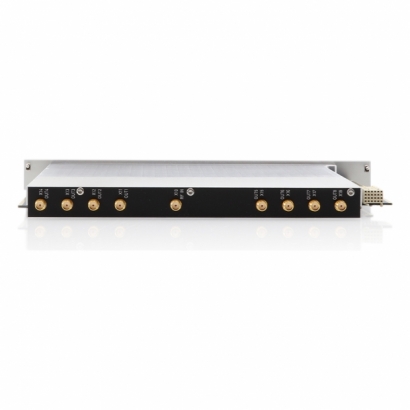

此外，WSDU-1X8U 採用高相位一致性與幅度平衡設計，確保多通道輸出訊號在相位同步與增益一致性方面保持高準確性，特別適用於定向探測、相位干涉、天線陣列分析等高度敏感應用場景；所有射頻輸入與輸出埠皆採用 SMA 母接頭（SMA Female Connectors），提供卓越的射頻連接穩定性與高頻段相容性，便於系統整合與維護。



功能特點

• 超寬頻
• 高動態範圍
• 無損訊號分配
• 支援具 SNMP 功能之健康監控
• 適用於 SR6-11C 系統平台之插槽式模組

應用場景

• 軍事用途
• 情報單位
• 天線訊號分配
• 無線電監測
• 定向探測
• 研發用途

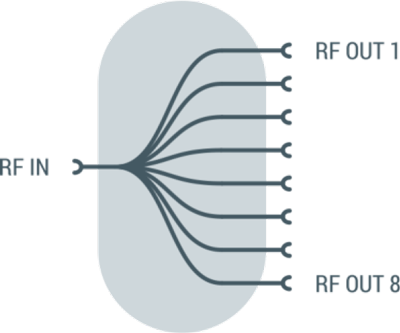

原理方塊圖說明

WSDU-1X8U 提供一組輸入，可將訊號分配至八個相等的輸出埠。





模組監控功能

搭配 SR6-CU 控制器模組使用時，WSDU-1X8U 可提供模組監控功能，健康狀態可透過 SR6-CU 控制器模組的 LAN 或 USB 遠端介面進行讀取，該健康資訊包含內部寬頻放大器級之操作點及 RF 模組的溫度；同時，亦可透過 ASCII 字串查詢模組識別資訊。

LAN 遠端介面支援 SNMPv2 Trap 功能，可應用於複雜操作環境中；搭配 SR6-11C 控制單元使用時，WSDU-1X8U 可自動識別故障並即時通知上層監控系統。


SR6-11C 系統平台專用模組

WSDU-1X8U 為一款設計用於整合至 SR6-11C 系統平台之插槽式多耦合器模組，一台 SR6-11C 系統機箱最多可整合 10 個射頻模組。

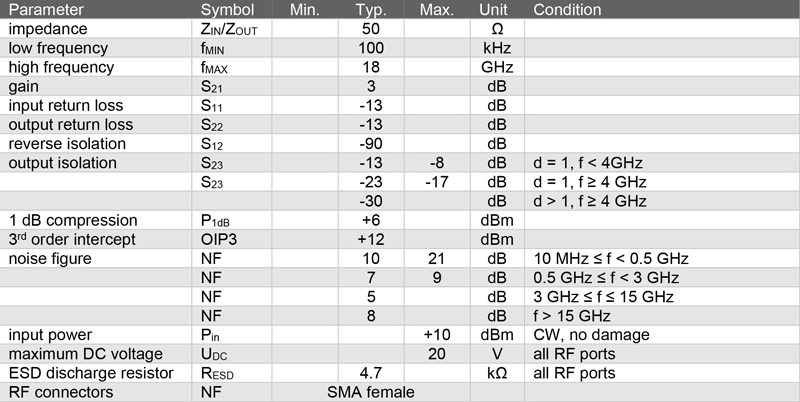

技術規格

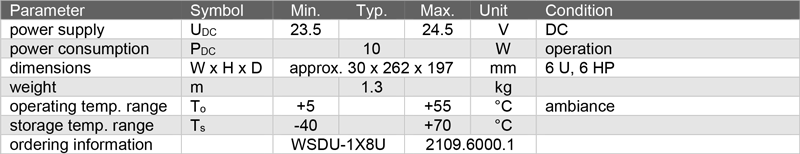

通用規格

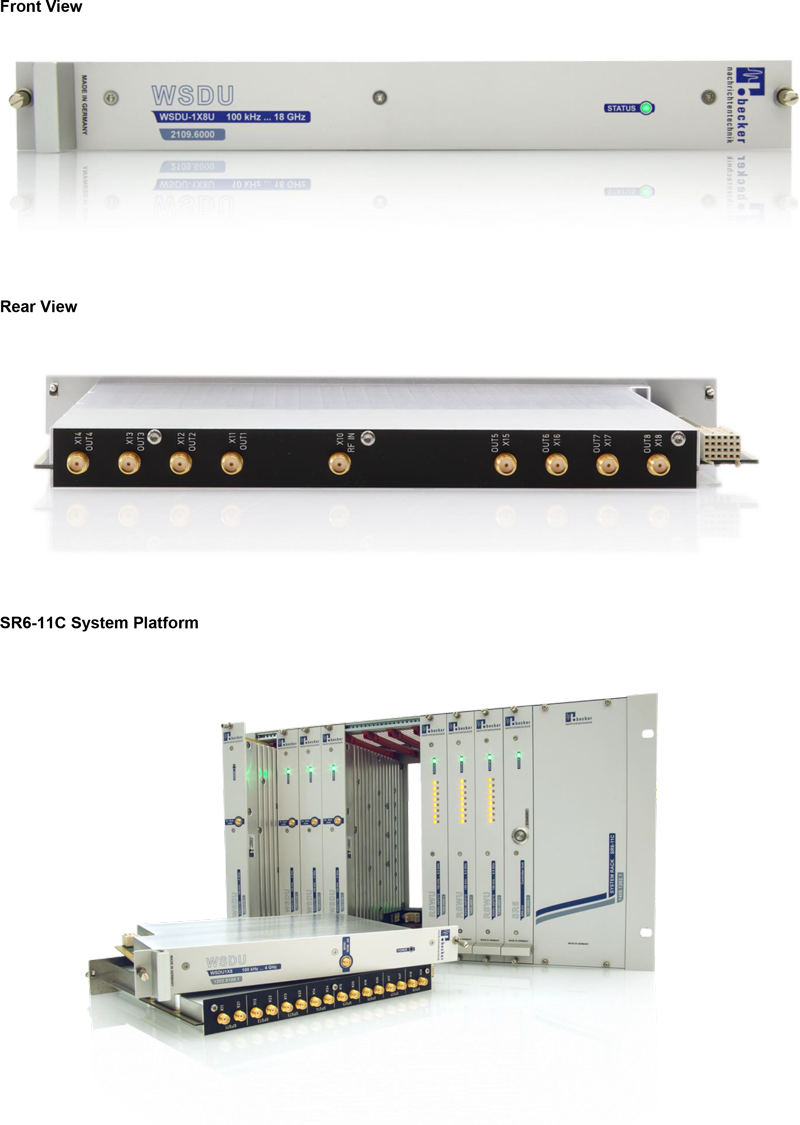

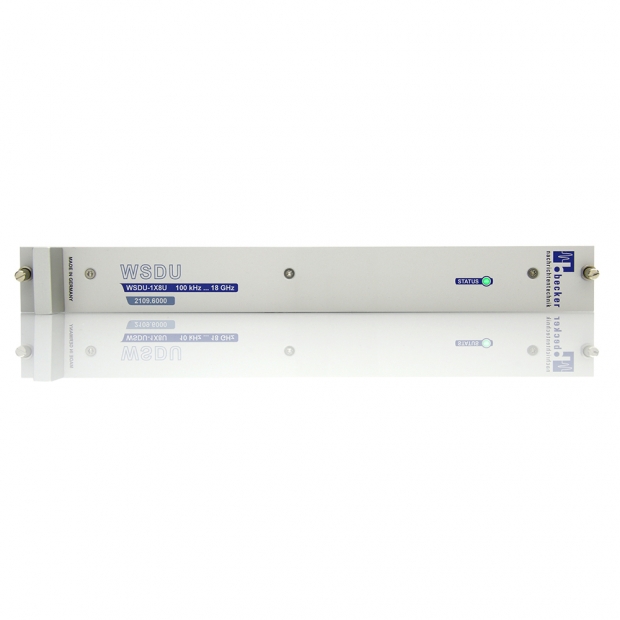

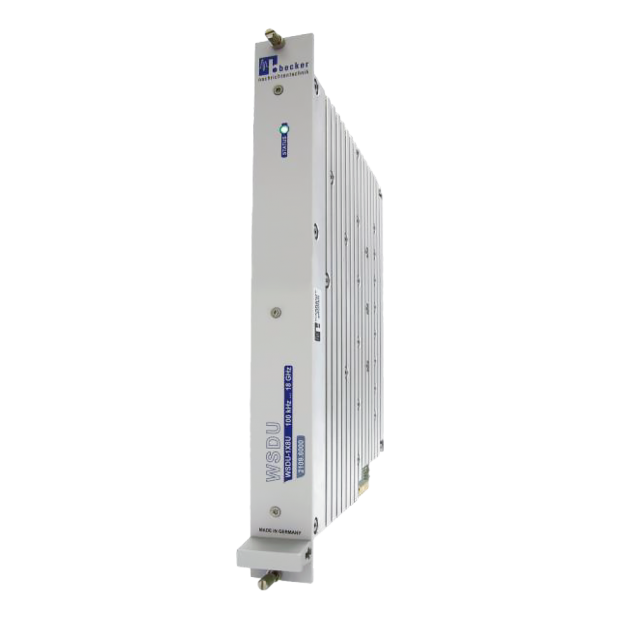

外觀設計

SR6-11C 系統平台說明

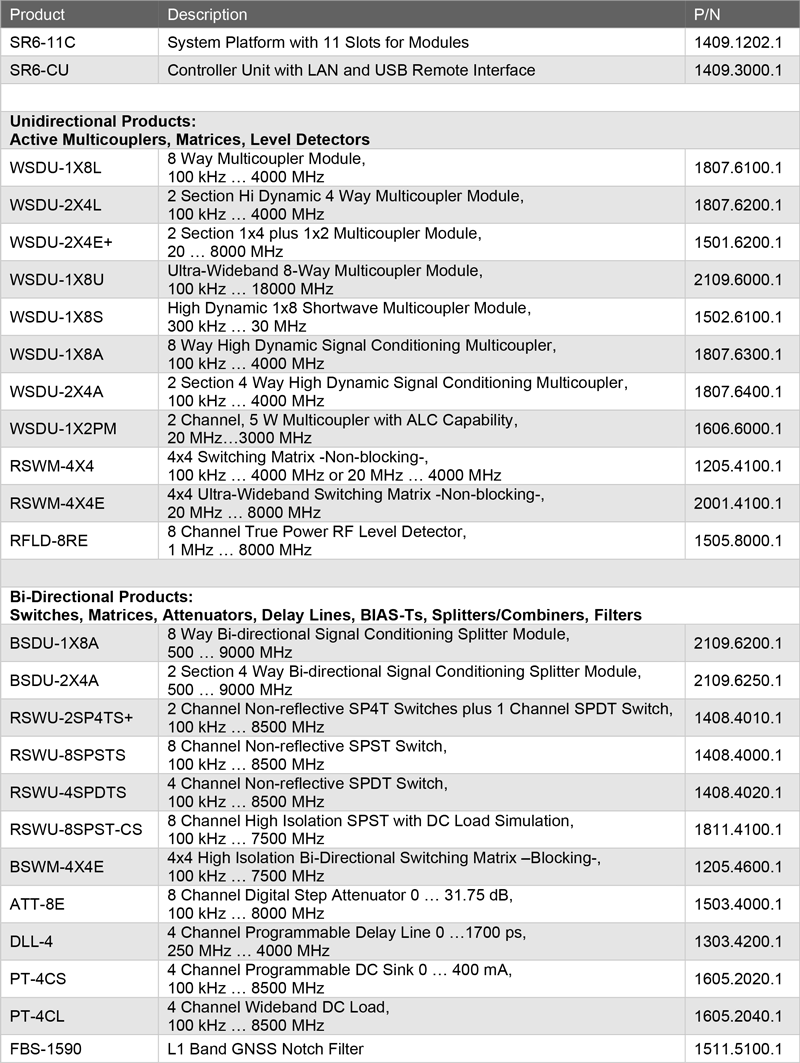

WSDU-1X8U 模組設計用於整合至 SR6-11C 系統平台，SR6-11C 系統機箱提供 11 個插槽，可搭配各類模組使用，包括：射頻切換器、訊號矩陣、多耦合器、衰減器、偏壓器（BIAS-T）、電平偵測器、雙向分配器/合成器等訊號調理模組，以及控制單元模組。

若需啟用 WSDU-1X8U 的模組健康監控功能，必須搭配 SR6-CU 控制器單元使用。

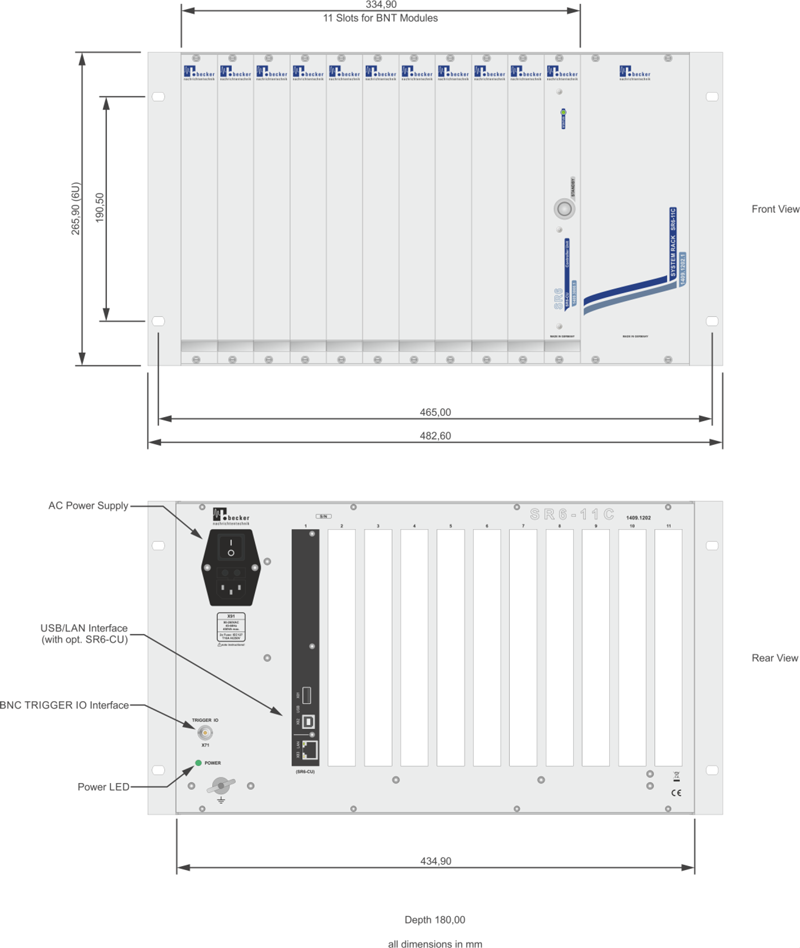

SR6-11C 系統平台尺寸
