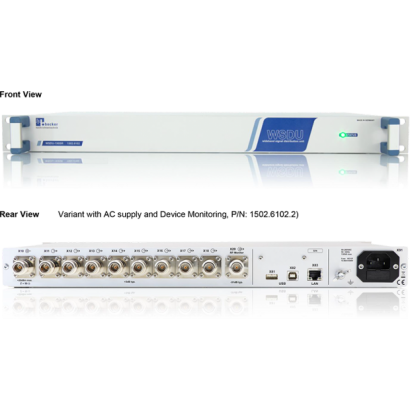

WSDU-1X8SR 1X8 高動態短波訊號分配器
短波專用，無損分配，高動態接收穩定無干擾
WSDU-1X8SR 為一款寬頻分配器（Multicoupler），可將來自單一共用輸入埠的射頻訊號無損分配至 8 個等效輸出埠，涵蓋頻率範圍為 200 kHz 至 32 MHz，特別針對短波（Shortwave）應用所設計，此機種具備高動態範圍特性，即使在強干擾或惡劣接收環境下，亦能穩定維持優異的訊號處理效能。
此分配器提供 AC 或 DC 電源供應選項，並可選配裝置監控功能。為抑制如當地廣播電台等非目標頻率所造成的雜散訊號干擾，可於射頻輸入端安裝三種可選配的高通濾波器（High Pass Filter），濾波器本體同時整合了突波保護裝置，可提升射頻輸入端的防護能力。
此外，WSDU-1X8SR 搭載一組具備 30 dB 耦合損耗的雙向監控埠，可在不中斷系統作業的前提下進行射頻訊號量測，或將測試訊號注入至訊號路徑中，用於模擬與分析目的。
WSDU-1X8SR 定位為短波通訊訊號處理與分配設備，適用於通訊監控、無線電接收、軍用測向、實驗室量測等對訊號穩定性與動態範圍要求極高的應用場景，其具備的無損訊號分配、高動態表現、遠端監控支援能力，使其成為短波系統架構中不可或缺的核心模組。
產品特性
- 極高動態範圍設計，適用於強弱訊號混合環境
- 內建 輸入帶通濾波器（Bandpass Filter）
- 雷擊與突波保護功能
- 訊號削波器（Signal Clipper）
- RF 監控埠
- 支援 AC 或 DC 電源供應
應用場景
- 接收站
- 無線電監聽與監控
- 方位測向系統（Direction Finding）
可選配功能
- 內建 測試功能與 SNMPv2 支援
- 外接式帶通濾波器（Band Pass Filters）

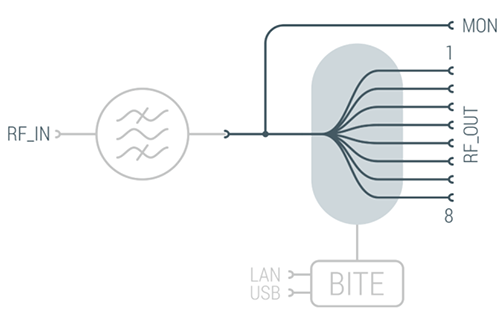

系統架構說明

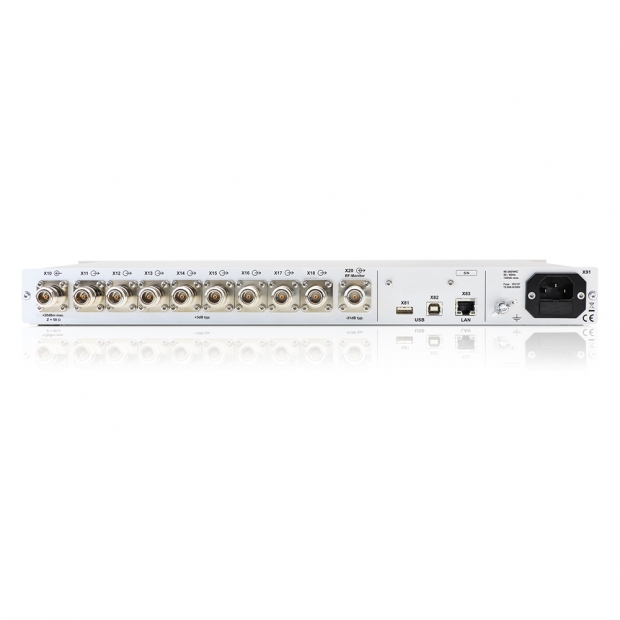

WSDU-1X8SR 可將一組輸入訊號 無損失（Lossless）地分配至 8 組等效輸出埠，並透過額外的 RF 監控埠進行不中斷的即時量測，所有射頻連接介面均採用 N 型母頭接頭。
RF 輸入保護設計
WSDU-1X8SR 在輸入端提供 多重防護機制，包含：
- 放電元件（Discharge Element）
- 過載保護（Overlevel Protection）
- 帶通濾波器（Bandpass Filter）
可有效隔離 雷擊、突波與非目標頻段訊號（Out-of-band signals） 所造成的干擾。
短波應用的最佳選擇
此機種的 高動態設計特別適用於需要同時接收強訊號與微弱訊號的場合，可避免相互干擾，維持量測與接收品質。
裝置監控能力
WSDU-1X8SR 標準內建 光學狀態指示燈，並可選配 遠端監控模組，提供 LAN 與 USB 存取介面。使用者可透過 ASCII 指令查詢以下資訊：
- 內部寬頻放大器的工作點
- 模組溫度
- 裝置識別碼（Device ID）
此外，透過 SNMPv2 Trap 功能，可自動回報異常狀況給上位系統，即使在 大型系統環境中也能輕鬆整合監控作業。
可選配 RF 外接濾波器
為進一步抑制帶外訊號，WSDU-1X8SR 可選配外接式帶通濾波器，簡易安裝於射頻輸入端，此類濾波器內建突波保護元件，可降低雜訊與互調效應。提供以下三種頻段選項：
- 500 kHz ~ 30 MHz
- 1 MHz ~ 30 MHz
- 1.7 MHz ~ 30 MHz

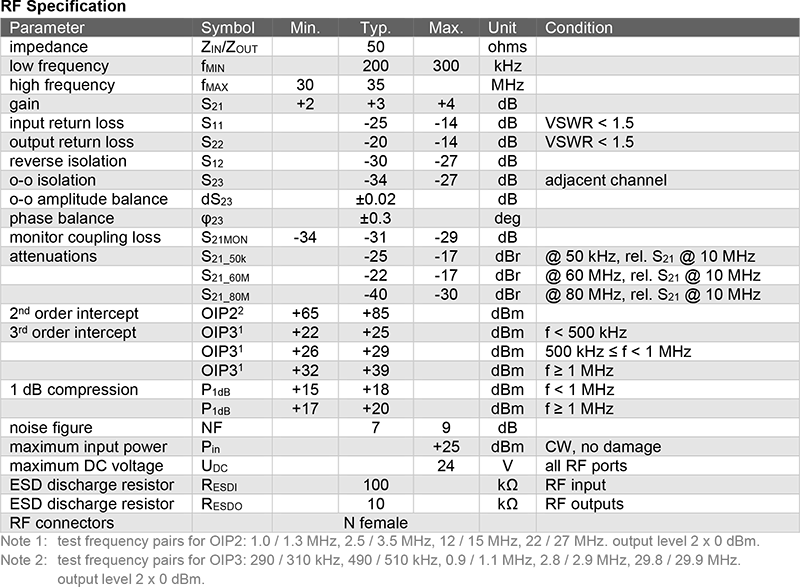

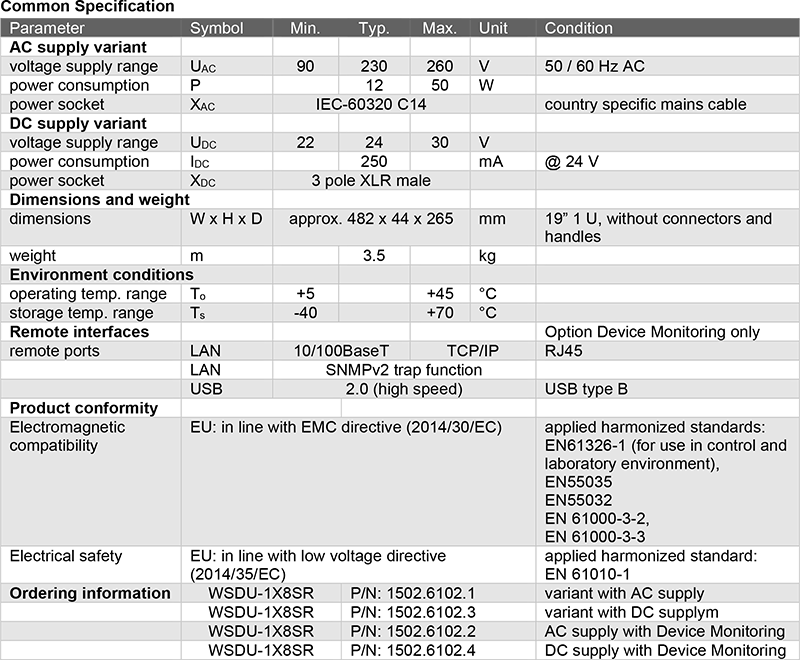

技術規格

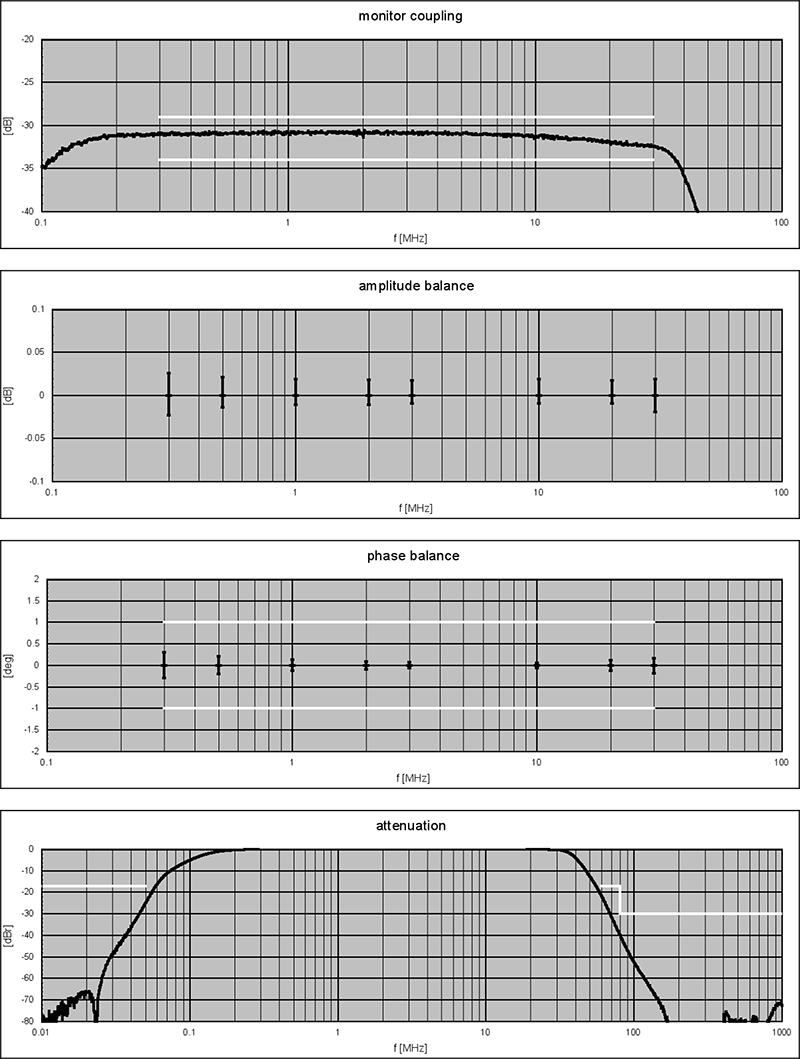

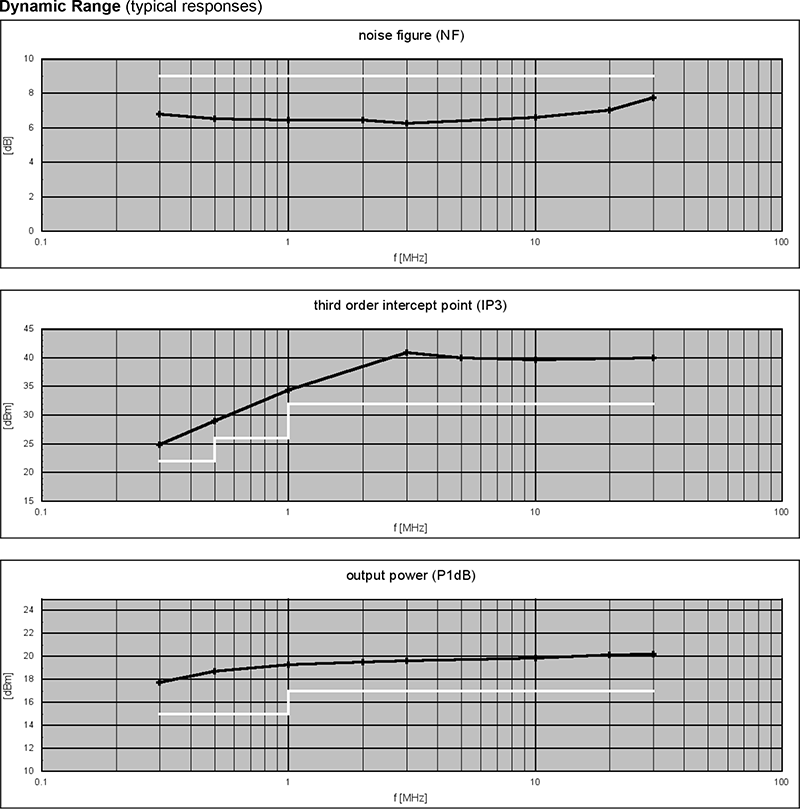

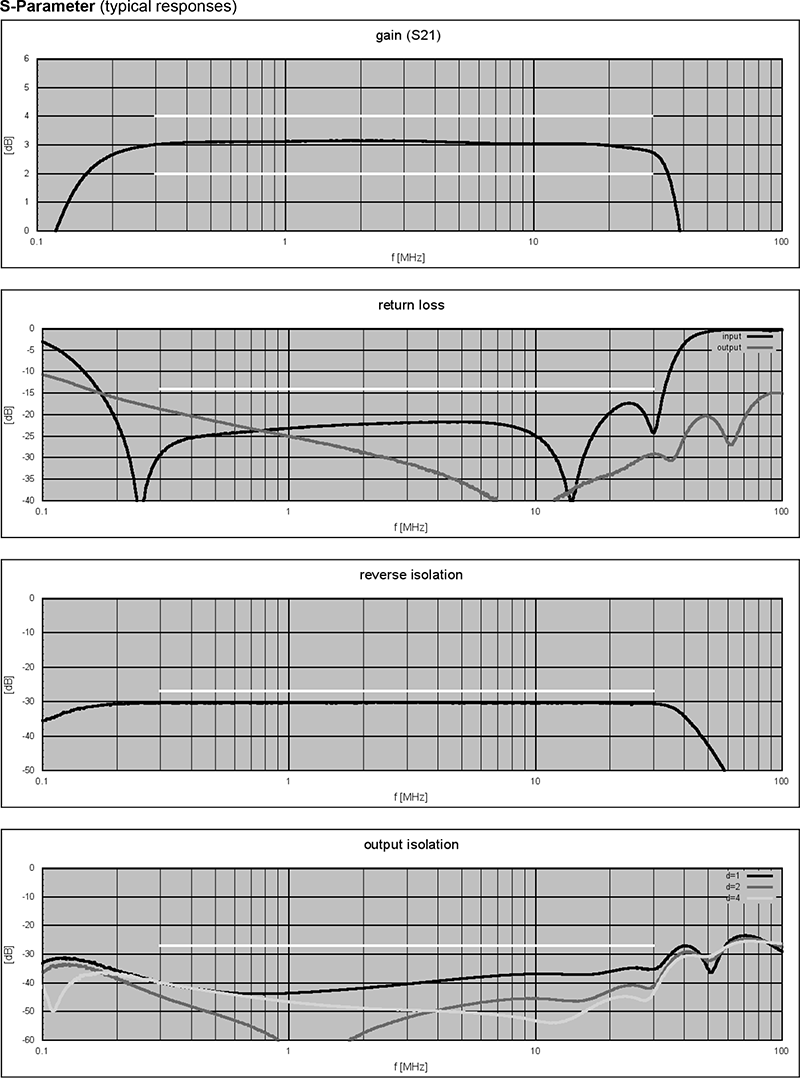

效能

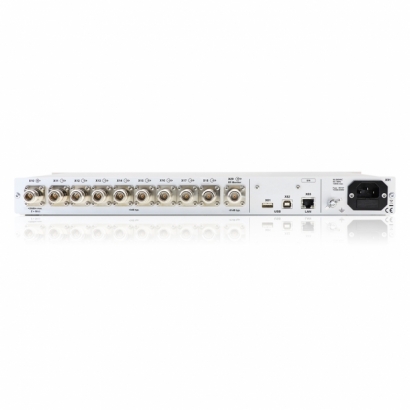

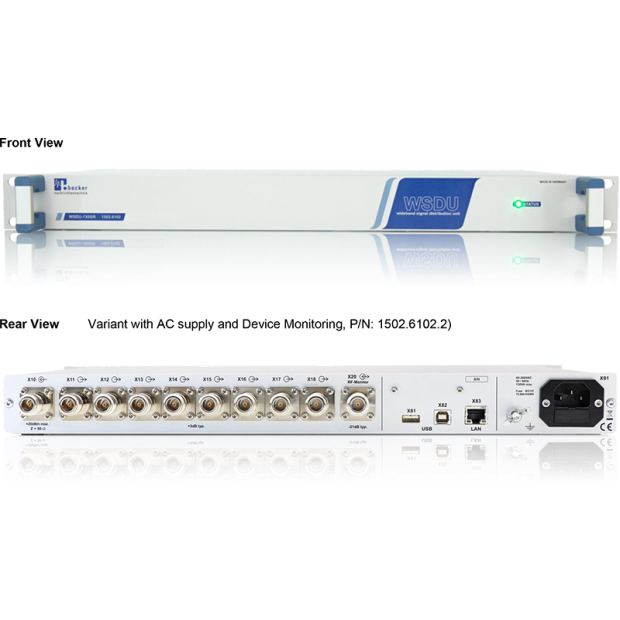

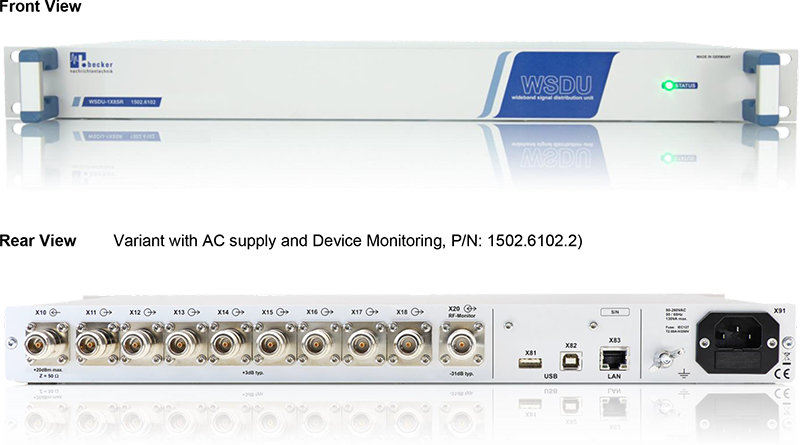

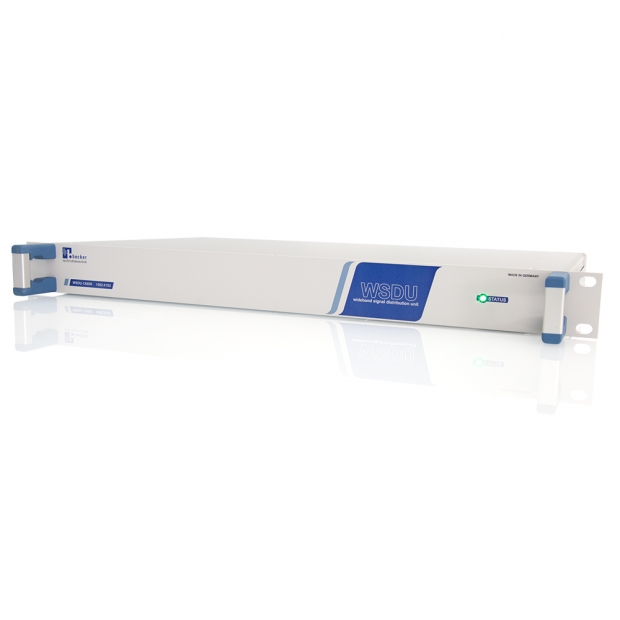

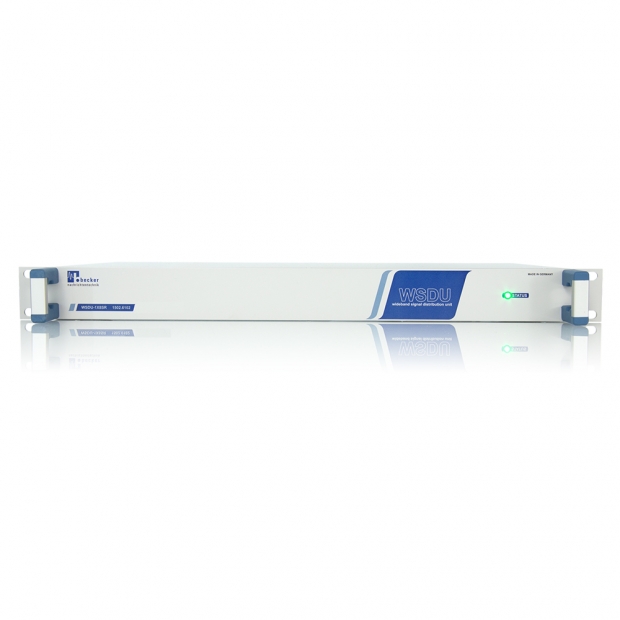

外觀

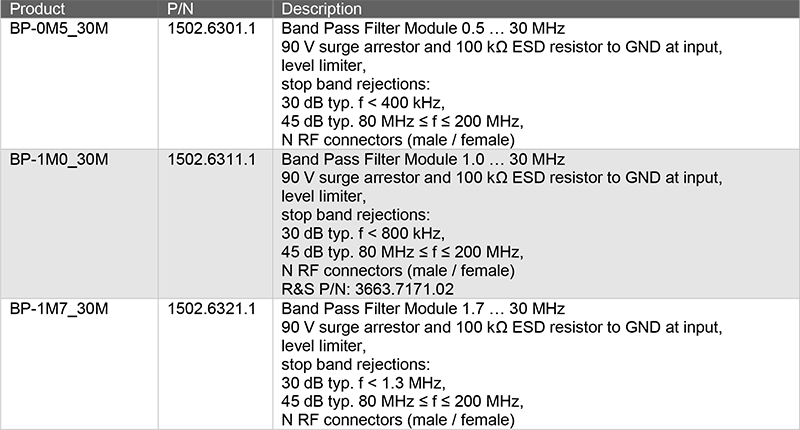

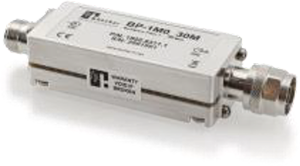

帶通濾波器（可外掛於 RF 輸入埠）

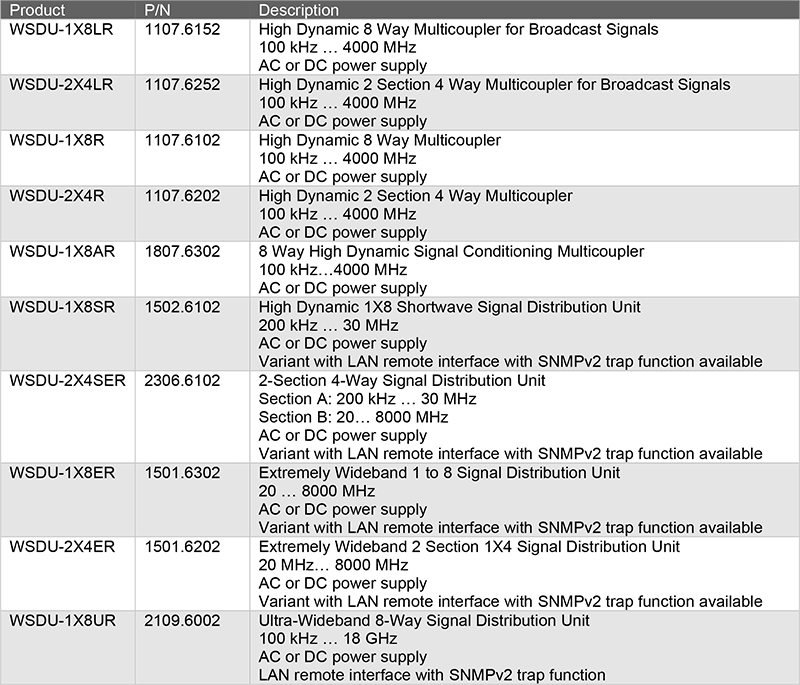

相關產品
