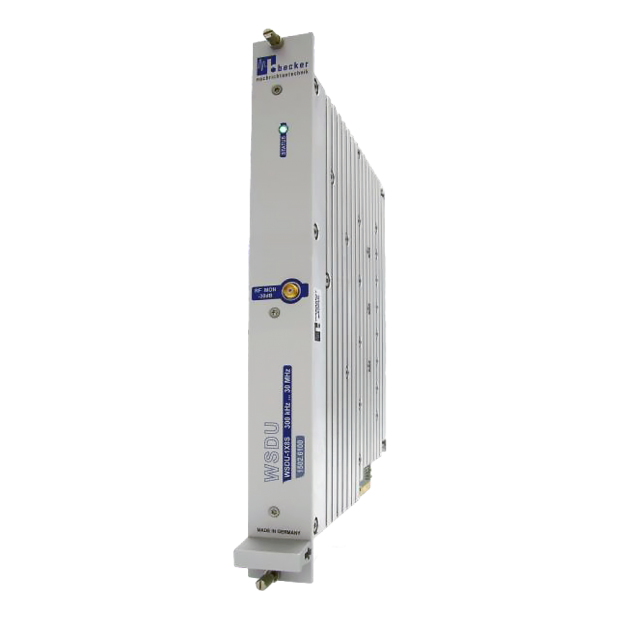

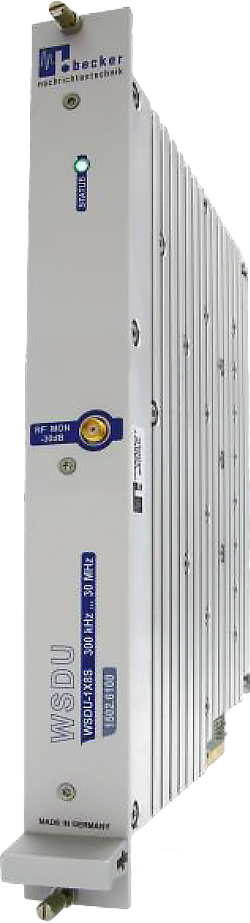

WSDU-1X8S 高動態 1X8 短波多工耦合器模組

無損分配，高動態短波訊號核心解決方案

插槽式模組 WSDU-1X8S 為一款寬頻高動態多工耦合器，專為專業短波接收系統設計，具備高線性、高輸出隔離度與抗雜訊干擾能力；其頻率涵蓋範圍廣泛，自 300 kHz 至 30 MHz，支援高靈敏度接收應用；WSDU-1X8S 採用低雜訊、高動態放大器架構，確保輸出訊號在八個埠上等級無損耗分配，並內建頻段通帶濾波器與雷擊保護機制，大幅提升系統穩定性與可靠性。


模組後方提供 SMA 母頭射頻連接器，便於系統佈線與整合，並具備DC 旁通功能，可支援如幻象電源等應用場景；內建之監控輸出埠可於不中斷系統運作的情況下，對訊號進行即時量測與診斷，另支援選配的內建測試功能（BIT），可監控內部溫度、放大器操作點與電流消耗狀況。


WSDU-1X8S 支援與 SR6-CU 控制模組整合，透過標準 USB 與 LAN 介面進行遠端控制，指令格式採用 SCPI 標準，並支援待機節能模式。此模組預設整合於 SR6-11C 系統平台，平台共配置 11 個插槽，支援 RF 切換器、多工耦合器、BIAS-T、分配器等模組協同運作，適用於通訊監控、電磁訊號監測、接收測試、天線訊號分配等應用。



產品特點

• 寬頻設計
• 高動態範圍
• 訊號等級無損耗
• 輸入端具備通帶濾波器
• 具備防雷擊保護功能
• 內建測試功能（選配）
• 小型化 6U 插槽式模組
• 提供射頻監控埠

應用領域

• 短波訊號分配
• 天線訊號分配
• 接收系統應用
• 無線電訊號監測
• 方向測向系統

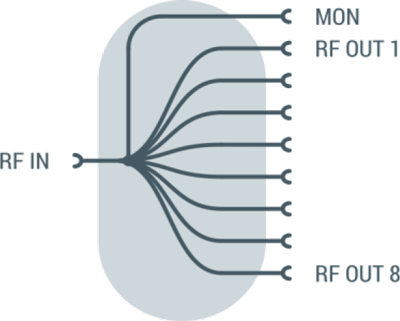

主要方塊圖說明

WSDU-1X8S 多工耦合器可將單一輸入訊號，等級無損地分配至 8 個輸出埠；此外，模組具備 RF_IN 與 RF_OUT5 之間的直流旁通功能，例如可用於幻象電源（phantom supply）供應應用。


無損耗訊號分配

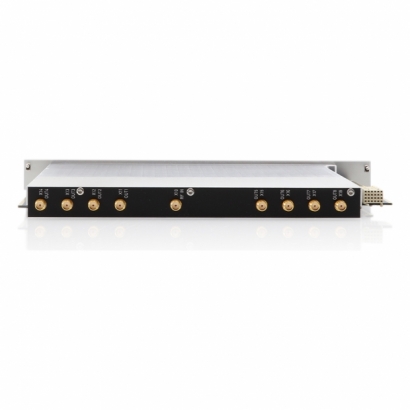

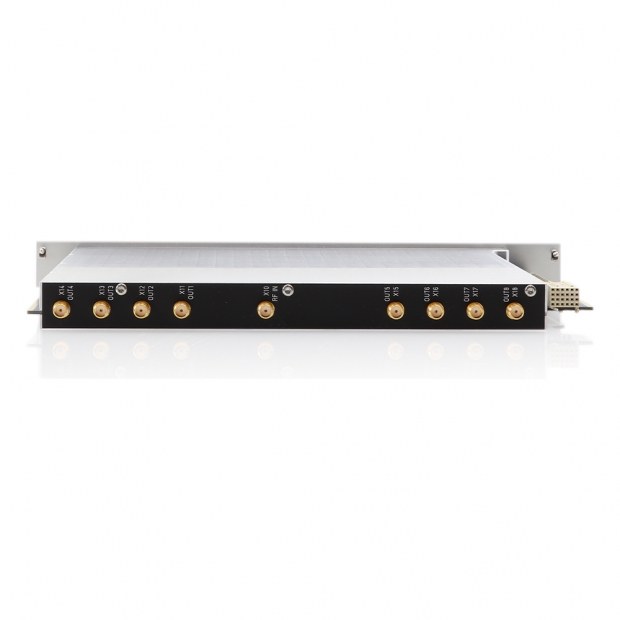

此模組採用低雜訊且高動態的放大器設計，使輸入訊號可在八個輸出埠上以等級無損耗方式輸出，所有射頻埠均使用 SMA 母頭連接器，設置於模組後方。


射頻輸入保護

WSDU-1X8S 提供針對雷擊、突波及頻外訊號的多重保護機制；射頻輸入端設有放電元件與電平抑制二極體，並配備通帶濾波器以抑制不必要的頻外雜訊訊號。


遠端控制

結合 SR6-CU 控制器模組使用時，WSDU-1X8S 可透過標準介面 USB 與 LAN 進行遠端控制，操作指令採用簡潔的 SCPI 格式 ASCII 字串，模組支援待機模式以達到節能效果。


內建測試功能

模組具備監測功能，可讀取總電流消耗、放大器級數的操作點與內部溫度狀態，並透過遠端介面回傳模組健康狀態。

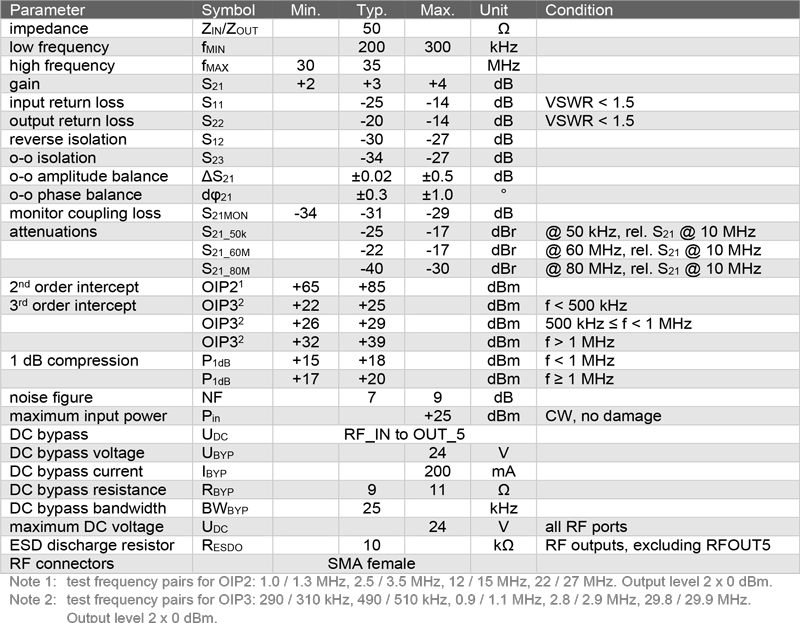

技術規格

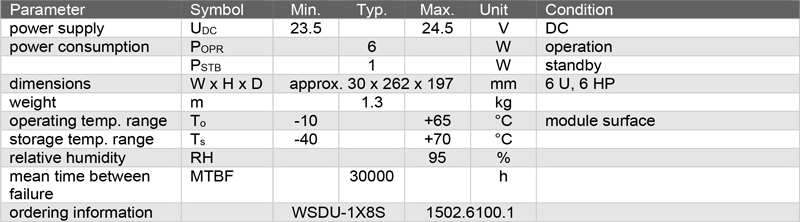

通用規格

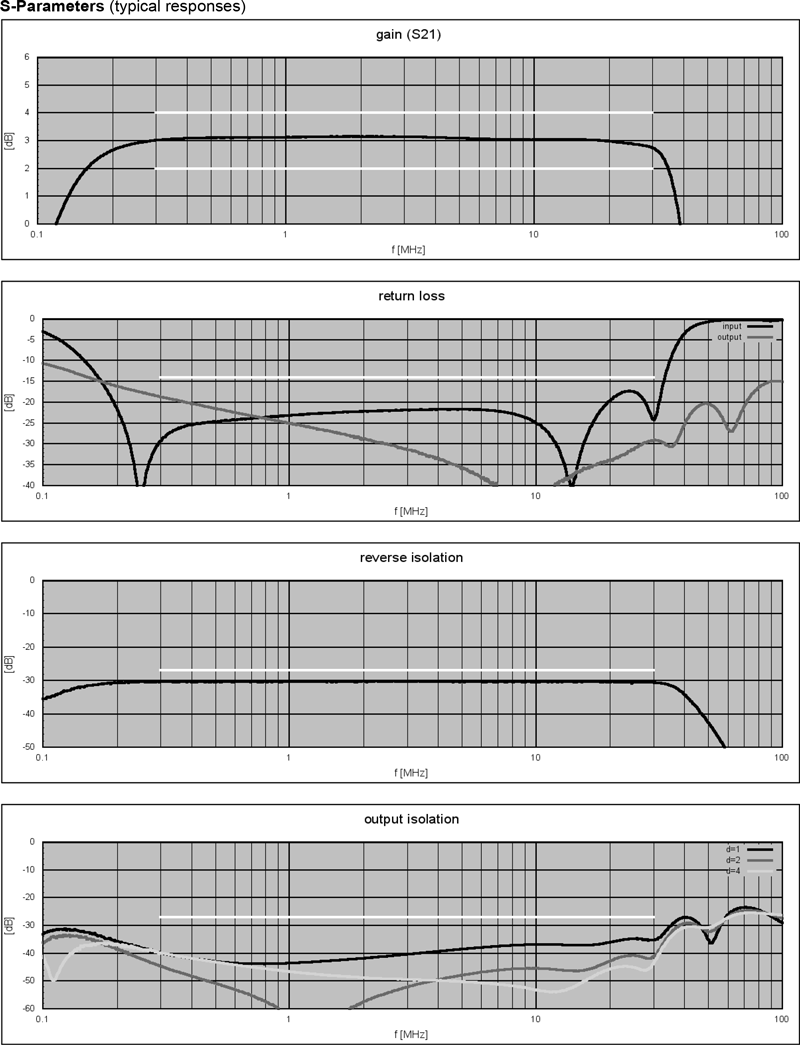

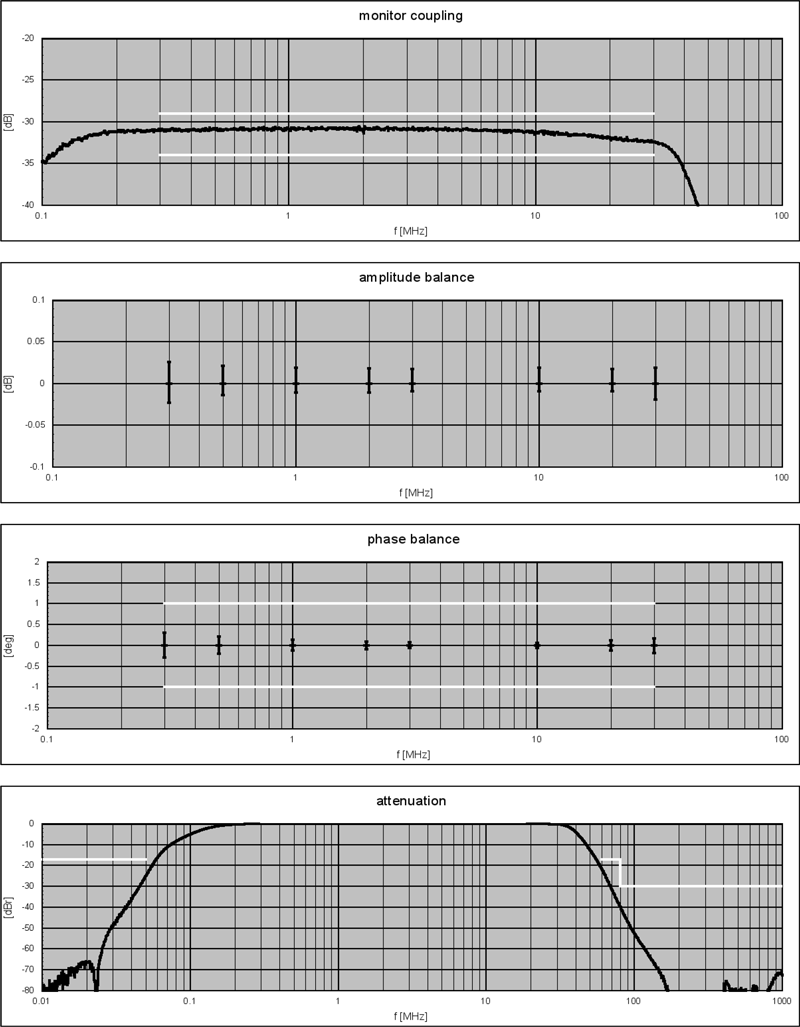

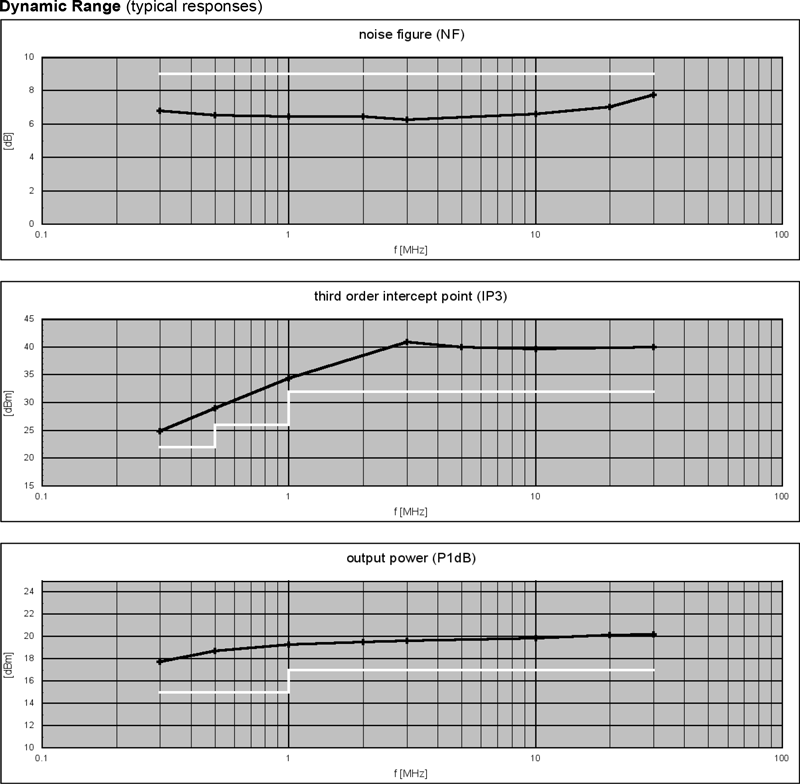

效能

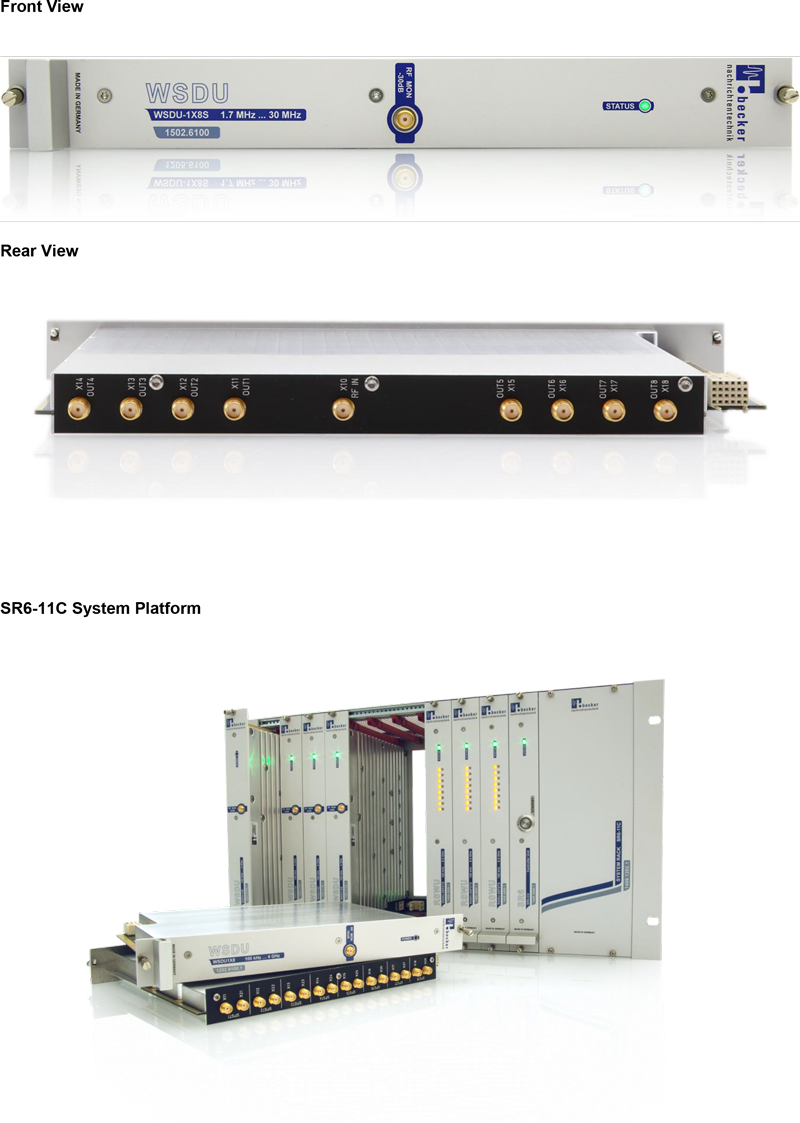

外觀與系統整合說明

SR6-11C 系統平台

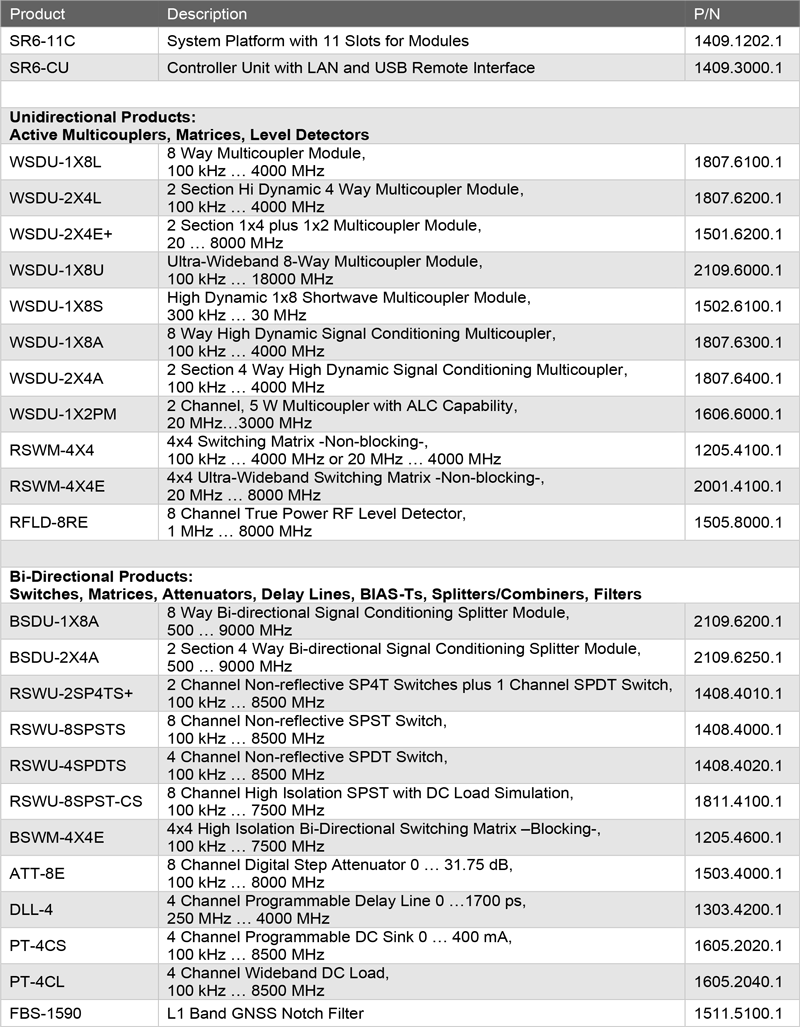

WSDU-1X8S 模組設計用於整合至 SR6-11C 系統平台中，SR6-11C 提供 11 個模組插槽，可容納射頻切換器（RF switches）、矩陣模組（matrices）、多工耦合器（multicouplers）、衰減器（attenuators）、BIAS-T、電平偵測器（level detectors）、雙向分配器／合波器（bi-directional splitters/combiners）等訊號調理模組與控制單元；若需啟用 WSDU-1X8S 的模組狀態監控功能，需搭配 SR6-CU 控制器單元使用。

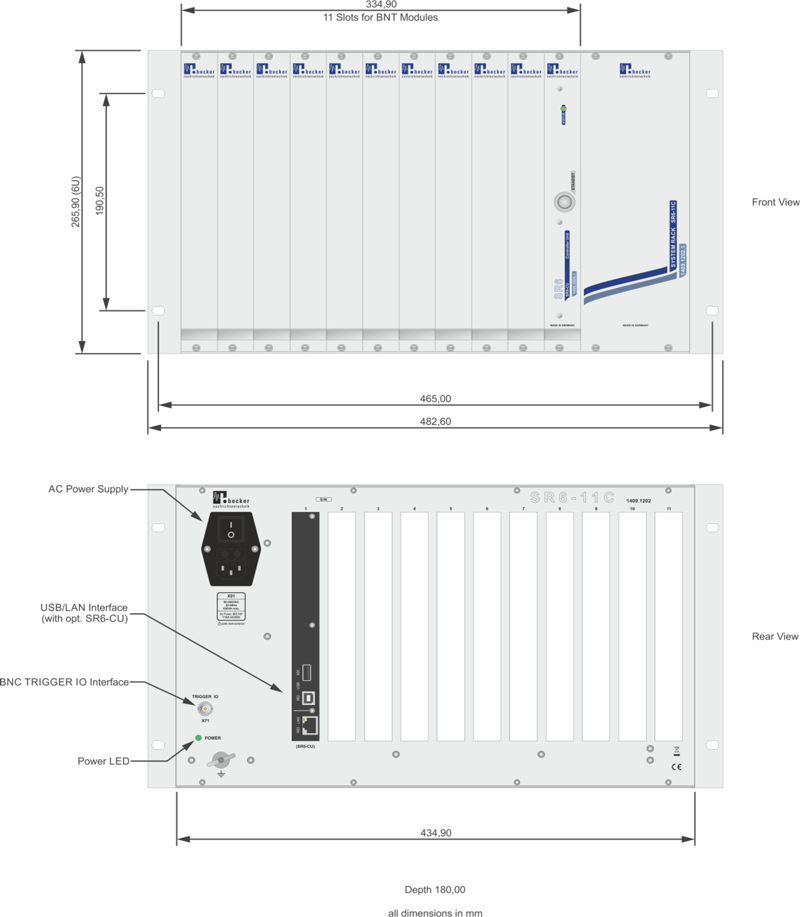

SR6-11C 系統平台尺寸
