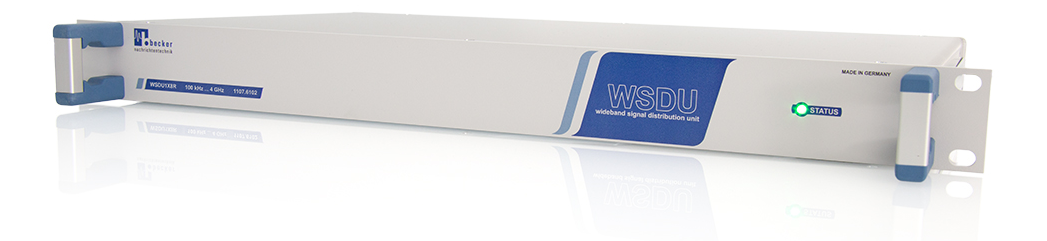

WSDU-1X8R 1x8 高動態寬頻訊號分配器
無損 1 對 8 分配，涵蓋 100 kHz～4 GHz
高動態、低雜訊、超高隔離
WSDU-1X8R 為一款寬頻分配器（Wideband Multicoupler），可將來自單一共用輸入埠的訊號，等量無損地分配至 8 個輸出埠；此機種具備高動態範圍特性，涵蓋頻率範圍從 100 kHz 至 4000 MHz，特別適用於從長波（LW）至極高頻（UHF）範圍內之廣播訊號分配應用。
WSDU-1X8R 提供交流（AC）與直流（DC）兩種供電選項；針對 V/UHF 應用場景，亦可選配內建高通濾波器；此外，內建監控埠可於系統運行中進行不中斷檢測與維護，適用於複雜系統架構。
產品特點
- 寬頻設計
- 高動態範圍
- 無損訊號分配
- 輔助輸入／輸出埠
- 提供 AC 與 DC 電源供應版本
- 可選配 VLF/HF 抑制濾波器
- 超低抖動（Ultra Low Jitter）
應用場景
- 天線射頻訊號分配
- 無線電監聽
- 方向尋向系統
- 廣播與 GNSS（全球衛星導航系統）訊號分配
- 超低抖動的 Femto Clock 訊號分配
概覽
分配器（Multicoupler） 的設計目的，是將單一共用訊號源在不損失訊號等級且低失真的情況下，分配至多個輸出埠。在接收應用中，廣泛頻率範圍內存在大量射頻訊號，因此對分配器的線性度與雜訊特性提出了極高要求；WSDU-1X8R 即為因應此類須涵蓋至 4 GHz 頻率範圍之現代射頻訊號分配系統而設計的理想解決方案。
簡化方塊圖說明
WSDU-1X8R 可將單一輸入埠的訊號平均、等量無損地分配至 8 個輸出埠；此機種提供 AC 與 DC 電源供應版本，以因應不同應用場域需求。
無損的 1 對 8 訊號分配
輸入訊號經由寬頻低雜訊放大器放大處理，具備寬動態範圍，即使微弱訊號與高功率訊號共存時，也能線性放大不失真；因此，輸入訊號可穩定且無等級損失地傳送至 8 個輸出埠。

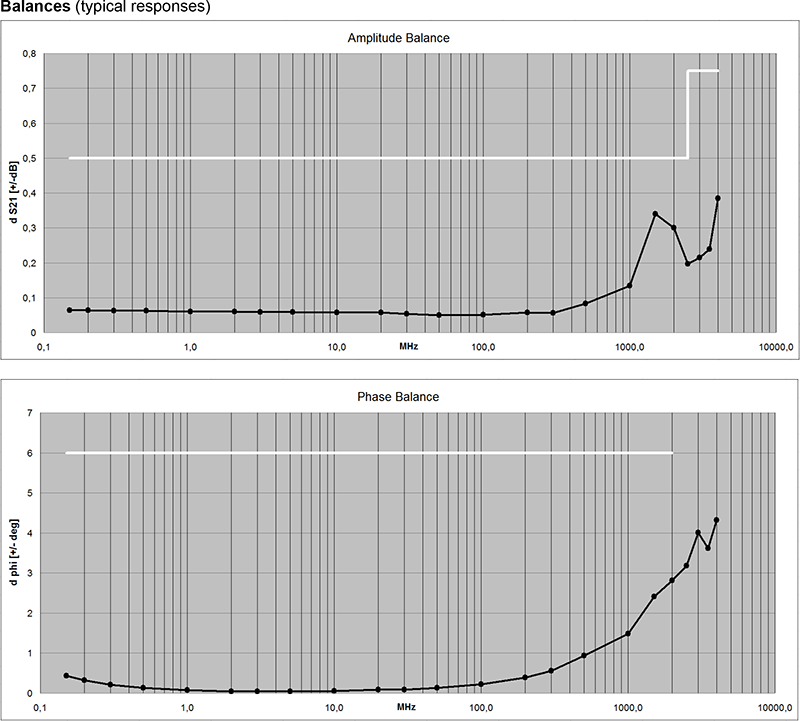

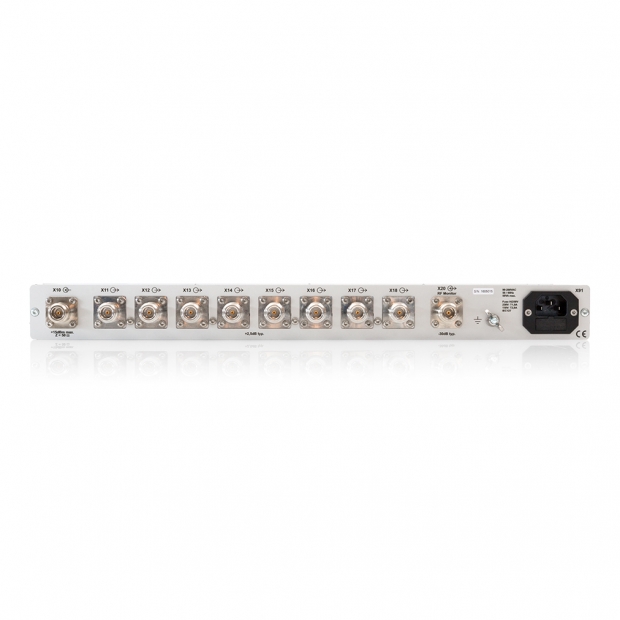

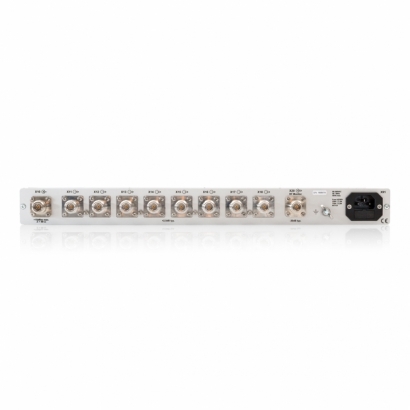

其分配硬體結構提供優異的相位與振幅平衡效能。所有輸入與輸出埠皆採用 N 型母接頭設計。
V/UHF 接收系統專用版本
針對 VHF 與 UHF 接收應用，WSDU-1X8R 提供輸入路徑內建 20 MHz 高通濾波器之版本，能有效抑制來自 LF（低頻）與 HF（高頻）頻段之非目標干擾訊號，例如鄰近的本地無線電台。

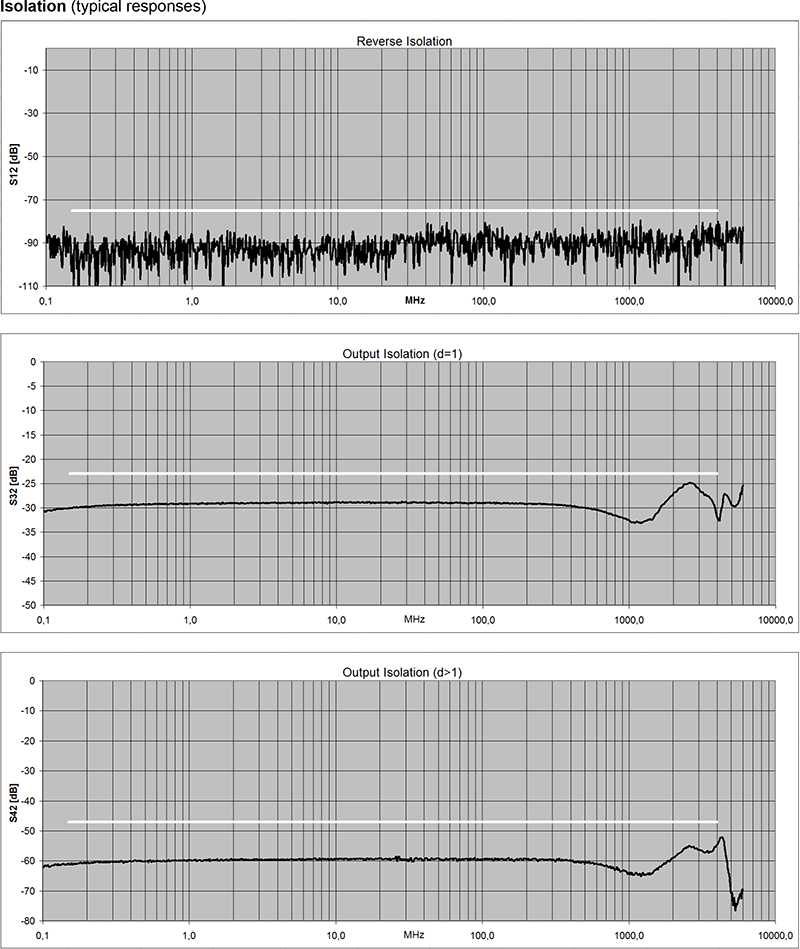

高輸出埠間隔離度
WSDU-1X8R 擁有高輸出埠間隔離度，可防止各個接收器之間因本地振盪器（Local Oscillator）或訊號合成器（Synthesizer）互相干擾，確保訊號路徑彼此獨立、不互影響。
輔助埠設計
針對運作期間的維護需求，WSDU-1X8R 設計有輔助埠（Auxiliary Port），可輸出完整訊號頻譜，並支援不中斷監控與量測。此外，亦可作為測試訊號注入點，用於功能驗證或診斷用途。

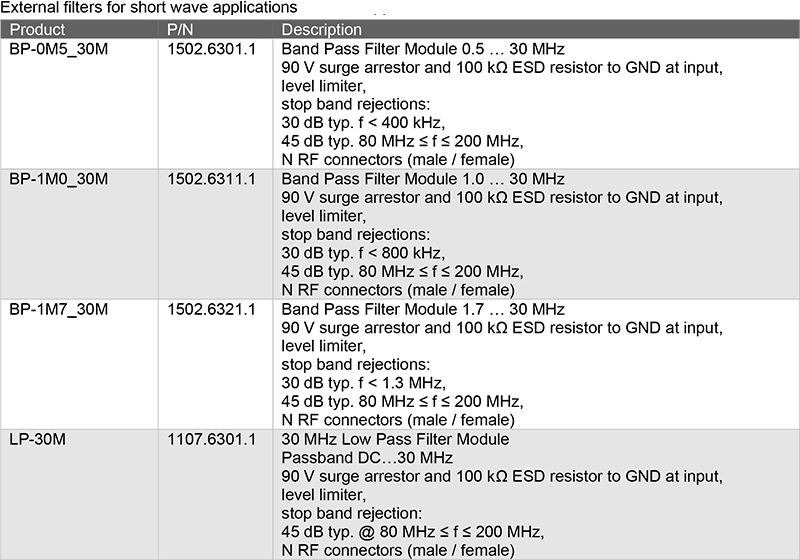

短波專用濾波器

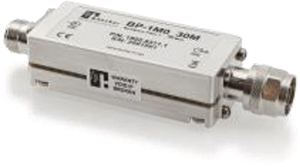

針對短波（Short Wave）應用場景，亦可搭配外部安裝之頻帶通濾波器（Bandpass Filter）使用，可有效濾除頻外雜訊，以避免短波頻段產生非線性失真。此類濾波器可直接安裝於 WSDU-1X8R 的 RF 輸入端，安裝與維護便利。

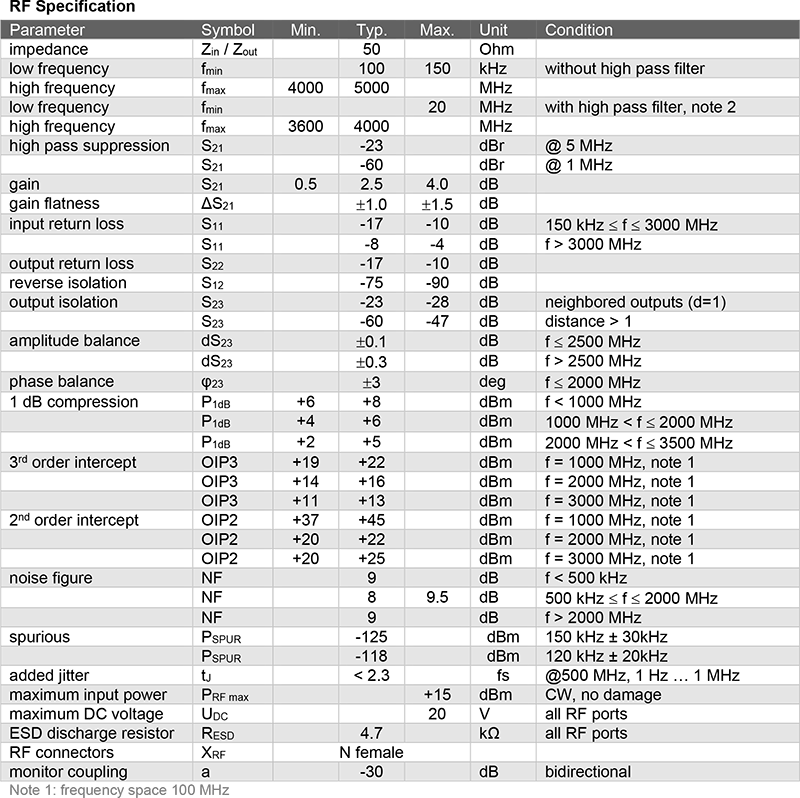

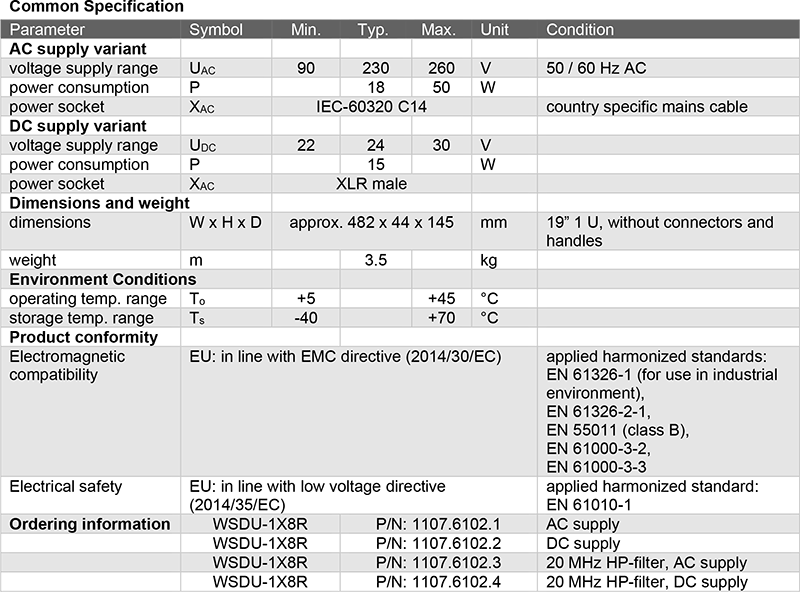

技術規格

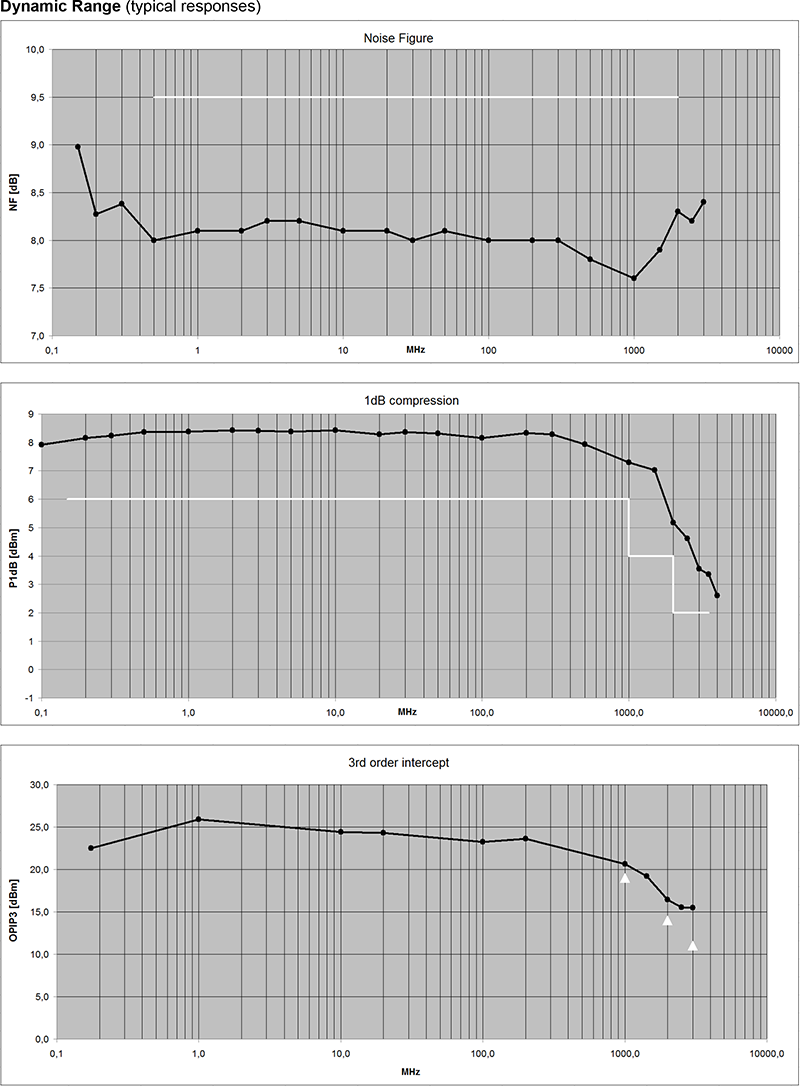

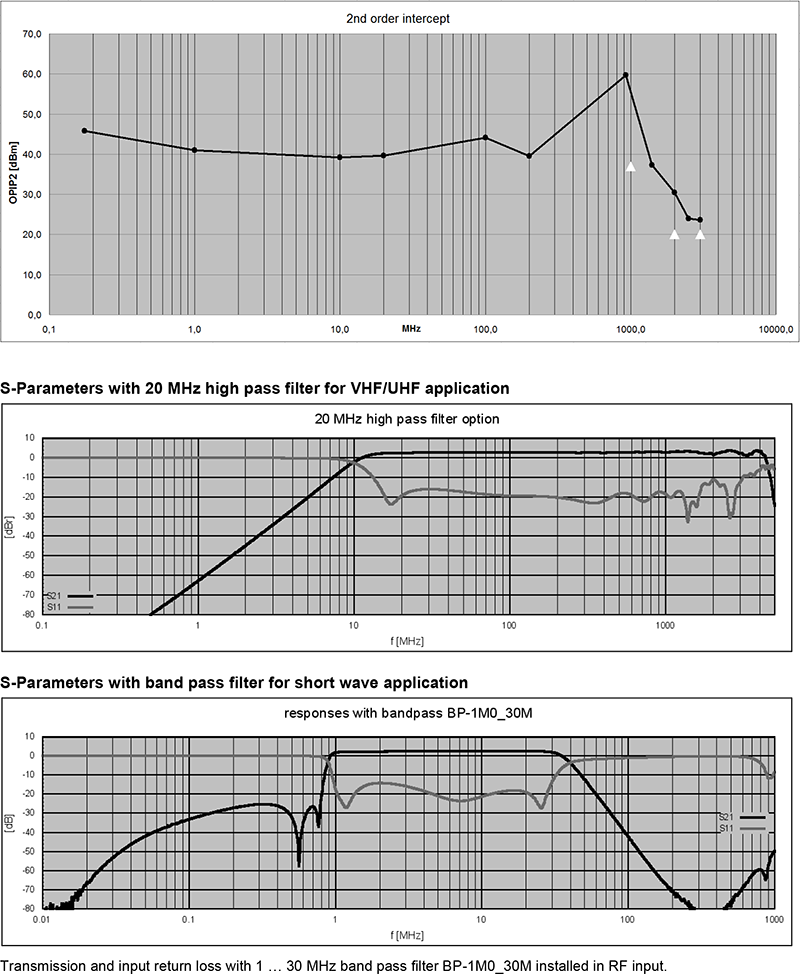

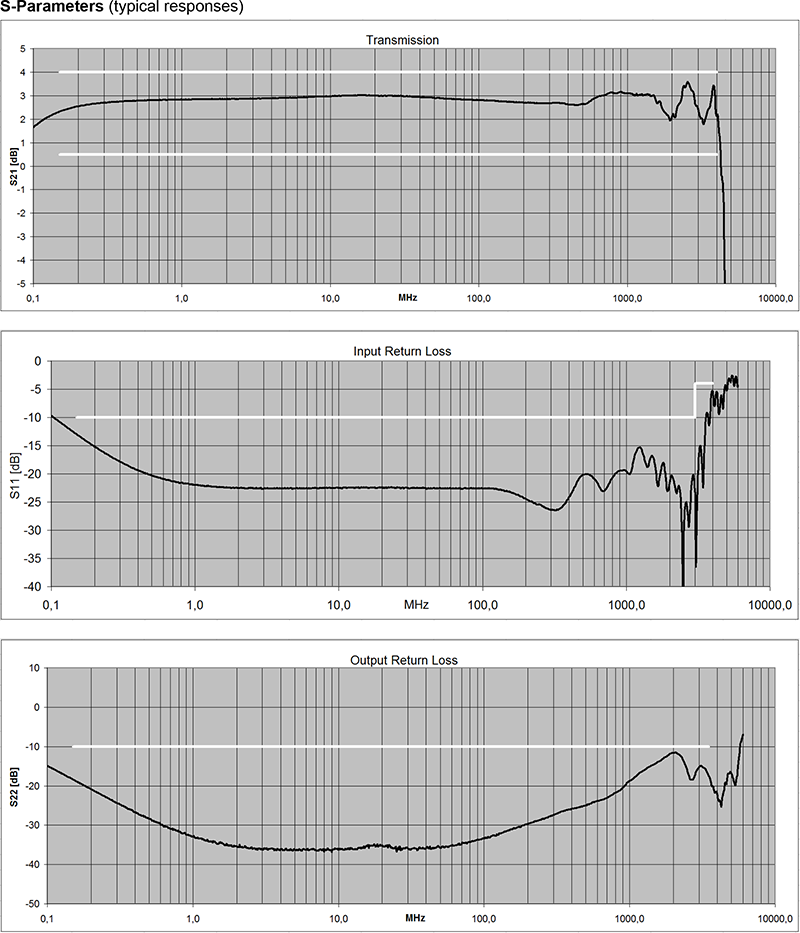

效能

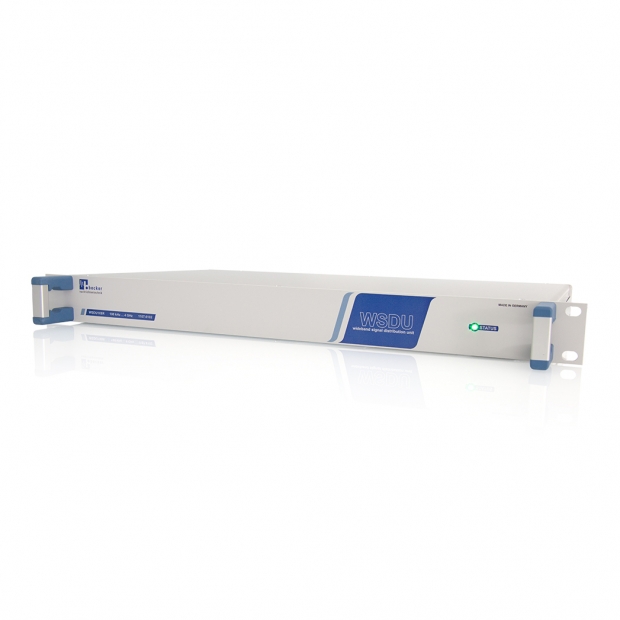

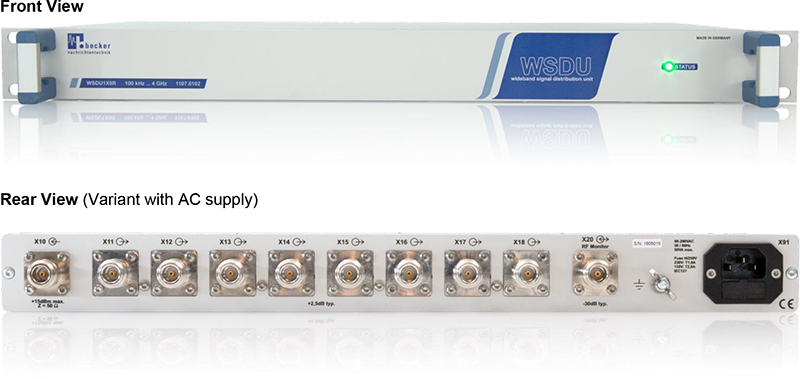

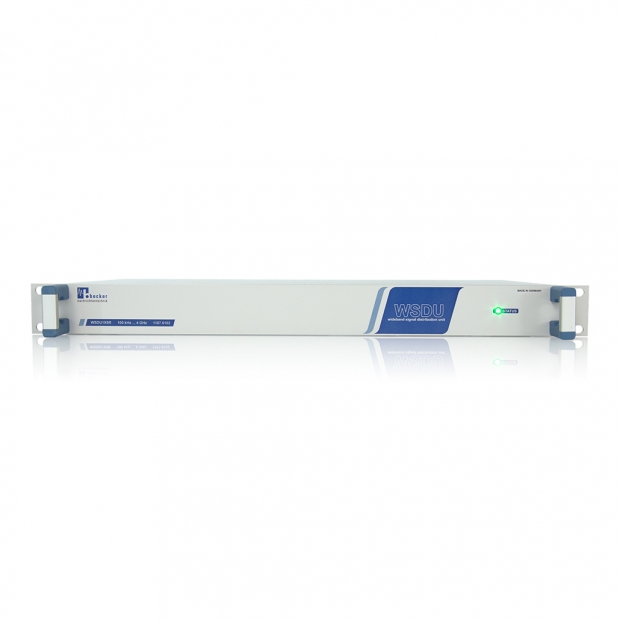

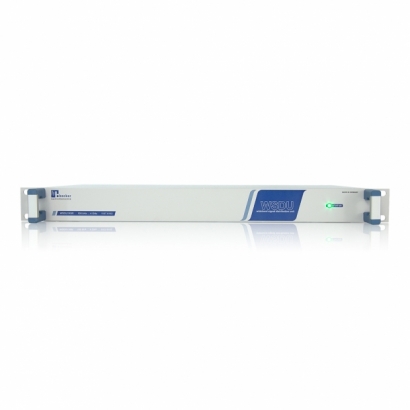

外觀
尺寸

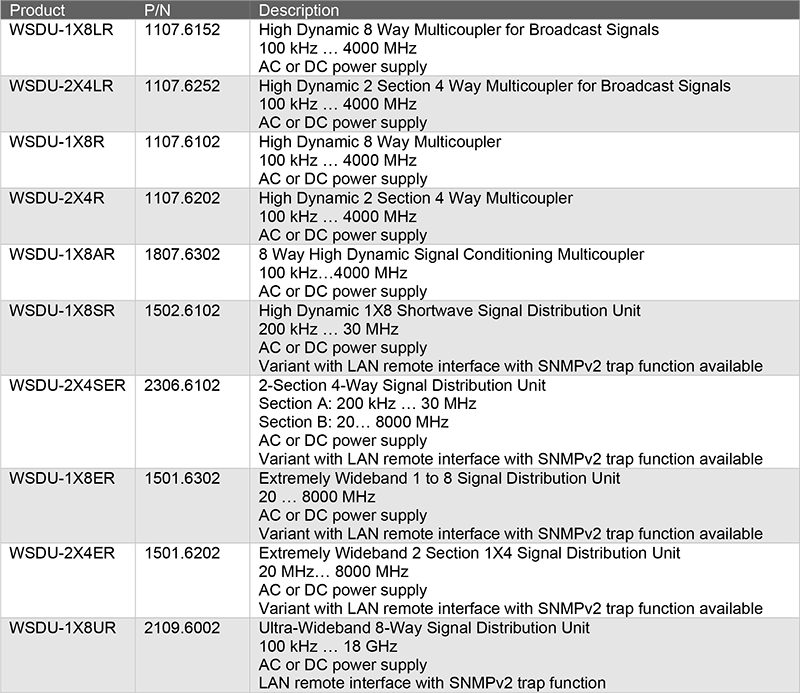

相關產品
下載
