WSDU-1X8LR 1x8 高動態寬頻訊號分配器
高動態 × 寬頻覆蓋 × 無損 1 分 8
打造穩定可靠的射頻訊號分配核心
WSDU-1X8LR 為一款寬頻分配器（Multicoupler），可將單一輸入埠的射頻訊號無損分配至八個輸出埠，覆蓋頻率範圍達 100 kHz 至 4000 MHz；此機種具備高動態範圍設計與小型化結構，特別適用於從長波（Long Wave）至 UHF 頻段的廣播訊號分配需求。內建訊號監控埠，可於系統運行期間即時監測與維護，適合導入於複雜系統中。
產品特點
- 寬頻覆蓋（100 kHz～4000 MHz）
- 高動態範圍設計
- 無損訊號分配
- 具備輔助輸入/輸出埠（Auxiliary Port）
- 輸出埠間具高隔離度（High Port-to-Port Isolation）
應用場景
- 廣播訊號分配系統
- 產品開發、量產、驗證與品質保證流程
- 支援 AM、FM、IBOC（In-Band On-Channel）、DAB、DVB-T、GNSS、SDARS（衛星數位音訊廣播服務）
系統概覽
多數待測物於研發或驗證階段，均需導入多種不同頻段的射頻訊號源，WSDU-1X8LR 具備寬頻與高動態範圍特性，可將單一射頻源訊號等量分配至最多八組輸出，並確保低失真與高保真度表現，是用於建構創新型廣播訊號分配系統的理想方案，涵蓋從 AM 到 SDARS 等各類訊號。
簡化方塊圖說明
此機種透過內建的寬頻低雜訊放大器，將輸入訊號線性放大後，無損地分配至八組等效輸出，即便微弱訊號與高功率訊號並存，亦能維持良好線性度；硬體結構提供優異的相位與增益平衡，所有埠口皆採用 N 型母頭。
無損訊號分配架構（1 分 8）
輸入訊號經過寬頻低雜訊放大器放大後，可線性且不失真地傳送至八組輸出。即使微弱訊號與強訊號同時出現，亦能穩定放大輸出，保持原始訊號的完整性與水準。
輸出埠間高隔離度設計
WSDU-1X8LR 提供優異的輸出埠對輸出埠隔離度，可防止接收端設備之間因區域振盪器或合成器而產生相互干擾，有效提升系統穩定性。
輔助埠應用
內建輔助埠提供與主輸出相同的完整頻譜，可用於運行期間進行不中斷監控；亦可反向作為額外訊號注入通道使用，靈活度高。

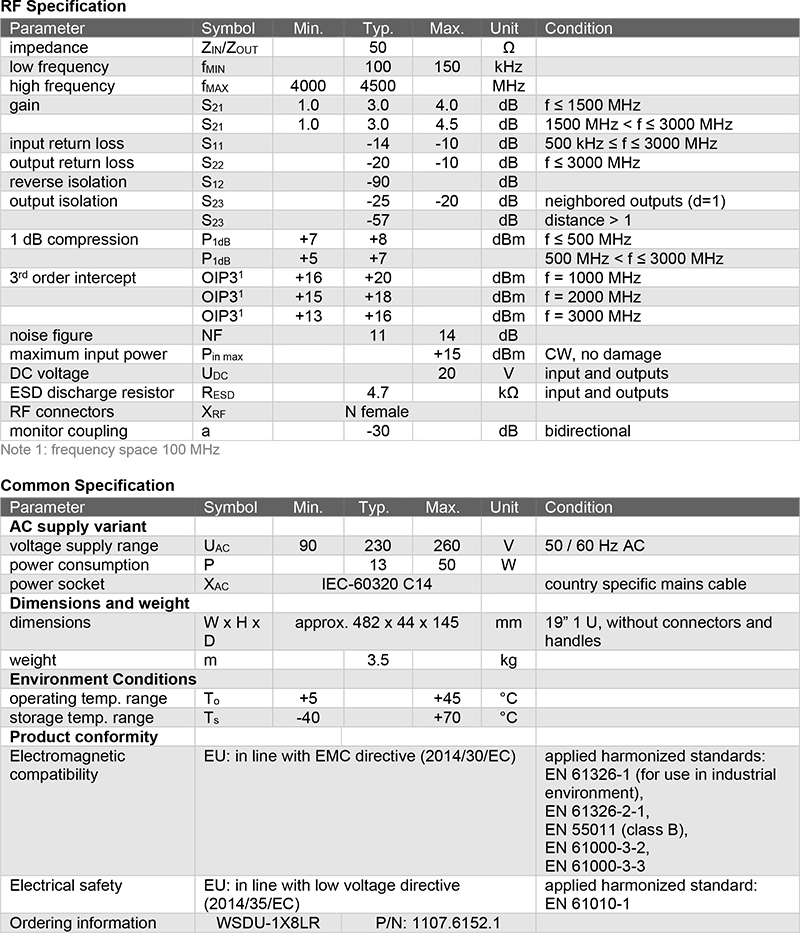

技術規格

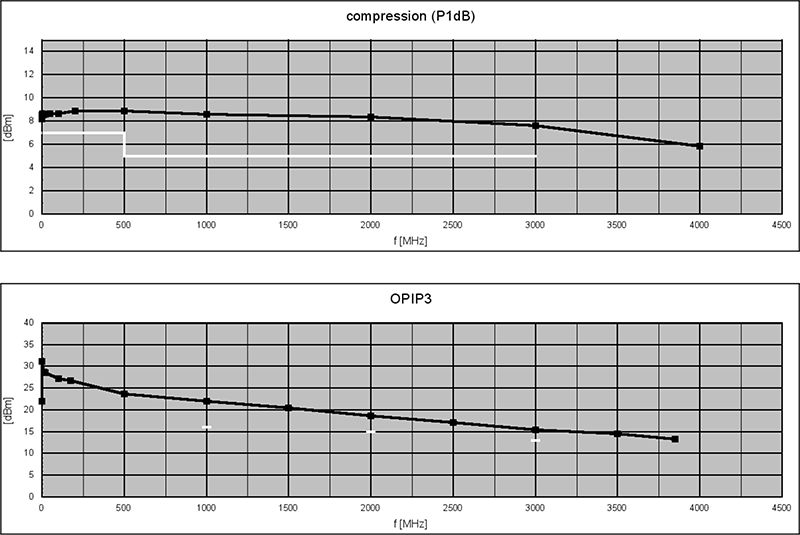

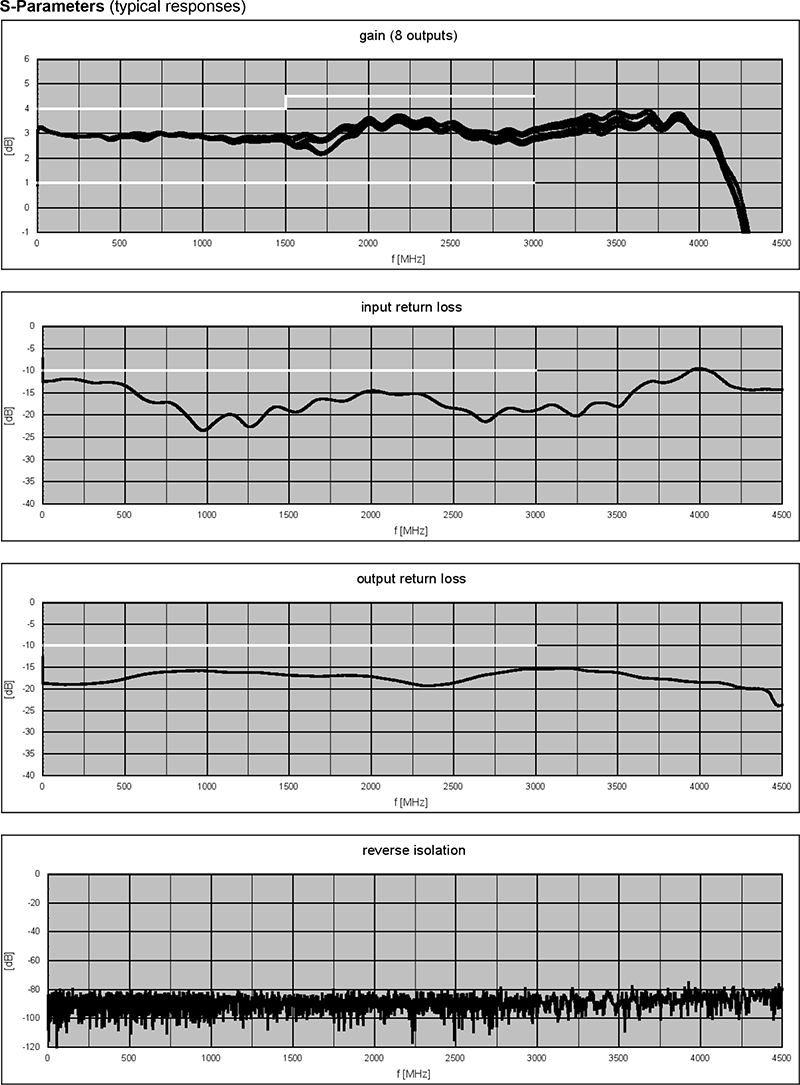

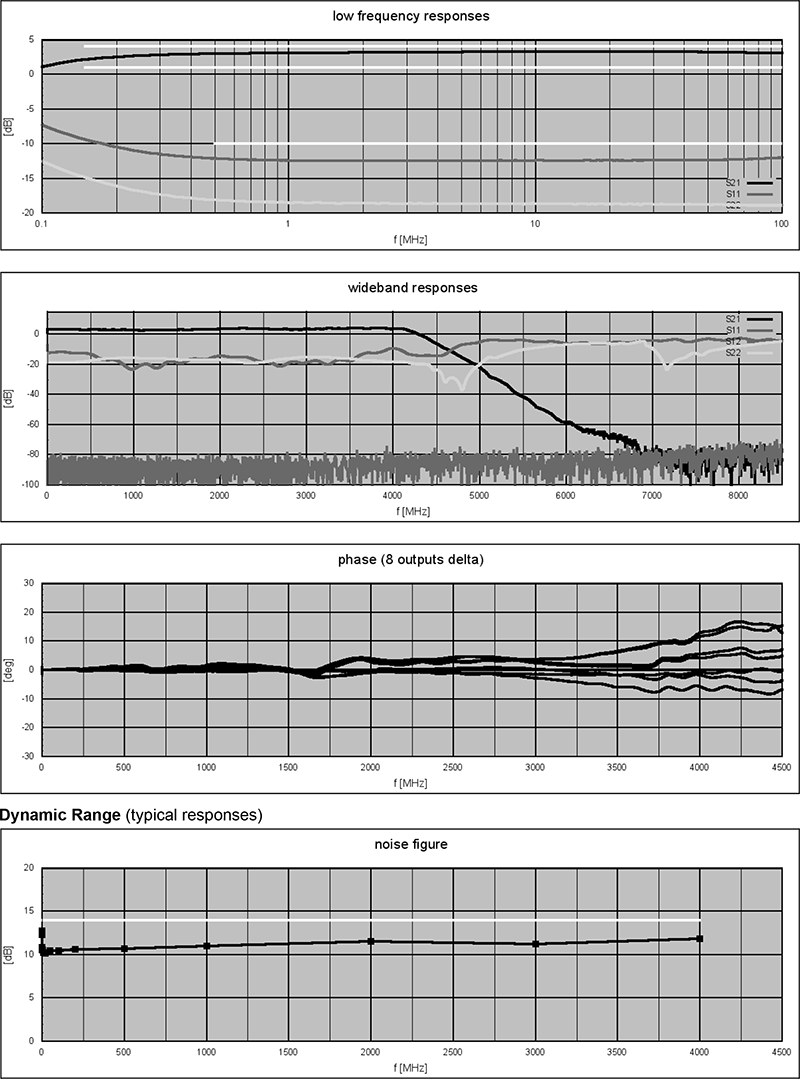

效能

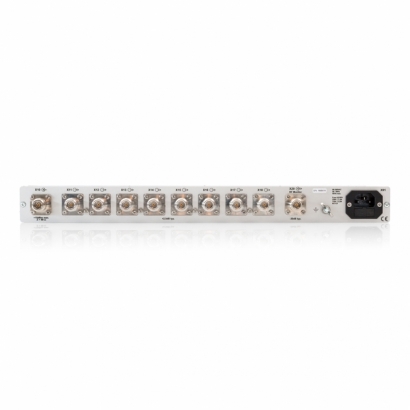

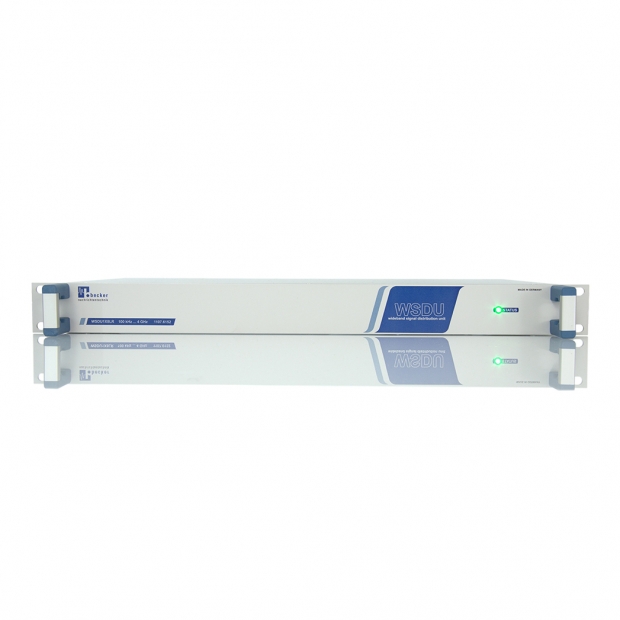

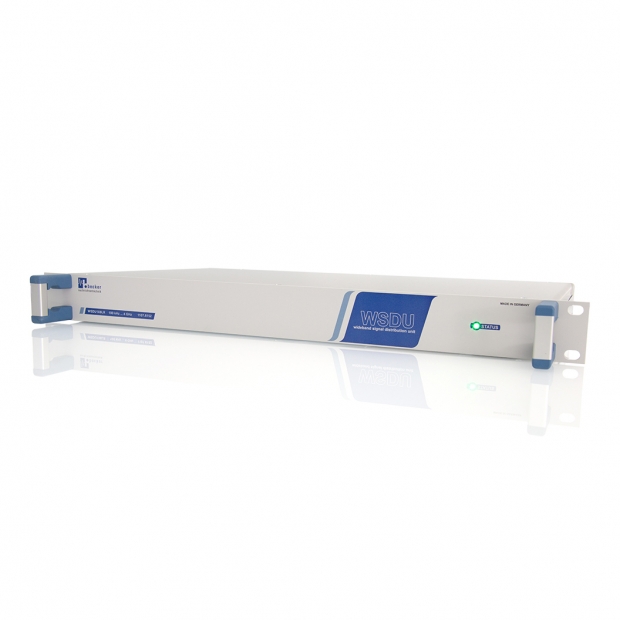

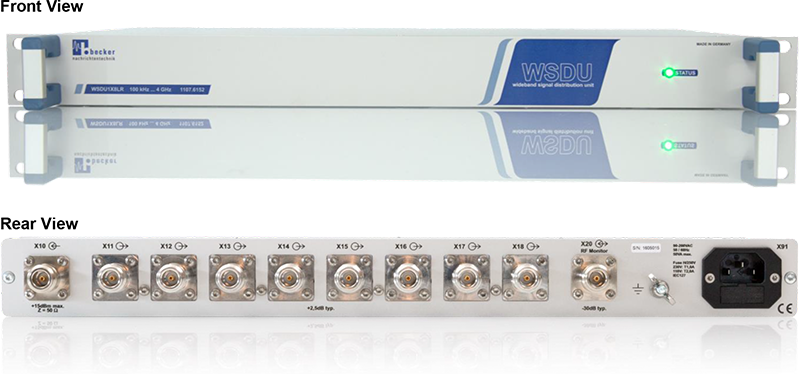

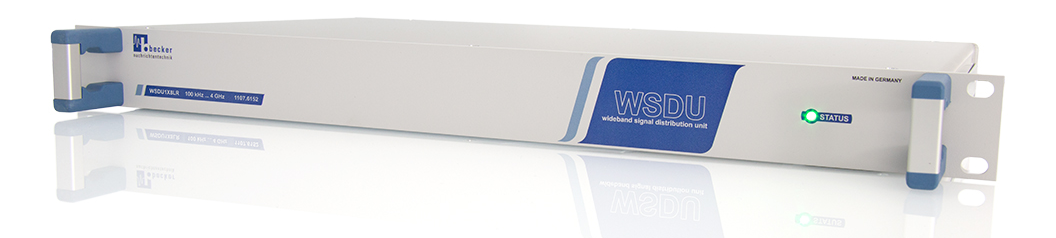

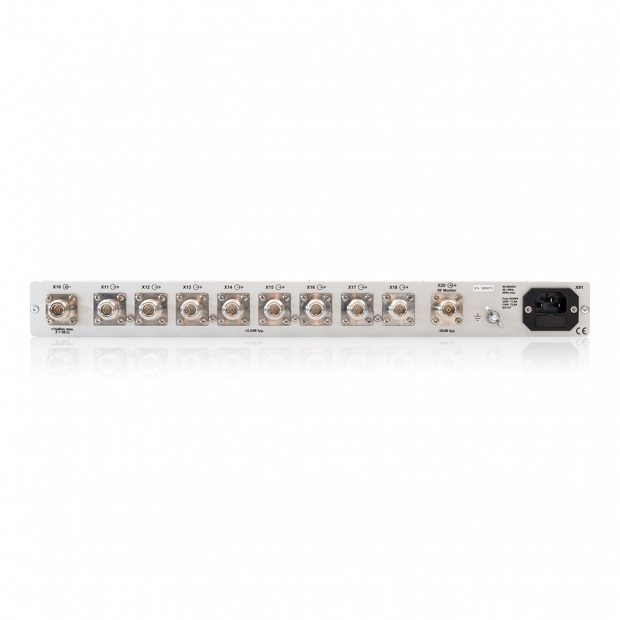

外觀
尺寸

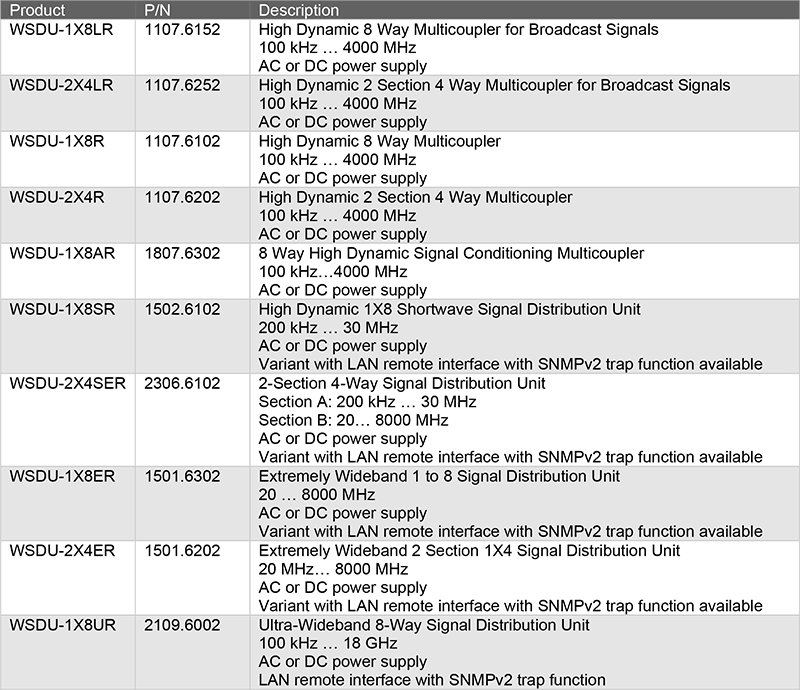

相關產品
