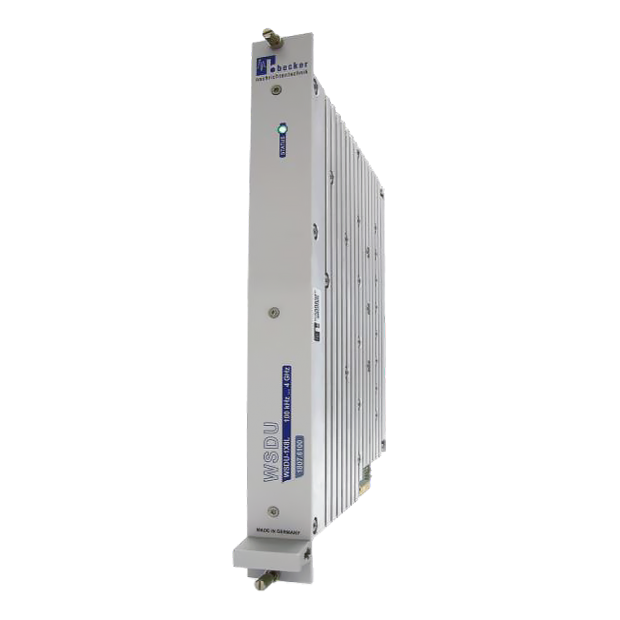

WSDU-1X8L 高動態多路耦合模組

寬頻覆蓋 × 高動態 × 無損分配，一模多測專為射頻驗證打造

WSDU-1X8L 為一款高效能寬頻訊號分配單元，採用主動式多路耦合器設計，可實現 1 輸入對 8 輸出的訊號分配，專為高精度、低雜訊的射頻應用需求所打造；其運作頻率範圍涵蓋 100 kHz 至超過 4000 MHz，覆蓋多種通訊與導航頻段，包括 AM、FM、DAB、GNSS 等。


模組採用插槽式設計，支援整合至 SR6-11C 系統平台，適用於研發、測試、生產與驗證等環境中對於高動態範圍、低損耗分配的需求。內建寬頻低雜訊放大器可提供約 3 dB 增益，同時具備高輸出間隔離度，有效避免端口間干擾，確保多路訊號穩定輸出。


其堅固鋁合金遮蔽結構，有效防止外部電磁干擾影響內部訊號品質，為高密度量測應用提供穩定可靠的射頻訊號環境。



特點

• 寬頻覆蓋範圍
• 高動態表現
• 訊號分配過程中無電平損耗

應用

• 廣播與 GNSS 訊號分配
• AM、FM、IBOC、DAB、DVB-T、SDARS
• GNSS 系統：GPS、Galileo、GLONASS、Beidou
• R&D（研究與開發）用途
• 產品驗證階段
• 生產測試環境

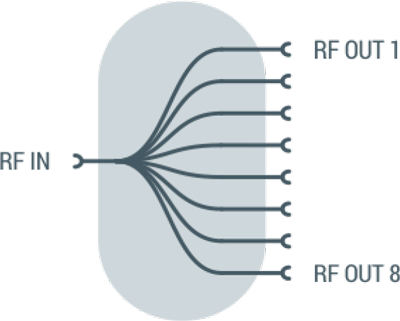

原理方塊圖

WSDU-1X8L 提供一組輸入埠，可將輸入訊號平均分配至 八組等效輸出埠。


無訊號電平損耗的分配

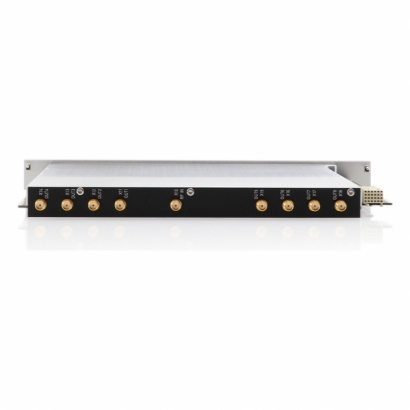

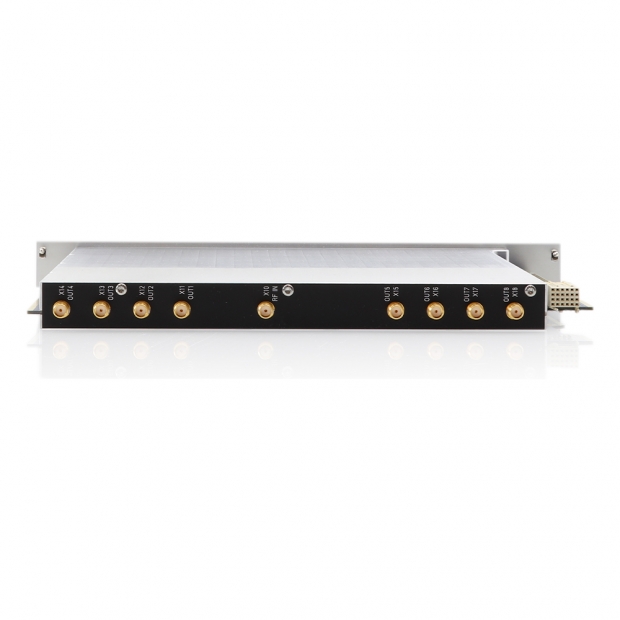

射頻（RF）輸入訊號透過一組寬頻低雜訊放大器進行放大處理，該放大器具備寬動態範圍，因此輸入訊號在分配至各輸出埠後，仍可提供約 3 dB 增益；RF 輸入與八組 RF 輸出皆採用 SMA 母接頭，並配置於模組後側。


寬頻分配系統

由於具備寬廣的頻率範圍，使 WSDU-1X8L 特別適用於如研究與開發（R&D）或生產測試等應用場景，此類應用通常需要將廣播與導航訊號分配至多組待測物（DUT）進行平行量測與驗證。


高輸出間隔離度

WSDU-1X8L 提供極佳的輸出對輸出隔離性能，因此即使某一輸出端的負載條件發生變化，也幾乎不會影響其他輸出端的功率電平，大幅提高整體系統穩定性與可靠度。


堅固設計

模組外殼採用鋁製遮蔽結構，可有效隔離外部無線電訊號對內部 RF 訊號的干擾，確保高穩定度與訊號完整性。

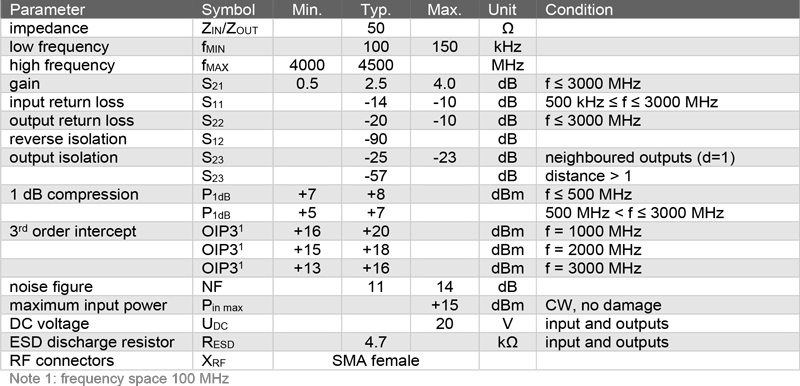

技術規格

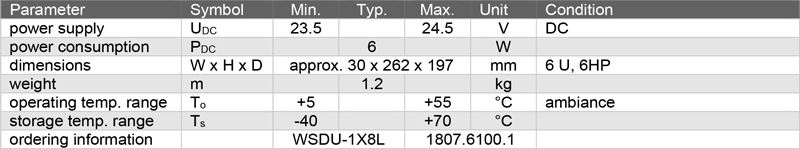

通用規格

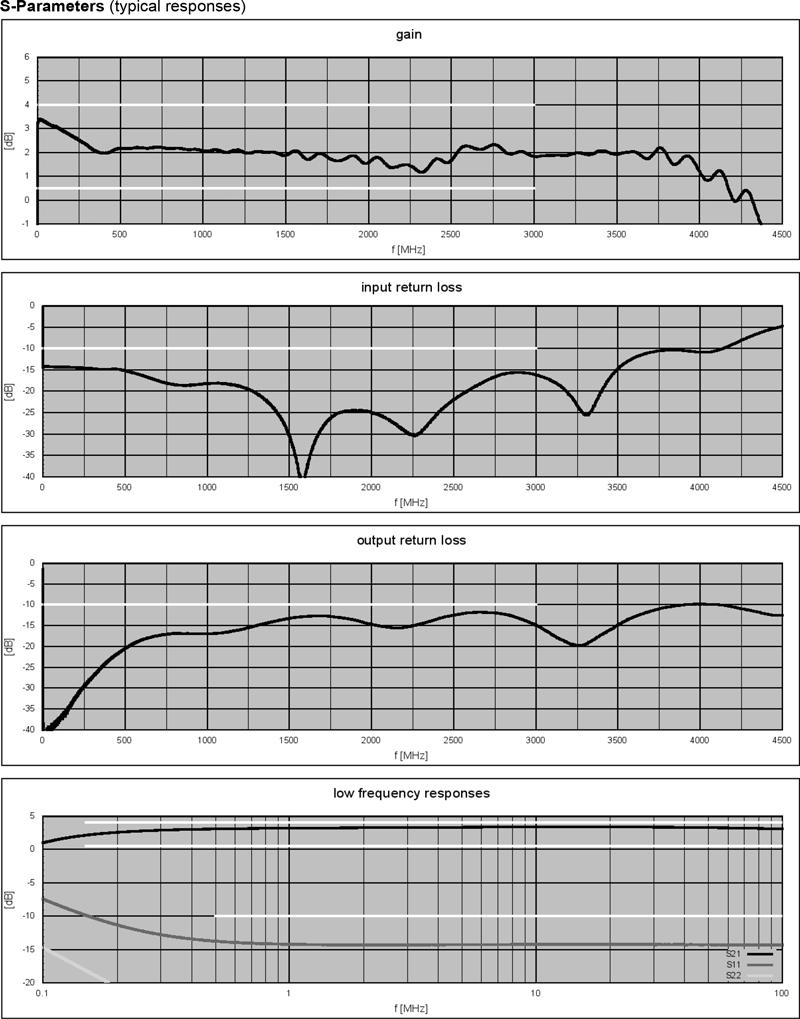

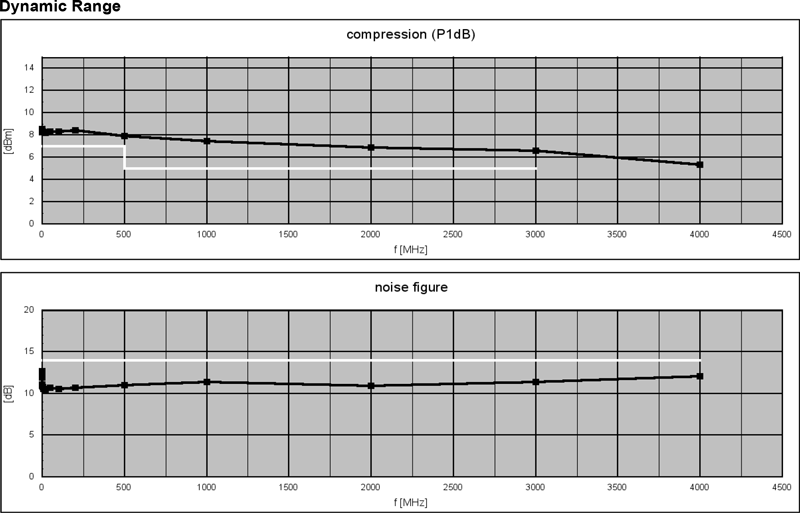

效能

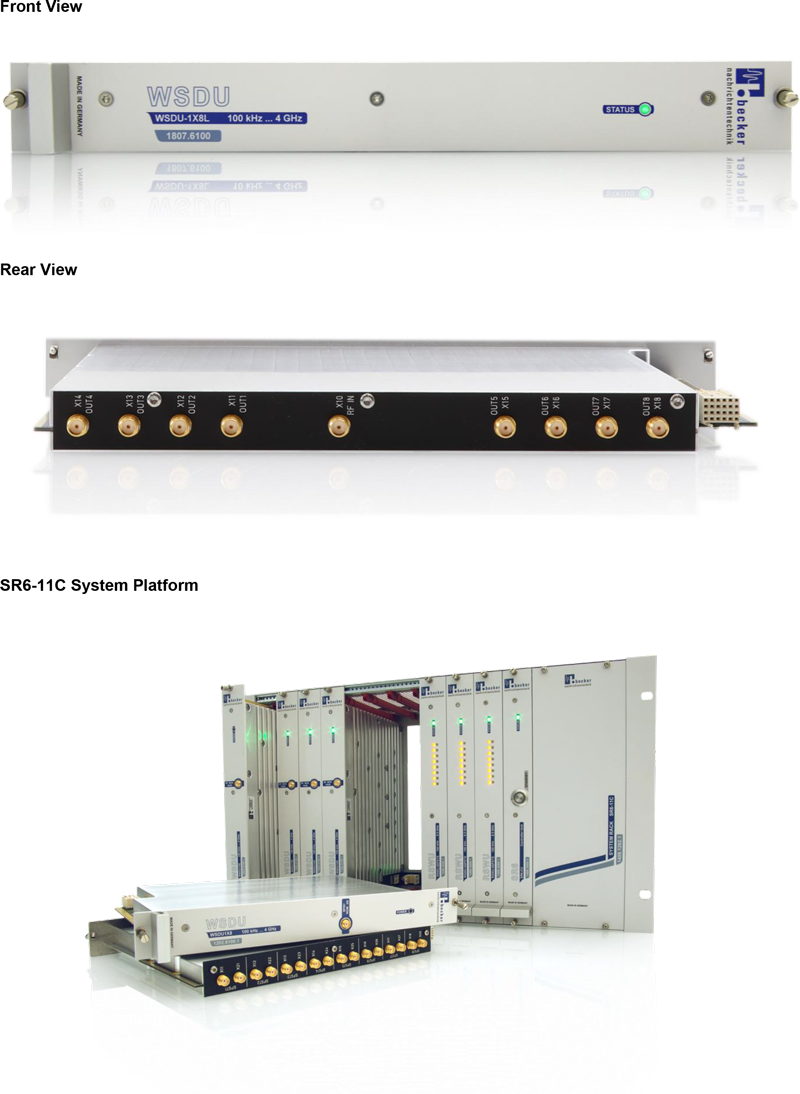

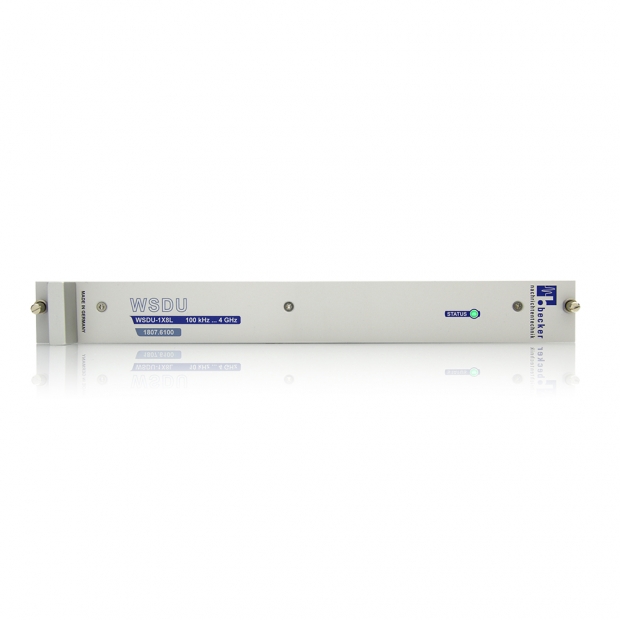

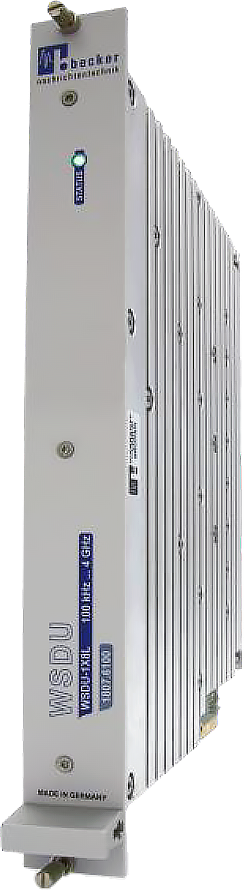

外觀與平台整合

SR6-11C 系統平台

WSDU-1X8L 模組專為整合至 SR6-11C 系統平台而設計；SR6-11C 提供多達 11 組模組插槽，可用於配置各類射頻模組，例如：射頻開關（RF switches）、訊號矩陣（matrices）、多路耦合器（multicouplers）、衰減器（attenuators）、BIAS-T 模組、電平偵測器（level detectors）、雙向分波／合波器（bi-directional splitters/combiners）等訊號調理模組，並可透過控制器模組進行集中管理；若需進行模組狀態監控，必須搭配使用 SR6-CU 控制器單元。

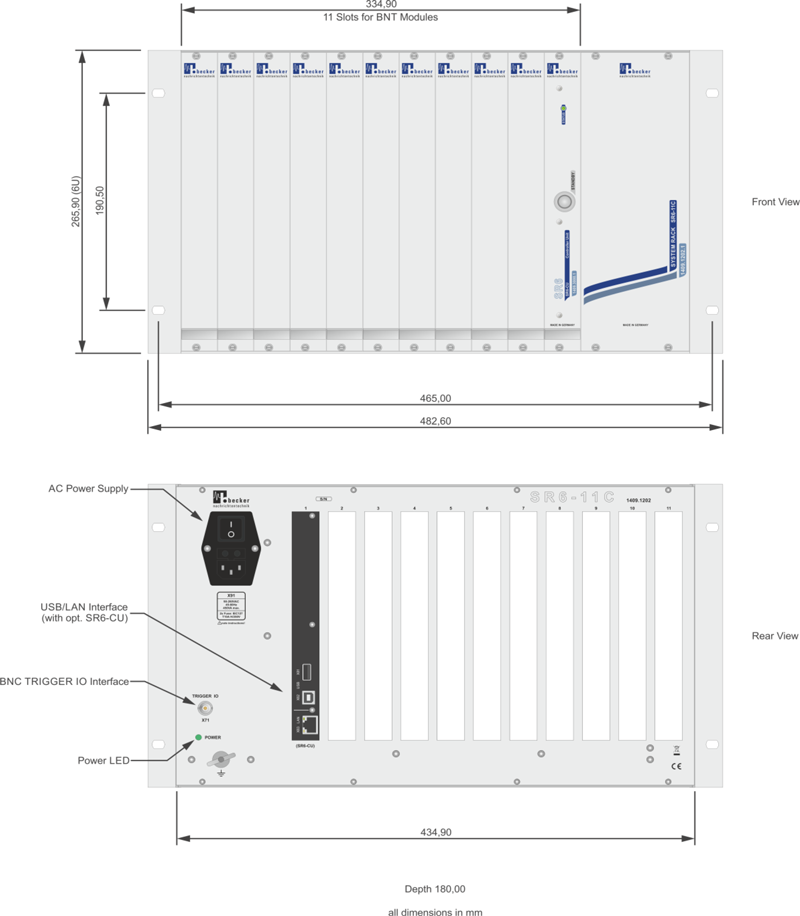

SR6-11C 系統平台尺寸

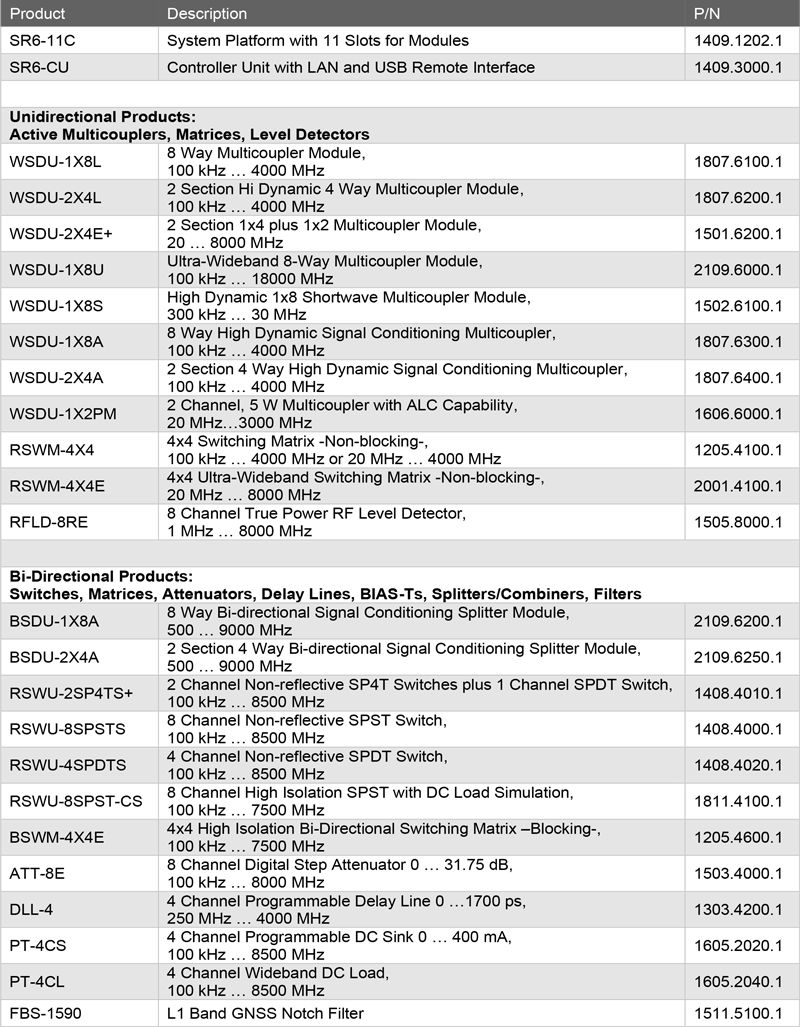

相關產品

下載

SR6-11C Datasheet >
WSDU-1X8L Datasheet >
Modular RF Systems Datasheet >
