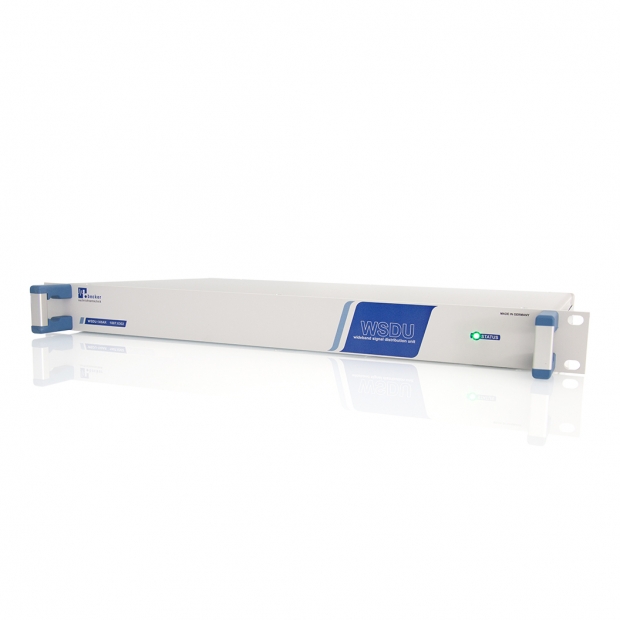

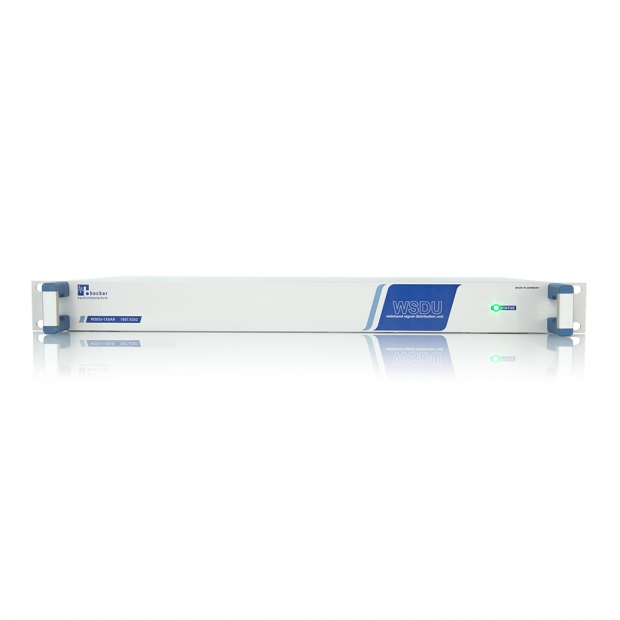

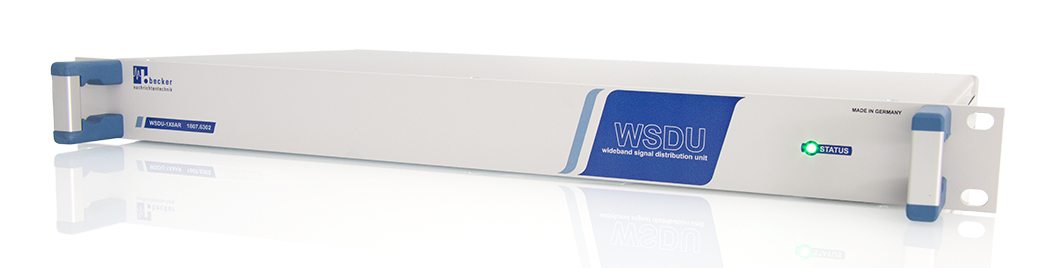

WSDU-1X8AR 1x8 寬頻訊號處理分配器 (100 kHz~4000 MHz)

高隔離 × 可程式化衰減 × 寬頻分配，一機整合多通道測試需求

WSDU-1X8AR 為一款寬頻主動式分配器，具備每通道獨立可調的輸出等級控制功能，每個輸出埠的增益可於 +9 dB 至 -86 dB 範圍內靈活設定，提供高達 95 dB 的寬廣動態調整範圍，滿足各種射頻測試與訊號模擬場景的需求。

此機種支援 100 kHz 至 4000 MHz 的超寬頻操作範圍，可同時涵蓋多種廣播訊號與全球導航衛星系統（GNSS）訊號的頻分多工（Frequency Division Multiplex）應用，適用於 AM、FM、DAB、DVB-T 等廣播頻段，以及 GPS、Galileo、GLONASS、Beidou 等多系統 GNSS 測試場景。

透過 WSDU-1X8AR，可將單一射頻來源訊號穩定且無等級損失地分配至多個量測端點；每個位置不僅可獨立調整所需的訊號輸出等級，亦可依測試需求快速套用預設的等級場景配置，提供高彈性、高效率的多埠管理機制。

該機種採用頻分多工架構，可有效降低射頻電纜的佈線需求與安裝成本，提升整體系統配置的彈性與經濟性；若需將寬頻訊號進一步拆分至不同廣播頻段，以分別輸出至多組待測物（DUT），可搭配使用 Becker 所提供的 FDMX 與 FDMX-PT 頻率解多工器（Frequency De-Multiplexer）進行頻率拆分作業，實現完整可控、靈活擴充的多通道分配架構。

產品特點

寬頻支援（100 kHz ~ 4000 MHz）
高達 95.25 dB 衰減動態，滿足各類量測需求
每個輸出埠具備可獨立控制之可程式化步進衰減器
具備高輸出埠間隔離度，避免通道間干擾
支援 USB 與 LAN 遠端控制介面，整合性高

應用場景

廣播與 GNSS 訊號分配應用
支援多種廣播技術標準：AM、FM、IBOC、DAB、DVB-T、SDARS
全球導航系統訊號測試：GPS、Galileo、GLONASS、Beidou
通訊切換場景（Handover Scenario）模擬與驗證，適用於多天線接收環境下的訊號切換測試

無損功率分配

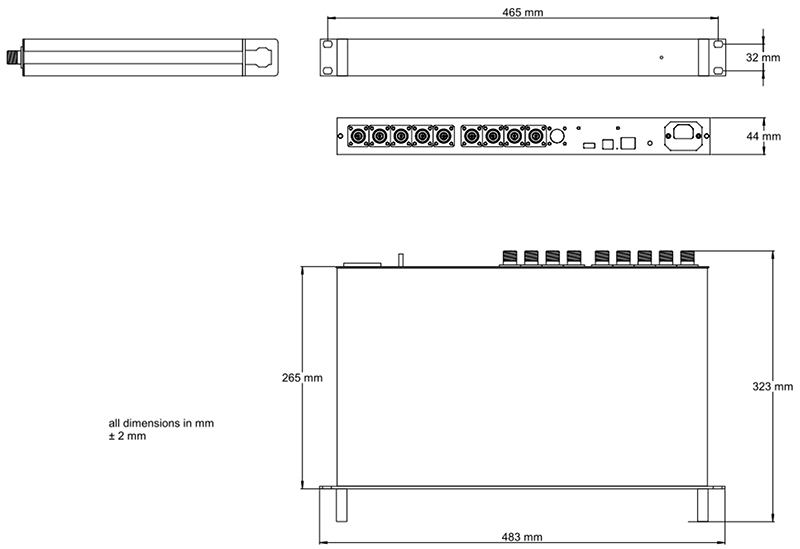

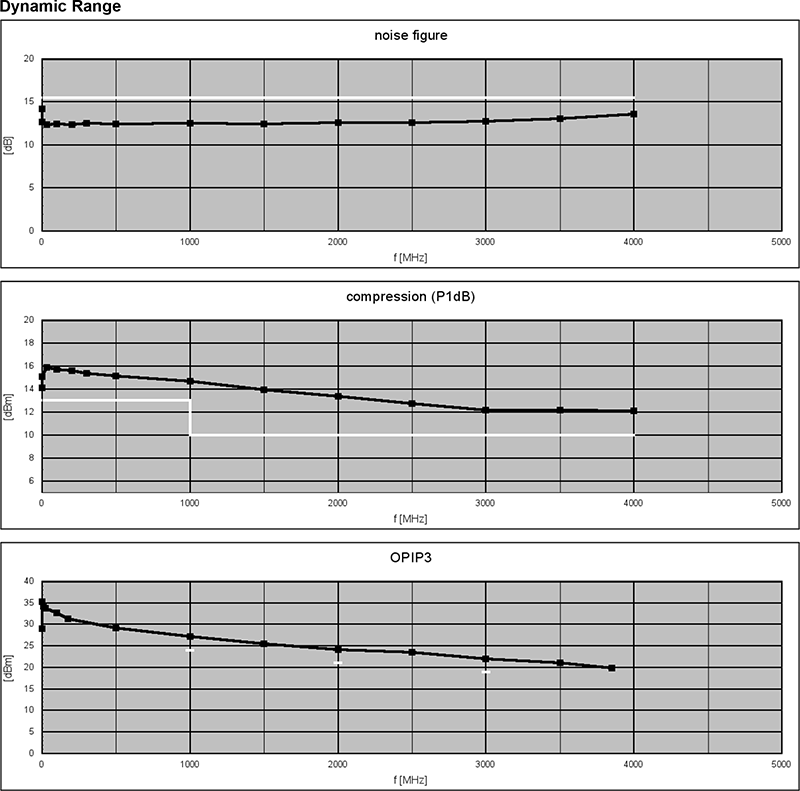

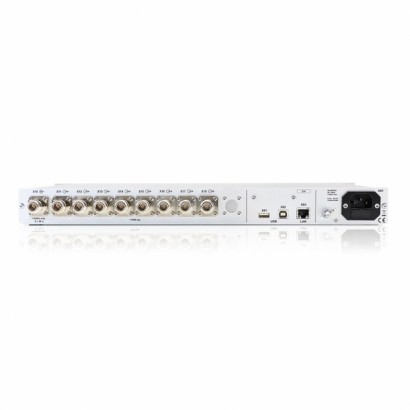

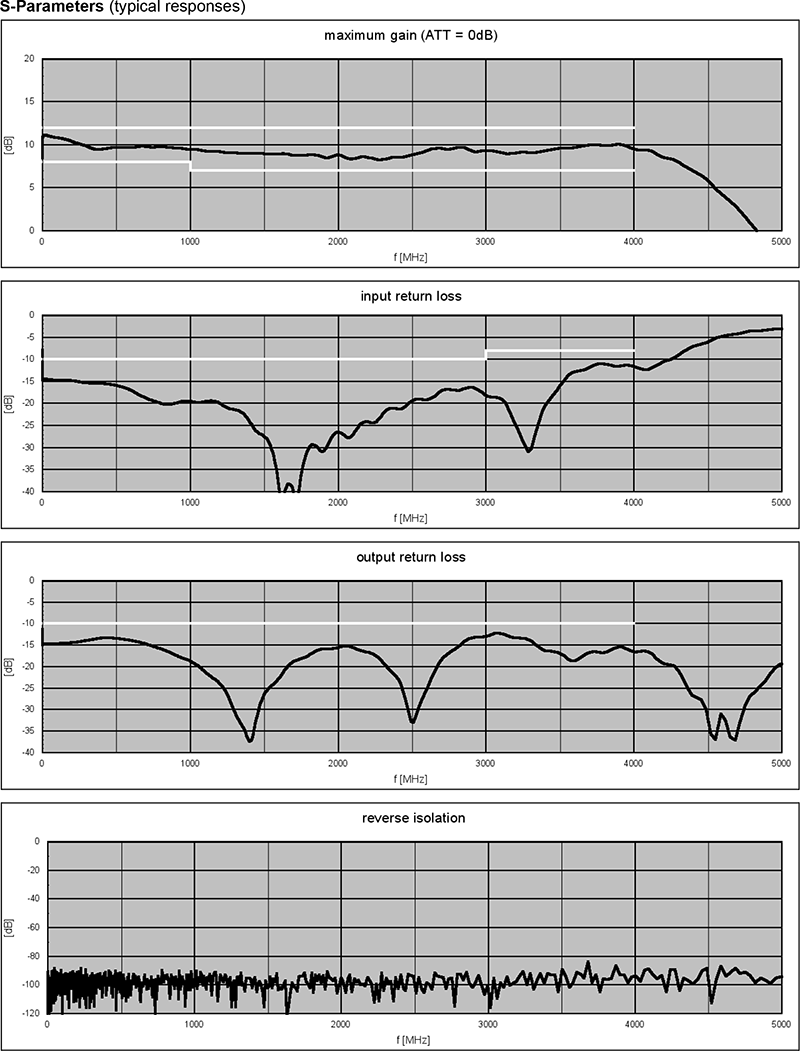

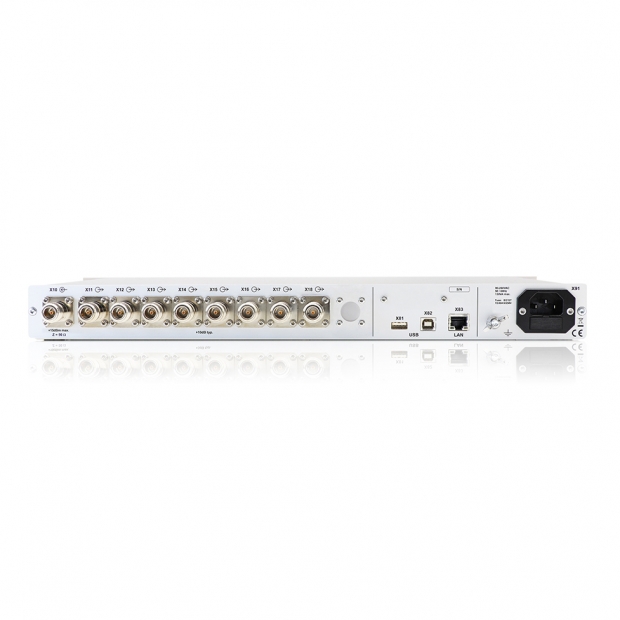

射頻輸入訊號會經由 寬頻低雜訊放大器（LNA）放大，具備寬廣動態範圍，使輸入訊號在分配至八個輸出埠時，仍可維持穩定且無功率損耗的輸出特性，最高可提供 +9 dB 增益；所有輸入與輸出埠均配置於機身後方，採用 N 型母頭（N female）連接器，確保連接穩固與高頻率相容性。

寬頻訊號分配系統

WSDU-1X8AR 的寬頻特性使其特別適用於研發（R&D）環境與產線自動化測試流程，在廣播、GNSS 等應用場景中，能夠有效地將一組射頻訊號分配至多組待測物（DUT），提升測試效率與佈建靈活度。

高輸出動態範圍

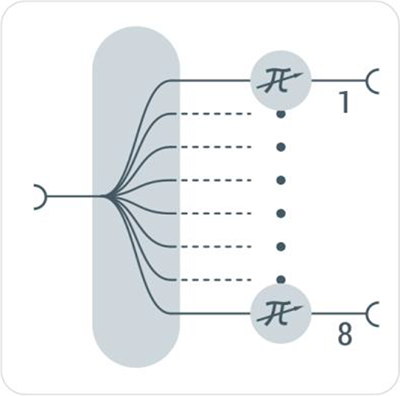

每個輸出埠皆搭載一組可程式化衰減器，衰減動態範圍達 95.25 dB，並支援 0.25 dB 精細步進單位設定，可根據測試需求對每個輸出通道進行獨立等級配置，滿足高精度量測與模擬場景。

高輸出埠間隔離度

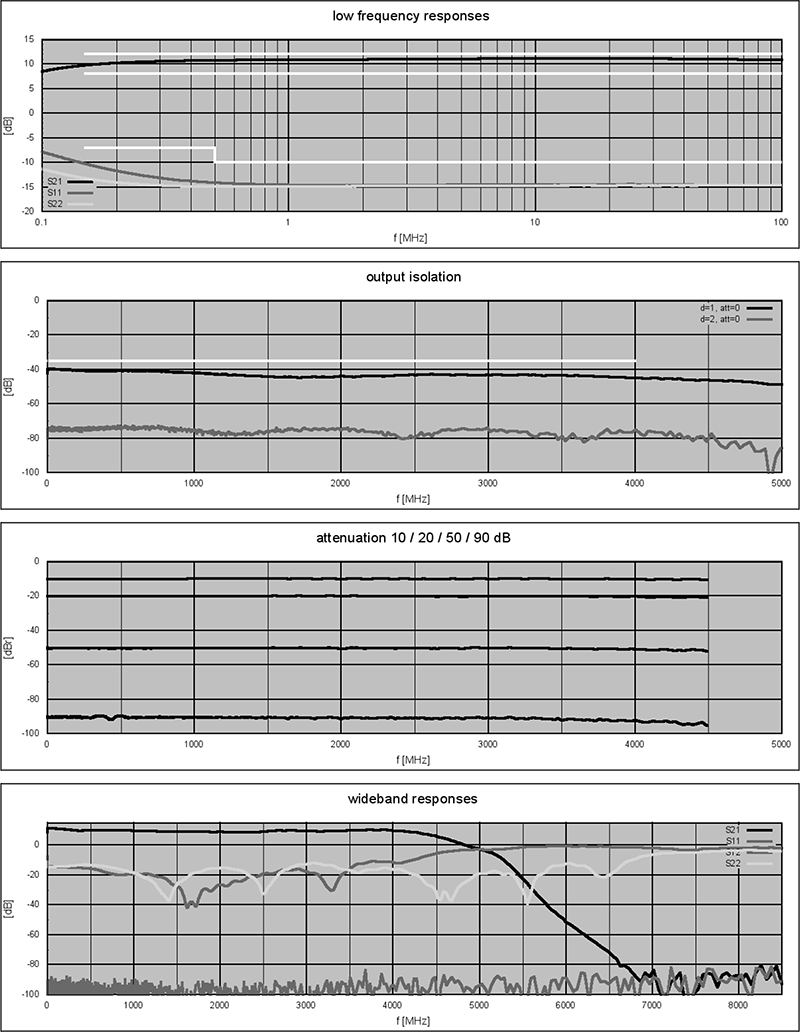

WSDU-1X8AR 提供 高輸出埠間隔離度（High Output-to-Output Isolation），可有效防止不同輸出通道間產生干擾，避免接收器之間因本地震盪器（Local Oscillators）或合成器（Synthesizers）造成的雜散訊號耦合，確保多通道環境中每一路訊號的獨立性與純淨度。
