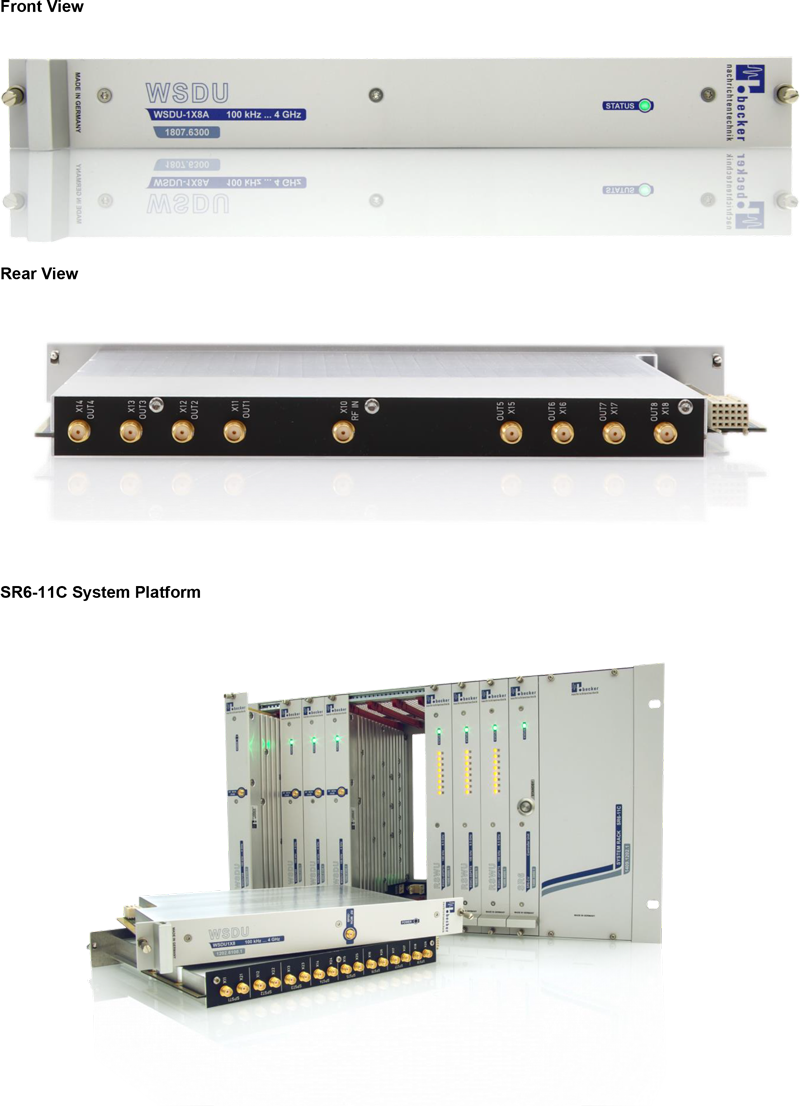

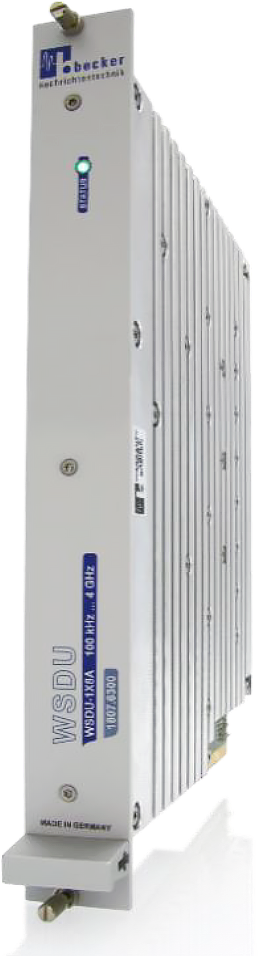

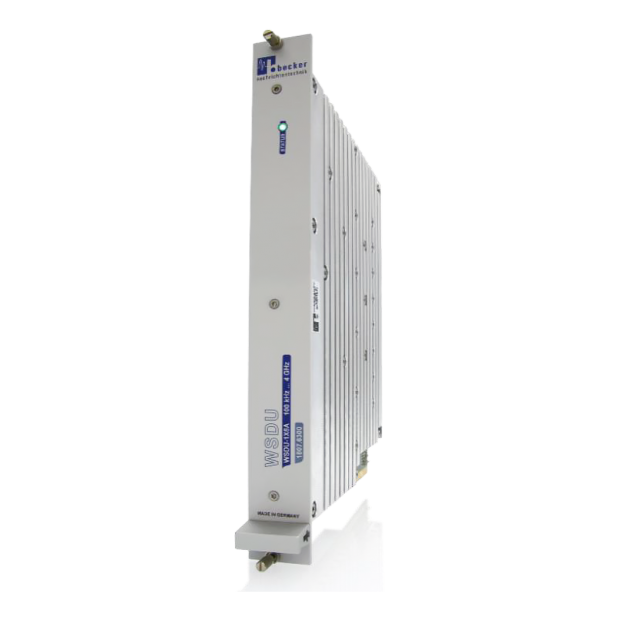

WSDU-1X8A 高動態訊號調整多工耦合器

精準分配 × 高動態範圍 × 多埠獨立控制

WSDU-1X8A 為一款寬頻訊號分配模組，內建具可程控衰減功能的主動式多工耦合器（Multicoupler），可針對每一路輸出獨立設定訊號電平，實現高動態範圍調整，模組支援 100 kHz 至超過 4000 MHz 頻率範圍，提供 8 埠等效輸出；每一輸出路徑皆具獨立可調特性，可依不同應用需求精細調整；本模組採插槽式設計，可直接整合至 SR6-11C 系統平台中。



產品特點

• 寬頻覆蓋
• 高動態範圍
• 廣輸出等級調整範圍

應用領域

• 廣播與 GNSS 訊號分配
• AM、FM、IBOC、DAB、DVB-T、SDARS 等通訊系統
• GNSS 系統：GPS、Galileo、GLONASS、Beidou
• 研發用途（R&D）
• 產品驗證階段

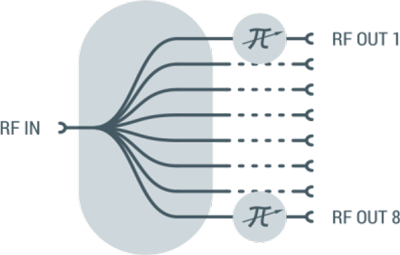

主要功能方塊圖

訊號分配無電平損失

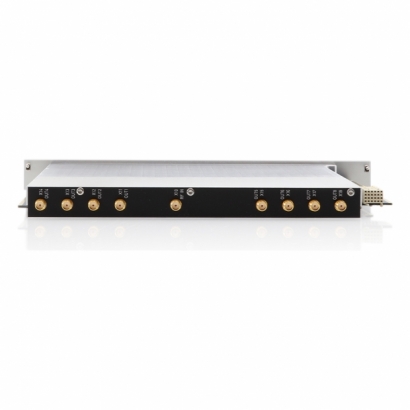

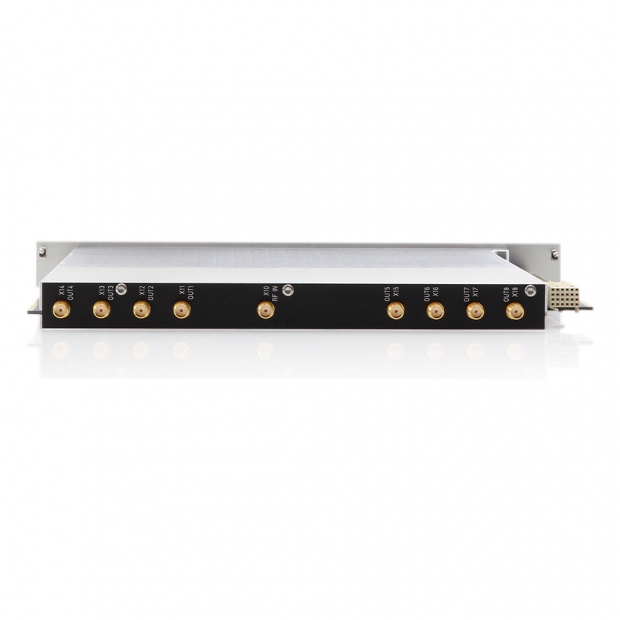

此模組透過寬頻低雜訊放大器（Low-Noise Amplifier）對射頻（RF）輸入訊號進行放大，具備寬動態範圍，可確保分配至八個輸出埠時仍維持穩定增益；每個輸出埠最高可提供 9 dB 增益，確保訊號在多埠輸出下不失真、不衰減；RF 輸入與輸出介面均採用 SMA 母頭連接器，集中配置於模組後側，方便機架整合與佈線。


寬頻分配架構

WSDU-1X8A 支援 100 kHz 至超過 4000 MHz 的寬頻操作範圍，可涵蓋多種廣播與導航訊號頻段，非常適合需要將相同訊號同時分配至多個待測物（DUT）的應用場景，例如研發實驗、測試驗證與生產測試線。


高輸出動態控制能力

此模組每一輸出埠皆配備可程控衰減器，其衰減範圍高達 95.25 dB，可以 0.25 dB 為步進進行微調，並可獨立設定各通道電平，滿足各種精細調整需求，是進行多設備同步測試時的理想選擇。


優異輸出隔離效能

WSDU-1X8A 提供高輸出對輸出隔離度，即使其中某一埠的負載條件變動，也幾乎不會對其他輸出產生功率變化影響，可有效降低埠間干擾，提升量測穩定性與可靠性。


遠端控制與整合能力

結合 SR6-CU 控制模組後，WSDU-1X8A 可透過標準介面（USB 與 LAN）實現遠端控制，並支援以SCPI 架構的 ASCII 指令集進行通訊與操作設定；同時具備待機節能功能，有助於系統能耗管理與自動化整合。


內建自我監測與診斷功能

此模組可即時監控其總電流消耗、各級放大器的工作狀態與內部溫度，使用者可透過遠端介面讀取模組狀態資訊，有助於即時掌握模組健康狀態與提升維護效率。


技術規格

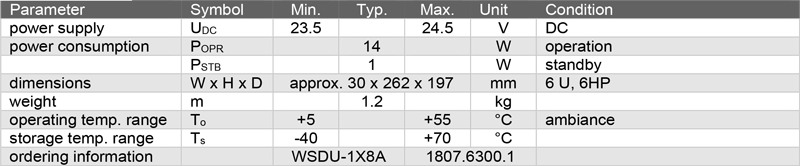

通用規格

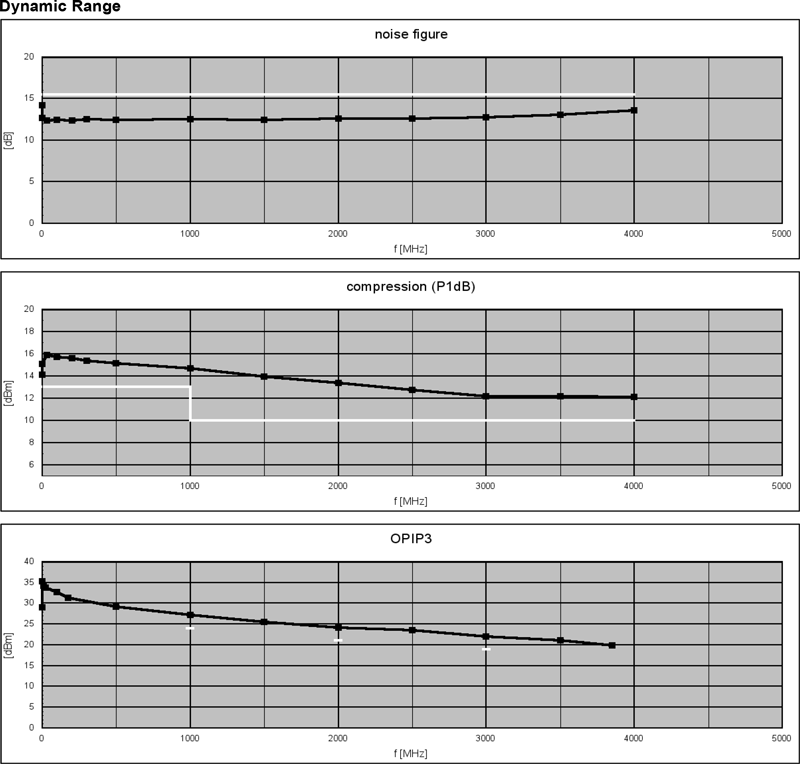

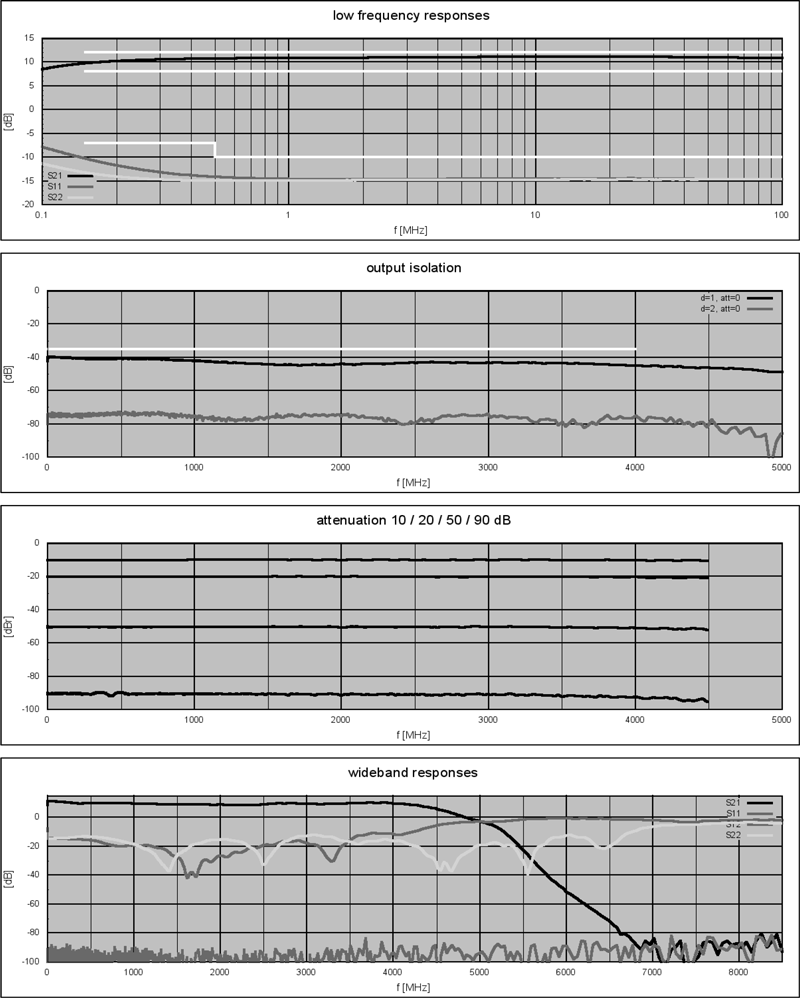

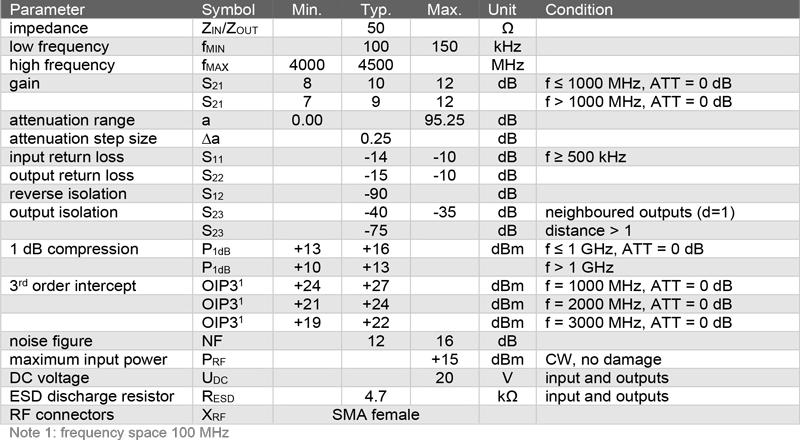

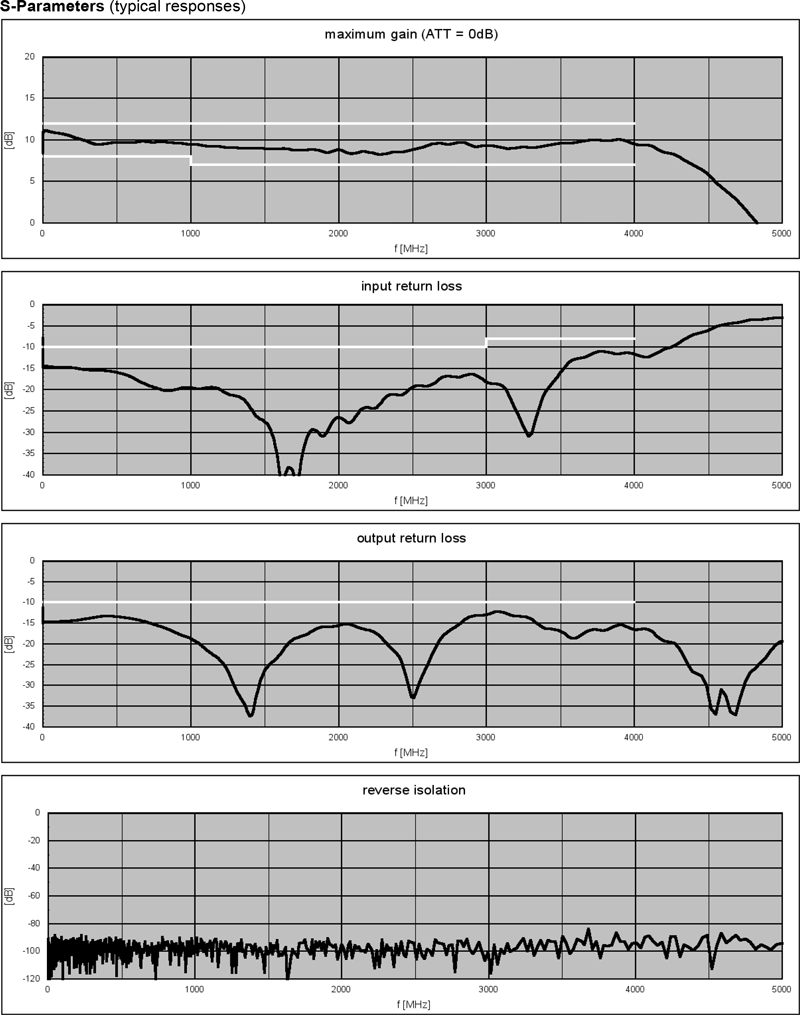

效能

SR6-11C 系統外觀

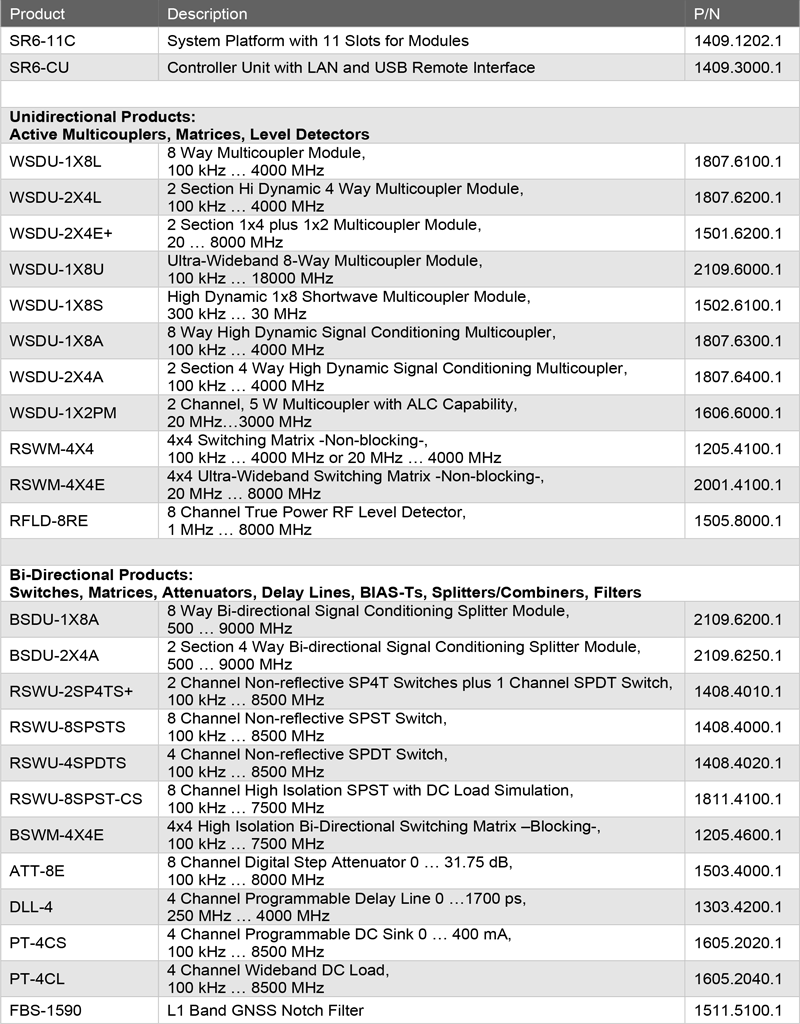

此模組（WSDU-1X8A）設計用於整合至 SR6-11C 系統平台中，SR6-11C 提供 11 個模組插槽，可配置多種功能模組，包括射頻開關（RF Switch）、矩陣模組、多工耦合器（Multicoupler）、衰減器、BIAS-T 電源注入模組、等級偵測器、以及用於訊號調整的雙向分波/合波器（Bi-directional Splitters/Combiners），並搭配控制模組進行集中管理。

若需執行模組健康狀態監控，需搭配 SR6-CU 控制模組使用，以便即時回報各模組的工作狀態與內部參數。

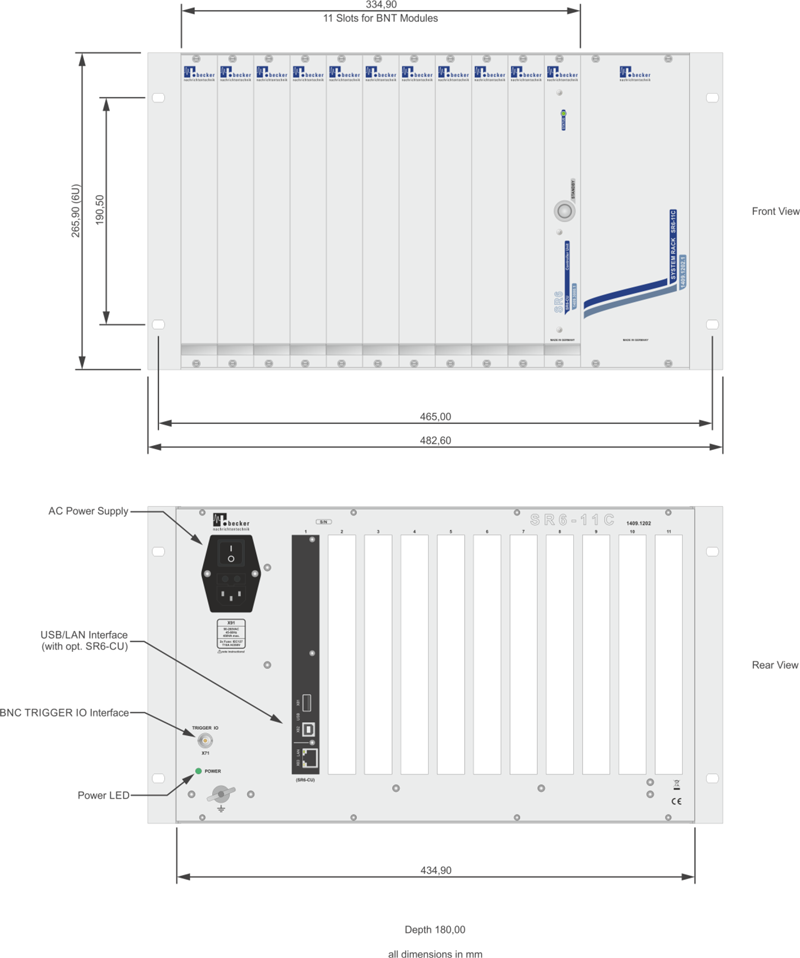

SR6-11C 系統平台尺寸
