WSDU-1X32 射頻訊號分配系統
多通道‧零損耗‧高隔離 ─ 精準複製寬頻射頻訊號
WSDU-1X32 為一款高動態寬頻訊號複製系統，適用頻率範圍為 100 kHz 至 4000 MHz，支援所有常見的廣播標準，可將單一訊號於無損電平（lossless in level）條件下分配至 32 個輸出埠。其高動態範圍設計可確保輸入訊號在不同負載條件下仍維持一致穩定的輸出品質，並提供靈活的模組化擴充能力，滿足多變的實驗與測試需求。
此外，WSDU-1X32 特別適用於多通道接收系統、量測設備驗證、天線訊號擴展與訊號模擬環境建置等應用場景，其 32 通道輸出設計，適用於產線自動化測試系統，可同時將標準訊號分配至多台待測儀器（DUT），大幅提升測試效率與一致性，並有效簡化訊號路由與設備配置流程。
WSDU-1X32 同時支援 AM、FM、DAB、DVB-T、GNSS、SDARS 等廣播與衛星通訊頻段，特別適用於廣播接收器模組、車用天線模組等多模態通訊驗證，提供穩定且一致的輸出訊號品質，滿足複雜環境下的驗證需求；更進一步，透過模組化擴充設計，工程人員可搭配 GNSS 訊號產生器與天線模擬系統，建構高通道隔離度的模擬實驗平台，用於多點接收或 GNSS 干擾效應研究，確保訊號一致性與實驗重現性。
產品特點
- 寬頻範圍：100 kHz 至 4000 MHz
- 高動態範圍
- 無損電平輸出
- 前面板設有監測埠
應用領域
- AM、FM、DAB3、DAB-L、GNSS、SDARS（衛星數位音訊廣播服務）、DVB-T（數位地面電視）
- 訊號產生器與天線訊號之複製
- 測試訊號分配
- 接收系統
- 最終測試階段
1 對 32 分配，電平無損
RF 輸入訊號透過具備寬頻與低雜訊特性的放大器級進行放大，並保有寬動態範圍特性，因此輸入訊號能以 無電平損耗的狀態複製至 WSDU-1X32 的 32 個輸出端，所有輸入與輸出皆採用 SMA 母接頭（SMA female connector）。
高通道間隔離度（Port-to-Port Isolation）
機架內部所採用之 WSDU-1X8 模組具備高通道間隔離度，可有效防止已連接設備之間產生相互干擾。
模組化設計
WSDU-1X32 採用模組化設計，透過將 WSDU-1X8 「1X8 寬頻訊號分配模組」安裝於 SR6-11C 系統平台的空槽中，可輕鬆擴充更多輸出通道。
簡易維護設計
WSDU-1X8 模組的輔助埠提供不中斷操作的 RF 訊號監測功能，監測埠設置於模組前面板，便於維護與即時觀測。

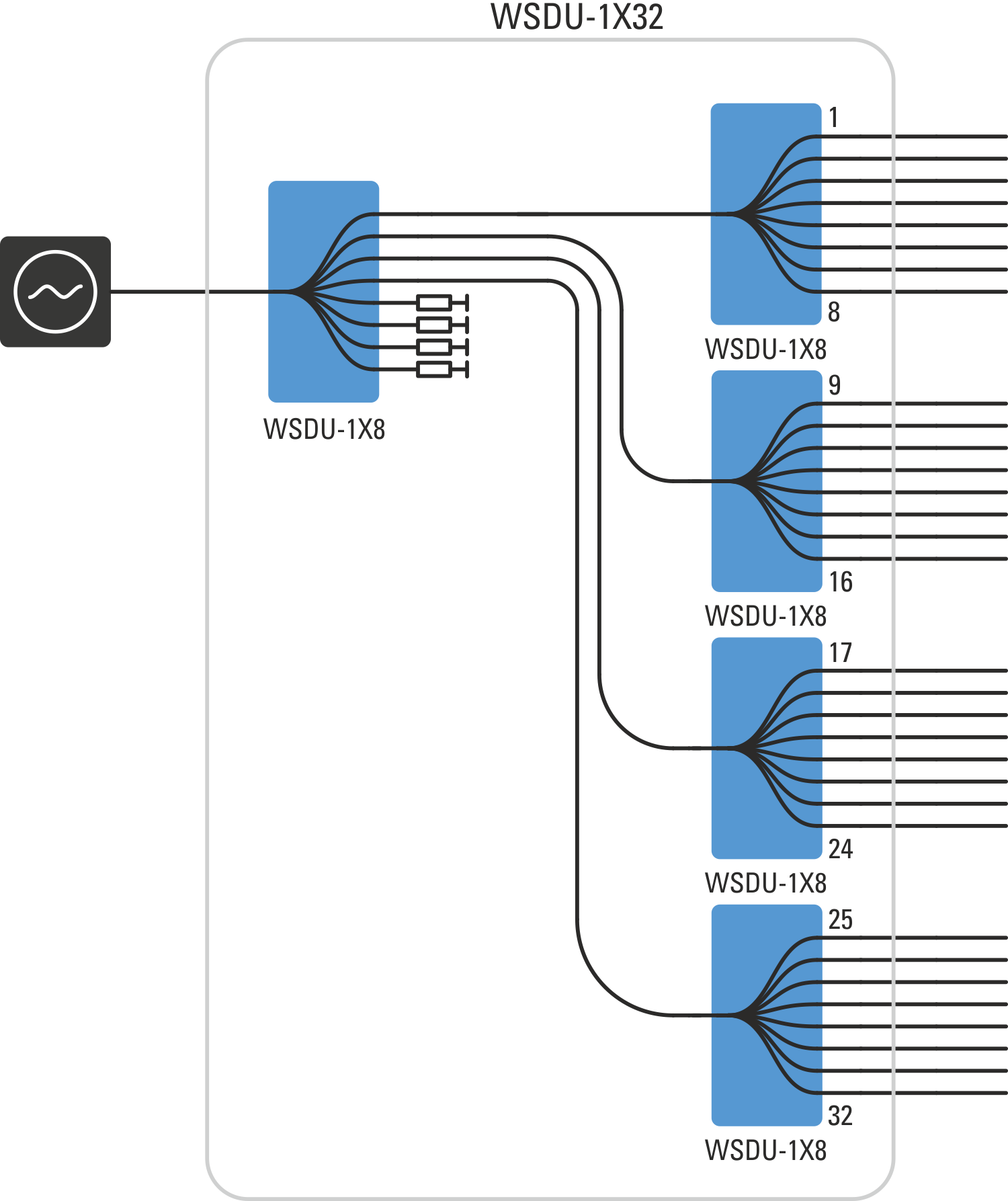

系統架構圖

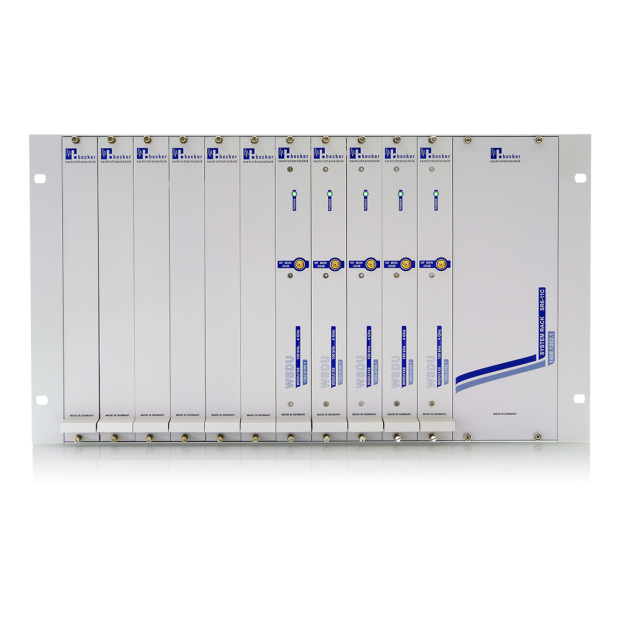

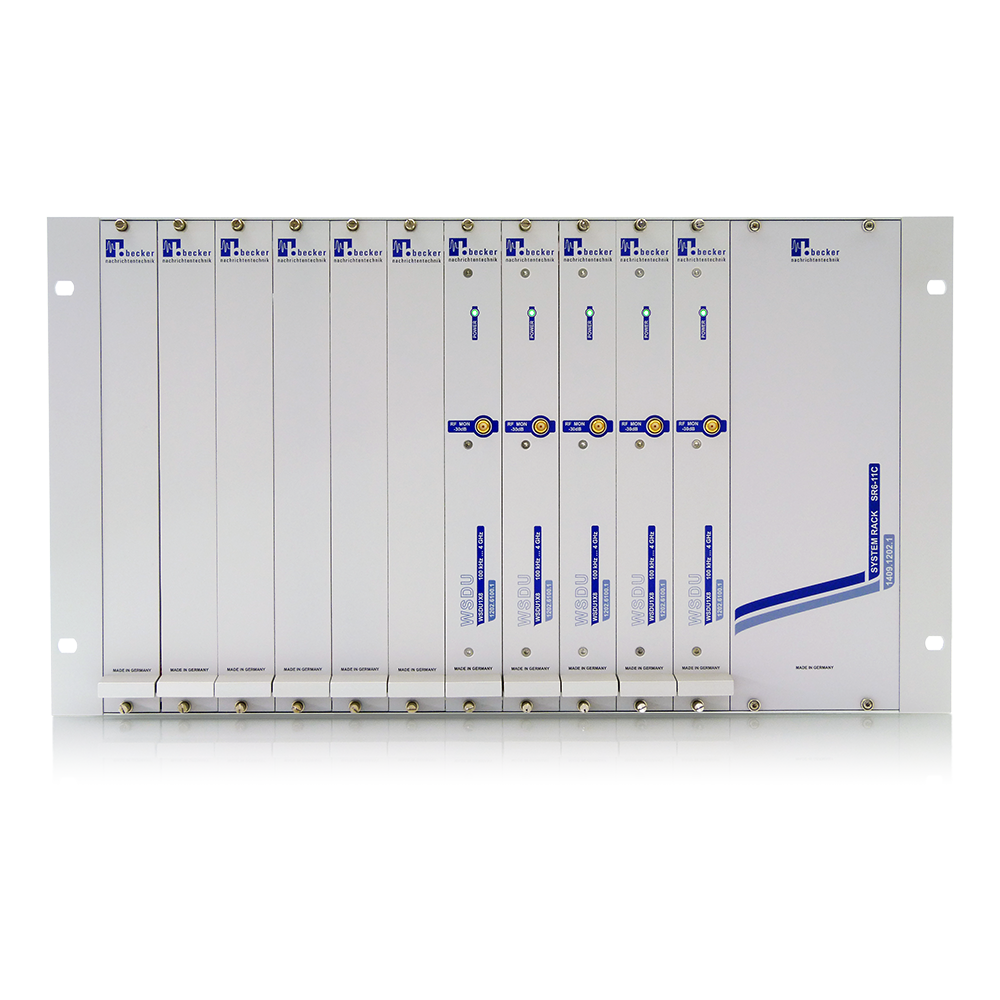

外觀

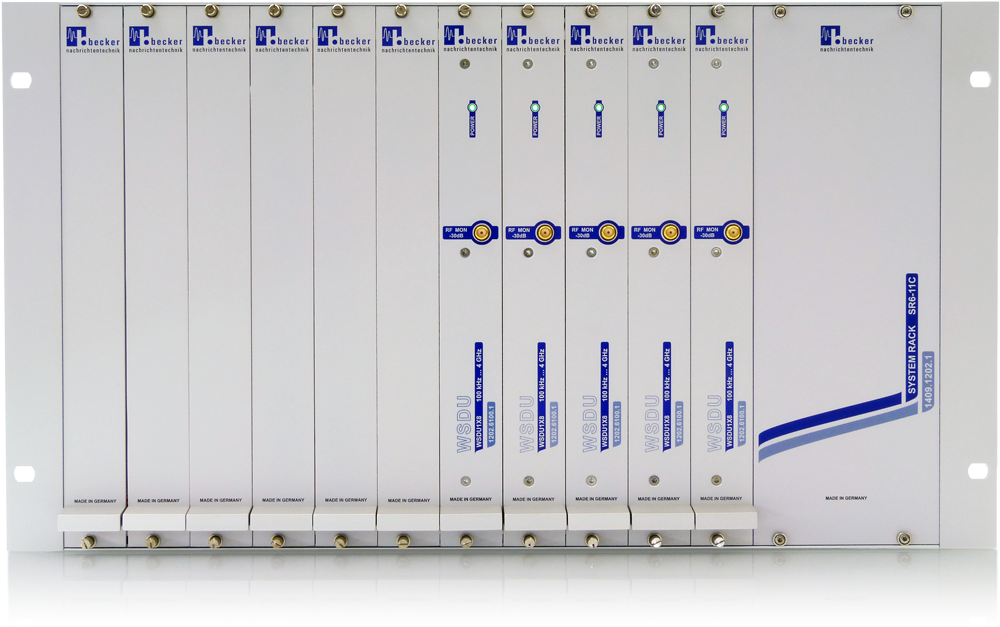

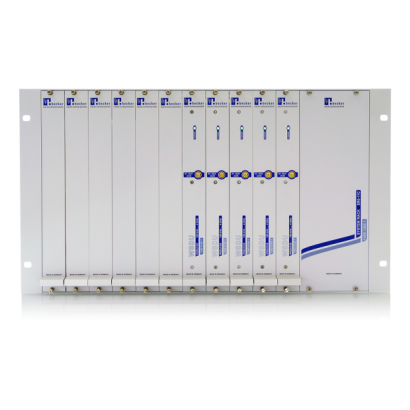

前視圖
後視圖

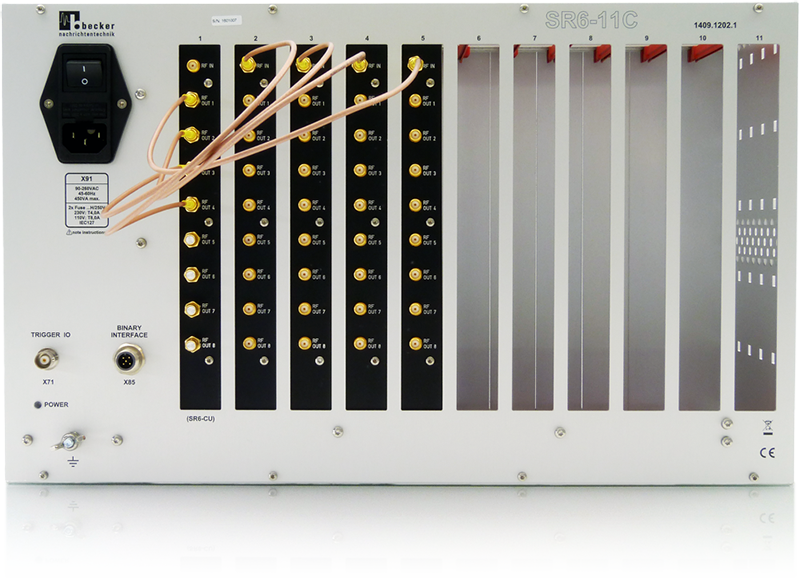

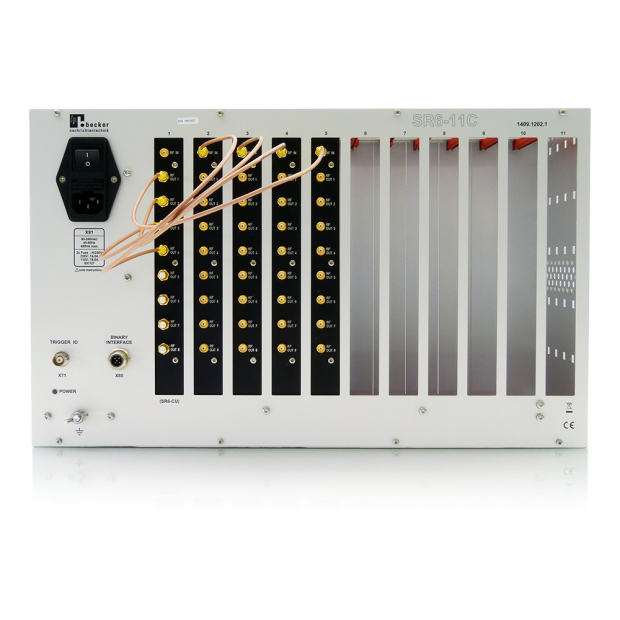

後視圖展示裝有 RF 同軸電纜的 WSDU-1X32 寬頻訊號分配器，採 1X32 配置，未使用之輸出埠皆以 50 歐姆 SMA 終端電阻做終端匹配（位於模組左側下方）。

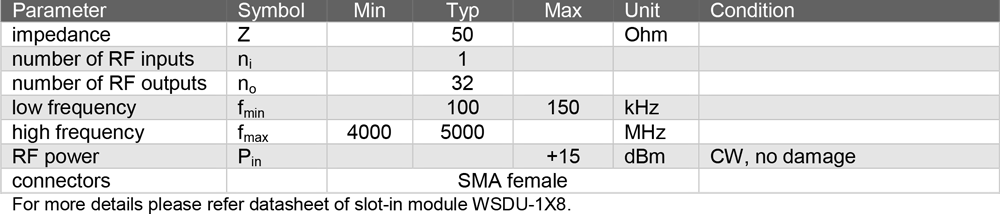

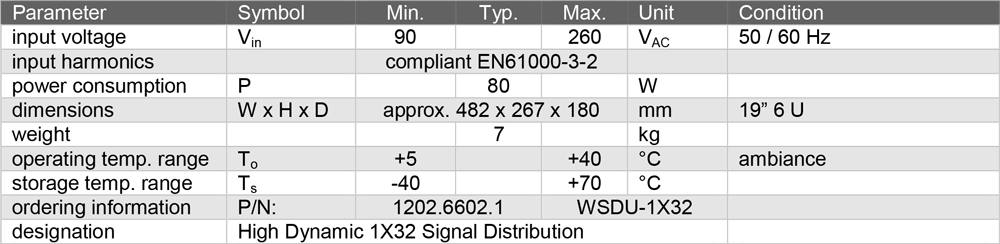

技術規格
通用規格

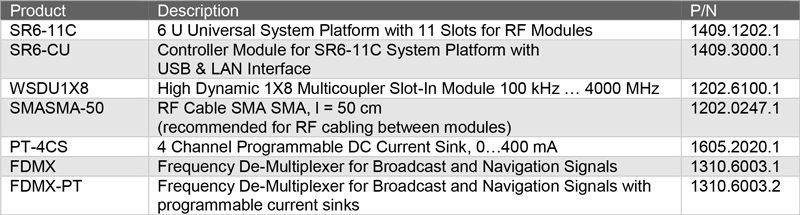

相關產品
