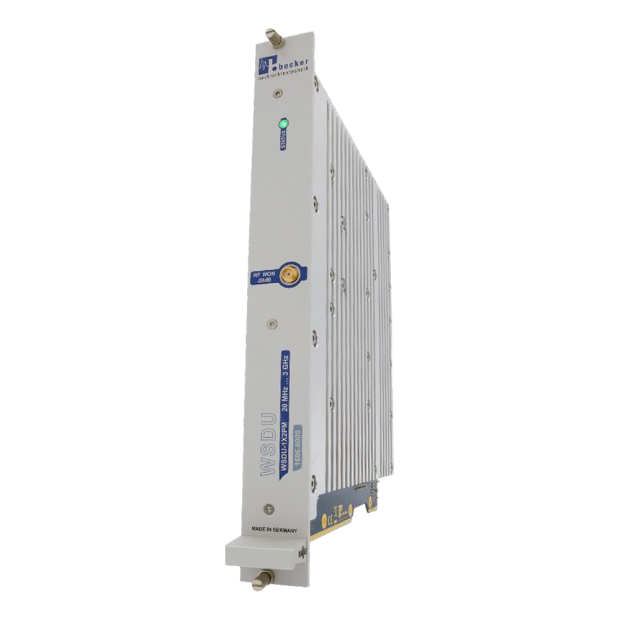

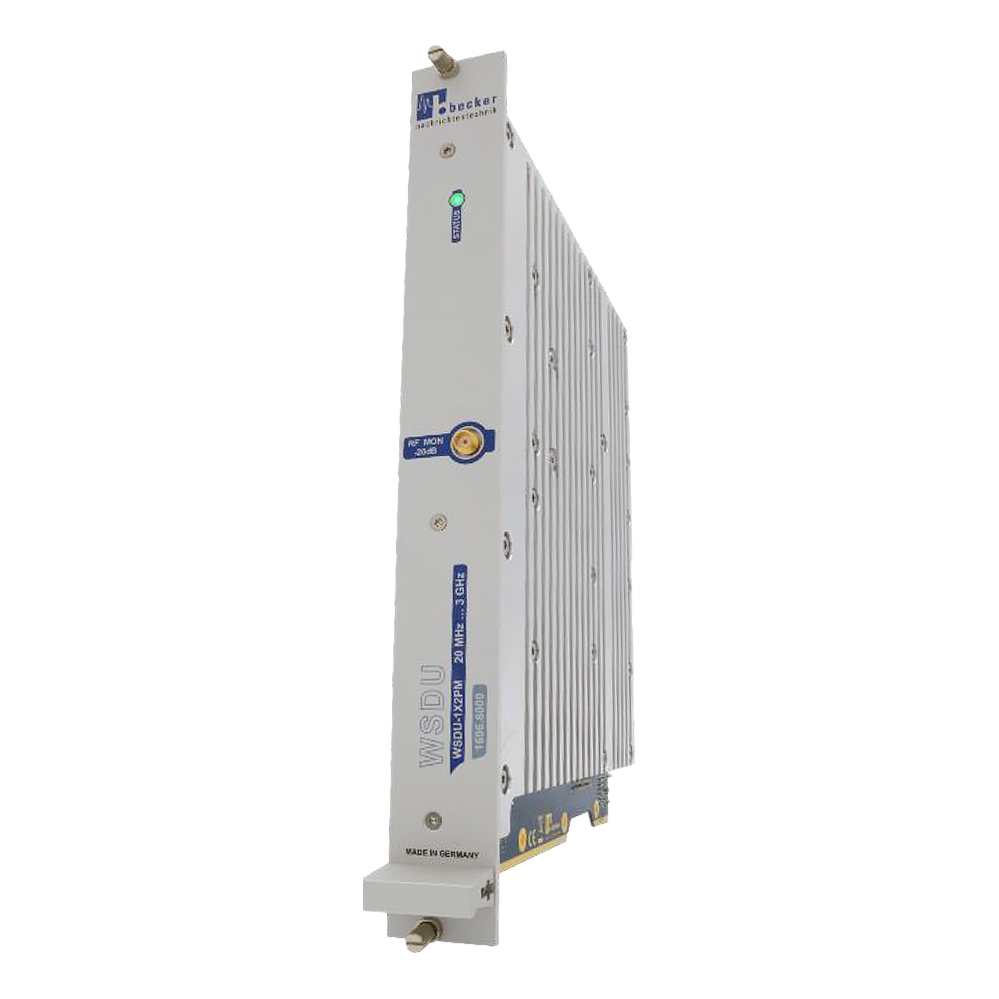

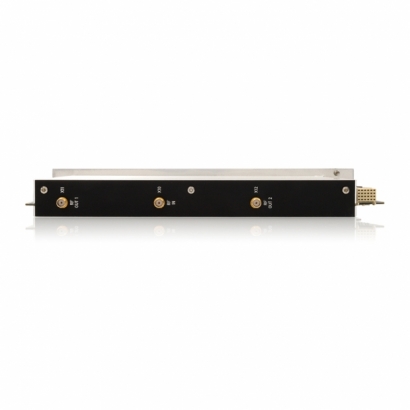

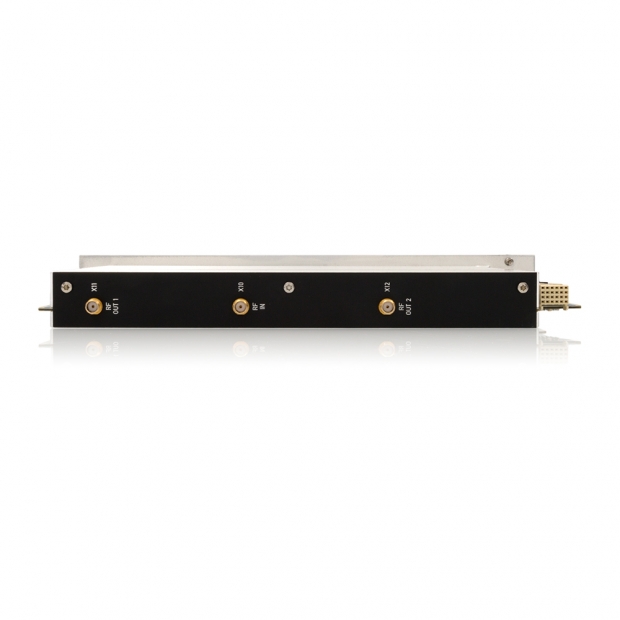

WSDU-1X2PM 寬頻 ALC 射頻合路器

雙通道高精度功率控制 × 寬頻射頻合路 × 實時動態電平穩定

WSDU-1X2PM 寬頻 ALC 射頻合路器為一款雙通道設計之多埠合路模組，每個頻道可支援高達 5 W 射頻功率輸出能力，適用於高穩定性射頻應用環境；為確保輸出功率長時間穩定不漂移，每個頻道皆內建 ALC（Automatic Level Control，自動電平控制）功能，可即時調節與監控輸出功率狀態。

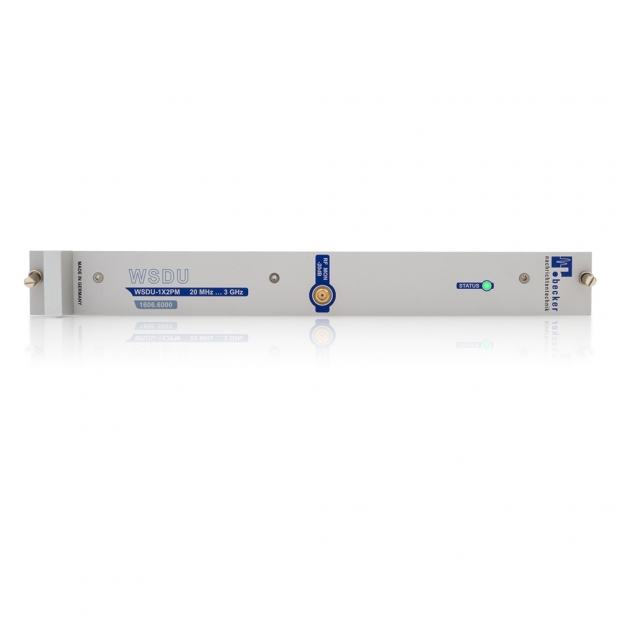

模組前面板配備射頻監控埠，可在不中斷運作的情況下即時量測與維護；本模組採用插槽式結構設計，可整合於 SR6-11C 系統平台中，支援模組化擴充與集中控制，滿足多埠、多頻道應用需求。


特點

• 支援寬頻操作範圍（20~3000 MHz）
• 提供高射頻功率精準度，輸出穩定可控
• 適用於高輸出功率應用場景
• 具備高輸出對輸出隔離度，避免通道間干擾

應用場景

• 高精準射頻功率放大器系統整合
• HTOL（高溫操作壽命）測試
• 電子元件資格認證與驗證
• 多通道射頻發射器架構
• 各類射頻相關研發應用（R&D）

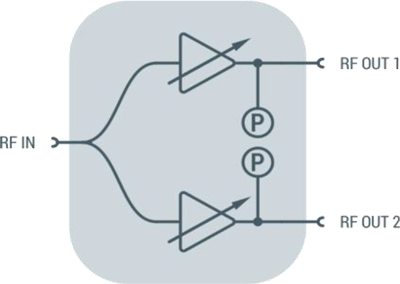

方塊圖架構

WSDU-1X2PM 在射頻輸入路徑中內建一組 2 路寬頻分配器，可將輸入訊號分配至兩組獨立通道，後段各通道皆搭載具備 ALC 功能之射頻功率放大器，確保輸出電平穩定不飄移；每個通道均配置一組寬頻射頻功率計，支援 RMS 與峰值量測功能，可即時量測每通道之射頻輸出功率的 有效值（RMS）與峰值（Peak），便於精準控制與回授調整。


高精度射頻輸出

啟用 ALC 模式後，模組可在長時間運作下，提供極為穩定之射頻輸出功率；輸出功率由模組內部之 RMS 與峰值偵測器即時監控，並透過韌體內建之自動調節機制動態控制輸出電平。


高輸出對輸出隔離度

WSDU-1X2PM 各輸出通道間具備高等級隔離設計，即使某一輸出端之負載條件變化，亦不會影響其他輸出端之功率穩定性。


遠端控制功能

搭配 SR6-CU 控制模組使用時，WSDU-1X2PM 可透過標準介面 USB 與 LAN 進行遠端控制，並採用簡易之 SCPI 導向 ASCII 字串語法；此外，模組支援待機功能以降低非運作時之能源消耗。


內建測試功能

模組可即時監控以下運作狀態：

• 總電流消耗
• 各放大器級之操作點
• 模組內部溫度

所有監控資料皆可透過遠端介面讀取，以利系統診斷與預防性維護作業

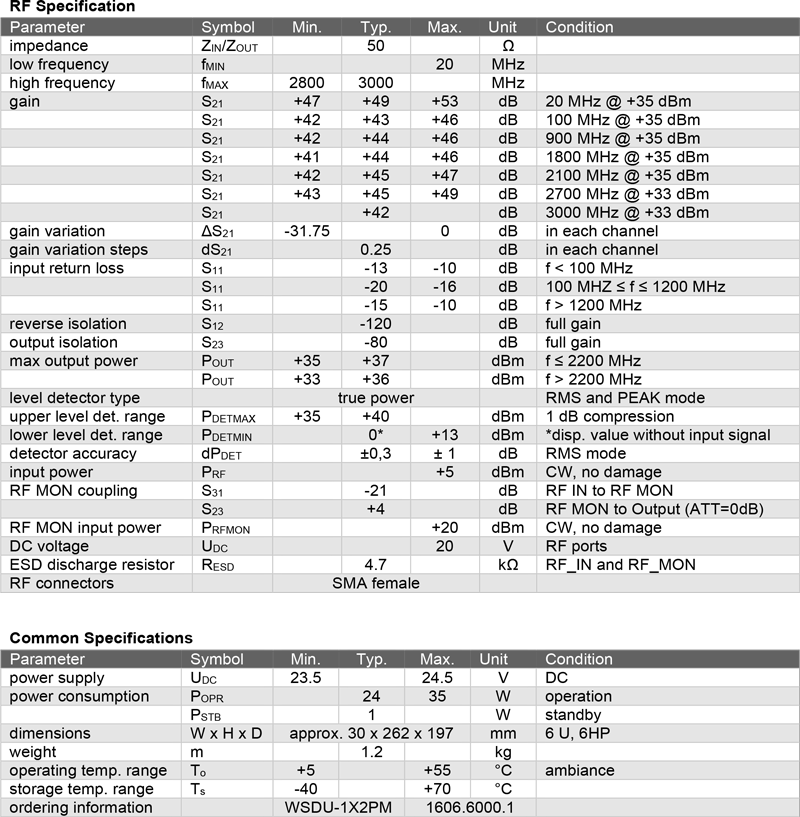

技術規格

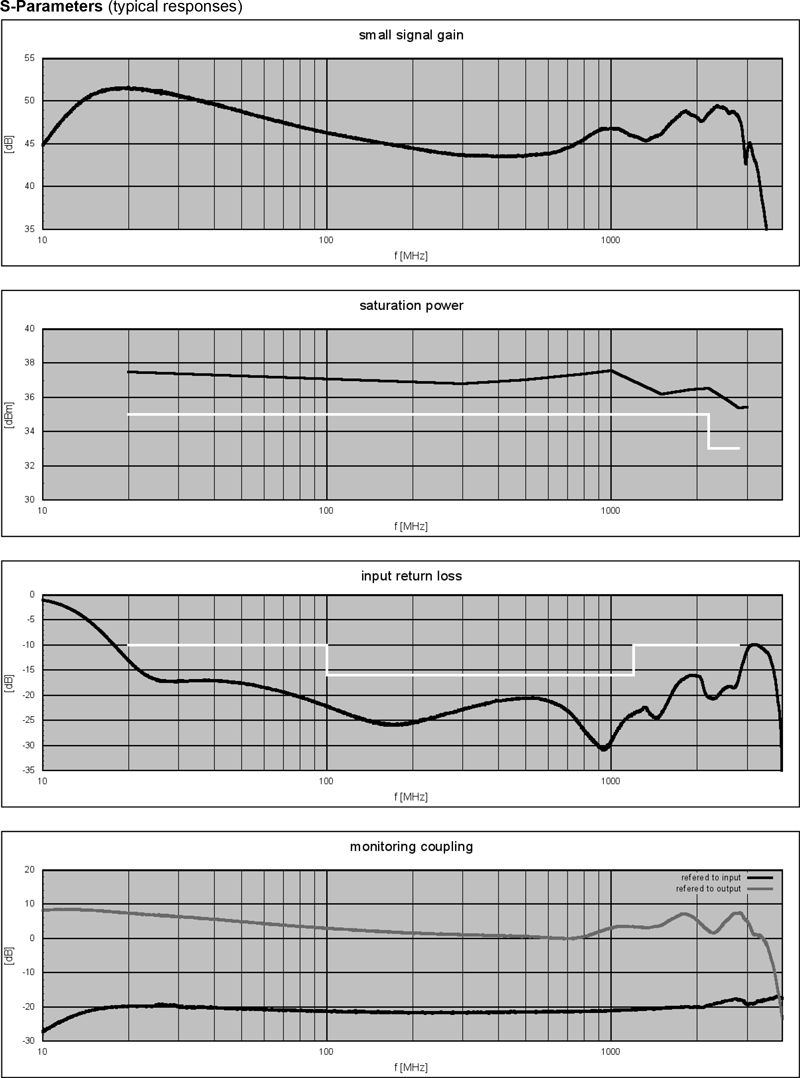

效能

SR6-11C 系統平台

WSDU-1X2PM 模組可整合於 SR6-11C 系統平台中進行模組化架構配置；SR6-11C 提供 11 個插槽，可依應用需求配置以下模組：

• 射頻切換器（RF Switch）
• 矩陣模組（Matrix）
• 多埠合路器（Multicoupler）
• 衰減器（Attenuator）
• 偏壓模組（BIAS-T）
• 電平偵測器（Level Detector）
• 雙向分合路器（Bi-directional Splitters/Combiners）
• 控制單元（Controller Unit）

WSDU-1X2PM 模組需搭配 SR6-CU 控制單元方可進行完整功能控制；透過 SR6-11C 系統平台後側的 Trigger-IO 介面，可於裝置網路中實現多模組同步操作機制；當偵測到 TTL 訊號之正緣觸發輸入時，預先載入之組態將於數微秒內由硬體直接執行，無須軟體干預；若應用情境需達到極高速觸發反應能力，可直接透過後側的 Binary Interface（二進位介面） 控制硬體行為，以滿足即時性需求。

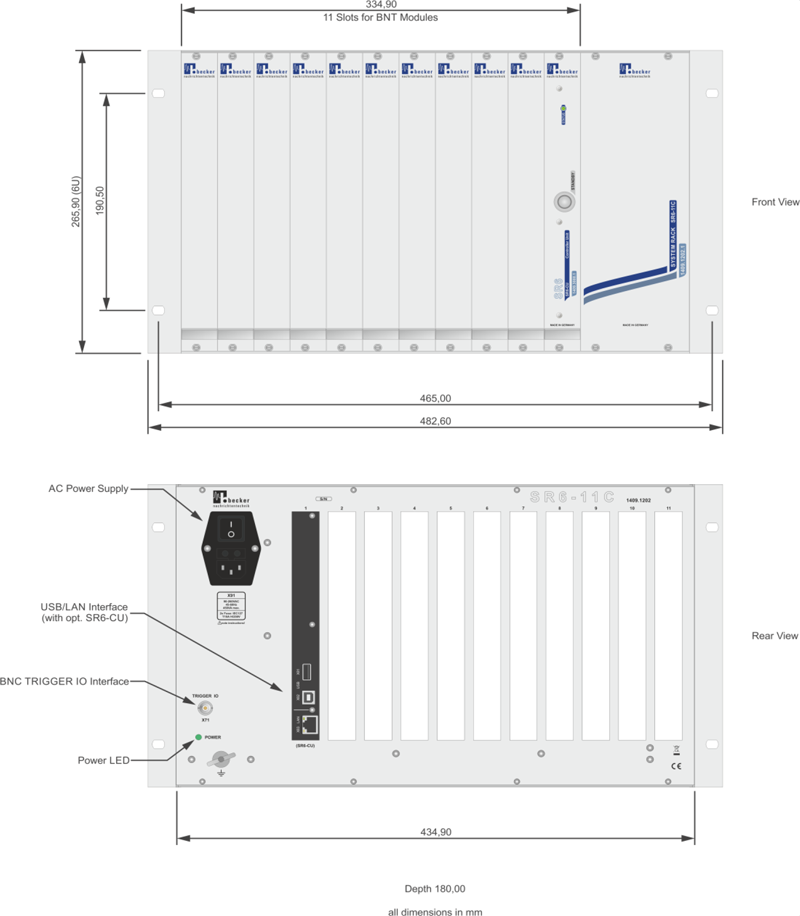

SR6-11C 系統平台尺寸
