WSDU-1X16P HTOL 功率放大器 (16CH, 20~3000 MHz)

WSDU-1X16P HTOL 功率放大器 (16CH, 20~3000 MHz)

WSDU-1X16P 為 16 通道高溫操作壽命測試(HTOL)專用的射頻(RF)量測系統,支援 20 MHz 至 3000 MHz 頻率範圍,具備每通道最高 5 瓦特輸出功率,模組化設計便於更換維修,適用於無線前端元件之壽命與可靠度驗證,支援研發與品保用途。
詳細介紹

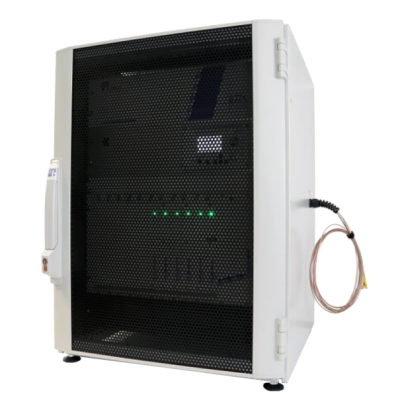

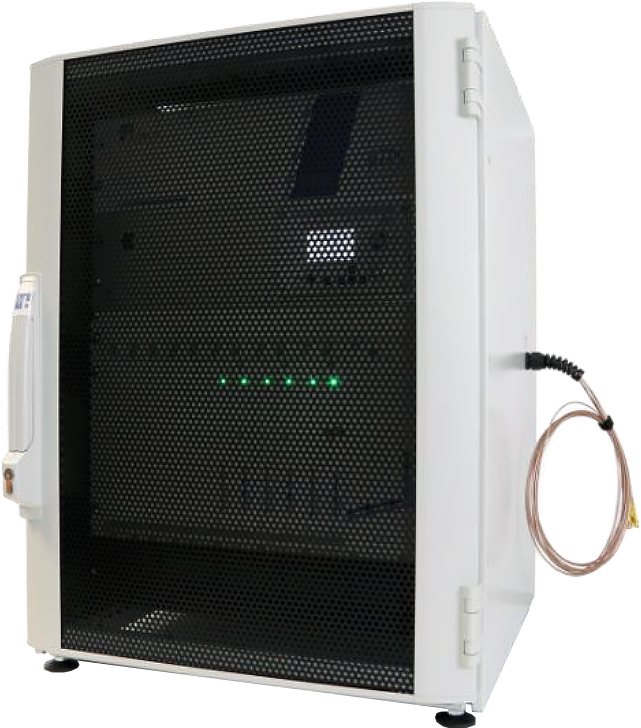

WSDU-1X16P HTOL 射頻量測系統

16 通道 5W 輸出 × 20–3000 MHz 寬頻段,模組化架構優化 HTOL 射頻壽命與可靠度測試效率



高溫操作壽命測試(HTOL,High-temperature Operating Life Time是一種高強度的壓力測試,用於模擬產品老化並加速熱致故障機制的產生,在 HTOL 測試期間,大量的待測物(DUT)會在極高溫與絕對最大額定條件下進行測試,該測試通常於 125°C 環境下進行;詳細內容可參考 JEDEC 標準 JESD22-A108。


功率壓力測試與 HTOL 測試需要射頻系統同時具備多通道、高輸出功率與高精度特性,WSDU-1X16P 是一款小型化 HTOL 射頻量測系統,適用於 20 MHz 至 3000 MHz 頻率範圍,採用 50 ohms 技術;本系統具備 16 個射頻通道,每通道最高輸出功率為 5 瓦特,實際進入待測物的功率為 2.5 瓦特,所有通道可透過單一低功率射頻輸入進行供電,具備高度整合性與空間效率


產品特點

  • 寬頻段覆蓋
  • 小型化 19 吋、15 U 機架設計
  • 幅度平衡典型值 ±1 dB



應用領域

  • 用於主動與被動蜂巢式與無線前端元件的產品認證測試
  • 適用於新設計與批次驗證之品質保證用途
  • 支援研發階段(R&D)中之高溫壽命測試應用

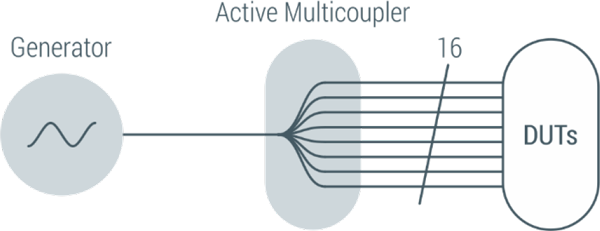

系統架構






易於維護

WSDU-1X16P 採用高度模組化設計以利於維護,每個模組皆可透過鬆開前面板螺絲並拔除模組後方的射頻(RF)電纜後進行更換,電壓供應與資料匯流排連接在模組更換時無需額外手動配線,大幅提升維修效率與模組替換便利性。

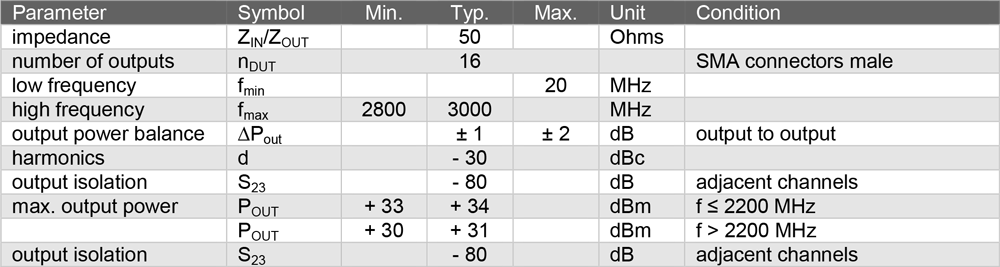

技術規格

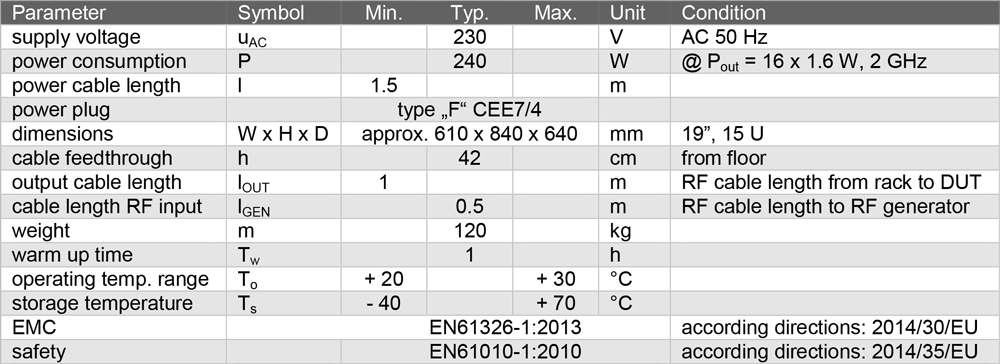

通用規格

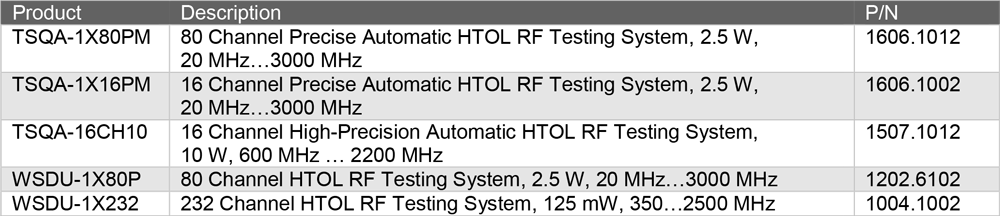

訂購資訊
