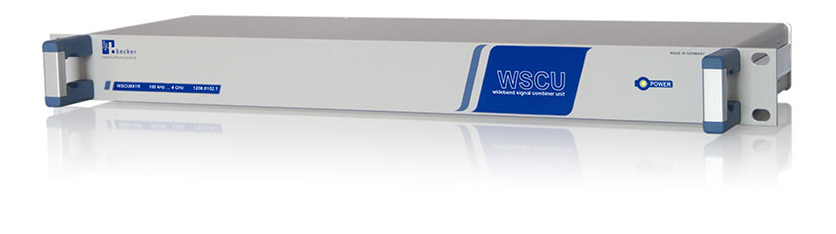

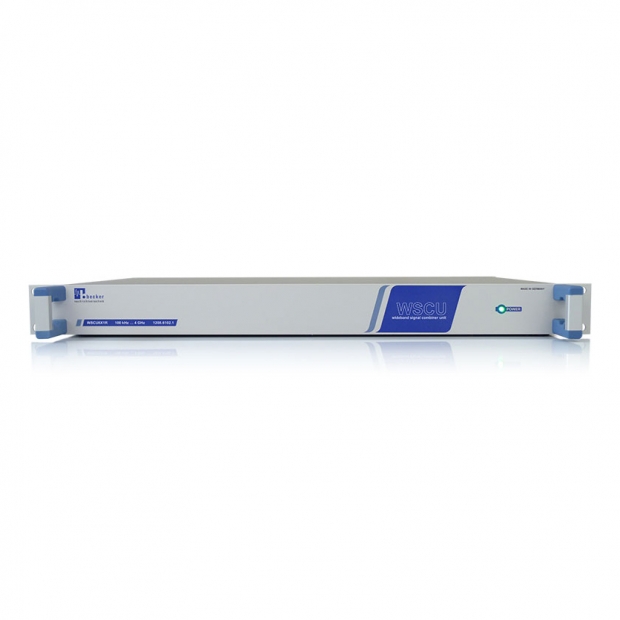

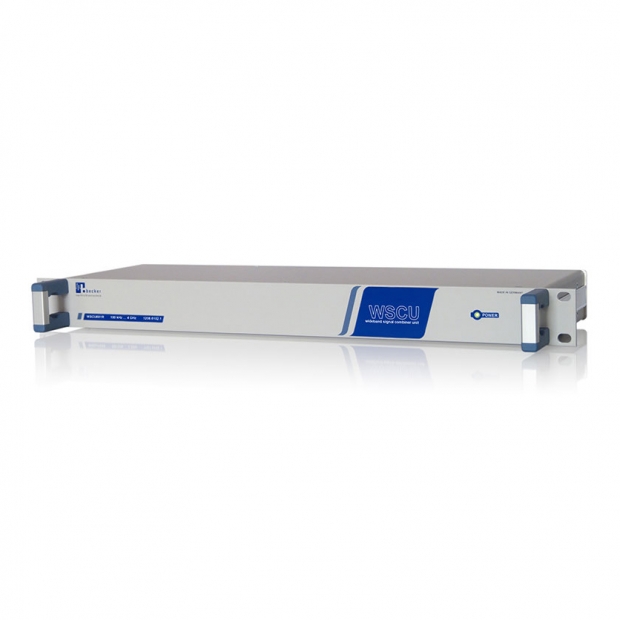

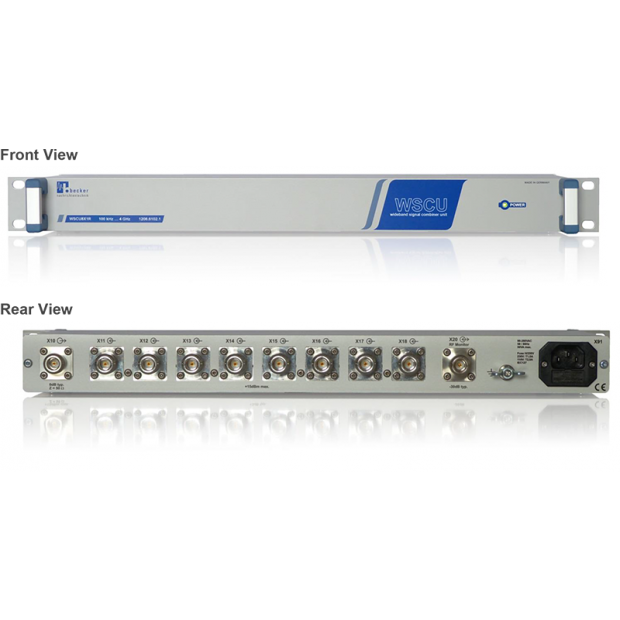

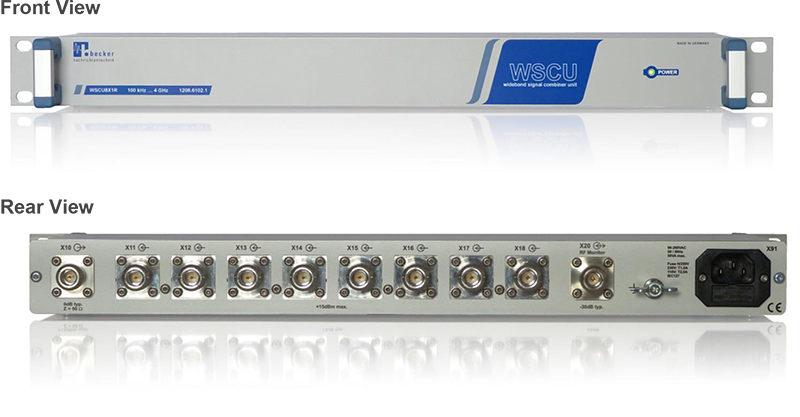

WSCU-8X1R 高動態 8 通道射頻合路器

多訊號整合，一次完成：寬頻、無損、高隔離

WSCU-8X1R 為一款寬頻高動態射頻合路器，可將最多 8 路訊號源（如射頻產生器或天線訊號）合路至一個共用輸出埠；其涵蓋頻率範圍自 100 kHz 至 4000 MHz，可支援從長波至 UHF 的廣播與通訊應用，適用於研發、最終測試與接收系統等多元場景。

WSCU-8X1R 採用 50 歐姆架構設計，並具備高輸入埠對輸入埠隔離度（High Input-to-Input Isolation），確保各訊號源之間不互相干擾，提升整體訊號穩定性。

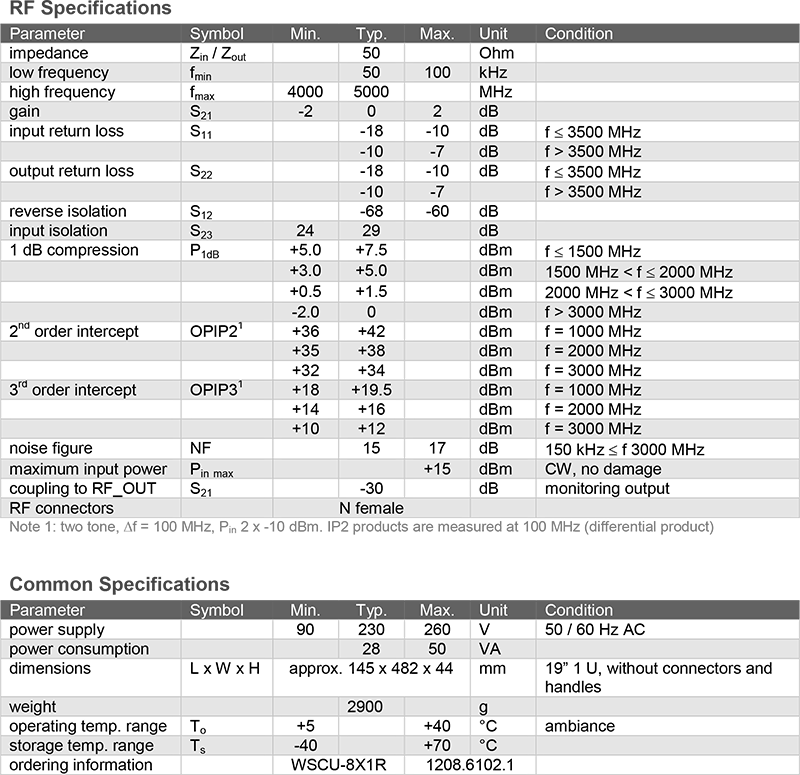

產品特點

寬頻設計（100 kHz ～ 4000 MHz）

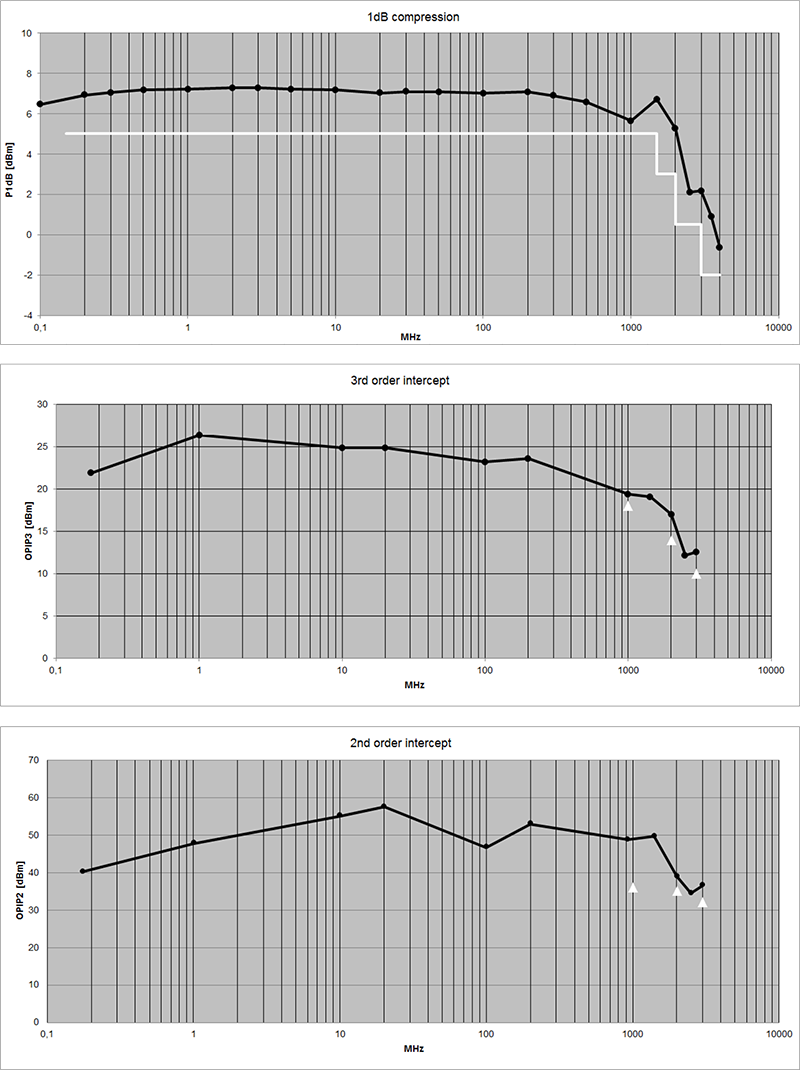

高動態範圍
無損訊號合路（Lossless）
低功耗運行
高輸入埠對輸入埠隔離度

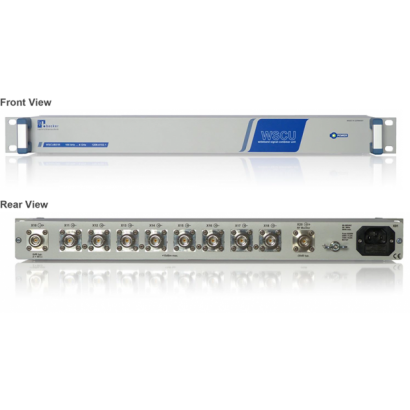

小型化 19 吋 1U 機架設計

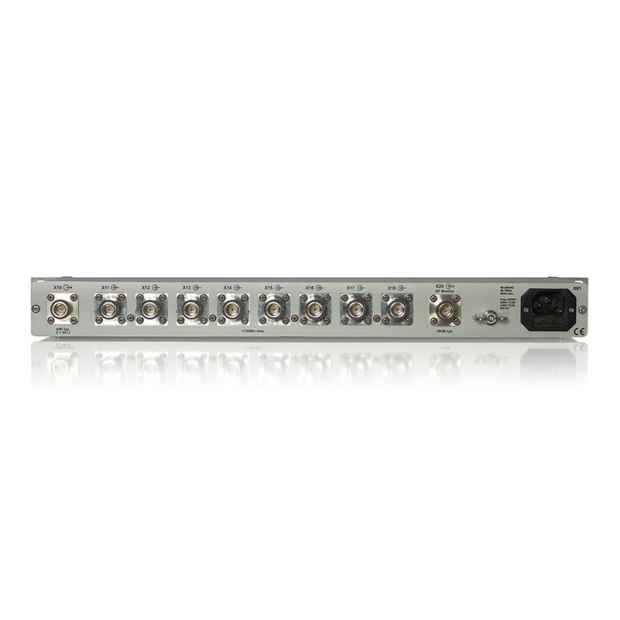

N 型母頭連接器設計，易於整合測試系統

應用領域

AM / FM / DAB / GPS / SDARS / DVB-T 廣播標準
ISM 頻段（433 / 868 / 2400 MHz）
GSM、UMTS、LTE 等行動通訊測試
天線與測試訊號合路應用
接收系統整合
生產階段最終測試

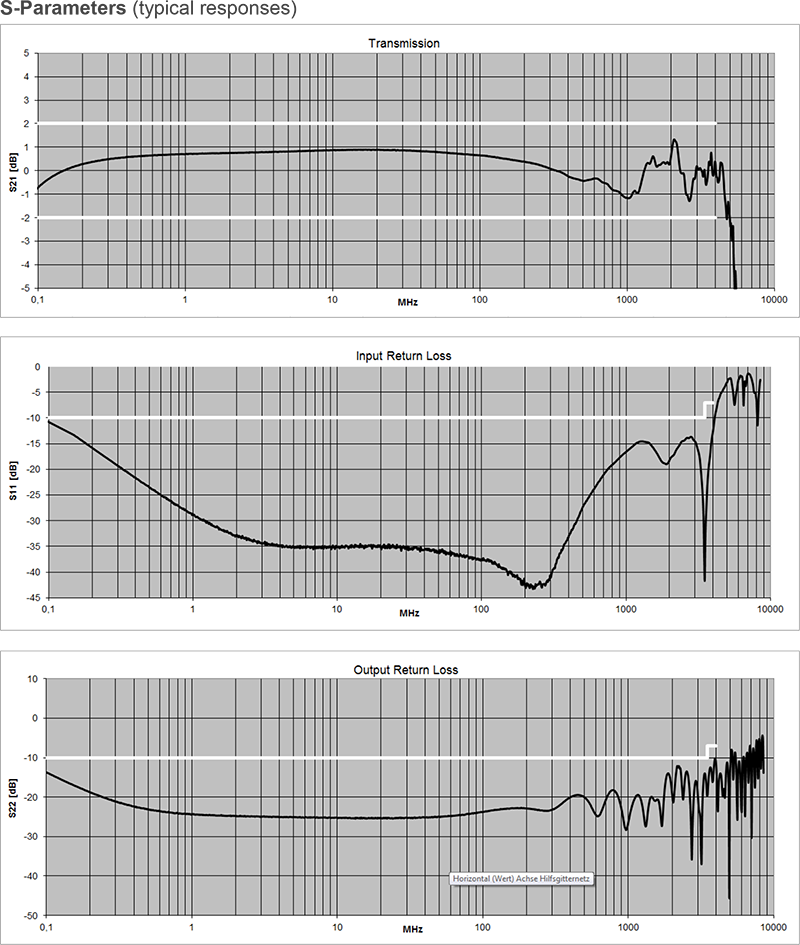

寬頻整合能力

WSCU-8X1R 為一款寬頻射頻合路器，可將最多 8 路輸入訊號整合至單一共用輸出埠；其涵蓋頻率範圍廣泛，自 100 kHz 延伸至超過 4000 MHz，支援從長波至 UHF 頻段的完整應用需求。此設計使其可同時整合來自不同射頻訊號源（如訊號產生器）與經處理的天線訊號，提供全頻段穩定、低失真合路輸出。

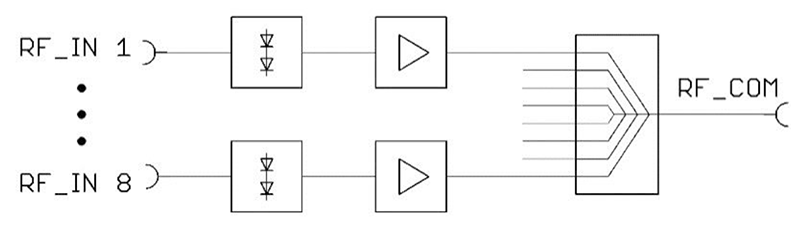

系統架構圖

無損的 8 合 1 合路設計

WSCU-8X1R 的 8 個射頻輸入埠均內建寬頻低雜訊放大器，具備高動態範圍，透過此設計，所有輸入訊號在合路後可於共用輸出埠輸出，訊號等級無任何損失，所有輸入與輸出埠皆採用 N 型母頭（N female）連接介面，確保連接穩定且相容性高。

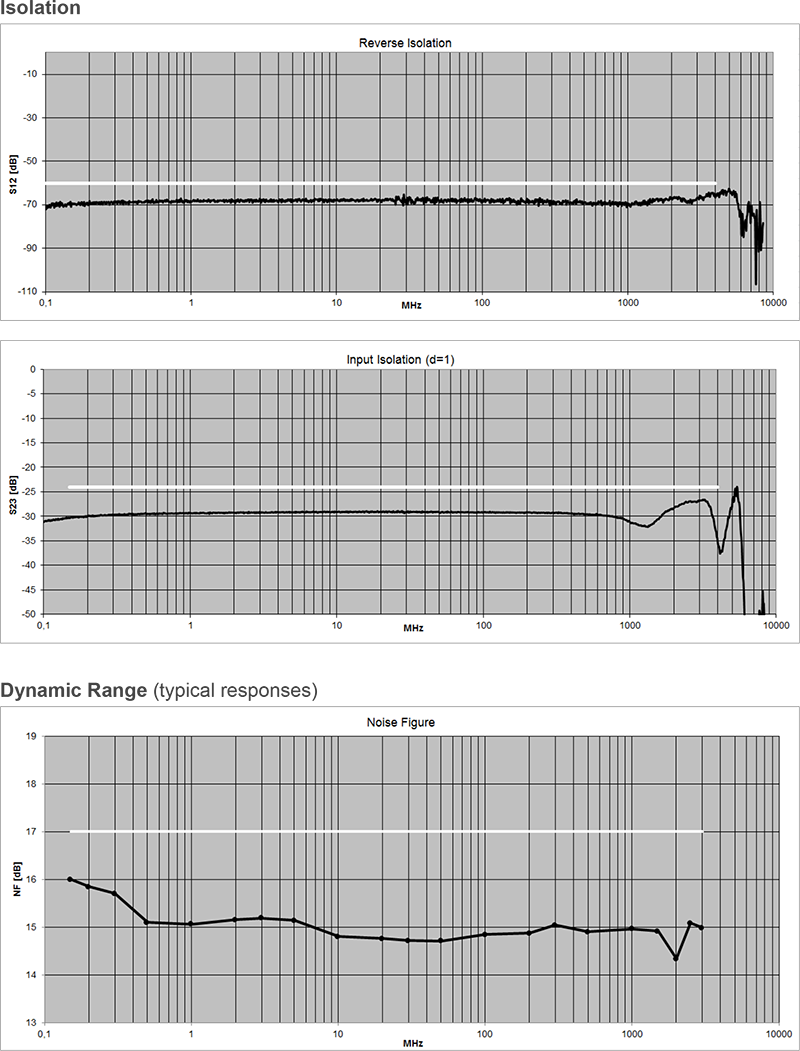

高輸入埠對輸入埠隔離度

WSCU-8X1R 提供優異的輸入埠間隔離設計，可有效防止各訊號源間的互相干擾，提升系統穩定性與訊號純淨度。

單線多訊號整合能力

WSCU-8X1R 可將多組射頻訊號整合至單一共用輸出，搭配 WSDU 系列寬頻訊號分配器，能以最低佈線成本完成複雜的訊號分配架構；特別適用於需同時整合並分配多組訊號源的測試或模擬系統。

廣播訊號分配應用最佳選擇

資訊娛樂系統製造商經常需要將多種廣播標準（如 AM、FM、DAB、GPS、DVB-T 等）的測試與實際訊號，分配至多個工作站進行同步驗證；透過 WSCU-8X1R 搭配 WSDU 系列分配器，可先進行訊號合路，再廣泛分配至各工作位置，建立涵蓋全頻段的訊號整合與分配架構，特別適用於以下應用場景：
