MP51505925-TRX
Wi-Fi TX/RX 增益放大器模組
雙向 20 dB 增益，補償輻射電纜損耗，擴展 5GHz 無線涵蓋

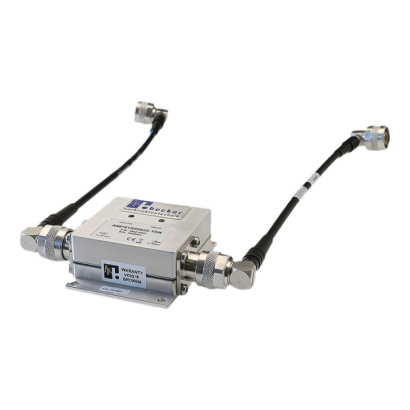

AMP51505925-TRX 為一款小型化、高動態範圍的 Wi-Fi 訊號發送與接收放大器模組，專為延伸隧道與建築物內無線電涵蓋範圍所設計。此模組適用於 5150～5925 MHz 頻段，支援 Wi-Fi 802.11 a/g/n/ac/ax 等多種標準協定，特別適用於5 GHz頻段無線通訊系統的涵蓋延伸與訊號補償應用。

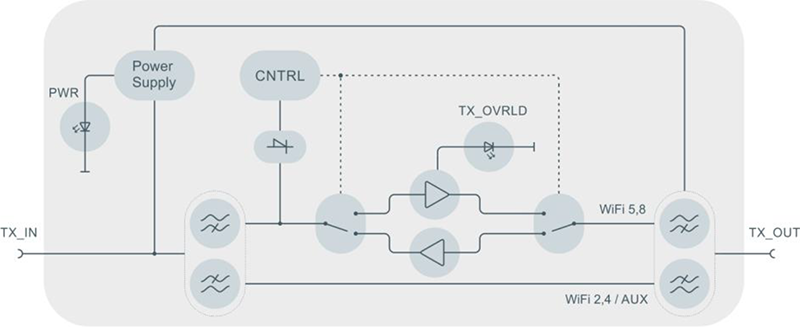

該機種整合兩組高性能射頻放大器電路，包括一組高線性度（High Linearity）發送功率放大器（TX Amplifier）與一組低雜訊接收放大器（LNA）；預設狀態下，內部 TX/RX 開關設為接收模式（LNA 路徑），當偵測到主接點傳輸訊號時，內建高速輸入等級檢測器（High-Speed Input Level Detector）將自動觸發 TX/RX 開關切換至發送模式，進入功率放大狀態。
AMP51505925-TRX 在 TX 與 RX 方向上皆提供典型增益 20 dB，能有效補償輻射電纜系統中因縱向長距離傳輸所造成的損耗；在實際應用中，為支援高階調變（如 64-QAM、256-QAM）與高速資料傳輸，建議輻射電纜任一點的功率需維持在約 0 dBm 以上；例如，若搭配 Eupen 所提供之 RMC12-CH 輻射電纜，每段約可支援長達 80 公尺傳輸距離，可透過一組 AMP51505925-TRX 進行驅動補償。

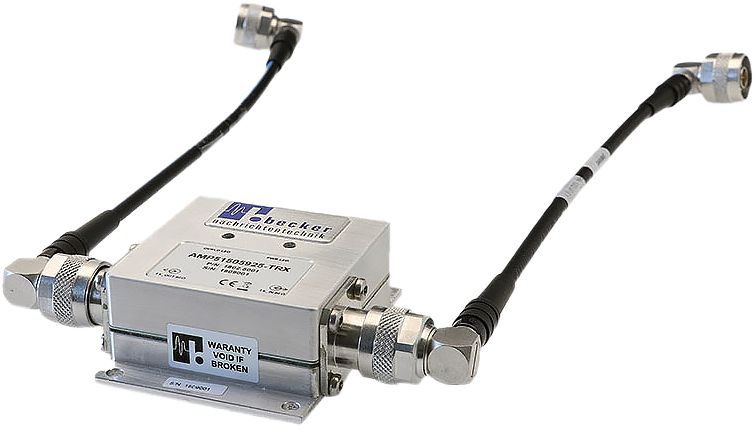

標準配件包含兩條 25 公分長、180 度對稱 N 型接頭之高頻電纜，可輕鬆將放大器模組安裝於牆面，作為兩段輻射電纜之間的中繼增益點，提升整體 Wi-Fi 覆蓋效率。

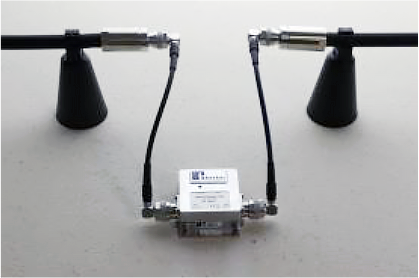

安裝於牆面上的 AMP51505925-TRX 模組，作為兩段輻射電纜之間的訊號中繼放大節點。
功能特色
- 堅固耐用的小型化鋁殼機構設計，具良好抗振與 EMI 防護能力
- 支援虛擬電源供應（Phantom Supply），可由 RF 埠直接供電並轉送至下游模組
- 內建訊號方向偵測功能，自動切換 TX / RX 工作模式
- 高性能低雜訊接收放大器（LNA），提升接收靈敏度與穩定性
- TX 發送功率可達 1 W PEP，支援遠距高效傳輸
- 內建反向極性保護電路，防止安裝或供電錯誤造成損壞
- 雙色光學 LED 狀態指示燈，清楚顯示電源狀態與 TX 過載情形，便於維護與診斷
應用場景
- 鐵路與道路隧道之 Wi-Fi 訊號延伸與補償
- 建築物與地下設施之室內無線涵蓋優化
- 高層貨架倉儲空間中複雜訊號死角之補償應用
- 辦公樓層與會議空間之高容量 Wi-Fi 部署
- Wi-Fi 802.11 a/g/n/ac/ax 系統延伸，支援多頻段、高流量 MIMO 通訊需求
虛擬電源供應
AMP51505925-TRX 支援 虛擬電源供應（Phantom Power Feeding） 設計，透過射頻埠直接提供直流電源，無需額外供電線路；模組內建 BIAS-T 電路，可在射頻輸入與輸出路徑中導通直流電流，實現訊號與電源共路傳輸，此設計可支援多模組串接架構，讓多組放大器依序供電與操作，無須配置額外 DC 電源模組於每一節點，簡化布建與維護流程。
光學指示燈
為提升維護便利性與狀態即時掌握，AMP51505925-TRX 提供 雙 LED 光學指示燈：
- 電源指示燈：顯示模組是否正常接收直流電源
- TX 過載指示燈：當 TX 放大器因輸入功率過大導致進入壓縮區（Compression Region）時，此燈號將亮起，提醒需調整輸入電平，避免非線性失真與損壞風險
此設計有助於現場人員快速進行診斷與排除異常狀況。
堅固設計
該機種採用 高精度鋁合金整塊銑削製成之外殼，具備高度結構強度與抗機械衝擊能力，有效保護內部射頻電路不受外力損壞；此外，金屬外殼亦具備卓越電磁干擾（EMI）遮蔽效能，可抑制來自環境中其他無線設備或外部訊號源的干擾，確保訊號穩定傳輸品質與系統整體可靠性。
5 GHz Wi-Fi 涵蓋延伸套件
針對初階 Wi-Fi 系統部署與小型專案應用，提供完整 5 GHz Wi-Fi 涵蓋延伸套件，包含以下組件：
- 一組 AMP51505925-TRX 增益放大器模組
- 一組 DFU 直流供電模組，支援 24 V DC 虛擬供電
- 一組終端負載單元，確保射頻傳輸端完整終止，避免反射與損耗
透過該套件可快速完成兩段輻射電纜間之訊號中繼與涵蓋補償。若需擴展更長距離，可 平行串接最多四組 AMP51505925-TRX 模組，由單一 DFU 供電模組集中供電，即可涵蓋 最長達 500 公尺之輻射電纜長度，適用於大型設施、長距隧道或倉儲環境之 Wi-Fi 延伸應用。
系統架構圖
技術規格

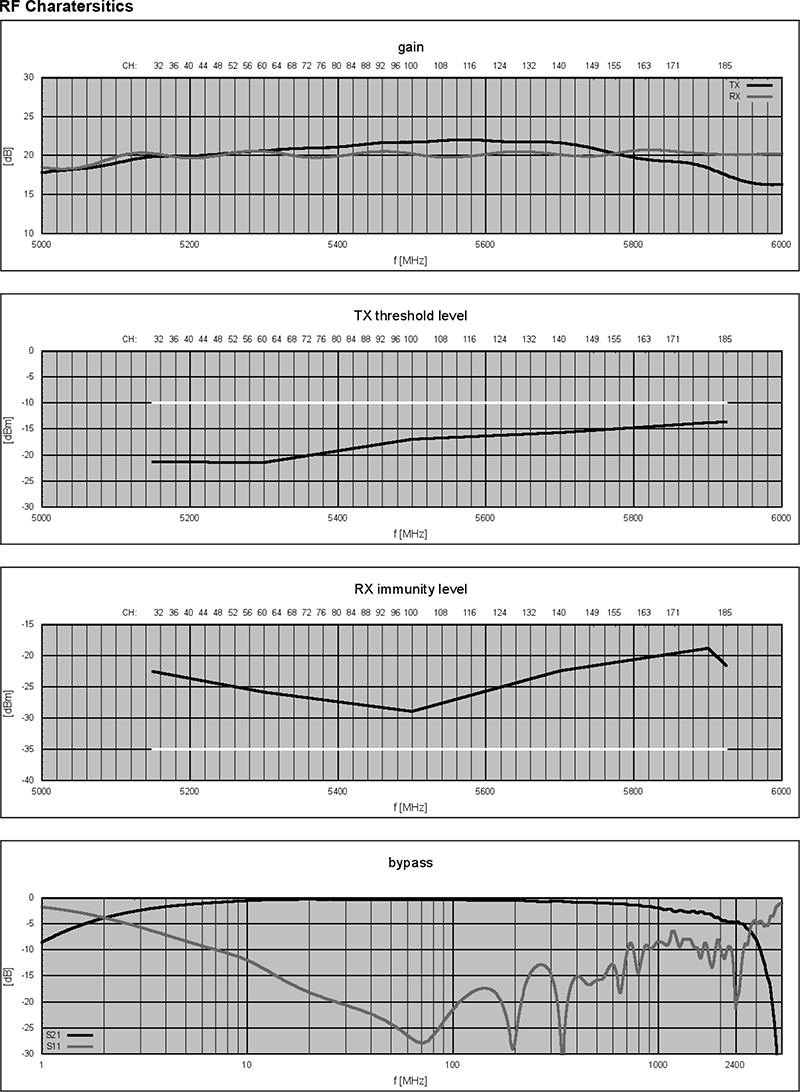

效能

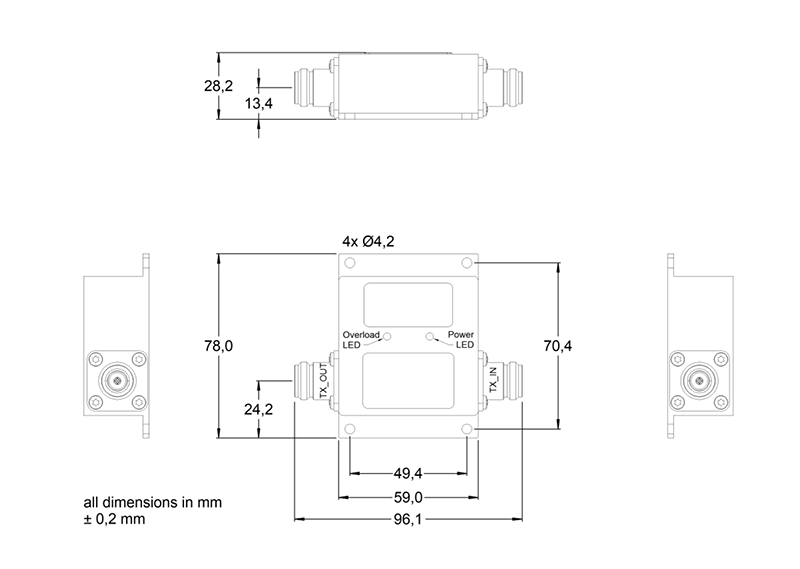

尺寸（增益放大器模組）
應用範例

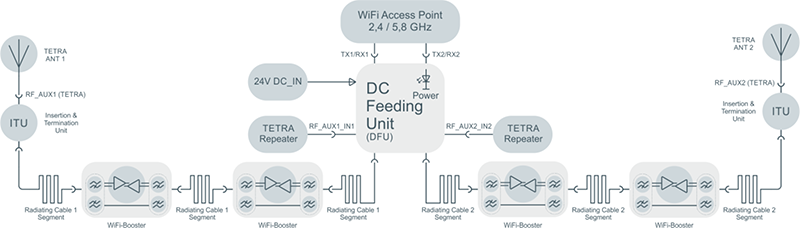

以下圖示為一組雙頻段、2×2 MIMO 的 Wi-Fi 無線接取點（AP）配置，該單一接取點可使涵蓋區域擴展超過 5 倍；此外，輻射電纜亦可用於 TETRA 系統訊號傳輸。
