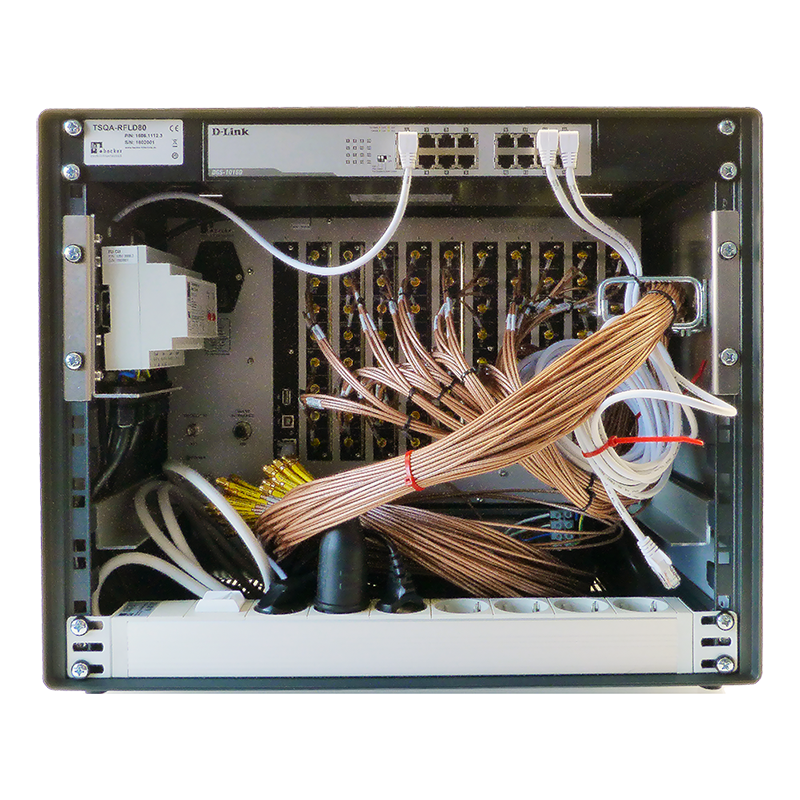

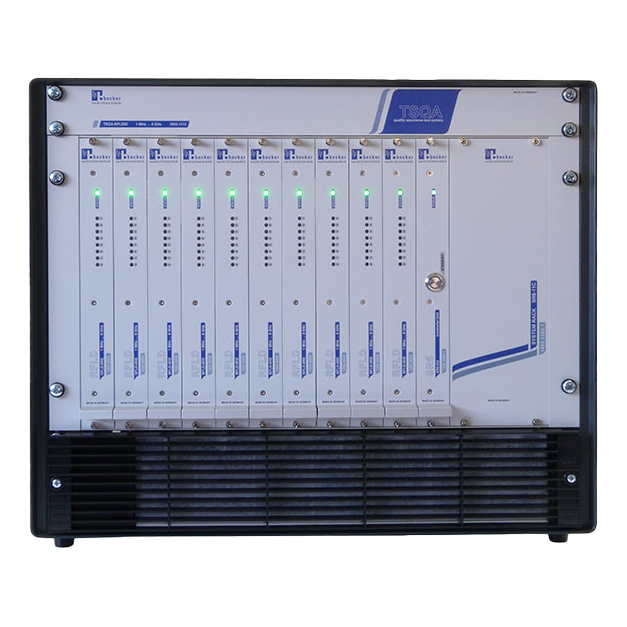

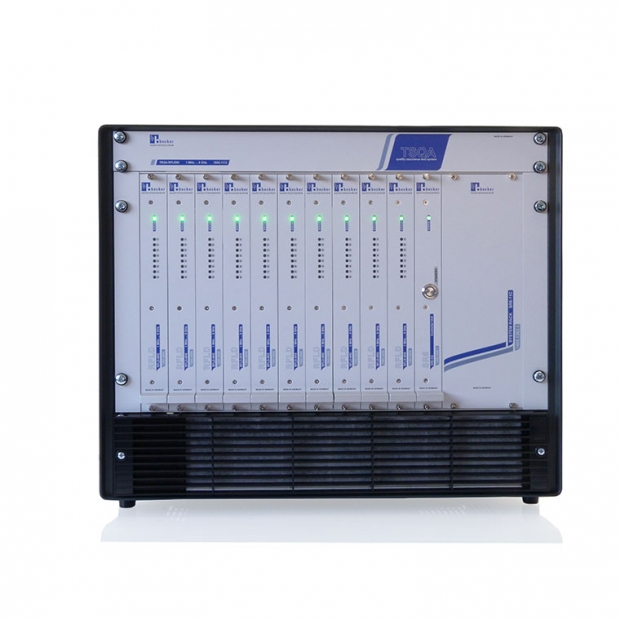

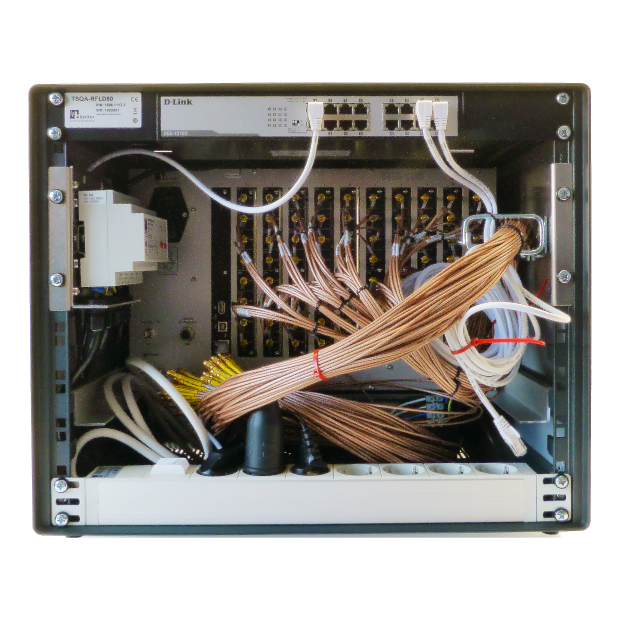

TSQA-RFLD80 自動化實效功率射頻功率分析系統

80 通道 × 3W 功率 × 1~8000 MHz 頻段
實現 HTOL 測試與 RF 壽命模擬全自動化控制

TSQA-RFLD80 系統為一款高效能、多通道的實效功率射頻量測解決方案，可擴充整合 Becker 所推出之 WSDU-1X80P(L) 多通道射頻訊號源，構建完整的自動化高溫操作壽命測試（HTOL）系統；透過精確的功率控制與多通道監測能力，TSQA-RFLD80 特別適用於模擬電子元件的壽命行為，如 聲表面波濾波器（SAW Filter） 與射頻半導體等，亦能廣泛應用於多通道 RF 元件驗證 與可靠度測試場景。


產品特點

• 支援多達 80 通道的實效功率量測（1~8000 MHz）
• 每通道最大 3 W 功率輸出能力
• 遠端控制介面（ASCII 指令與 GUI 圖形化操作）
• 整合訊號產生器控制功能，自動化產生測試頻率與功率
• 內建歸一化處理 (Normalize) 插入損耗校正功能，提升 DUT 比對準確性
• 自動化測試序列設定（最多 5 項頻率容差組合）
• 測試期間與結束條件可程式化設定
• 異常記錄功能附時間戳記，確保測試紀錄完整

測試應用

• SAW 濾波器（SAW Filter）壽命模擬與耐久性測試
• RF 半導體元件加速老化驗證
• 高溫操作壽命測試（HTOL）平台自動化整合
• 多通道 RF 測試驗證與故障偵測
• 量產階段之元件功率容忍範圍監控與記錄
• 實驗室與研發單位的 RF 自動測試系統建置

多通道量測能力

TSQA-RFLD80 支援至多 80 通道 同步 RF 功率分析，每通道最高支援 3 W RF 輸出功率，系統可透過 ASCII 命令或圖形化介面 (GUI) 進行遠端控制，並內建對公用 RF 訊號源的控制功能，支援自動化訊號分配。


高精度功率管理功能

TSQA-RFLD80 軟體提供多項進階功能，包括 設定 RF 多訊號源的輸出功率，並對各待測物插入損耗進行校正 (Normalize)，確保各通道訊號一致性與量測精度。


自動化測試序列設定

軟體可設定最多 5 種測試頻率與相應功率容護範圍，延伸成為自動化測試序列，系統將週期性監控所有選定通道的量測值，並自動偵測是否超出容護範圍；當任何 DUT 發生異常時，系統將自動記錄故障通道並加上時間戳記錄；並可設定整體測試期間，當時間完成後系統將自動結束測試。


系統效益

TSQA-RFLD80 系統能夠夠效節省測試時間，降低錯誤率，並提升數據透明度，是進行壽命模擬、可靠度驗證與多通道 RF 量測之理想解決方案。

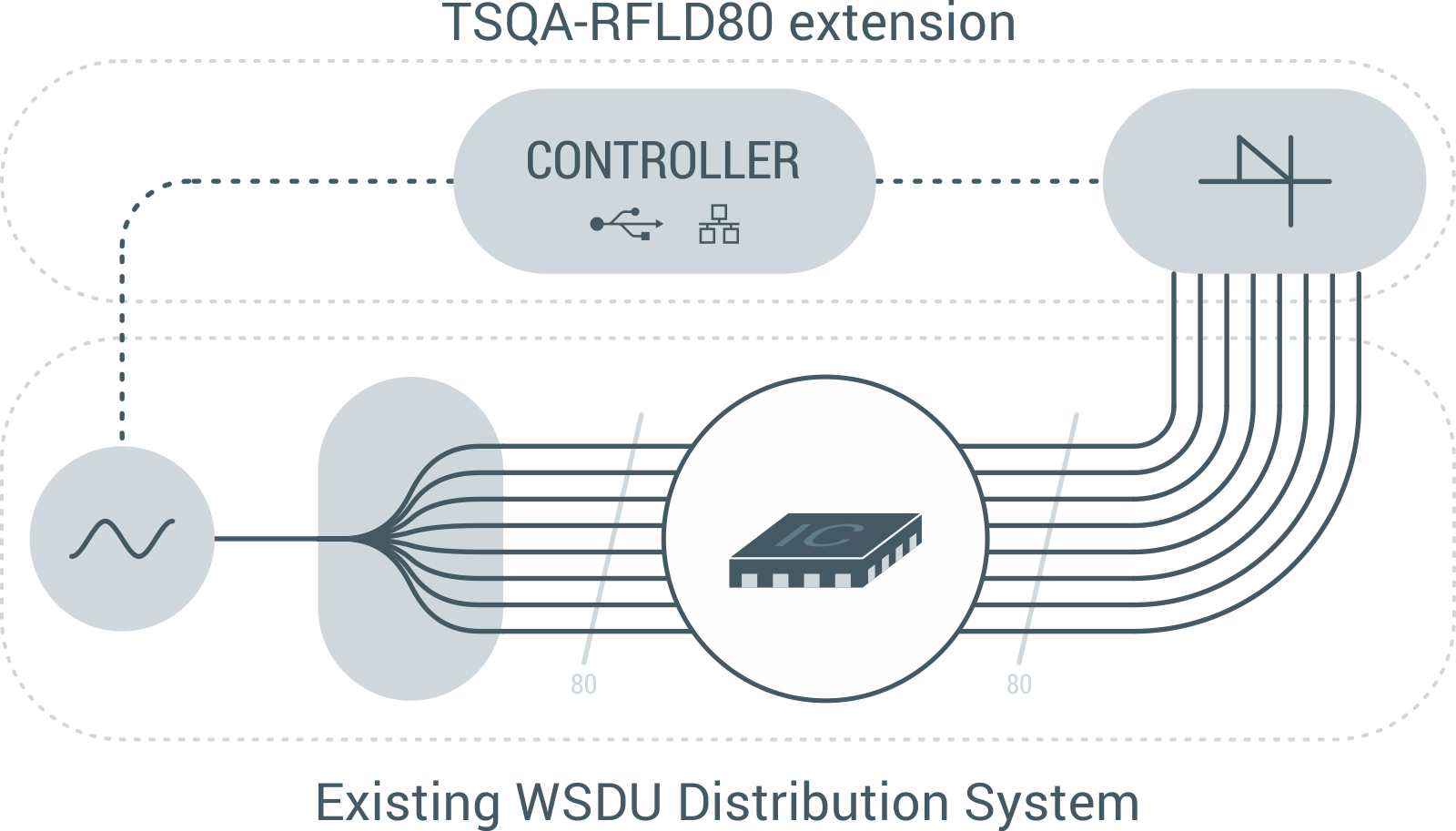

架構原理圖

TSQA-RFLD80 模組可整合至既有 WSDU 分配系統，透過控制器遠端管理多通道功率量測與測試序列，自動執行高達 80 通道之實效功率分析，適用 HTOL 等壽命模擬應用。
