TSQA-80XME HTOL 射頻系統 (80CH, 300 ~6000 MHz)

TSQA-80XME HTOL 射頻系統 (80CH, 300 ~6000 MHz)

TSQA-80XME 為一款高整合射頻 HTOL 自動測試系統,支援 80CH 精密功率輸出與量測,頻段涵蓋 300–6000 MHz,內建 ALC、諧波抑制、CW/Pulse 模組與遠端控制功能,適用主被動元件長期老化應力測試。
詳細介紹

TSQA-80XME 精密高功率自動化
HTOL 射頻系統

80CH 精密射頻輸出、全頻段高穩定度、ALC 精準控制



高溫操作壽命測試(High-temperature Operating Life Time,HTOL 是一種高強度的加速壽命應力測試,用以模擬裝置的長期老化情況,並促使熱啟動型失效機制提早發生;在 HTOL 測試中,將大量待測物(DUT)置於極端高溫與絕對最大額定條件下進行運作,測試溫度通常為 125°C,詳細規範請參考 JEDEC 標準 JESD22-A108。


HTOL 測試與功率應力測試需仰賴射頻(RF)系統提供穩定可靠的輸出功率,因此必須具備多頻道輸出能力與長時間穩定性;每一個頻道皆需輸出高度準確的功率,且系統整體應維持長時間穩定運作。


TSQA-80XME 為一款小型化、全自動 HTOL 射頻量測系統,專為 300 MHz 至 6000 MHz 頻段所設計,採用 50 ohms 技術架構。系統內建 10 組相同子模組,每組提供 8 個射頻輸出頻道,每個頻道可輸出高達 +27 dBm(500 mW)功率,並具備 10 組 x 8 個輸入頻道,可同步量測 DUT 射頻輸出功率等級


系統支援乙太網路(Ethernet LAN)埠,可透過遠端介面進行操作,並採用參考 SCPI99 格式之簡易 ASCII socket 指令,方便進行遠端自動化控制。


主要特色

  • 小型化 19 吋、15U 機箱設計
  • 乙太網路(LAN)遠端控制介面
  • 圖形化使用者介面(GUI)
  • 高輸出功率準確性與長時間穩定性
  • 高動態範圍的量測能力
  • 內建連續波(CW)訊號源



可選配功能

  • 脈衝調變器(Pulse Modulator)
  • 自動測試序列排程功能
  • 整合式 PC 控制台


適用場景

  • 驗證主動與被動型行動與無線前端元件(如:功率放大器、濾波器、開關)之可靠性與耐久性
  • 品質保證用途,例如新設計驗證與生產批次抽測
  • 研發用途(R&D)之精密量測需求






最小化射頻(RF)電纜對待測物(DUT)之損耗

射頻電纜在通往與返回待測物(DUT)時所產生的損耗,對系統性能有重要影響;若電纜損耗過高,需由功率級進行補償,以避免進入 DUT 的功率水平下降,這將對 HTOL 系統的功耗與熱能產生造成顯著影響。此外,射頻電纜的溫度與頻率變化特性會降低輸入至 DUT 的功率準確度;TSQA-80XME 將射頻輸出與輸入埠設置於機箱左右兩側,可有效縮短至氣候箱之電纜長度,進一步減少損耗。


高發射埠(TX)間隔離度

HTOL 系統必須具備高度的射頻輸出埠間隔離能力,以避免當某一 DUT 發生故障時,影響其他 DUT 的測試結果;TSQA-80PME 提供高達 60 dB 類型值的埠對埠隔離度,有效避免此類干擾效應。


高準確度輸出能力

TSQA-80XME 提供 80 組射頻功率輸出,每個頻道皆配備閉迴路功率控制(ALC),可產生極高準確度之射頻輸出,且幾乎無階段跳變現象,因此能確保 80 組輸出之對稱性與長期穩定性;同時,其控制迴路特性平滑,可避免任何功率過衝現象;輸出功率範圍廣,可涵蓋多樣化的 DUT 類型;HTOL 測試可同時應用於具增益之主動元件,例如射頻放大器,與插入損耗極低之被動元件,例如:SAW / BAW 濾波器與低溫共燒陶瓷(LTCC)。


諧波抑制能力

HTOL 測試中所產生的射頻能量應集中於訊號之基頻,避免由諧波產生對 DUT 額外的壓力;TSQA-80XME 內建動態諧波抑制濾波器,可有效抑制諧波干擾。


高精度射頻功率偵測

TSQA-80XME HTOL 系統對應每一組射頻輸出頻道,皆配置一組輸入頻道,可精準對應至每一 DUT 的輸出功率範圍進行量測,確保輸出/輸入功率一致性與準確性。


多樣化射頻測試訊號類型

TSQA-80XME 內建連續波訊號源(CW),並可選配脈衝調變器,訊號源與脈衝參數皆可透過乙太網路(LAN)遠端介面進行控制。


小型化且高整合性

TSQA-80XME 整合 80 組射頻輸出與 80 組量測頻道於單一機架式設計中,採用 19 吋、15U 高度機箱,具備高密度、高整合的特性。


軟體功能與遠端控制介面

支援實體遠端介面:LAN 或 USB;控制協定採用 ASCII 字串命令,或透過內建網頁伺服器以瀏覽器操作,可進行參數設定與系統操作,使用圖形化介面(GUI)進行遠端操作,無需開發額外應用程式,即可進行全功能遠端控制,不受地點限制。

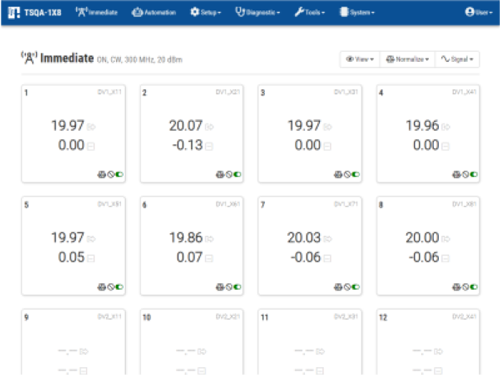

GUI 操作介面範例


電纜損耗之影響

射頻電纜在連接至待測物(DUT)之過程中所產生的不可避免損耗,已由系統軟體進行補償處理,因此,可於軟體中設定電纜的型號與長度;系統將依此計算 DUT 的實際輸入與輸出功率等級。


系統自我監控機制

TSQA-80XME 支援長時間全自動運行,可於數月測試週期內無需人工介入,系統內建自我檢查機制,包含電流消耗監控、模組溫度監控與錯誤紀錄功能。


選配功能:自動化測試流程排程

自動化測試排程選項能大幅降低操作人員的介入頻率,操作者僅需在測試開始前定義所有測試參數,例如:測試總時長、預熱時間、插入損耗上限等,隨後系統將於整個測試期間自動執行所有測試程序,並即時顯示測試狀態與統計資料,同時將測試協定資料記錄存檔,供日後分析使用。

為進行最佳化失效分析,系統亦提供功能,可於 DUT 發生失效當下立即並個別移除其射頻壓力(RF stress,避免影響後續分析;當預先定義之測試時間結束後,系統將自動停止測試程序,並關閉射頻功率輸出,解除 DUT 之射頻壓力。


選配功能:整合式 PC 控制主機

依客戶需求,TSQA-80XME 可選配 1U 高度之抽屜式整合控制電腦,以提升系統操作便利性與整體整合度。


產品型錄下載 >

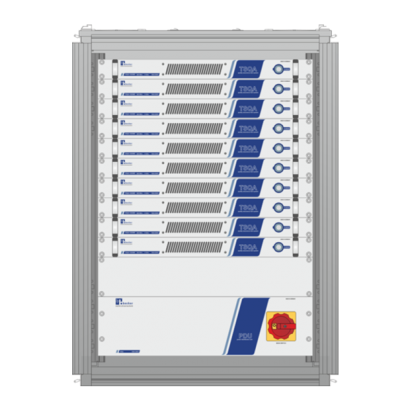

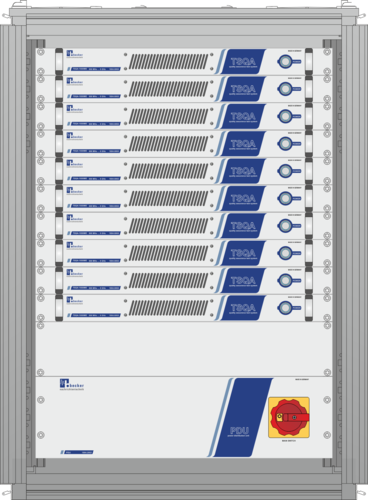

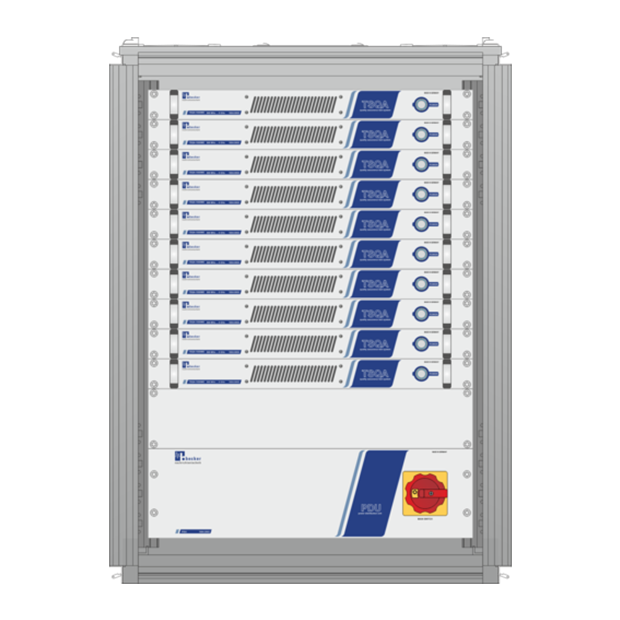

外觀

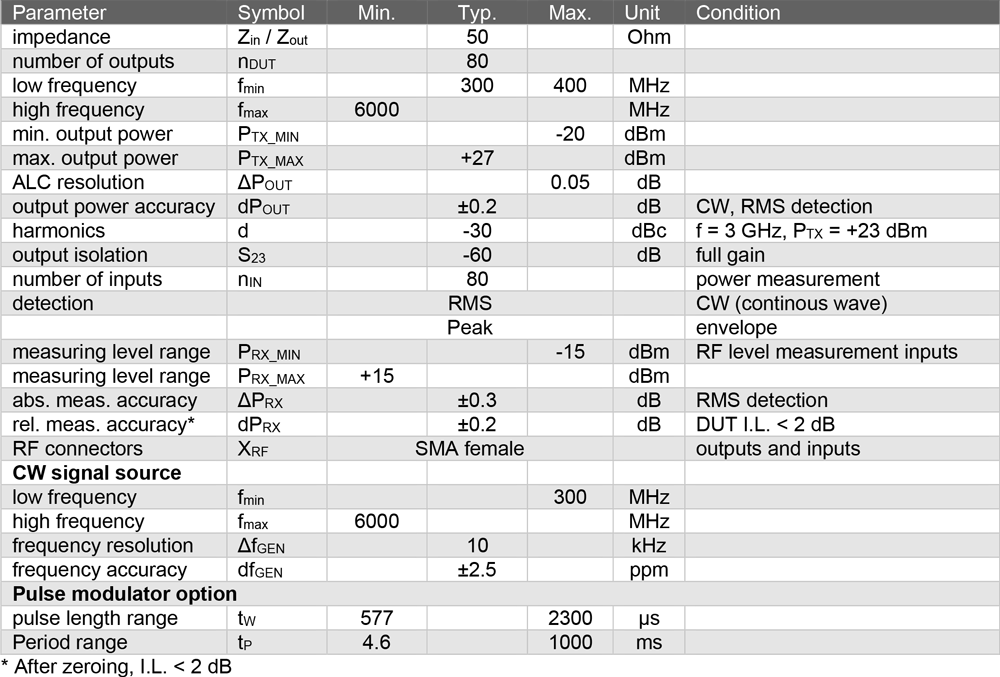

技術規格

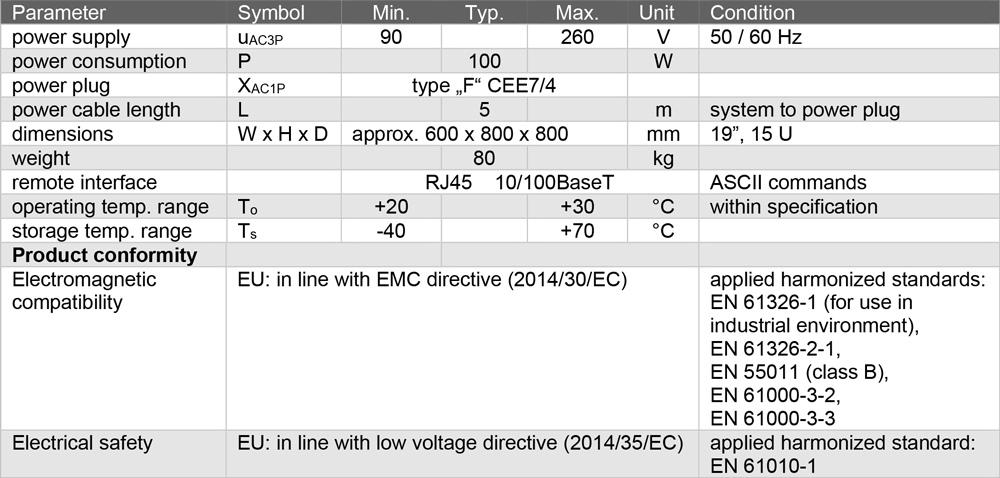

通用規格

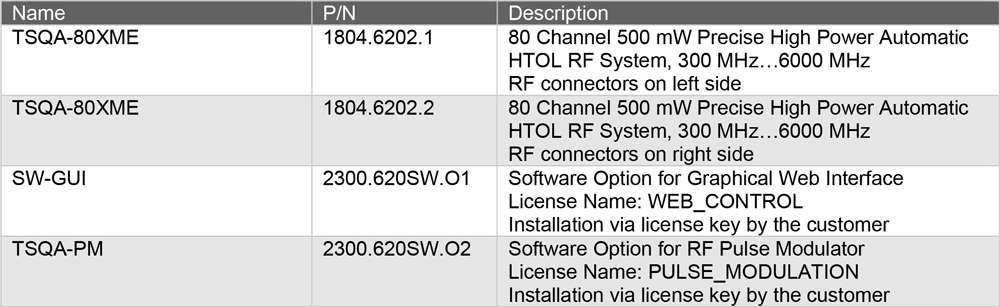

訂購資訊

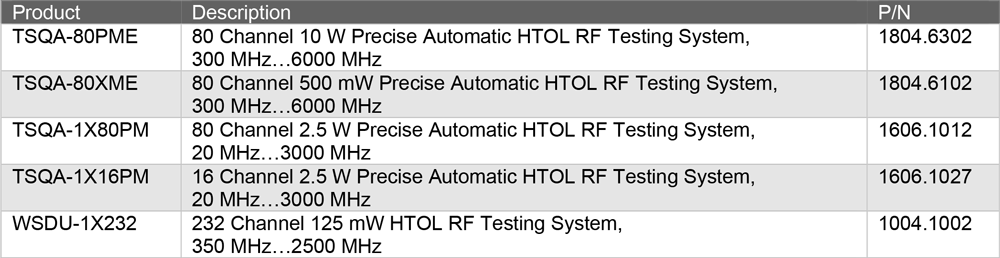

相關產品
