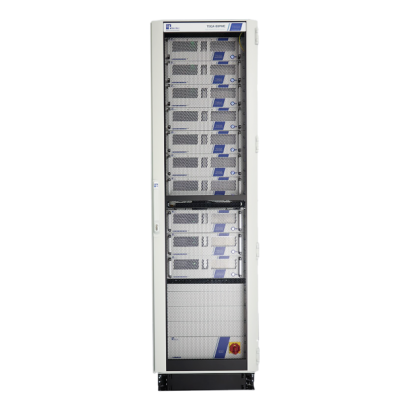

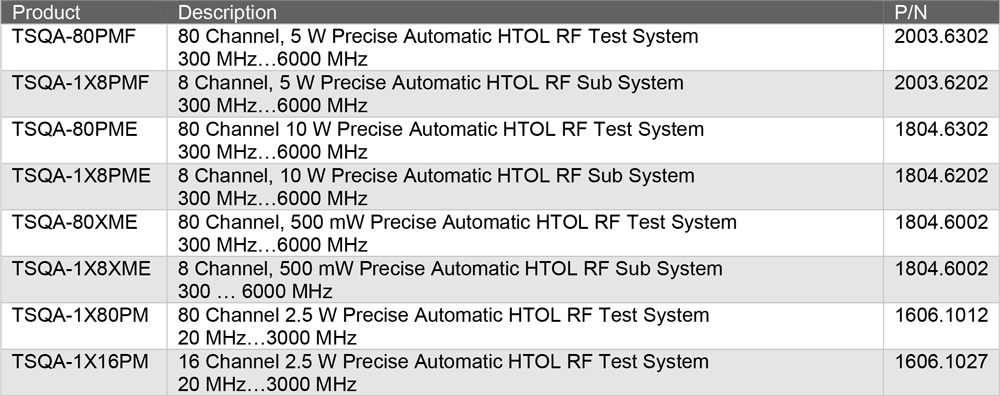

TSQA-80PMF 全自動 HTOL 射頻量測系統
80通道穩定輸出 × 自動化HTOL測試 × 精密RF功率控制
高溫操作壽命測試(High-temperature Operating Life Time, HTOL)是一種強烈的應力測試,用以模擬老化並加速熱致故障機制的發生;在 HTOL 測試期間,大量待測物(DUT)會處於極端溫度與絕對最大額定條件下運行,通常的測試溫度為 125°C。詳細內容請參閱 JEDEC 標準 JESD22-A108。

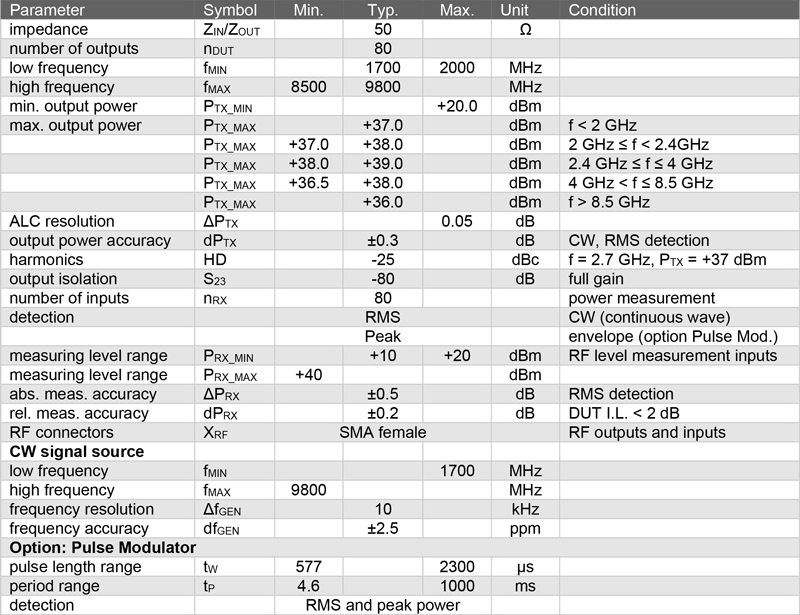

功率應力測試與 HTOL 測試皆需搭配具有多輸出通道的射頻(RF)系統,且每個通道須提供具備高精度與長時間穩定性的輸出功率;TSQA-80PMF 為一款小型化、自動化 HTOL 射頻量測系統,適用於 1700 MHz 至 9800 MHz 頻段,採用 50 歐姆技術設計;系統由 10 個相同的子裝置組成,每個子裝置提供 8 個射頻通道;每個射頻輸出通道具備最高可達 8 W 輸出功率能力。
此系統提供 10 x 8 個輸入通道,以監控待測物的射頻輸出功率水平。系統控制可透過內建控制主機上的 網頁介面進行;TSQA-1X8PMF 所搭載之軟體可自動化整個測試流程,適用於各種電子元件,如半導體、SAW/BAW 濾波器以及 LTCC(Low Temperature Cofired Ceramics,低溫共燒陶瓷)元件,由於其寬廣的頻率範圍,亦適用於支援 5G(FR1)與 Wi-Fi 6E 標準的元件測試。
最小化連接至待測物的射頻電纜損耗
連接至待測物前後的射頻(RF)電纜損耗,對系統效能具有重要影響,若電纜損耗過高,則必須由功率級進行補償,以避免待測物輸入端的功率水平降低;此舉將大幅提高 HTOL 系統的功耗與熱量產生;此外,射頻電纜還具有與溫度及頻率相關的效應,進一步降低待測物端功率水平的精確度。

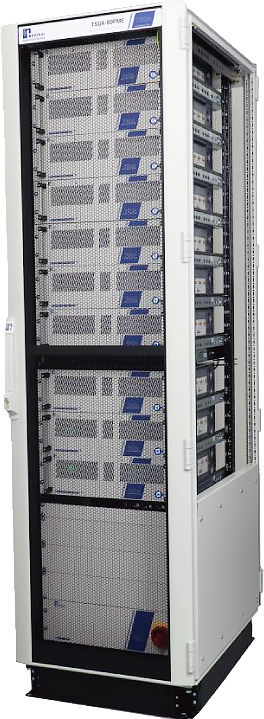

TSQA-80PMF 的射頻(RF)輸出與輸入埠設置於系統機櫃的右側或左側,以最小化通往氣候測試箱的電纜長度。
高傳輸端(TX)埠間隔離度,確保測試獨立性
HTOL 系統必須在各 RF 輸出埠之間提供高隔離度,確保其中一個待測物發生故障時,不會對其他待測物產生任何影響;TSQA-80PMF 提供高達 80 dB 類型值的埠間隔離度,可有效避免此類效應。
最佳化電力消耗
本系統的耗電量與效率會根據所需的 RF 輸出功率等級調整,分為兩個功率等級;依據所需射頻輸出功率,自動調整功率放大器級的供電電壓,此設計可最佳化用電成本與熱量產生。
高精度輸出

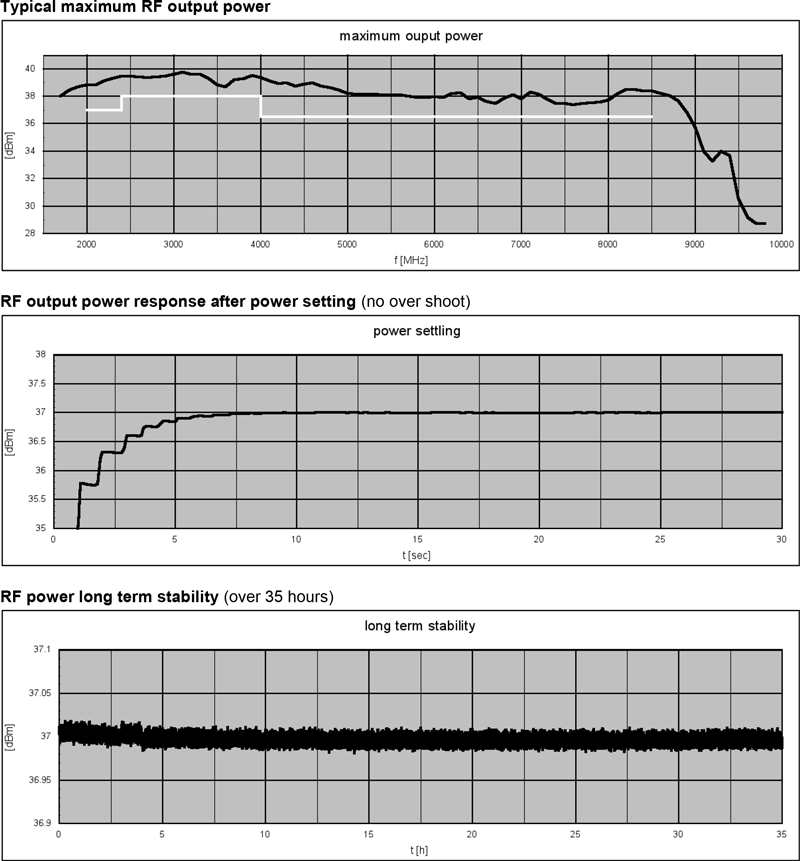

TSQA-80PMF 配備 80 組 RF 輸出通道,每一輸出通道皆具備閉迴路功率控制(ALC, Automatic Level Control)機制,可提供極高精度、無可見階段變化的射頻輸出功率;因此,系統不僅確保 80 通道間的對稱性,亦保證長期穩定性,同時控制迴路具備平滑特性,可避免任何過衝情況,輸出功率範圍亦非常廣,可支援多樣類型的待測物,包括具有增益的主動元件(如功率放大器)與低插入損耗的被動元件(如濾波器)。
諧波抑制能力
在 HTOL 測試中,RF 能量應集中於訊號基頻,以避免因高階諧波對待測物產生額外壓力;TSQA-80PMF 搭載動態諧波抑制濾波器,可有效抑制諧波。
高精度 RF 功率偵測
TSQA-80PMF HTOL 系統對應每一組輸出通道皆提供一組輸入通道,可依照特定範圍精準量測待測物輸出端功率。
多樣化射頻測試訊號類型
TSQA-80PMF 內建 連續波訊號源(CW source),並可選配脈衝調變器;訊號源與脈衝參數皆可透過 LAN 遠端介面控制。
小型化且高彈性

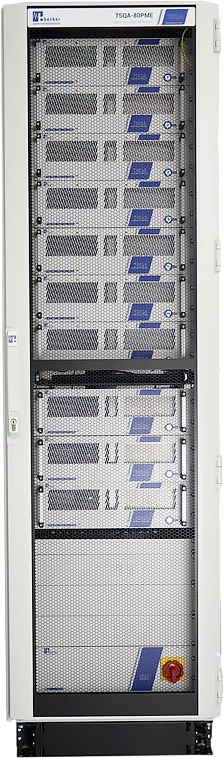

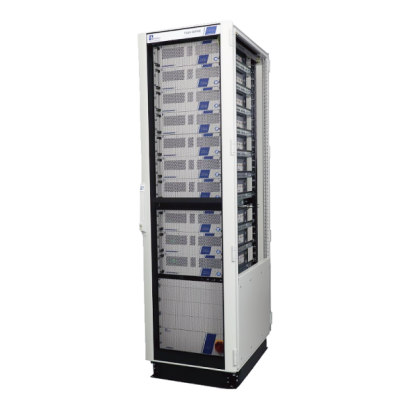

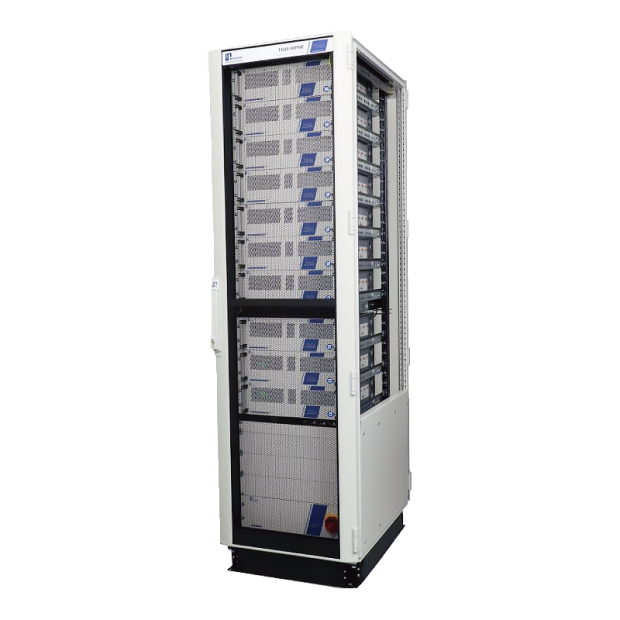

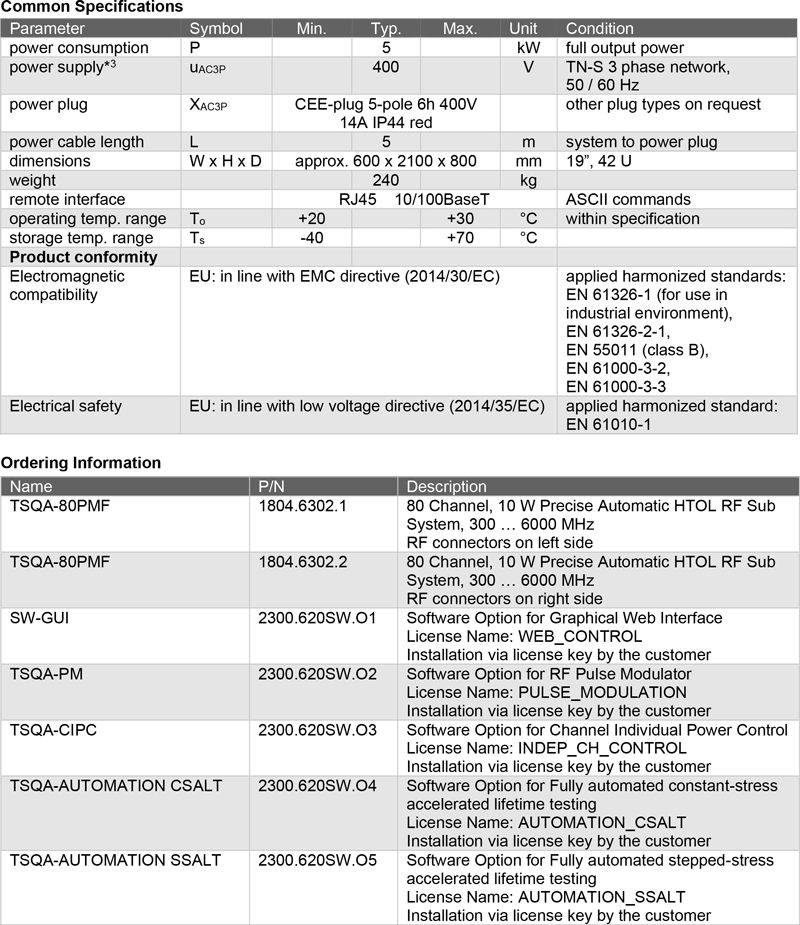

整套 TSQA-80PMF 系統,包含 80 組射頻輸出通道與 80 組量測通道,均整合於 19 吋機架、總高度為 42U 的機箱中。
軟體功能特性
支援實體遠端介面:LAN 或 USB;控制協定為 ASCII 字串,亦可透過內建 Web Server 以瀏覽器操作,支援所有參數設定與系統運作,透過網頁介面(GUI)操作系統,可免除額外開發應用軟體的成本與工作量,亦不受遠端位置限制。

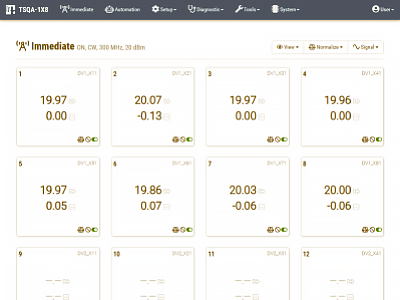

圖形使用者介面外觀(範例)
電纜損耗的影響
待測物前後射頻(RF)電纜的不可避免損耗,已由軟體進行補償處理,因此電纜類型與長度皆可在系統中設定;多種常用電纜類型的資料已預先內建於軟體中,軟體會自動計算待測物輸入與輸出端的功率水平。
系統自我監控
系統可在無人介入的情況下,持續執行為期數月的整體測試流程,內建多項自動自我檢查功能,例如電流消耗監控、模組溫度監控與錯誤紀錄日誌。
選配功能:自動化測試程序
自動化測試程序選項可大幅減少操作人員的干預次數,使用者僅需於測試啟動前定義所有測試參數,例如:測試時間、預熱時間、插入損耗限制等;其後系統將在整個測試期間自動執行所有操作,並顯示測試狀態與統計資料,產生測試記錄以供後續分析使用;為了達成最佳化的失效分析,系統支援對發生故障的待測物個別即時移除 RF 應力的功能;在預定測試時間結束後,測試程序會自動停止,RF 輸出功率亦會降低,移除對待測物的射頻壓力。
選配功能:整合式電腦控制主機
TSQA-80PMF 可依客戶需求,選配整合於 1U 抽屜式機構內的電腦控制主機。

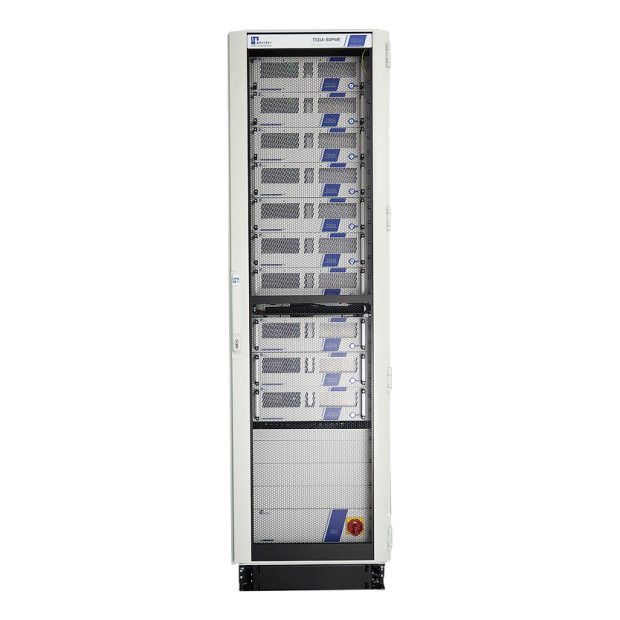

外觀:19 吋系統機架中安裝之選配控制主機抽屜
