高溫壽命測試

TSQA-80PME HTOL 射頻系統(80CH, 300~6000 MHz)

TSQA-80PME HTOL 射頻系統(80CH, 300~6000 MHz)

TSQA-80PME 提供 80 通道射頻輸出與量測,涵蓋 300~6000 MHz 頻段,具 +40 dBm 高功率輸出、ALC 電平控制、動態諧波濾波器、自動失效管理與遠端 GUI 操作,是 HTOL 高溫壽命測試的高精度解決方案。

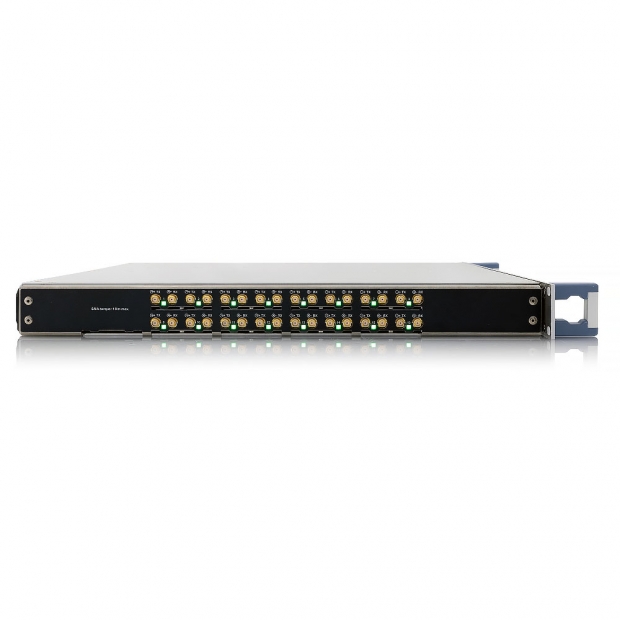

  • TSQA-80PME-1x1.png
  • TSQA-80PME-rare.jpg
  • TSQA-80PME-side.jpg
詳細介紹

TSQA-80PME 高功率自動化
HTOL 射頻系統

80通道精準輸出 × +40 dBm高功率 × 動態諧波抑制濾波



高溫操作壽命測試(High-temperature Operating Life Time,HTOL是一種高強度的壓力測試,用於模擬老化並加速熱啟動之故障機制,在 HTOL 測試期間,大量的待測物(DUT)會被置於極端高溫及其絕對最大額定條件下,通常於 125°C 下進行;詳細內容請參考 JEDEC 標準 JESD22-A108。


功率壓力測試與 HTOL 測試皆需射頻(RF)系統具備多通道輸出,且每一通道必須能夠長時間維持高精度與高穩定度的輸出功率TSQA-80PME 是一款小型化、自動化 HTOL 射頻量測系統,適用於 300 MHz 至 6000 MHz 的頻率範圍,採用 50 歐姆技術架構


系統由 10 組相同子裝置所構成,每組子裝置提供 8 個射頻通道,每個射頻輸出通道可提供高達 +40 dBm(10 W 的輸出功率;系統共提供 10 × 8 組輸入通道,以即時監控待測物的射頻輸出功率水準

控制方式可透過內建控制台的網頁介面進行操作





降低射頻電纜至待測物(DUT)的損耗

射頻(RF)電纜在傳送訊號至待測物(DUT)以及從待測物回傳訊號的過程中,會產生一定程度的功率損耗,這些損耗會直接影響整體系統效能,若電纜損耗過高,為了維持 DUT 端所需的功率水準,必須由功率級額外補償,這不僅會提高 HTOL 系統的整體功耗與熱能產生,也可能影響穩定性;此外,射頻電纜本身對溫度與頻率變化非常敏感,進一步降低了輸出功率的準確性。

TSQA-80PME 特別將射頻輸出與輸入埠配置在機櫃側邊(左或右側),以有效縮短至氣候箱的電纜長度,進而降低損耗與不確定性


高隔離度設計,避免 DUT 間互相干擾

在 HTOL 測試中, DUT 必須完全獨立運作,不能互相影響,若某一 DUT 發生故障,則不應影響其他 DUT 的正常測試結果;為此,TSQA-80PME 在每組射頻輸出埠間設計高達 85 dB 的隔離度,可有效避免 DUT 間的雜訊串擾與干擾影響。


功耗最佳化,依應用動態調整

TSQA-80PME 採用三級功率設計,依據所需射頻輸出功率動態調整功率放大器階段的供應電壓,可顯著降低不必要的耗電與熱能產生,同時節省營運成本


高精度射頻輸出控制與穩定性

系統提供 80 組射頻功率輸出通道,每一通道均配備閉迴路電平控制(ALC,可精準控制輸出功率,無可見階梯變化,並確保所有通道在長期運作下仍保持一致的穩定性與對稱性;此外,控制迴路設計平滑無過衝現象,讓量測過程更加可靠。

輸出功率涵蓋範圍廣,可同時適用於主動元件(如放大器)與被動元件(如濾波器)等多種 DUT 類型


動態諧波抑制,提升訊號純淨度

HTOL 測試過程中,射頻能量應集中於訊號的基頻,若產生過多諧波,將可能對 DUT 帶來額外壓力;TSQA-80PME 內建動態諧波抑制濾波器,可有效抑制高階諧波成分,提升測試訊號純度


高精度功率回讀,與每個輸出通道對應

TSQA-80PME 提供 80 組對應輸入通道,可即時回讀並精準量測 DUT 的輸出功率,系統會依照各輸出通道的實際應用範圍,自動對應並最佳化量測條件。


內建多種射頻訊號源,支援 CW 與脈波模式

系統內建連續波(CW)訊號源,並提供可選配之脈波調變模組,所有訊號源參數皆可透過 LAN 遠端介面設定與控制滿足各類 DUT 測試情境需求


小型化整合設計,功能完整

TSQA-80PME 將 80 組射頻輸出與 80 組量測通道完整整合於一台標準 19 吋機架(Rack)中,高度僅為 42U大幅節省實驗室空間並簡化設備部署


多樣控制介面與操作方式

系統支援 LAN 與 USB 等遠端實體介面,並可透過 ASCII 指令或內建網頁伺服器操作,使用者可直接透過瀏覽器圖形化操作介面(GUI)進行遠端設定與操作,無需額外開發應用軟體,可快速佈署並遠端控制系統

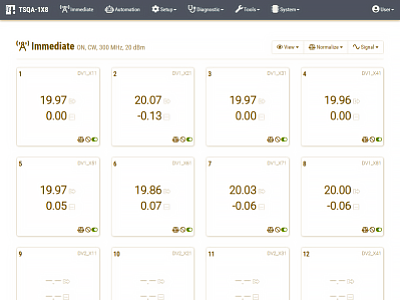

GUI 操作介面範例


電纜損耗之影響

來回於待測物(DUT)之間的射頻(RF)電纜損耗無法完全避免,軟體中已將此因素納入考量,因此使用者可依據實際應用設定電纜類型與長度,系統將自動計算 DUT 端的輸入與輸出功率水準。


系統自我監控功能

TSQA-80PME 系統可長時間無人值守自動運行,即使是為期數個月的測試也不需人工干預;內部整合多項自我檢測機制,包含電流消耗、模組溫度偵測以及錯誤記錄等功能,確保整體測試過程穩定可追溯


選配功能:自動測試流程排程

自動化測試流程排程(Automatic Test Sequencing)功能可大幅降低操作人員介入次數,在開始測試前,操作人員只需一次性設定所有測試參數,例如:測試時間、暖機時間、插入損耗限制等;之後系統將全自動執行整個測試流程,並持續顯示測試狀態與統計資訊,同時紀錄測試流程資料以供後續分析。

為了最佳化失效分析流程,系統亦提供故障 DUT 的即時應變處理機制,當任一 DUT 發生故障時,系統可立即中斷該通道之射頻壓力,避免對器件造成進一步損害。

當預設的測試時間結束後,系統將自動結束測試流程,並關閉射頻功率輸出,全面移除 DUT 上的射頻壓力


選配功能:整合式控制電腦(PC)控制台

依客戶需求,TSQA-80PME 可選配內建控制電腦(PC,此控制台安裝於 1U 高度抽屜式機構中,實現硬體整合與操作便利性。



選配抽屜式控制電腦(PC),可安裝於 19 吋系統機架中

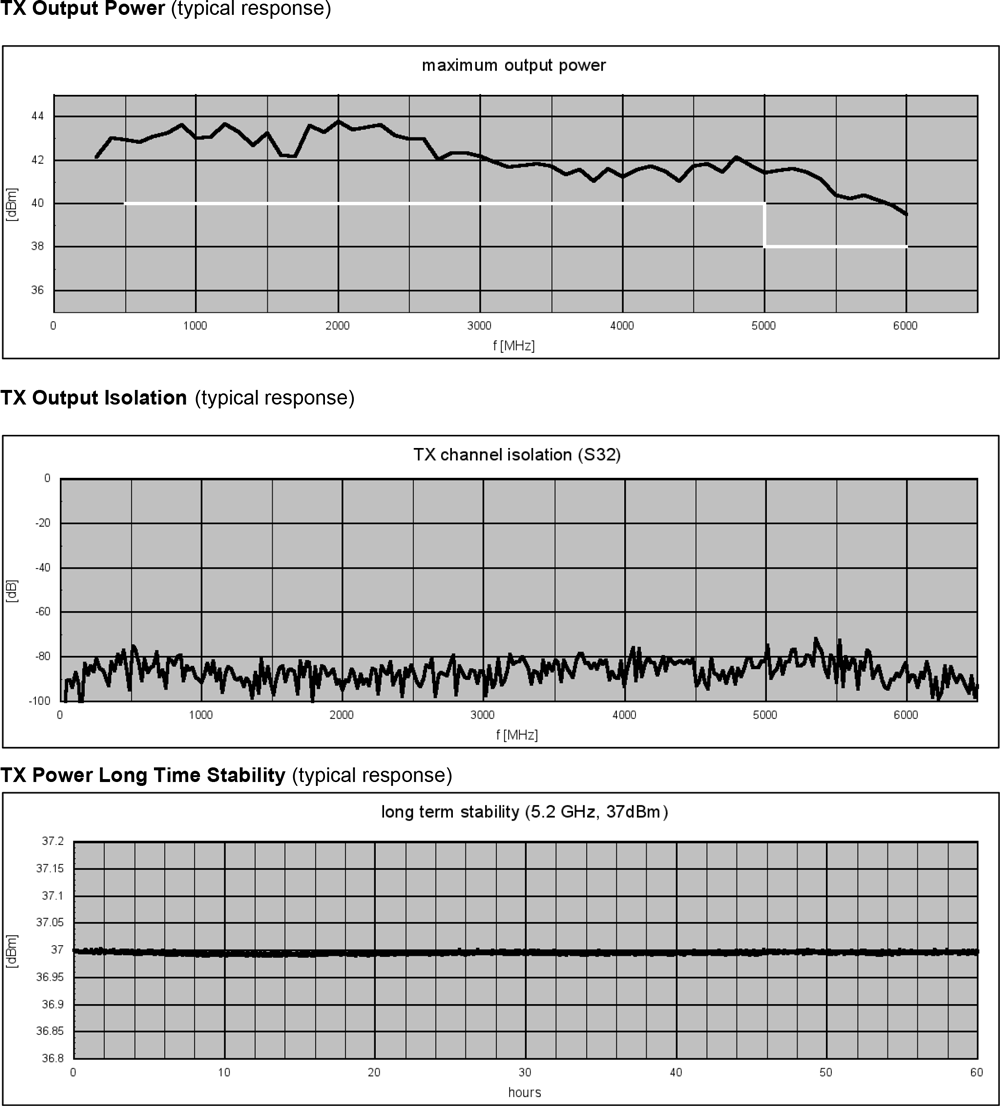

效能

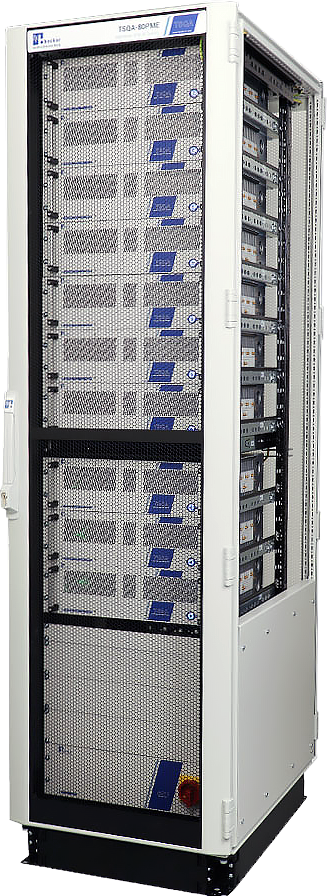

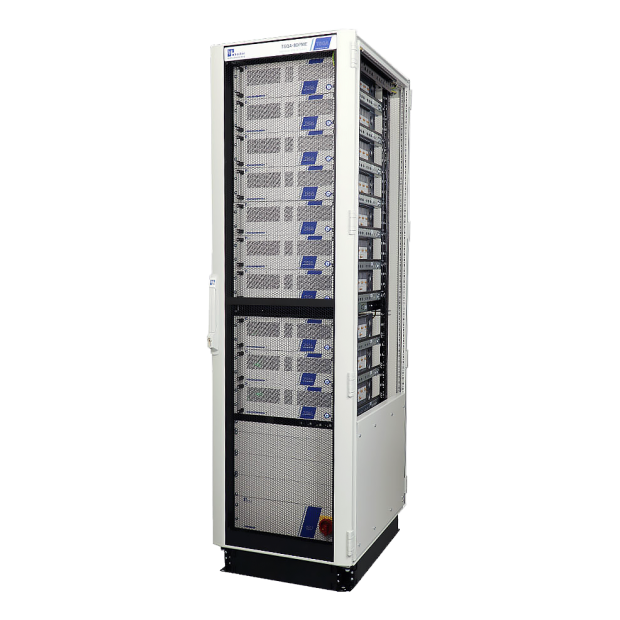

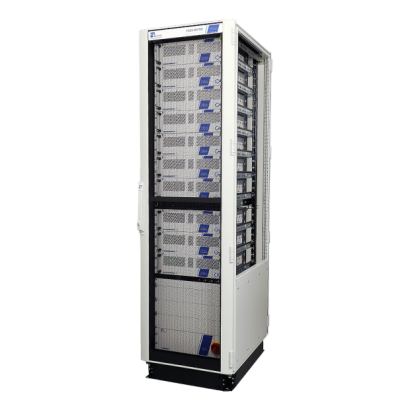

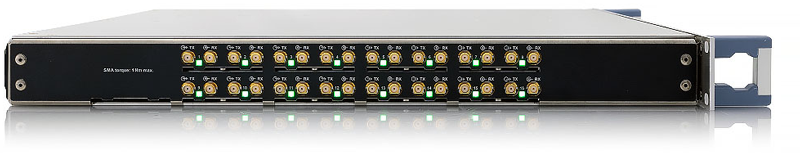

外觀

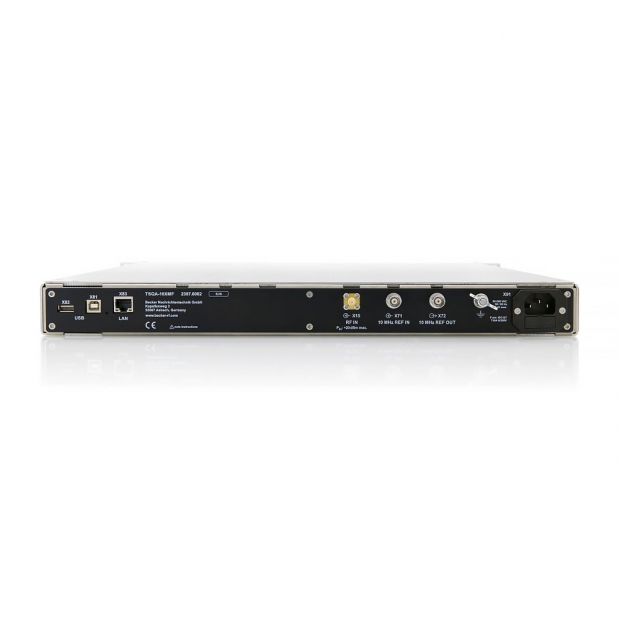

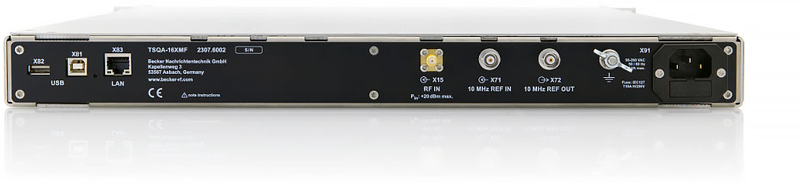

後視圖



側視圖(RF 連接器位於左側的變體)


技術規格

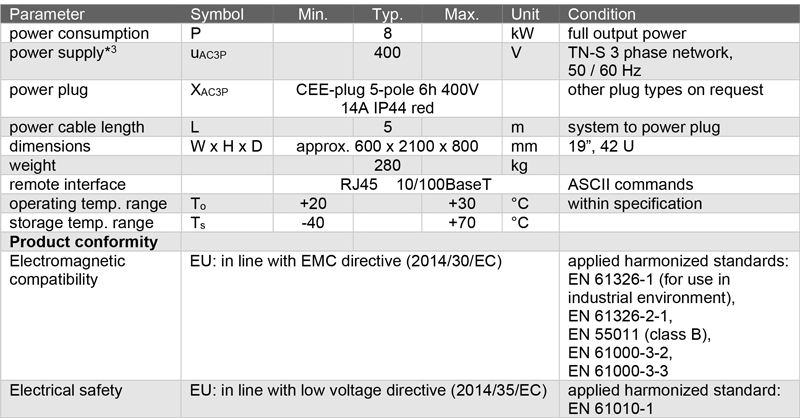

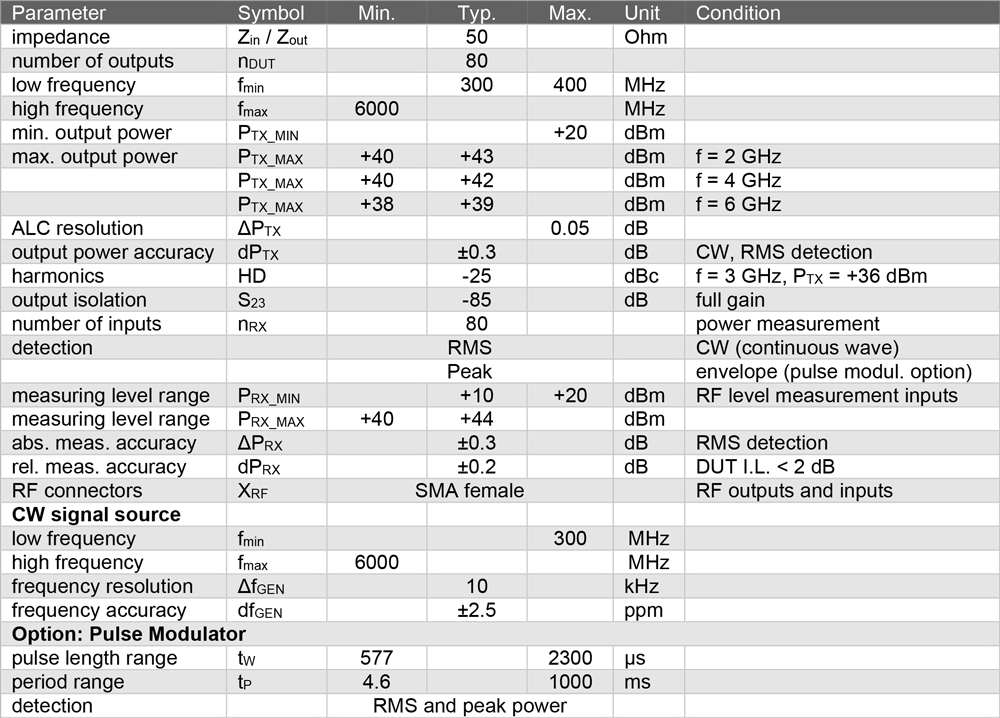

共通規格

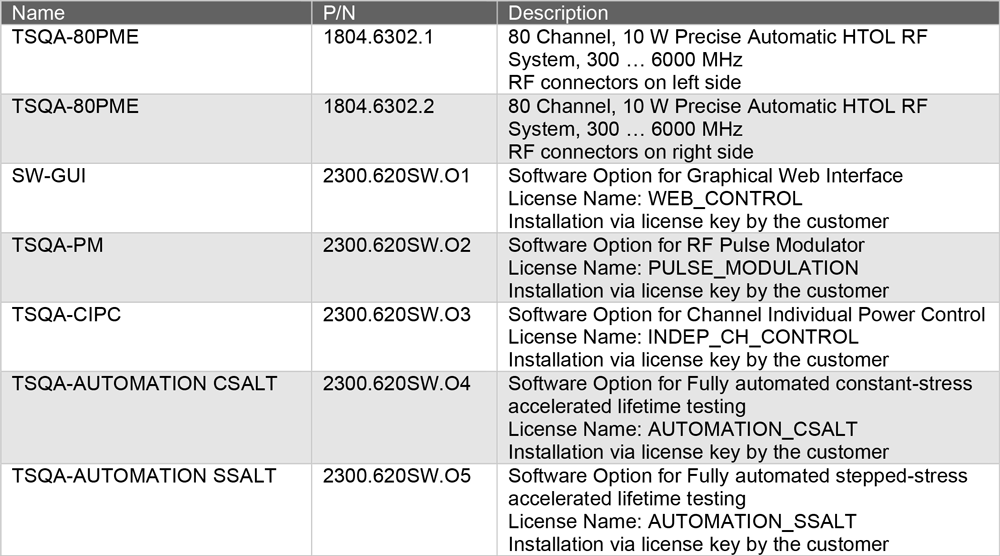

訂購資訊

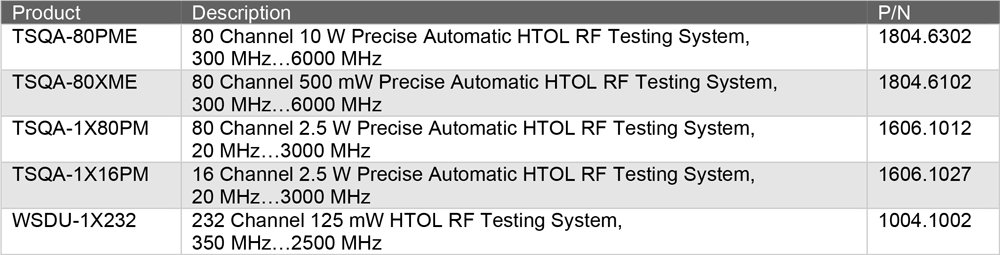

相關產品




產品型錄下載 >
