TSQA-1X8XE 功率放大器 (8 CH, 300~6000 MHz)

TSQA-1X8XE 功率放大器 (8 CH, 300~6000 MHz)

TSQA-1X8XE 為中功率多通道射頻功率放大器,具備 8 埠獨立輸出、ALC 精準功率控制、CW 與脈衝訊號模式、LAN/USB 控制介面與高埠間隔離,專為 ATE 測試與長期 RF 壓力測試設計。
  • 1605627794_0036__17-1x1.png
  • 1605627793_1352__17-1x1.png
詳細介紹

TSQA-1X8XE 射頻功率放大器

8 通道獨立射頻輸出、全頻段精準控制,專為自動化長期測試打造



TSQA-1X8XE 是一款中功率多通道射頻功率放大器,具備 8 組輸出通道,支援的頻率範圍為 300 MHz 至 6000 MHz,每個通道在全頻段均可提供高達 500 mW 的穩定射頻輸出功率;每一輸出通道皆內建 自動增益控制(ALC,可在長時間運作下確保輸出功率穩定,滿足嚴苛的連續測試需求。TSQA-1X8XE 內建 連續波(CW)射頻訊號源,可選配 脈衝訊號產生器,支援 CW 與脈衝模式操作。


內部實作專屬控制軟體,結合自動增益調整機制,可在全頻段保持高精度輸出功率,並搭載動態諧波抑制濾波器,有效降低雜散諧波成分,提升訊號純度與測試準確度;TSQA-1X8XE 特別適用於執行 RF 元件的 HTOL 測試,可顯著提升長期壽命驗證的效率與準確性。


產品特點

  • 長時間輸出功率穩定性極高
  • 輸出功率控制精準
  • 每通道皆支援 自動增益控制(ALC
  • 搭配 圖形化使用者介面,操作簡潔直覺
  • 內建 CW 模式,可選配 脈衝訊號模式
  • 19 吋 1U 小型化機構設計,易於系統整合與機架安裝



應用領域

  • 行動通訊與無線前端主動與被動元件之高壓壽命與性能驗證
  • 研發實驗室中的 RF 放大與模擬需求
  • 新產品設計驗證、產品批次一致性與品質保證作業

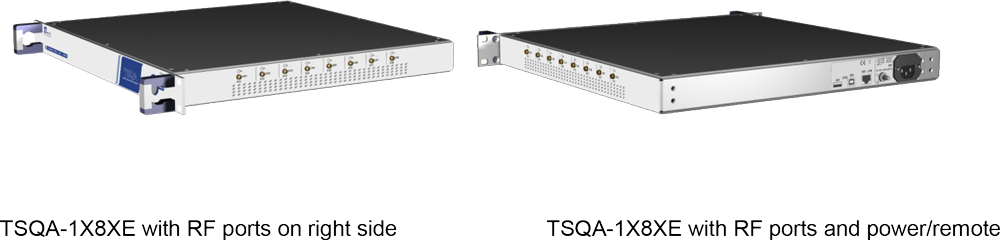

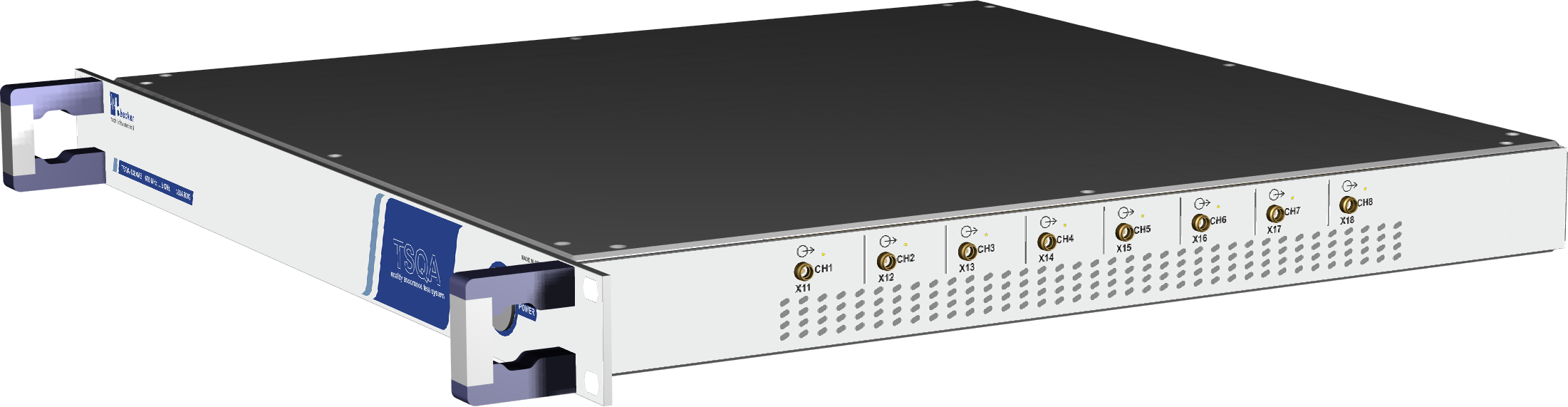

圖示為 RF 連接埠配置於機身右側的版本

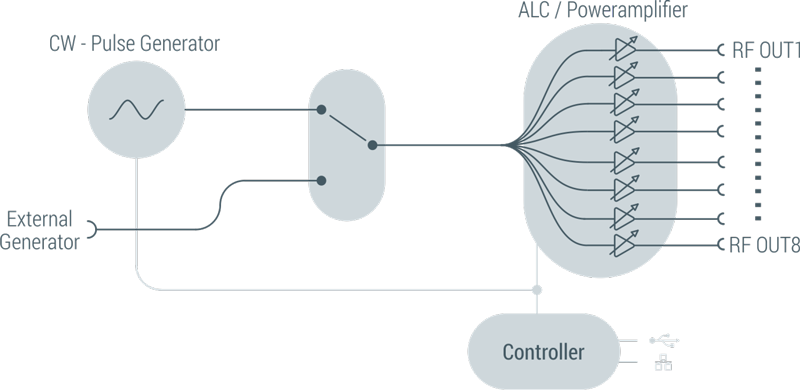

系統架構圖




彈性控制介面

TSQA-1X8XE 提供 LAN 與 USB 實體遠端控制介面,可透過內建的 圖形化使用者介面進行操作,無需額外開發應用程式,並可在任意位置進行即時控制;此外,系統亦支援 類 SCPI 命令格式的 ASCII 協定,方便整合至 自動化測試設備(ATE 系統中進行精準控制。


內建射頻訊號源

裝置內建高穩定度射頻訊號源,支援於全頻段產生 連續波(CW)訊號,並可選配 脈衝訊號產生功能,滿足不同測試需求。


主要軟體功能

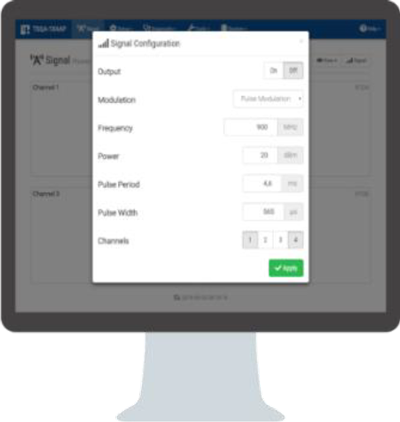

  • 圖形化使用者介面
    除基本遠端控制外,使用者可透過 GUI 設定各項操作參數,包括頻率、輸出功率、脈衝寬度與週期等;為補償外部射頻連接線路的損耗,系統可輸入線材類型與長度,軟體將自動計算並調整至線末的實際輸出功率。
  • 自動增益控制(ALC
    系統會持續監測每一通道的射頻輸出功率,並透過 ALC 演算法自動維持穩定輸出;為避免輸出過衝或不穩定現象,演算法採用平滑漸進的功率調整策略,確保長時間測試下仍具高穩定性與一致性。






高埠間隔離度

TSQA-1X8XE 為多通道射頻功率放大器,具備優異的射頻埠間隔離性能。即使其中一個輸出埠發生阻抗不匹配,也不會對其他輸出埠產生影響,TSQA-1X8XE 特別設計有極高的埠間隔離度,可有效避免此類干擾,確保各通道之間互不影響。


射頻輸出功率高精度控制

每一輸出通道均提供極高精度的射頻輸出功率控制,透過閉迴路自動增益控制(ALC)實現連續無階輸出,幾乎看不見功率階段變化,因此,可確保 8 個輸出通道之間的功率對稱性與長時間運作穩定性;此外,ALC 控制迴路採用平滑響應設計,有效避免功率過衝現象


系統自我監控功能

系統設計可支援長期無人值守運作,可持續執行數月測試而無需人工介入,內建自動診斷機制,可定期監測項目包含:電流消耗、模組溫度、錯誤日誌記錄等,確保設備於長時間測試期間維持最佳運行狀態。

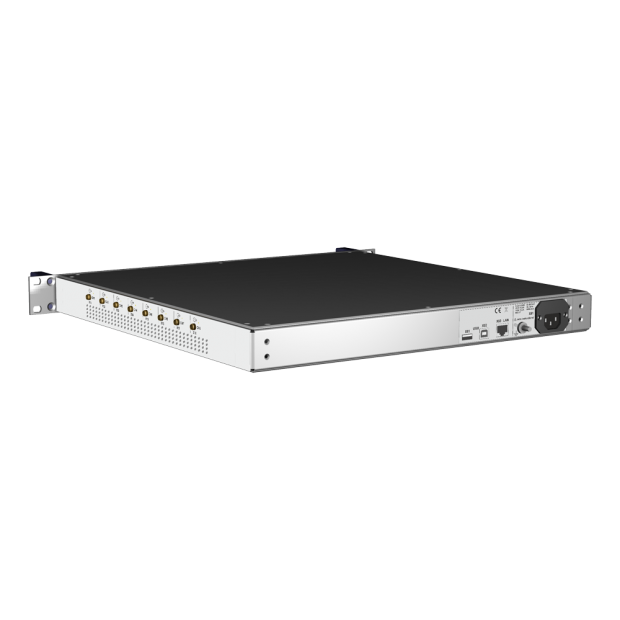

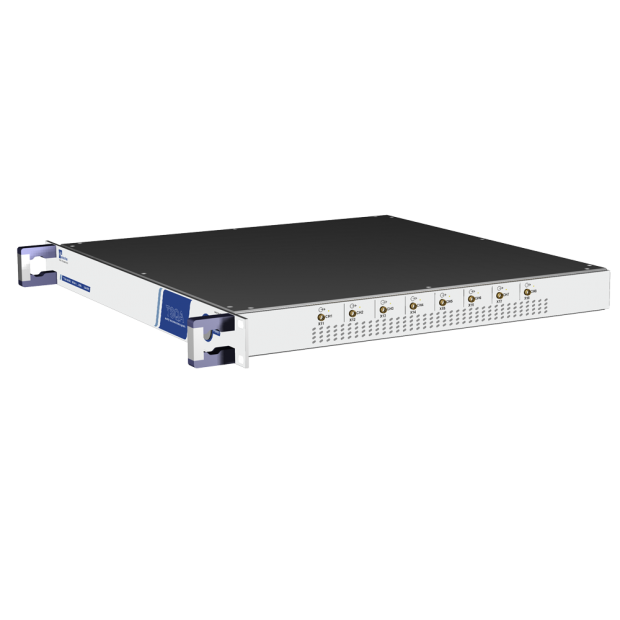

外觀

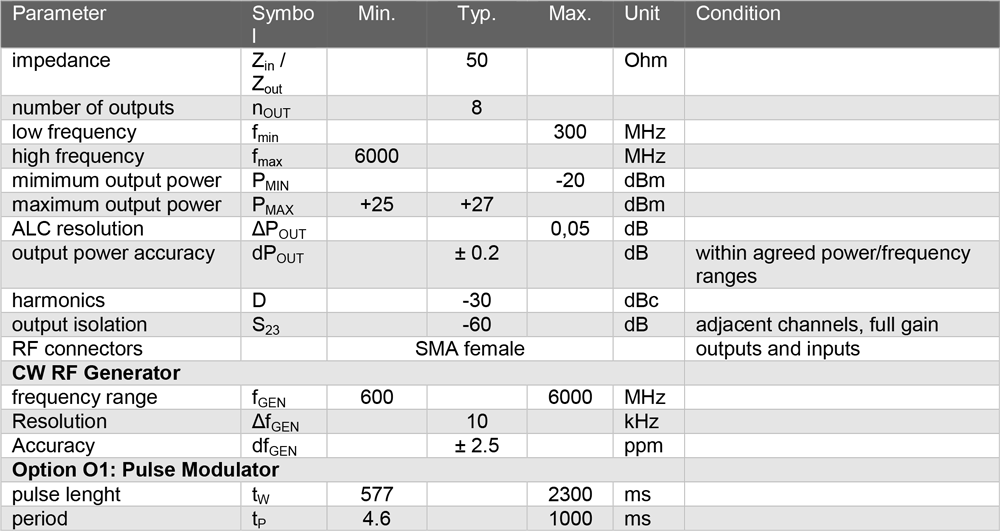

技術規格

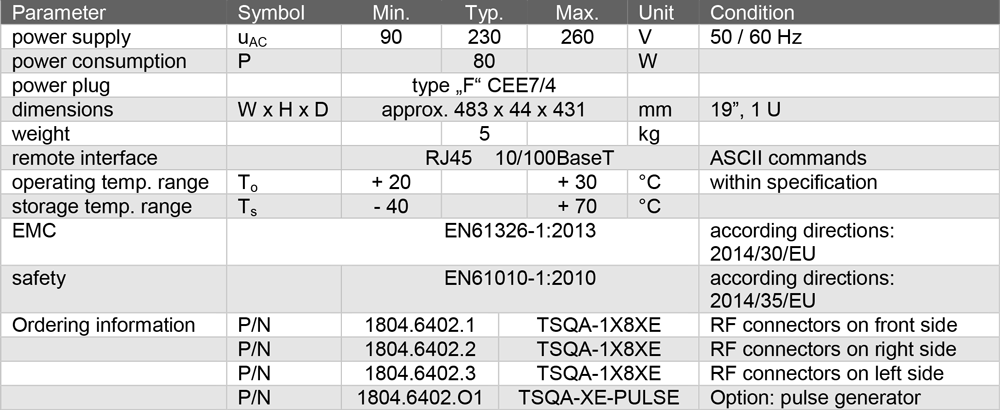

通用規格
