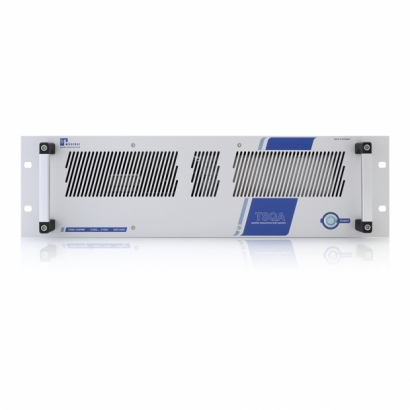

TSQA-1X8PMF 精密自動化
HTOL 射頻子系統
8 通道、80 dB 隔離、ALC 控制，支援 5G／Wi-Fi 元件驗證
高溫操作壽命測試（High-temperature Operating Life Time，HTOL）是一種高強度的加速老化測試，主要模擬元件在長期高溫條件下的使用情境，以揭露潛在的熱誘發失效機制；此測試通常在 125°C 的極端高溫下進行，並依循 JEDEC JESD22‐A108 規範，對大量待測物施加其絕對最大額定條件。
HTOL 與功率壓力測試對射頻系統的要求極高，特別是在多通道輸出時，須確保每一路皆能長時間穩定且精準地提供功率輸出；TSQA-1X8PMF 是一款小型化、自動化的 HTOL 射頻測試子系統，支援 50 ohms 技術，涵蓋寬廣頻率範圍（1700~9800 MHz），非常適合應用於先進射頻元件的可靠度測試；每個輸出通道可提供最高 8 W 的穩定功率，並內建 ALC 機制，確保長時間輸出功率的精準與穩定。
此系統同時提供 8 個輸入通道，可即時監控每個 DUT 的輸出功率狀況，標準機型配備內建 CW 連續波射頻訊號源，並整合控制軟體，能夠全自動執行整套測試流程，特別適用於如半導體、SAW/BAW 濾波器與 LTCC（低溫共燒陶瓷）等電子元件之量產或壽命測試需求；憑藉其寬頻覆蓋能力，TSQA-1X8PMF 亦適用於支援 5G（FR1 頻段）與 Wi-Fi 6E 標準相關元件的量測應用。
功能特點
- 小型化設計，符合 19 吋、3U 機架規格
- 支援 USB 與 LAN（乙太網路）遠端控制介面
- 具備 圖形化操作介面（GUI）
- 高精度與高穩定性 的輸出功率控制
- 內建 CW 連續波射頻訊號源
- 支援 USB 與 LAN（乙太網路）遠端操作介面
- 交流電源消耗可依輸出功率進行調節
可選配功能
- 脈衝調變器
- 自動化測試序列功能
應用領域
- 適用於主動與被動型行動與無線前端元件之可靠度與壽命測試（如：射頻模組、濾波器、開關、放大器等）
- 品質保證用途，包括新設計驗證與批次測試確認
- 研發應用（R&D）
發射通道間高隔離度
HTOL 系統必須在各射頻輸出通道之間提供高隔離度，以確保在測試過程中，即使某個待測物發生故障，也不會對其他 DUT 造成干擾或影響；TSQA-1X8PMF 在各輸出通道間可提供高達 80 dB（典型值）的隔離度，有效防止通道間訊號干擾。
最佳化功率消耗
此系統可根據所需 RF 輸出功率水平，自動調整功率放大器階段的供電電壓，並區分為兩種功率等級，以達到最佳的電力效率與熱管理效果；此設計不僅能有效節省電能成本，也有助於降低系統熱產生量。
高精度射頻功率控制
每個輸出通道皆支援封閉迴路功率控制（ALC），可提供極高精度的 RF 輸出功率，且幾乎無可見功率階躍變化，因此，不僅能保證 8 個通道間輸出對稱性，也可確保長時間運作下的穩定性；此外，平滑的控制迴路響應特性亦可有效避免功率超衝現象（overshoot）。
TSQA-1X8PMF 的輸出功率範圍廣泛，可涵蓋多種 DUT 分類，包括具增益的主動元件（如放大器），以及具有低插入損耗的被動元件（如濾波器）。
諧波抑制
為避免因諧波對 DUT 產生額外壓力，HTOL 測試中的 RF 能量應集中於訊號的基頻，TSQA-1X8PMF 採用動態諧波抑制濾波器，可有效抑制不必要的高階諧波分量。
高精度 RF 輸出功率量測
每一個輸出通道皆對應一個輸入通道，可精確量測 DUT 端的實際輸出功率，提供高準確度的功率監控能力。
選配脈衝調變功能
選配脈衝調變器（pulse modulator）後，TSQA-1X8PMF 可產生 CW 連續波與脈衝調變訊號，大幅拓展測試情境與應用彈性。
外部訊號源輸入
針對包含複雜調變訊號的 HTOL 測試，例如 LTE 或 Wi-Fi 標準，TSQA-1X8PMF 提供外部訊號產生器輸入介面，以支援進階應用。
最小化 RF 線纜損耗
RF 線纜在訊號傳遞過程中的損耗會直接影響測試效能，若 RF 線纜損耗過大，需透過功率級補償以維持 DUT 端的輸入功率，這將導致系統功率消耗與熱產生顯著增加；此外，RF 線纜的損耗會隨溫度與頻率變化而波動，進一步降低 DUT 實際接收功率的準確度。
為縮短線纜長度、降低損耗，TSQA-1X8PMF 提供左右兩側可選的 RF 輸出與輸入埠配置，可根據 DUT 實際擺放位置調整佈線，最大化精度並最小化損耗。
軟體功能與遠端操作介面
TSQA-1X8PMF 提供實體遠端控制介面，包括 LAN（乙太網路）與 USB，可透過 圖形化使用者介面 進行操作，無需開發額外應用程式，即可在任何地點進行全系統控制；此外，亦支援基於 SCPI 語法的 ASCII 命令通訊協定，適用於自動化測試設備（ATE）整合應用。

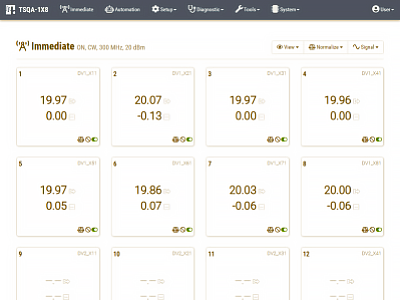

GUI 介面範例
線纜損耗的影響
來回連接待測物的射頻線纜所產生的不可避免損耗，可由系統軟體自動補償；使用者可自訂線纜類型與長度，系統內建多種常見線纜類型的資料，並根據配置自動計算 DUT 端的實際輸入與輸出功率水準。
系統自我監控功能
TSQA-1X8PMF 可在無人操作的情況下連續執行數月測試，其內建自我監控功能會自動偵測電流消耗、模組溫度，並記錄錯誤日誌，以確保測試過程的可靠與穩定。
選配自動測試序列功能
選配的自動測試序列功能能大幅減少人工介入需求，操作人員只需在測試開始前預先設定所有測試參數，例如：測試時間、預熱時間、插入損耗上限等；系統隨後即可自動執行整個測試流程，期間會即時顯示測試狀態與統計資料，並寫入測試記錄檔，供日後分析。
為提升故障分析效率，系統具備故障即時反應機制，可針對出現異常的 DUT 個別立即移除 RF 壓力；測試結束時，系統會自動關閉 RF 輸出，移除所有 DUT 的射頻壓力，結束測試。
擴展通道數量
在 HTOL 測試中，常見一次同時測試多達 77 顆 DUT，若需更高的通道數，TSQA-1X8PMF 可透過堆疊方式整合於 19 吋系統機架中，提升擴充性；例如，10 台 TSQA-1X8PMF 子系統可構建一套 80 通道 HTOL 測試系統，並可安裝於僅 42U 的高度空間內，實現極為緊湊的高密度配置；奧創系統亦可依照客戶需求，提供高通道數量的完整解決方案。

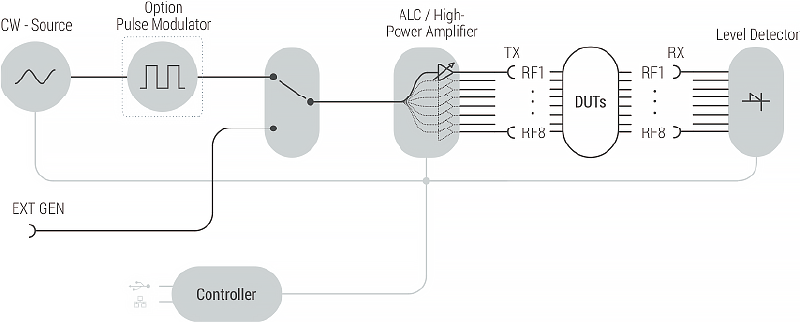

系統示意圖

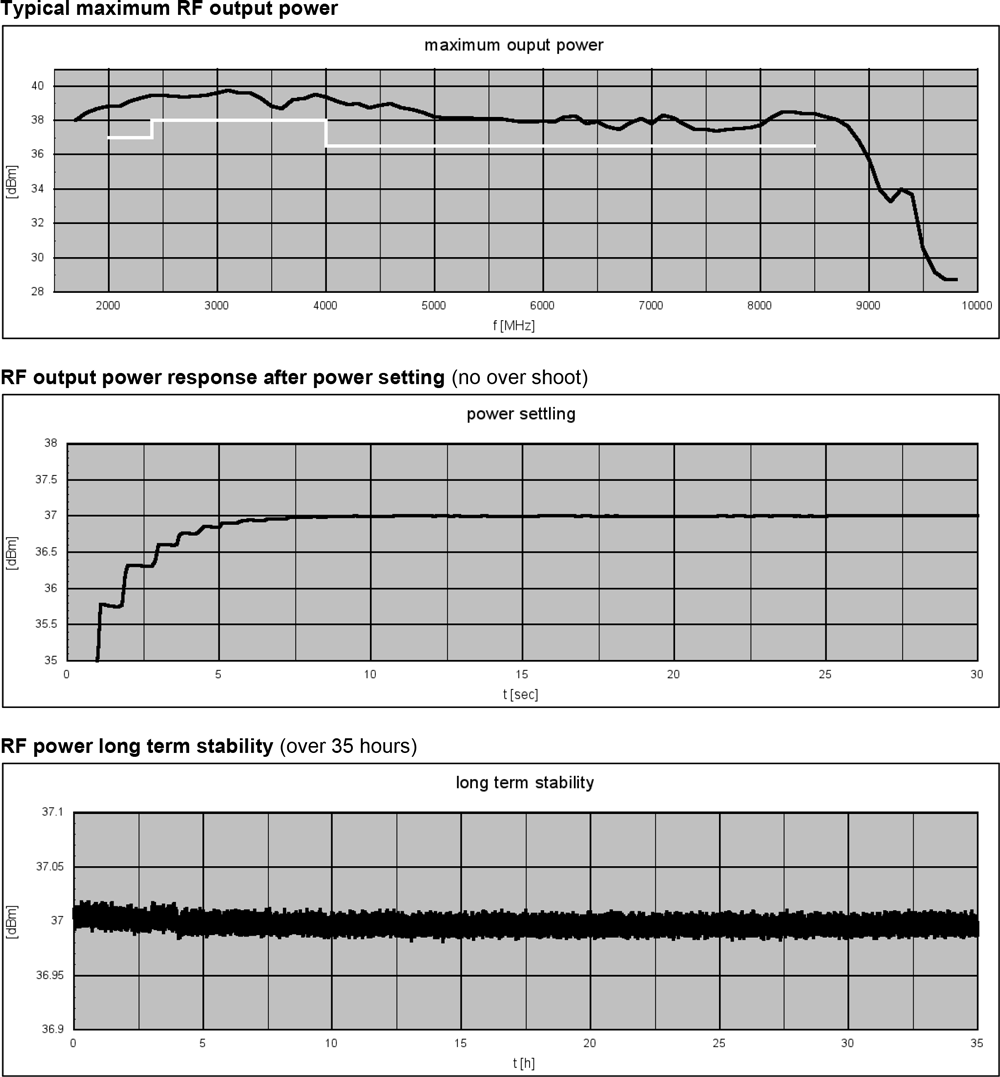

效能展示

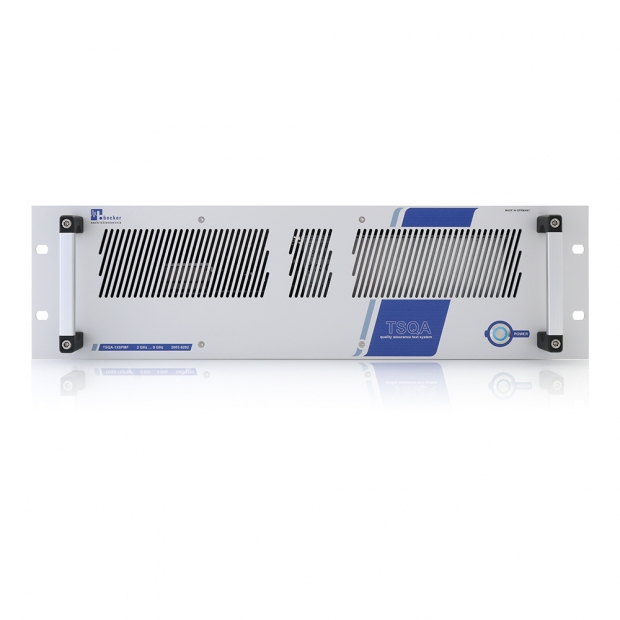

外觀形式

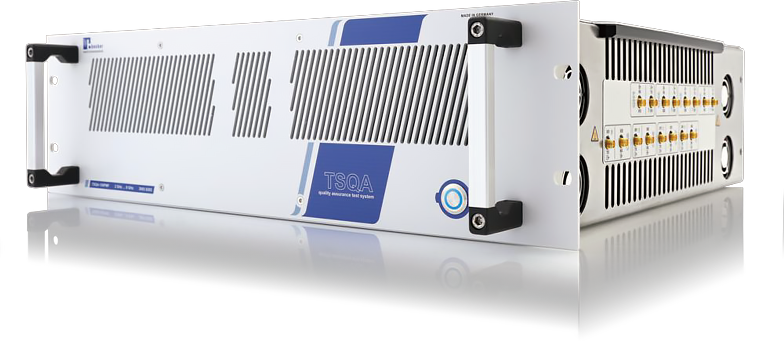

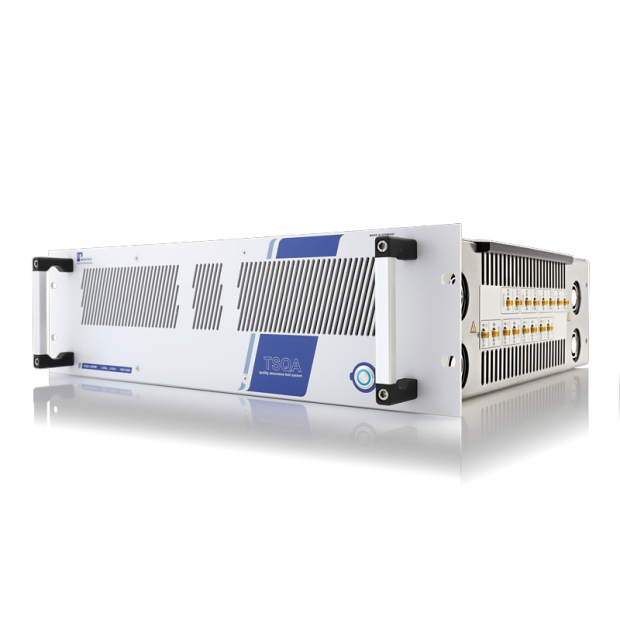

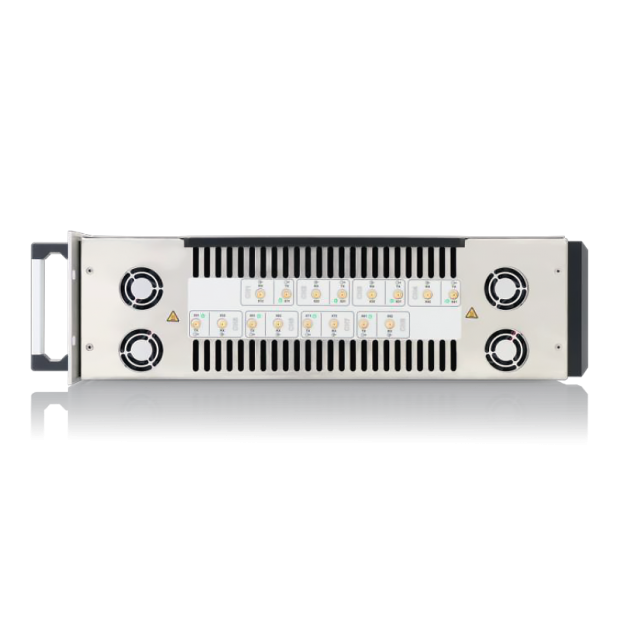

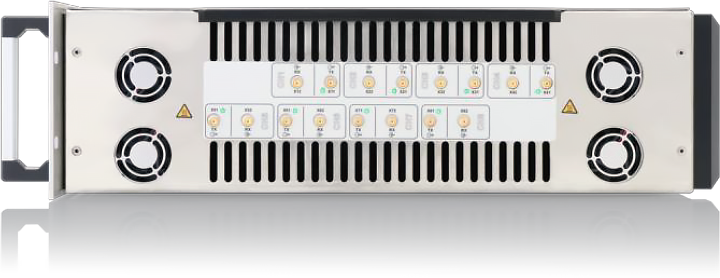

TSQA-1X8PMF（右側配置 RF 埠）

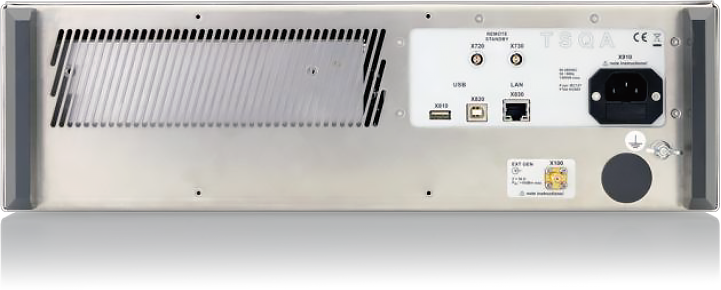

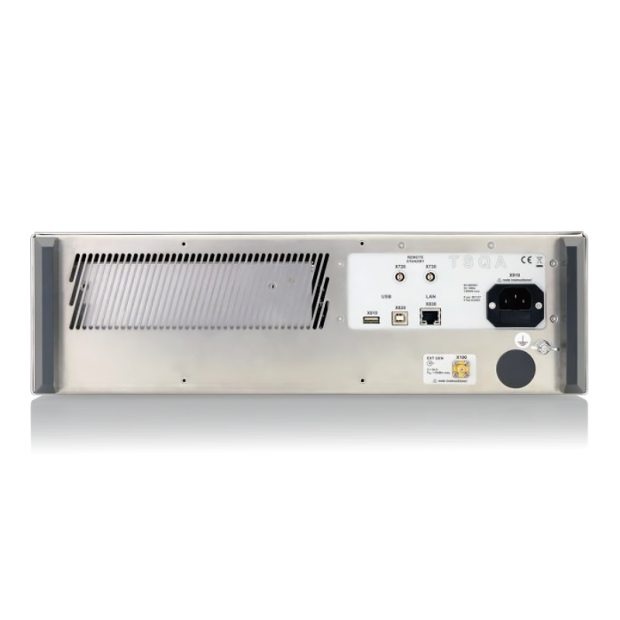

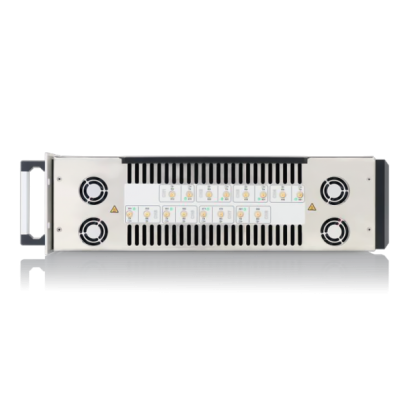

TSQA-1X8PMF（RF 埠與電源 / 遠端介面示意）
多通道遠端控制架構

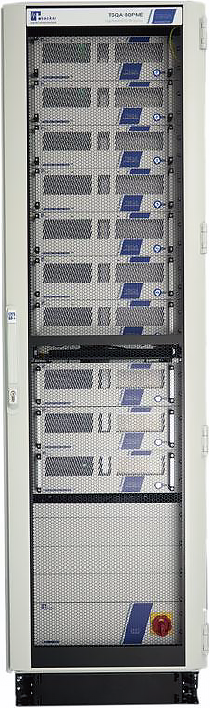

透過將 10 台 TSQA-1X8PMF 子系統整合安裝於一個 19 吋、42U 系統機架中，即可建構一套 80 通道自動 HTOL 測試系統，此架構特別針對通往溫度測試箱的線纜入口位置進行最佳化設計，能有效縮短 RF 線纜長度，減少功率損耗並提升測試精準度。

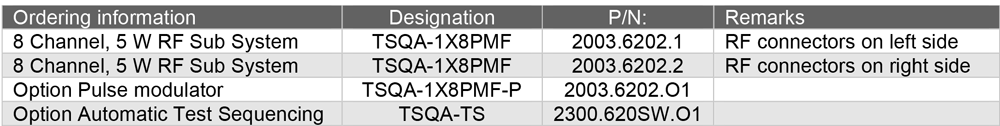

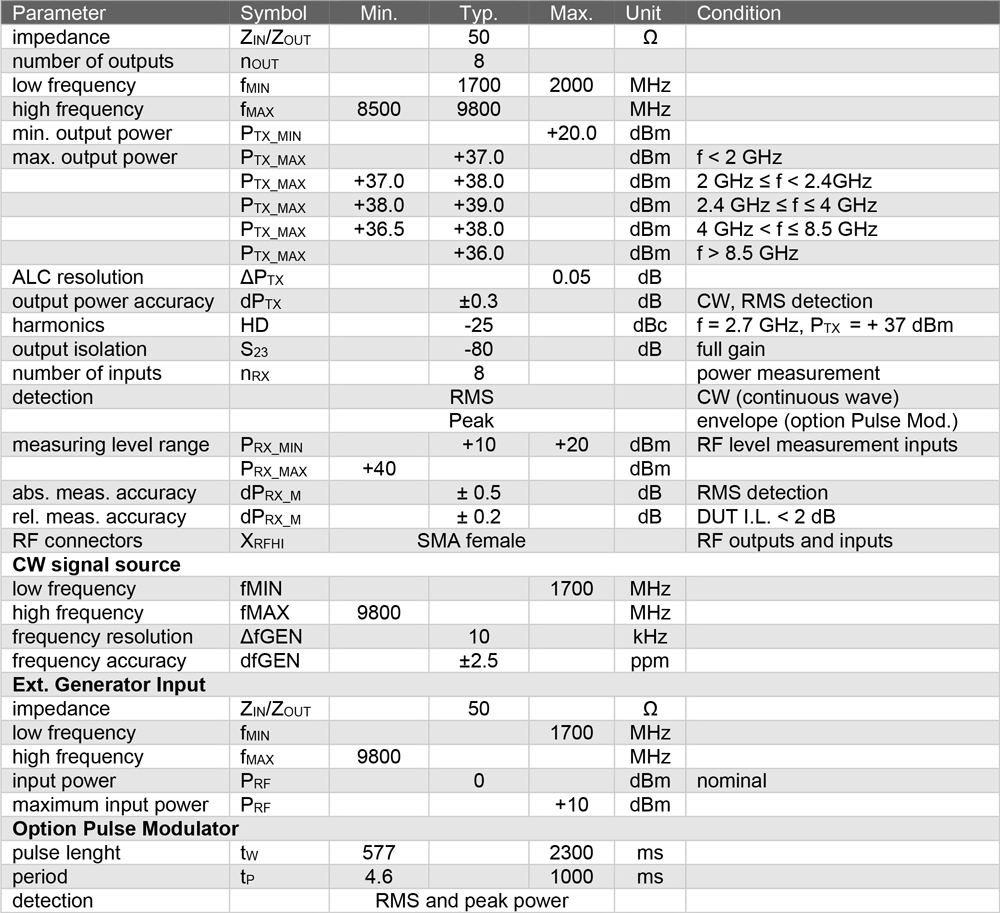

規格資訊

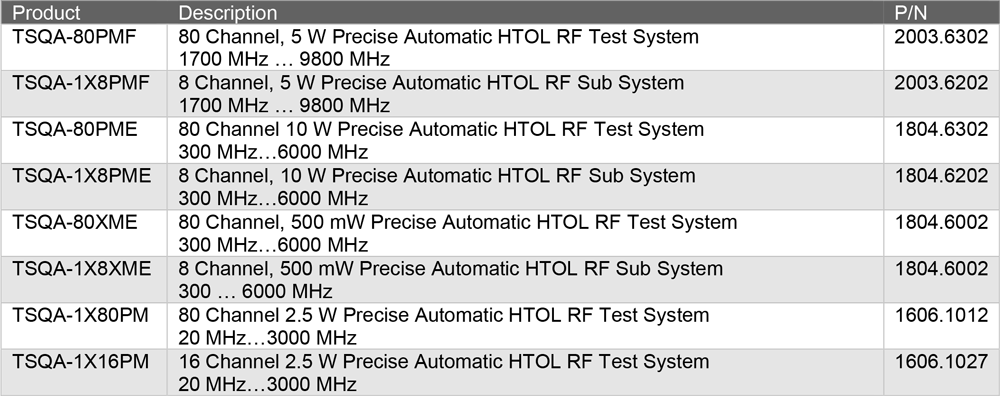

相關產品

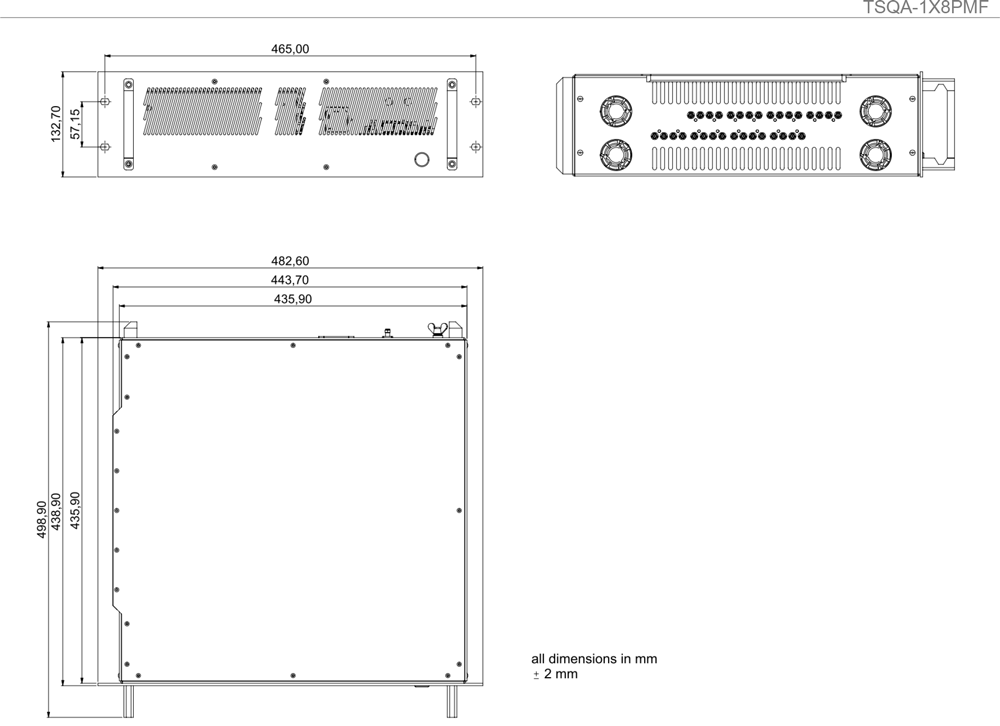

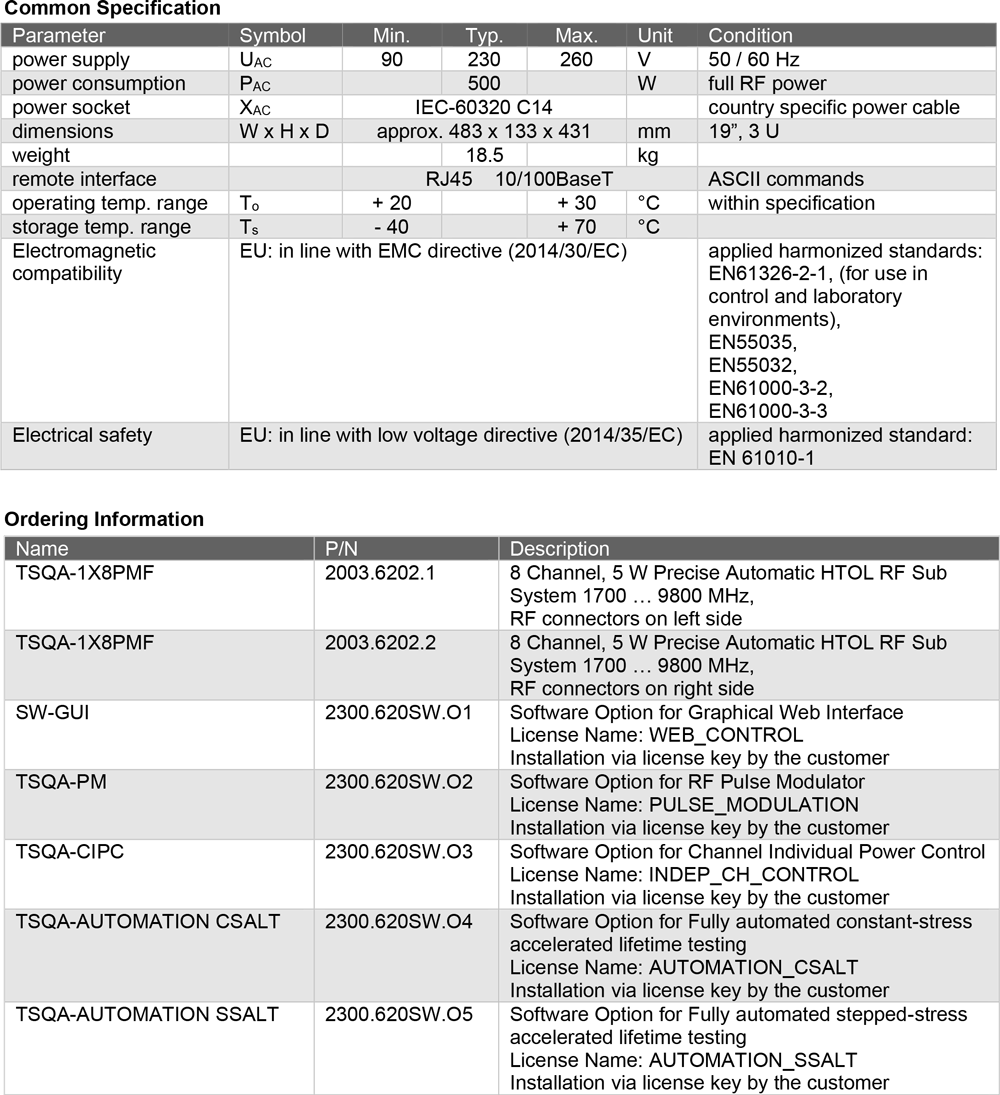

尺寸資訊
