TSQA-1X8PF 功率放大器 (8CH, 1700~9800 MHz)

TSQA-1X8PF 功率放大器 (8CH, 1700~9800 MHz)

TSQA-1X8PF 為小型化 8 通道射頻功率放大器,支援 1700~9800 MHz 頻段與 5W 輸出,具 ALC 電平控制、85 dB 隔離度與 CW/脈波模式,適用 HTOL 測試與自動化量測整合
  • TSQA-1X8PF-1x1.png
  • 1658764028_8149__17.jpg
  • 1658764030_2345__17.png
  • 1658764028_0869__17.jpg
詳細介紹

TSQA-1X8PF 射頻功率放大器

1700~9800 MHz 寬頻支援、通道隔離達 85 dB,極致 RF 壓力測試效率



射頻功率測試系統在現代通訊與半導體元件的品質保證中扮演關鍵角色,特別是在 HTOL(高溫操作壽命)測試中,對射頻元件的穩定性與耐久性要求愈發嚴格


TSQA-1X8PF 作為高精度多通道射頻功率放大器,整合了 8 組獨立輸出ALC 自動電平控制CW 與脈波模式切換能力,能提供 1700~9800 MHz 頻段穩定射頻輸出。為補償連接線損耗,其內建軟體可自動計算末端輸出功率並調整設定通道間典型 85 dB 隔離度則確保在 DUT 同時測試下仍具優異抗干擾能力;支援 LAN/USB 遠端控制GUI 操作介面ASCII 命令傳輸,使其能無縫整合進自動化量測平台TSQA-1X8PF 亦可透過堆疊方式擴展至 80 通道,滿足高通道密度應用需求,成為 RF 測試與壓力驗證不可或缺的核心設備


產品特點

  • 小型化 19 吋 3U 機構設計,便於系統整合與機架安裝
  • 高動態範圍,適用多樣化測試條件
  • 搭載 ALC(自動電平控制)功能,可確保極高輸出精度與長時間穩定性
  • 內建 CW 射頻訊號源,可簡化測試配置與外部設備需求
  • 支援 LAN 與 USB 遠端控制介面,便於自動化控制與整合應用
  • 內建 圖形化使用者介面,操作直覺、快速上手
  • 功耗經過最佳化設計,可提升整體能源效率
  • 可選配 脈波調變器,支援更多樣訊號應用場景



應用領域

  • 品保(QA)環境中,用於射頻元件的壽命與耐久性測試
  • 研發階段對射頻模組進行功能驗證與穩定性量測





最佳化功耗控制

功耗與效率會根據所需射頻輸出功率級別進行調整,共分為三個功率等級;依據所選擇的射頻輸出功率,自動調整功率放大器級的供電電壓,以降低熱量產生與冷卻需求

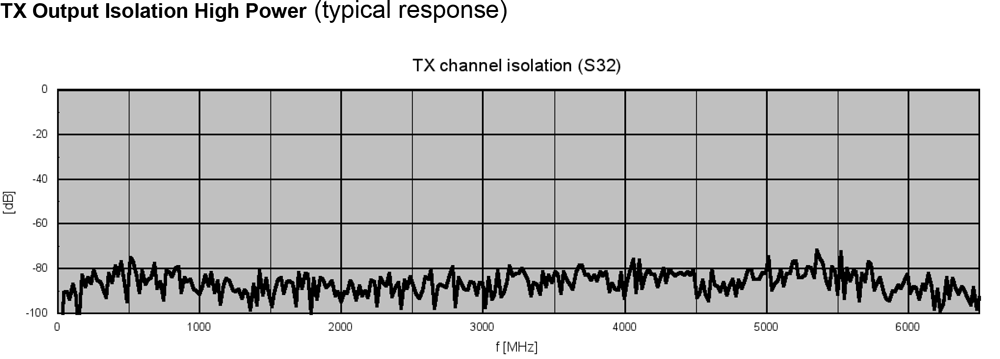

高通道間隔離度

即使某一或多個通道出現阻抗不匹配情況,也不應影響其他通道的輸出;TSQA-1X8PF 提供高達 85 dB 的通道隔離度(典型值),有效避免交互干擾。


高射頻輸出精度

每個輸出通道均提供極高精度的射頻輸出電平,搭載閉迴路電平控制(ALC),可實現幾乎無階段變化的平滑調節;因此,8 個輸出通道間能達成極佳對稱性與長期穩定性,同時控制迴路具平滑響應特性,可避免過衝現象(overshoot,其輸出電平範圍廣泛,適用於多種應用類型。


諧波抑制功能

射頻能量應集中於基頻,TSQA-1X8PF 搭載動態諧波抑制濾波器,可有效抑制諧波,提升訊號純度


選配脈波調變器

選用脈波調變器後,TSQA-1X8PF 可同時產生 CW(連續波)與脈波調變訊號,擴展應用能力。


外部訊號產生器輸入埠

若需由外部射頻源提供 CW 或脈波訊號,設備設有外部射頻輸入埠,可進行訊號注入。


彈性控制介面

實體遠端控制介面支援 LAN 與 USB,使用者可透過圖形化使用者介面進行操作,無需開發額外應用程式,亦不受地點限制;系統亦支援 SCPI 格式啟發的 ASCII 指令協定,可整合於自動測試設備(ATE)應用中。


系統自我監控功能

系統設計可於長時間測試期間(可達數月)無需人工干預運行,具備自動監控機制,包括電流消耗、模組溫度與錯誤記錄功能。


擴充更多通道數

HTOL 測試中常需同時測試 77 個待測物(DUTs),可透過堆疊多組 TSQA-1X8PME 子系統於 19 吋機架內以擴充測試通道數;配置 10 組子系統,即可實現 80 通道 HTOL 測試平台,僅佔用 42U 空間,極具空間效率;奧創系統可依客戶需求提供完整高通道數解決方案


頻率與輸出功率設定

TSQA-1X8PF 軟體支援輸入最多 5 組不同的頻率與對應輸出功率上下限,系統可於測試期間自動依序切換頻率設定進行測試


測試狀態讀取功能

測試期間,軟體可隨時顯示目前系統狀態,包括各通道插入損耗/增益與錯誤統計等資訊,提供完整監控能力。

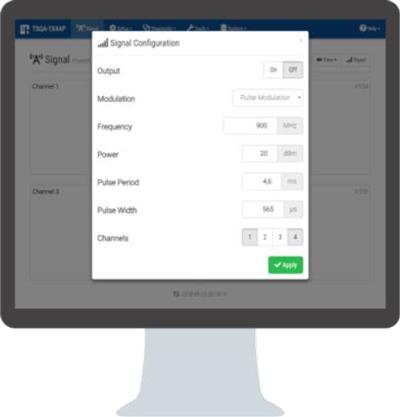

軟體功能

圖形化使用者介面(GUI)除可設定操作頻率與輸出電平外,若選配脈波模組,也可於 GUI 中設定脈波寬度與週期,提升操作效率與靈活度。





為補償外部射頻連接線的損耗,可輸入連接線的類型與長度,軟體將自動計算射頻輸出功率在電纜末端的實際值

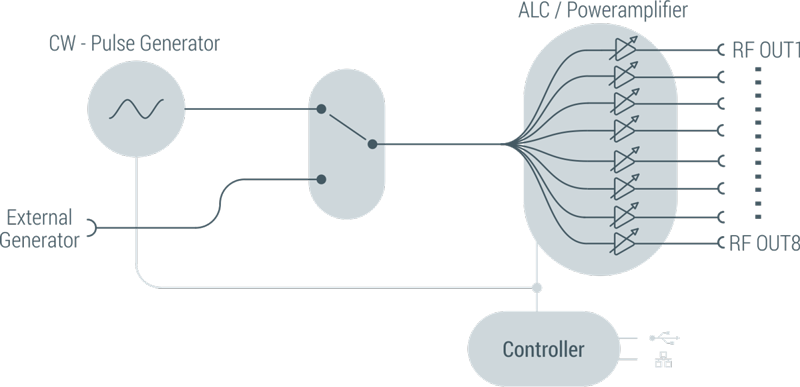

系統架構圖




效能

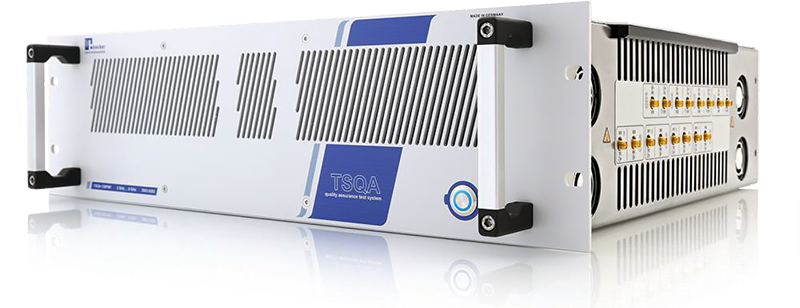

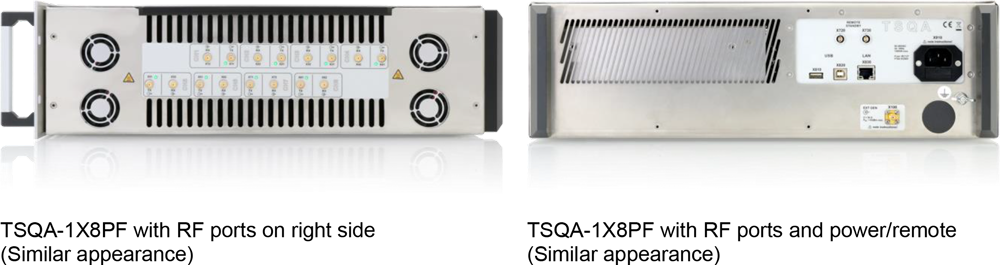

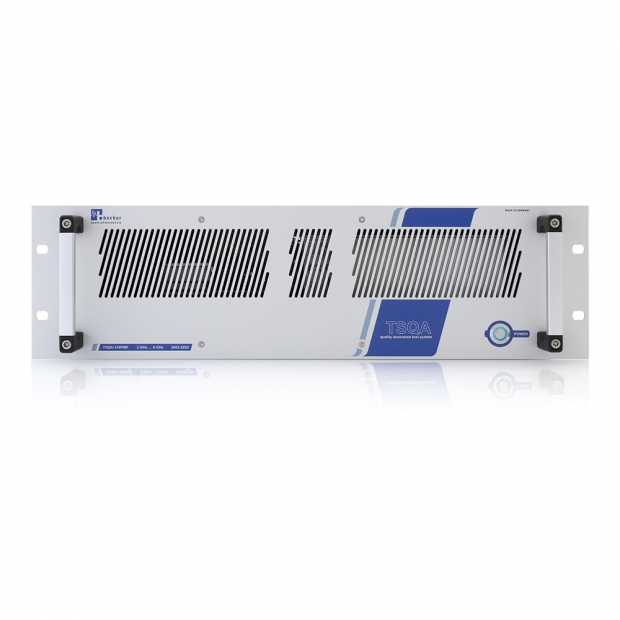

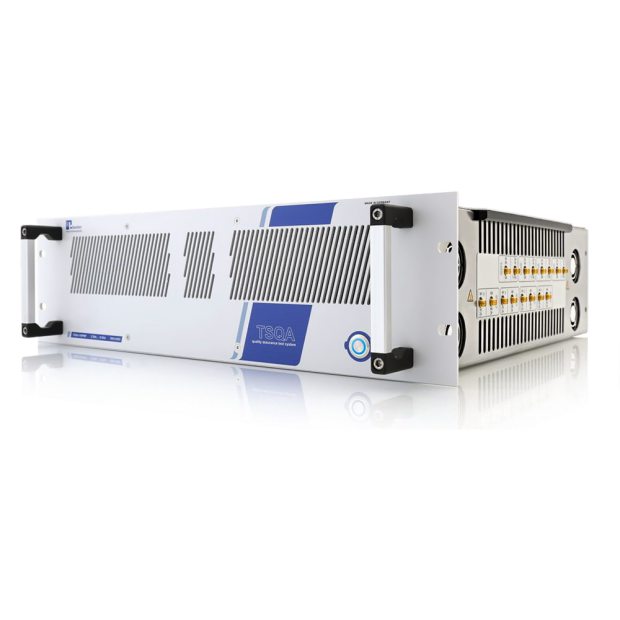

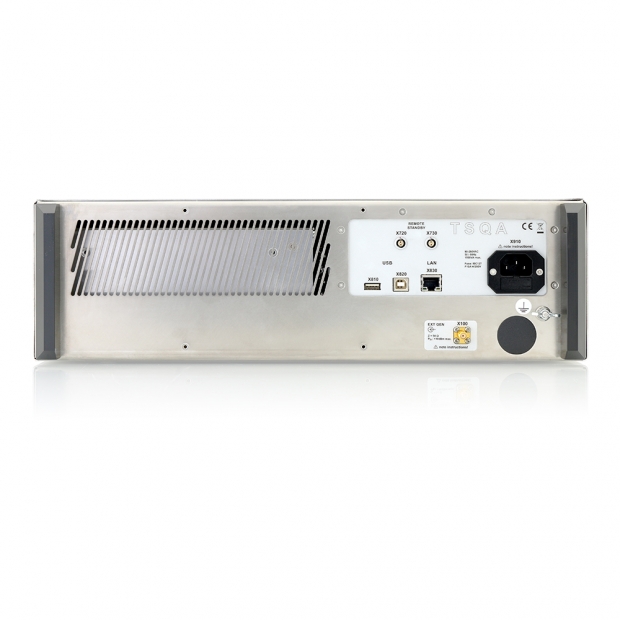

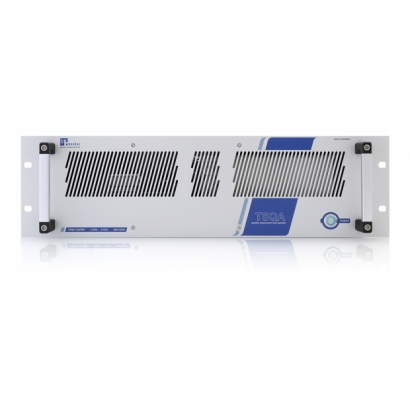

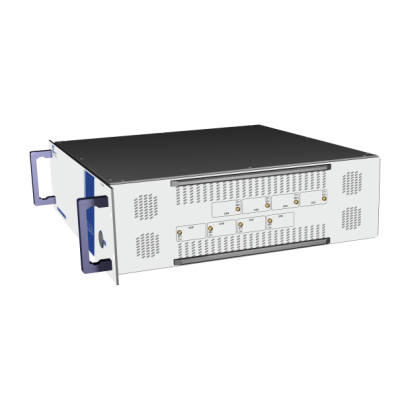

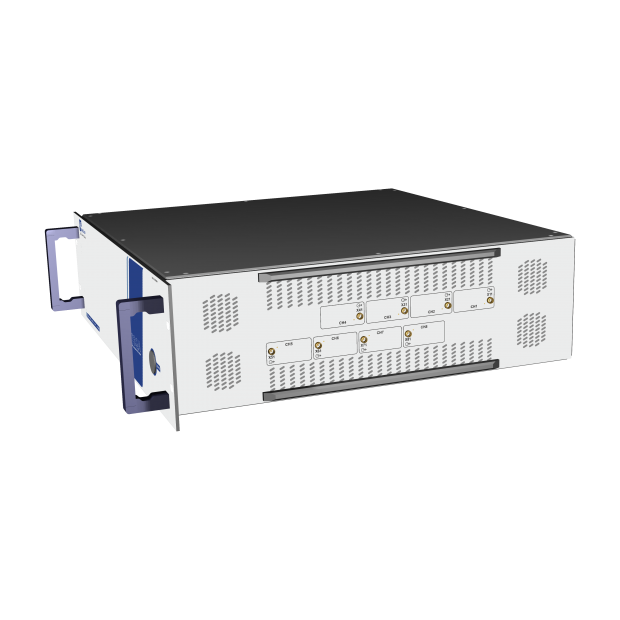

外觀

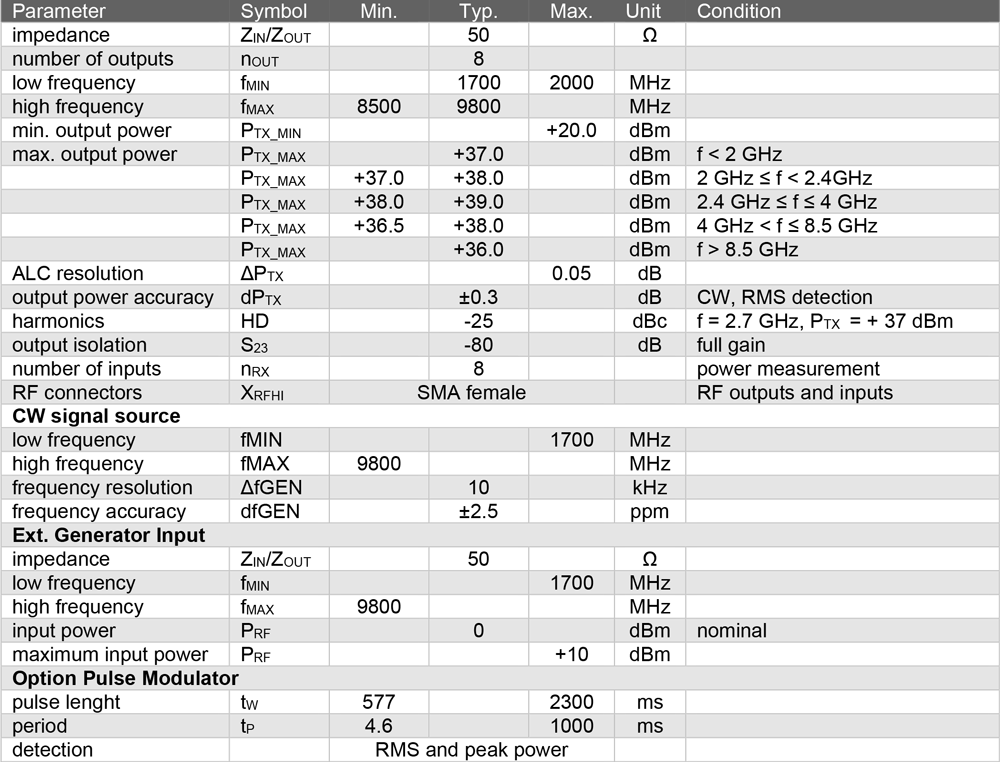

技術規格

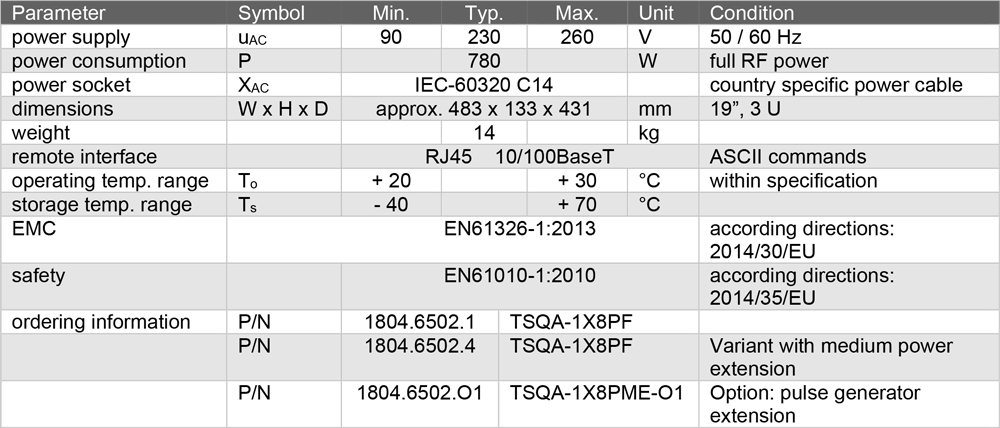

通用規格

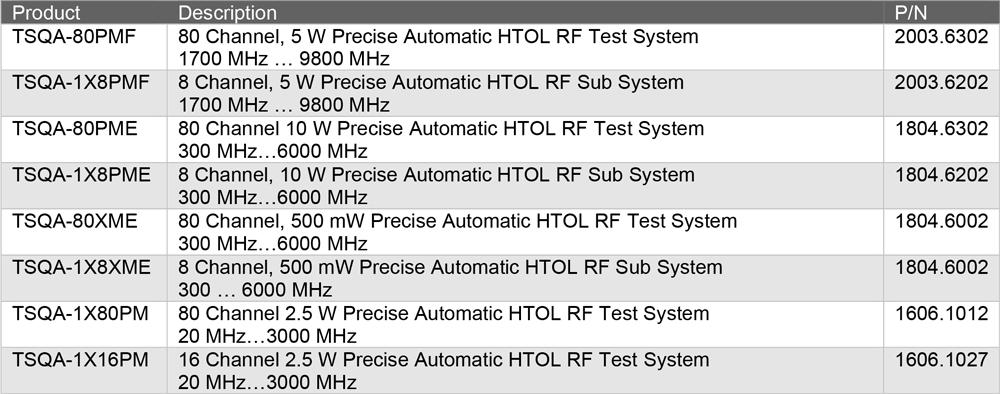

相關產品
