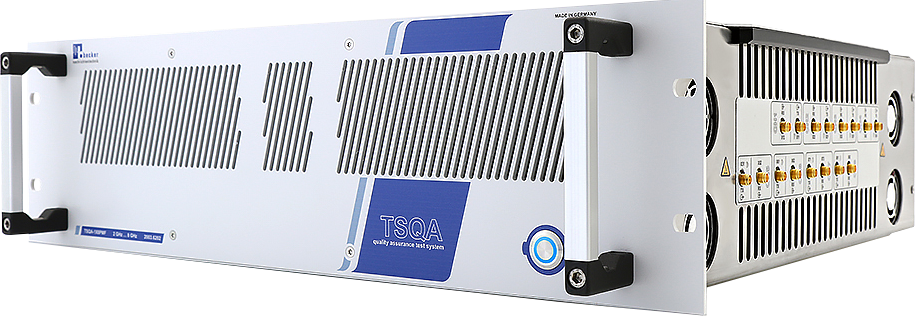

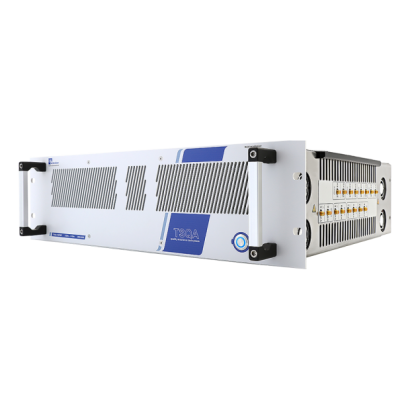

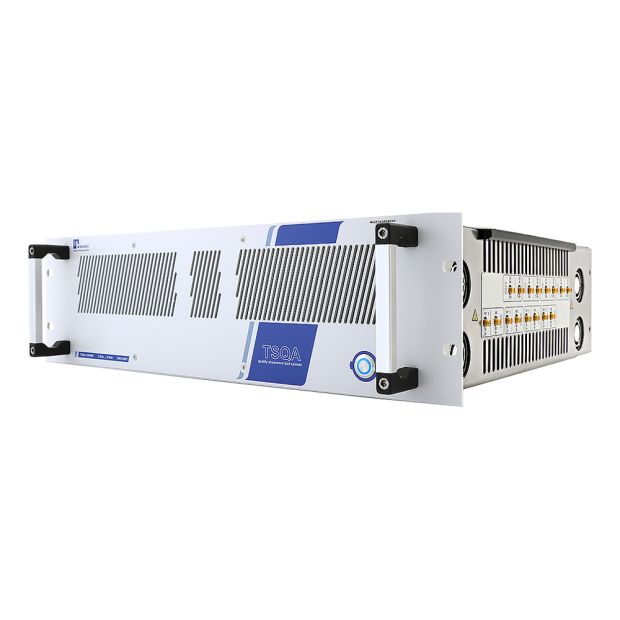

TSQA-1X8PE 射頻功率放大器

10W 輸出、ALC 穩壓、通道隔離達 85 dB,適用 HTOL 長時測試與研發驗證



TSQA-1X8PE 是一款小型化高功率多通道射頻功率放大器系統,提供 8 個獨立輸出通道,支援 300 至 6000 MHz 的頻率範圍;每個通道皆具備最高 10W 的輸出功率,並內建 自動電平控制(ALC,可長時間穩定輸出射頻功率;系統整合內建 連續波(CW)射頻訊號源,無需外部產生器即可運作,特別適用於 射頻元件高溫操作壽命測試(HTOL 中的射頻壓力測試需求。


產品特點

  • 小型化 19 吋、3U 高度設計,便於系統整合與空間配置
  • 每通道具備高動態範圍輸出,確保量測精度
  • 透過 ALC 技術維持極高的輸出穩定性與準確度
  • 內建 CW 射頻訊號源,簡化測試架構
  • 支援 LAN 與 USB 遠端控制介面
  • 內建圖形化使用者介面(GUI),操作直覺快速
  • 最佳化電源設計,提升整體能源效率



可選變體與擴充功能

  • 中功率輸出範圍擴展模組,因應不同測試功率需求
  • 脈衝調變器,支援脈衝波形模擬應用


適用應用場景

  • 射頻元件的壽命與耐久性驗證(HTOL 測試)
  • 射頻模組的研發與品質保證(QA)作業
  • 實驗室或生產線測試設備整合





中功率範圍擴展

TSQA-1X8PE 提供搭載「中功率範圍擴展」的版本,輸出功率範圍從 -20 dBm(10 μW)至 +40 dBm(10 W,滿足低功率與高功率應用需求;高功率與中功率訊號由獨立射頻連接埠輸出,有效避免訊號干擾與匹配問題。


最佳化電源效率

TSQA-1X8PE 採用三級功率管理架構,依據設定的輸出功率,自動調整功率放大器階段的供應電壓;此設計不僅降低熱能產生與耗電量,也有助於延長設備壽命並減少冷卻系統的負載。


高通道隔離度

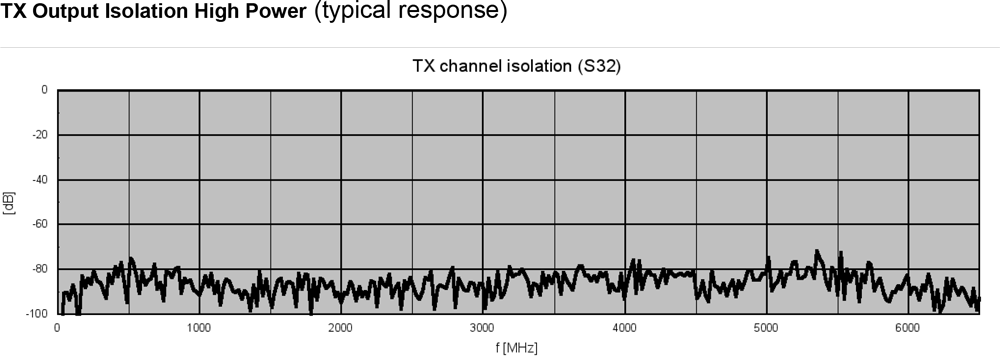

即使部分通道出現阻抗不匹配,其餘通道仍能保持穩定不受影響;TSQA-1X8PE 提供高達 85 dB 的通道間隔離度,可有效抑制通道間的串擾,確保多通道同步測試時的資料準確性與一致性。


精確穩定的射頻輸出

每個輸出通道均具備 閉迴路自動電平控制(ALC,可提供平滑且連續的射頻輸出電平調整,無明顯階段跳變;此設計可保證:

  • 8 通道間的電平一致性
  • 長時間運作下的輸出穩定性
  • 避免過衝(Overshoot)現象,適合要求嚴格的測試情境



優異的諧波抑制能力

內建的動態諧波抑制濾波器,可有效降低諧波成分,讓輸出能量集中於基波頻率,提升訊號純度與系統效能。


脈衝調變選項

選購「脈衝調變器」後,TSQA-1X8PE 除了 CW 模式外,還能輸出脈衝調變訊號,適用於雷達、通信模擬與 EMI 測試等應用場景。


外部訊號輸入介面

系統提供RF 輸入埠,可接入外部 CW 或脈衝訊號源,使 TSQA-1X8PE 能作為多通道功率放大器使用,靈活整合各式前端訊號源。


彈性控制介面

  • 支援 LAN 與 USB 實體遠端控制介面
  • 內建 圖形化使用者介面,操作直觀、無需開發控制軟體
  • 提供SCPI 風格 ASCII 命令協定,方便整合至自動化測試設備(ATE)系統



自動監控與長時測試支援

TSQA-1X8PE 適用於長時間無人值守測試,可連續運作數月,具備以下自我監控功能:

  • 電流消耗監測
  • 模組溫度監控
  • 錯誤記錄與事件日誌
    能夠即時掌握系統狀態,確保測試過程不中斷。



通道數可擴展至 80 CH

在 HTOL 測試中,常需同時量測多達 77 個待測物(DUT),TSQA-1X8PE 可透過堆疊多台子系統(TSQA-1X8PME,於 19 吋機架中擴展通道數;例如:

  • 10 台子系統即可組成 80 通道 系統
  • 僅佔用 42U 機架空間,極致小型化
    奧創系統可提供客製化的多通道系統解決方案,快速導入至量產或實驗室環境。

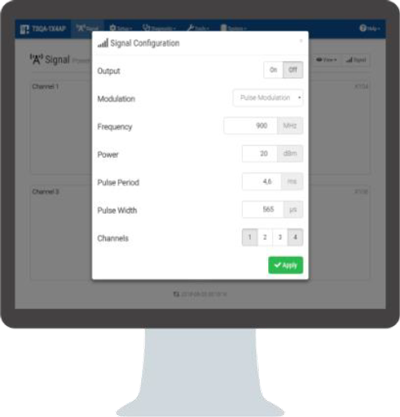

GUI 操作功能

內建圖形化使用者介面(GUI)可設定以下參數,免除程式設計負擔:

  • 操作頻率
  • 每通道輸出功率
  • 脈衝寬度與週期(需安裝脈衝調變器選項)






考量外部射頻連接線損耗

為補償外部射頻連接線的損耗,TSQA-1X8PE 軟體可輸入射頻線纜的類型與長度,系統將自動計算至線纜末端的實際輸出功率,確保輸出精度。


頻率與輸出功率設定

TSQA-1X8PE 軟體介面允許使用者預先設定最多 5 組不同的頻率、對應輸出功率與範圍界限;測試過程中,軟體將自動依序切換各組設定,實現多頻段連續測試流程。


狀態即時監控

測試期間,軟體可隨時顯示系統狀態,包括:

  • 各通道的插入損耗或增益值
  • 錯誤與異常統計資訊

此功能可協助使用者即時掌握測試品質與設備運作狀況。


系統架構圖



效能指標




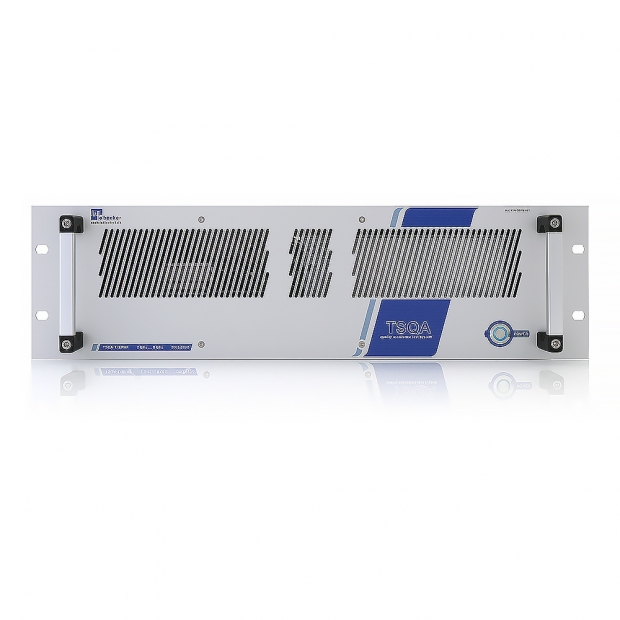

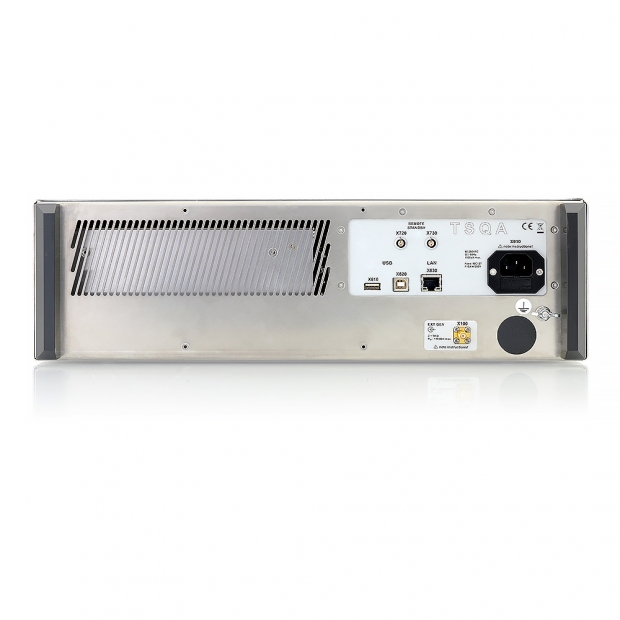

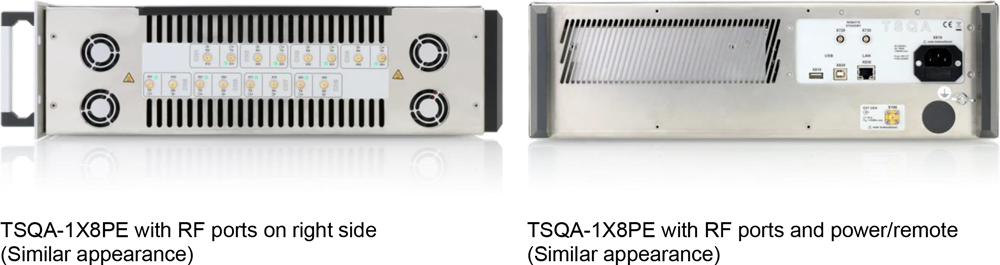

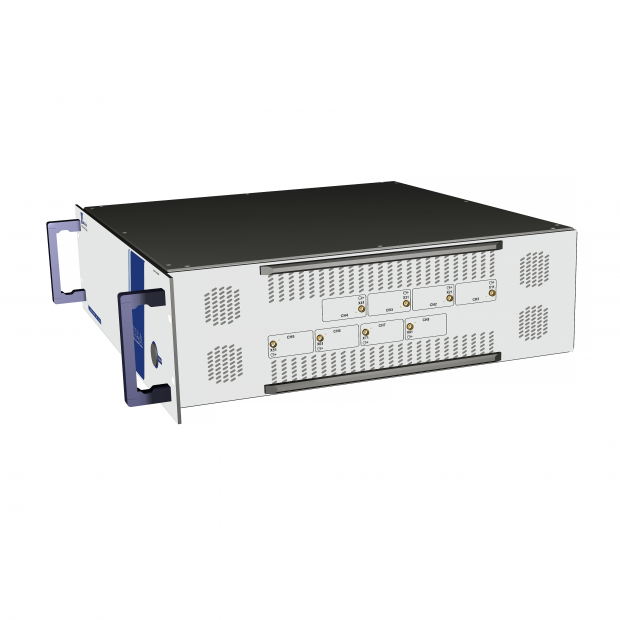

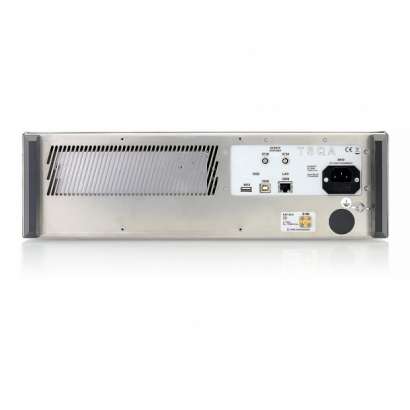

外觀設計

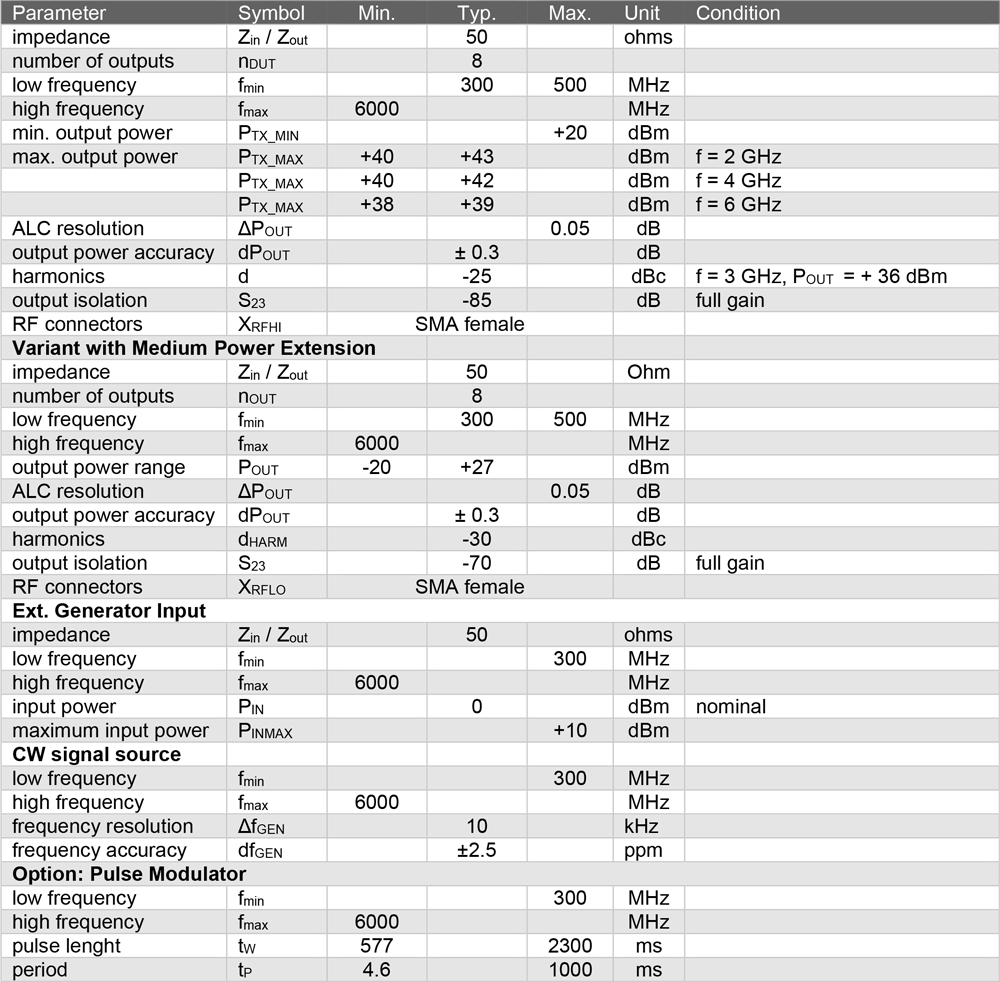

技術規格

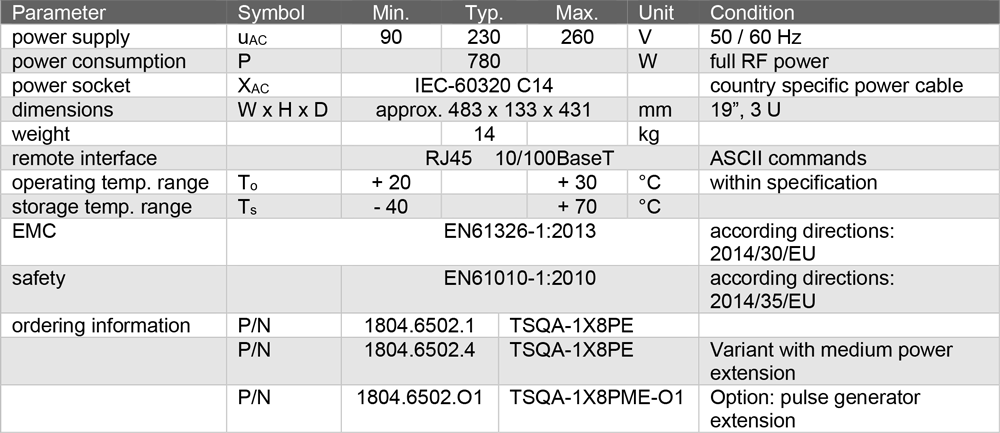

通用規格

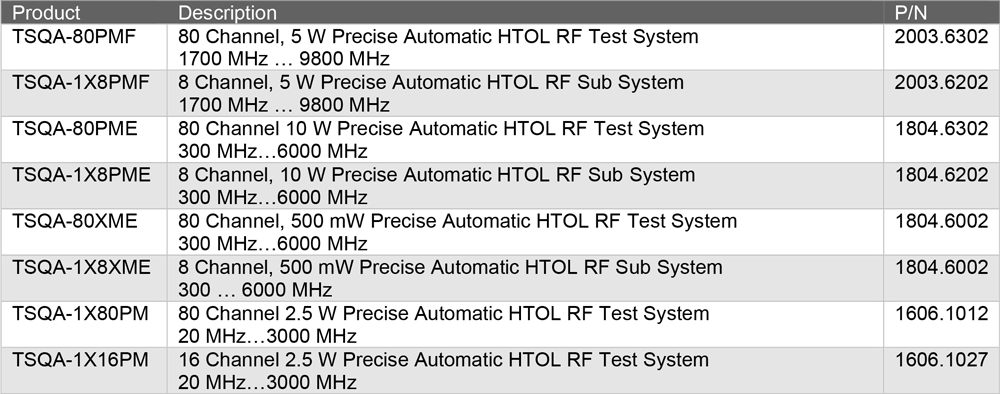

相關產品
