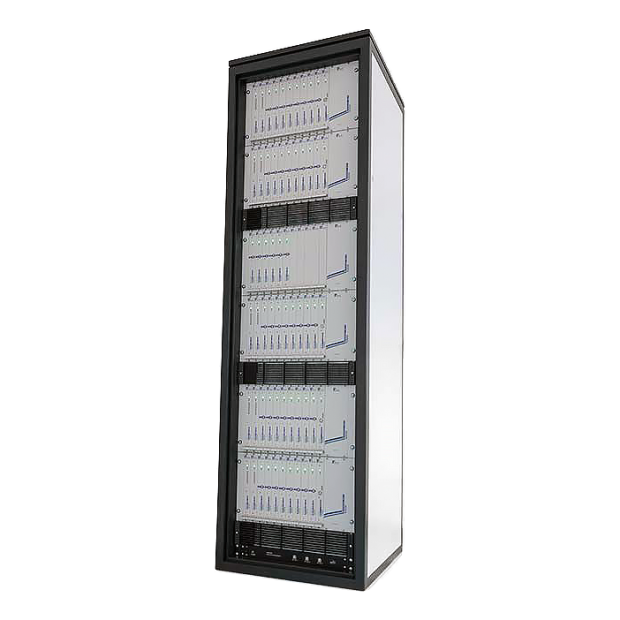

TSQA-1X80PM 精密自動化
HTOL RF 量測系統
80 通道 RF 輸出，自動補償與模組化設計
高溫壽命測試（High-temperature Operating Life Time，HTOL）是一種高強度的壓力測試，用於模擬電子元件的老化過程，並加速熱致失效機制以驗證產品的可靠性，在 HTOL 測試期間，大量待測物（DUT）需在極高溫與最大額定電氣條件下長時間運作，測試溫度通常為125°C；相關測試規範可參考JEDEC 標準 JESD22-A108。
執行 HTOL 測試與電源壓力測試時，需搭配具備多通道輸出能力的 RF 系統，並確保每個通道能長時間穩定地輸出高精度功率；TSQA-1X80PM是一款專為此應用設計的小型化、自動化 HTOL RF 量測系統，支援20 MHz 至 3000 MHz 頻段，採用50 歐姆架構。
系統內建80 個獨立 RF 通道，每通道可提供最高3 瓦輸出功率，實際可達 DUT 輸入端的功率為2.5 瓦，可完全滿足嚴格的 HTOL 測試需求。
為了靈活因應不同測試環境與烘箱佈局，TSQA-1X80PM 提供兩組 RF 面板端子，可選擇安裝於設備的左側或右側，每個面板包含40 組輸出端與 40 組輸入端，並隨附 160 條長度為 1 公尺的 RF 線材，方便 DUT 連接與快速佈線。
TSQA-1X80PM 搭載的內建軟體可進行自動化量測，適用於各類電子元件，包括半導體元件與 SAW（Surface Acoustic Wave，表面聲波）濾波器等，支援設定最多五個測試頻率，自動補償RF 線材插入損耗，並設定 DUT 輸出端的訊號容差範圍。
系統會自動依序掃描並量測全部 80 顆 DUT，即時比對各通道輸出是否符合預先設定的規格要求，確保量測準確性與穩定性。
整合式 RF 訊號源
整合式訊號源可在整個頻率範圍內產生連續波（CW）訊號，具備高功率穩定性與頻率穩定性；選配功能可加裝脈衝調變器，用以產生類似 GSM 的脈衝訊號，其重複頻率與脈衝長度可在廣泛的設定範圍內進行調整。
彈性化控制介面
實體遠端控制介面包含：LAN（乙太網路）或 USB 埠；控制協定可採用ASCII 字串，或透過整合式網頁伺服器進行瀏覽器操作，使用者可直接於網頁介面中進行參數設定與系統操作，藉此可在不需額外開發應用程式軟體的情況下，輕鬆實現跨地點、遠端操作控制。

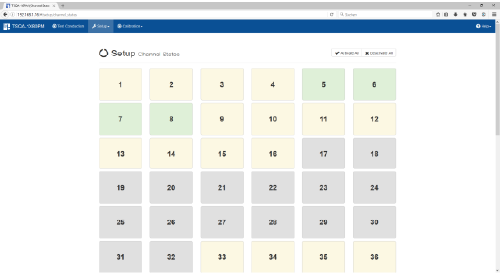

圖中為 TSQA-1X80PM 內建網頁介面之 Setup 設定選單畫面，顯示各通道狀態與編號，可用於快速配置與監控 DUT 連接狀態
易於維護
TSQA-1X80PM 採用高度模組化設計，可大幅簡化維護流程，每個模組可透過鬆開前面板螺絲並拔除模組後方的 RF 線材後更換；模組間的電壓供應與資料匯流排連接皆無需額外手動配線，可快速完成更換作業。
系統自我監控
系統設計可支援數個月無人看管的連續測試運行，內含自動自我檢查機制、輸出功率監控與偏差自動校正功能，並可即時記錄錯誤資訊。
軟體功能
- 最多支援 5 組測試頻率
使用者可設定最多 5 組測試頻率，系統會週期性將所有 DUT 同步暴露於這些 RF 頻率下進行量測，每組頻率皆可單獨設定功率與停留時間（dwell time）。 - ALC（自動功率控制）
每一通道會持續監控 DUT 輸入端的 RF 功率水平，若偵測到偏差，系統將自動進行修正；為避免功率過衝，ALC 演算法會使用平滑過渡機制進行調整。 - DUT 插入損耗容差
使用者可針對每一組測試頻率設定 DUT 的插入損耗上下限；若測值超出設定範圍，系統將自動記錄異常並加上時間戳記。 - 考量 RF 線材損耗
系統會考慮連接 DUT 的 RF 線材所造成的不可避免損耗，因此可設定線材類型與長度；軟體會計算 DUT 的輸入與輸出功率水平，並以其差值判定 DUT 的插入損耗。 - 標準化功能
為評估如 DUT 的長期穩定性，測試架構可使用 0 dB 假負載或參考 DUT 進行校正，軟體可根據參考值自動標準化所有偏差結果。 - 透明操作介面
透過內建網頁介面，使用者可定義整個測試週期的所有參數（如測試時間），介面亦可即時顯示整體測試進度與失敗統計，操作直觀透明。 - 自動測試終止
當預設的測試時間結束後，測試程式將自動結束執行，並將訊號產生器的 RF 輸出自動關閉，以移除 DUT 上的 RF 應力。

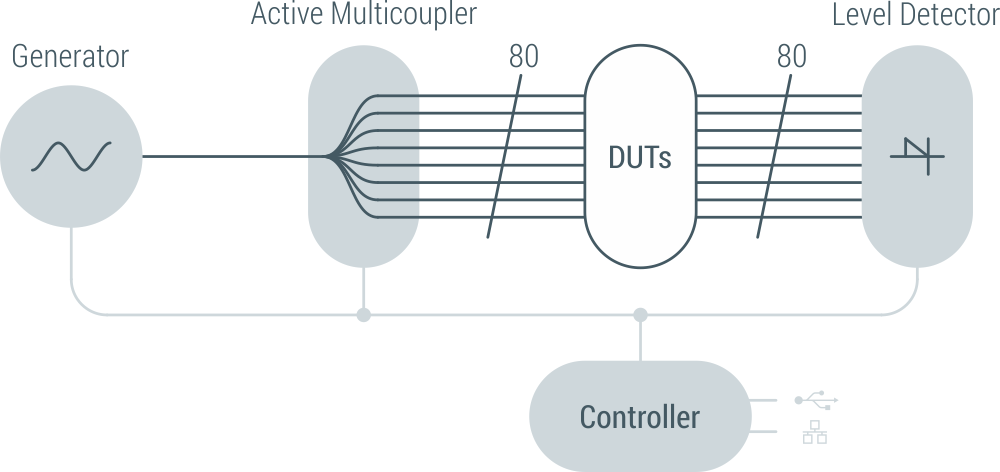

系統架構圖

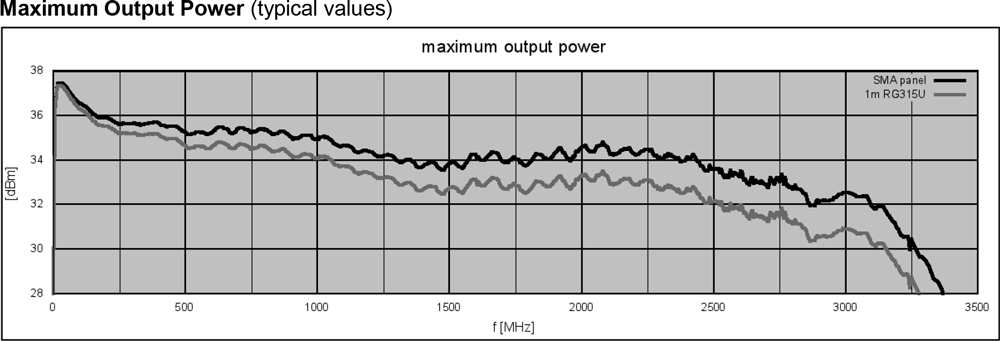

效能

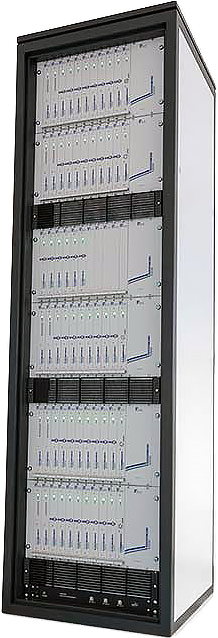

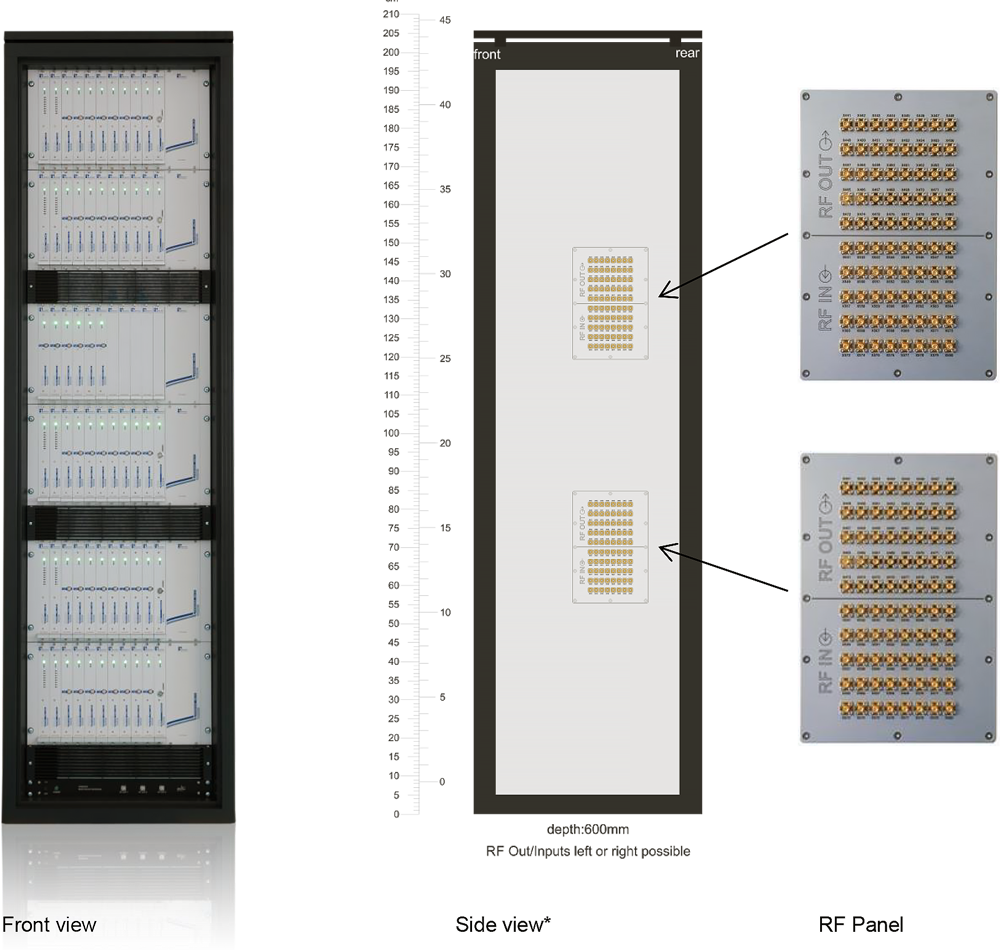

外觀

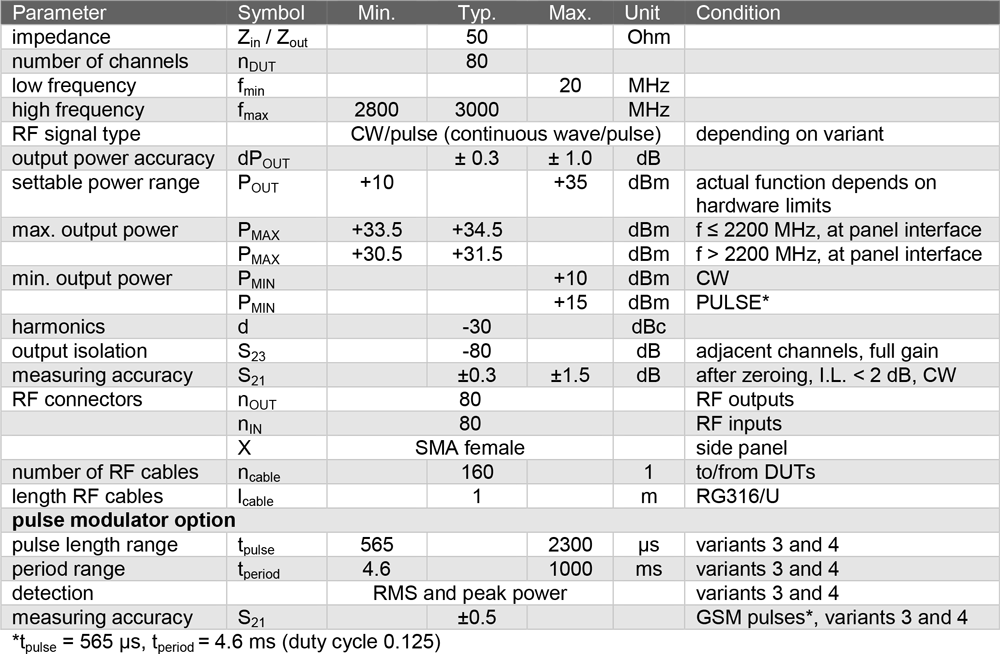

技術規格

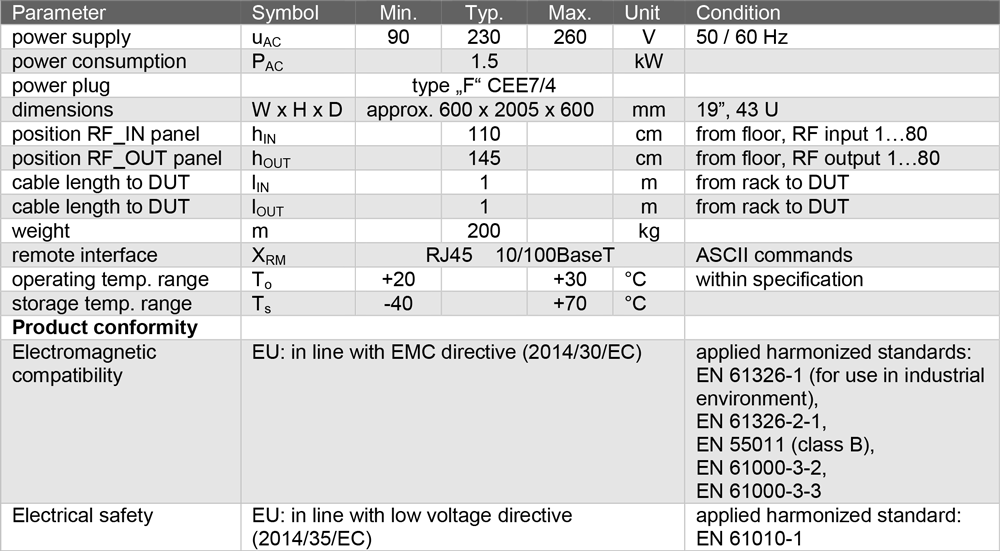

一般規格

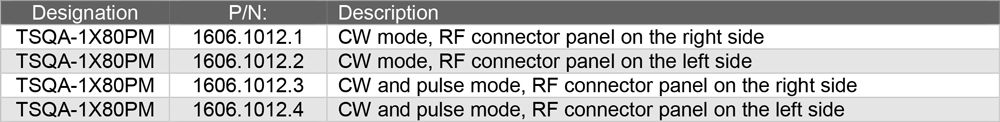

訂購資訊

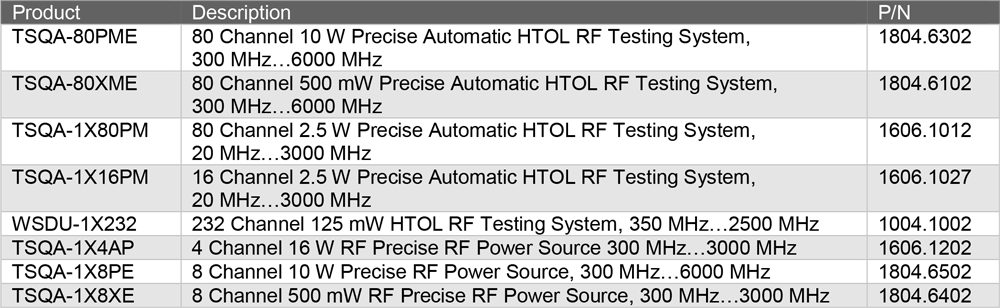

相關產品
