TSQA-1X4AP 功率放大器 (4CH, 300~3000 MHz)

TSQA-1X4AP 功率放大器 (4CH, 300~3000 MHz)

TSQA-1X4AP 是專為高可靠度測試設計的 4 通道射頻功率放大器,頻率範圍 300 MHz 至 3 GHz,支援 ALC、GUI 控制與 CW/Pulse 訊號輸出,適用於 HTOL、RF 元件驗證、自動化測試應用。
詳細介紹

TSQA-1X4AP射頻功率放大器

ALC 自動控制 × Pulse/CW 模式 × RF 驗證專用



TSQA-1X4AP 是一款多通道射頻功率放大器,適用於 300 MHz 至 3 GHz 頻段,採用 50 ohms 架構設計;本設備提供 4 個獨立射頻通道,每通道可輸出高達 18 瓦的功率;系統內建寬頻射頻訊號源,並將其分配至 4 個通道,每個通道均配置具備 自動電平控制(ALC 功能的射頻功率放大器,確保輸出功率的高穩定性與精確控制


TSQA-1X4AP 提供支援 連續波(CW脈衝訊號(Pulse 操作模式的不同版本,可依應用需求選用;內建專用控制軟體,可自動調整並穩定射頻輸出電平,有效提升長時間運作下的輸出一致性與系統可靠性;標配包含 4 條長度為 1 公尺的射頻電纜,便於與待測物(DUT)連接使用。


此系統特別適用於 射頻高操作壽命測試(HTOL,用於驗證射頻元件在長時間高功率環境下的性能與可靠度。


產品特點

  • 長時間穩定性極高,適合連續測試作業
  • 高精度輸出功率控制
  • 具備 ALC 自動電平控制功能,可確保輸出一致性
  • 內建圖形化使用者介面,操作直觀易用
  • 支援 CW 模式與選配脈衝模式,彈性應用於各類射頻測試場景



應用領域

  • 蜂巢式(Cellular)與無線通訊前端元件(有源與無源)之功能驗證與可靠度測試
  • 研發階段使用於新產品性能驗證
  • 品質保證流程中用於新設計與量產批次的一致性驗證





彈性化控制介面

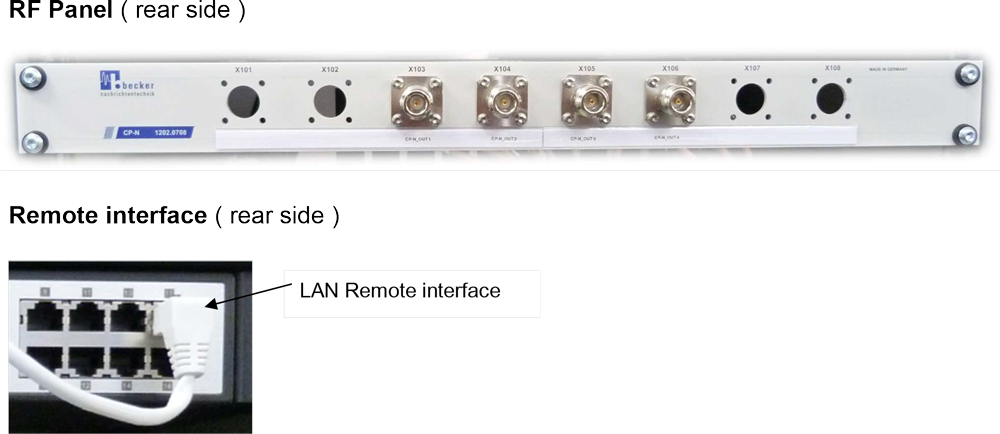

實體遠端控制介面:LAN 或 USB

TSQA-1X4AP 可透過 圖形化使用者介面進行操作,無需額外開發應用程式軟體,亦不受操作地點限制;此外,系統亦支援透過 類 SCPI 結構的 ASCII 命令通訊協定 進行控制,特別適用於 自動化測試設備(ATE 應用情境。


內建射頻訊號源

內建訊號源可在整個頻率範圍內產生 連續波(CW 與選配的 脈衝訊號,並具備優異的頻率穩定性。


軟體功能

  • 射頻輸出功率設定
    可透過軟體在廣泛範圍內設定送至待測物(DUT)輸入端的射頻功率;每一通道皆可分別設定所使用的電纜型號與衰減值
  • ALC 自動電平控制
    系統會持續監控每一通道的射頻輸出功率,並自動維持輸出電平穩定;為避免輸出過衝,ALC 演算法採用平順轉換設計
  • 頻率設定
    可直接輸入操作頻率,TSQA-1X4AP 的控制軟體將自動調控訊號產生器進行頻率輸出
  • 脈衝參數設定
    包含脈衝寬度與週期時間等參數皆可透過 GUI 或遠端控制介面進行設定

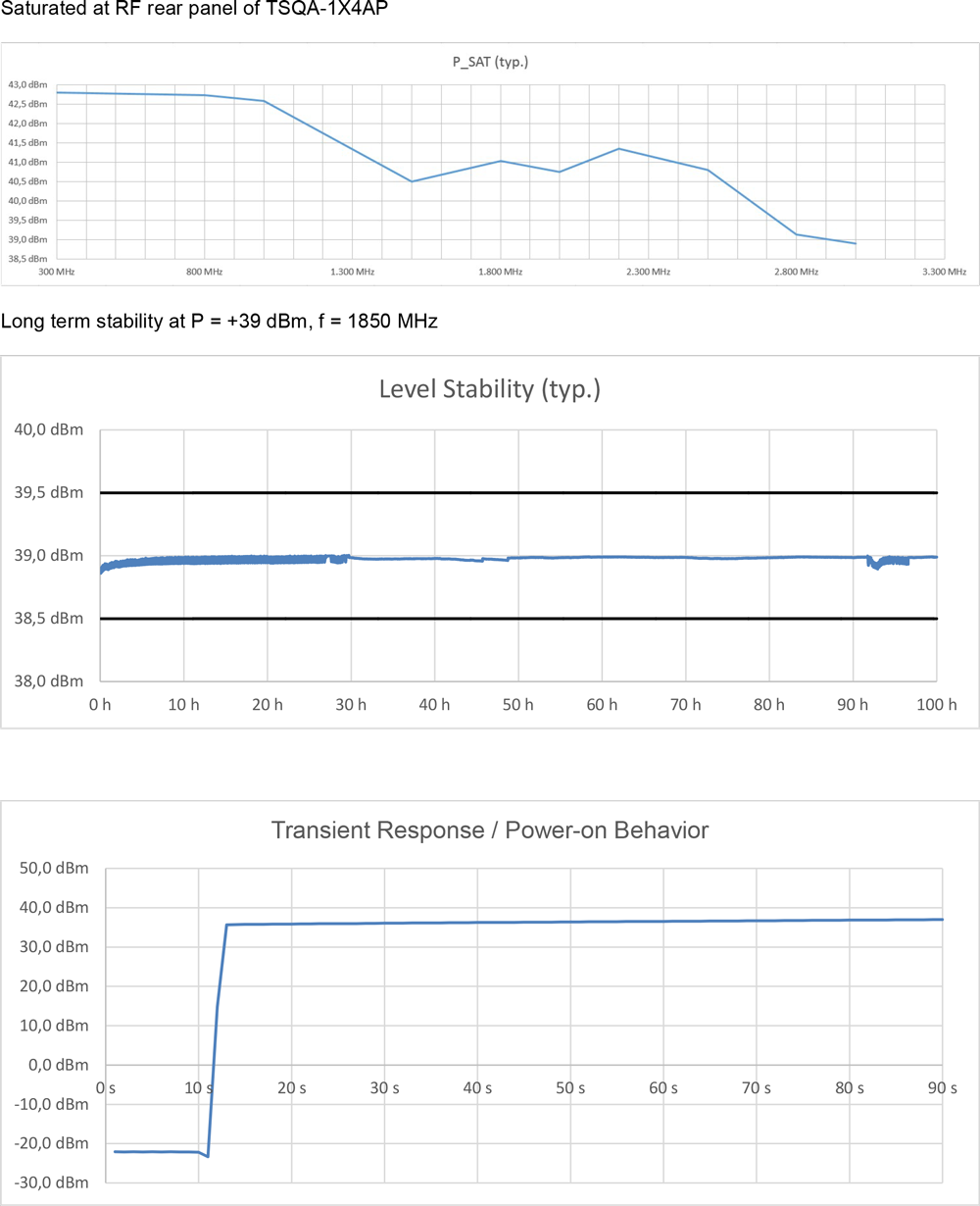

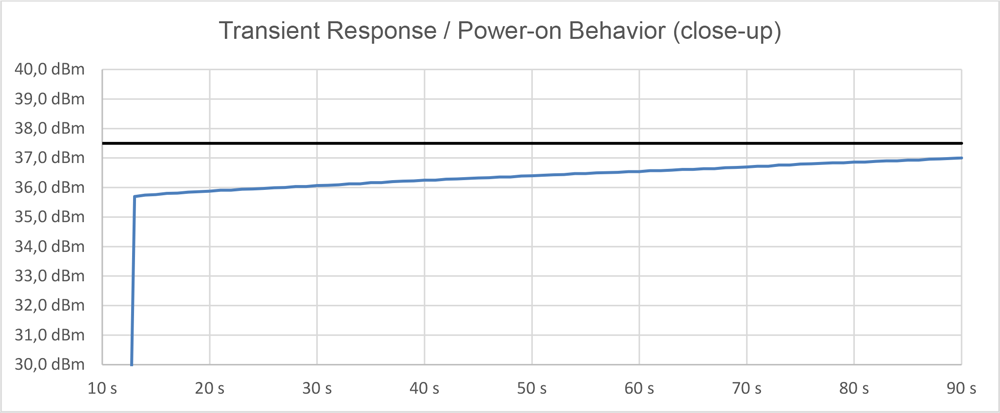

典型效能

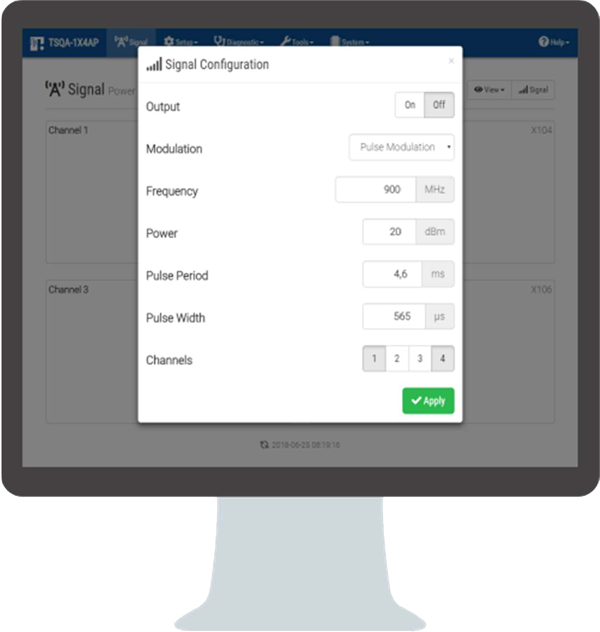

圖形化操作介面

透過網頁介面快速設定各項射頻參數,無需撰寫任何程式碼,即可遠端完成高效率測試設定。

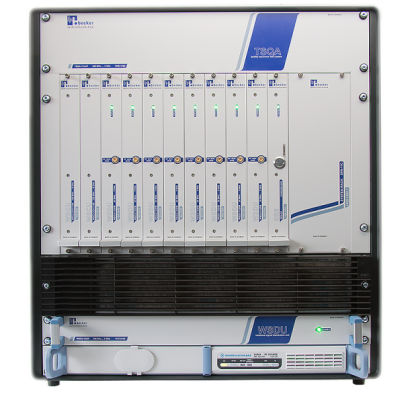

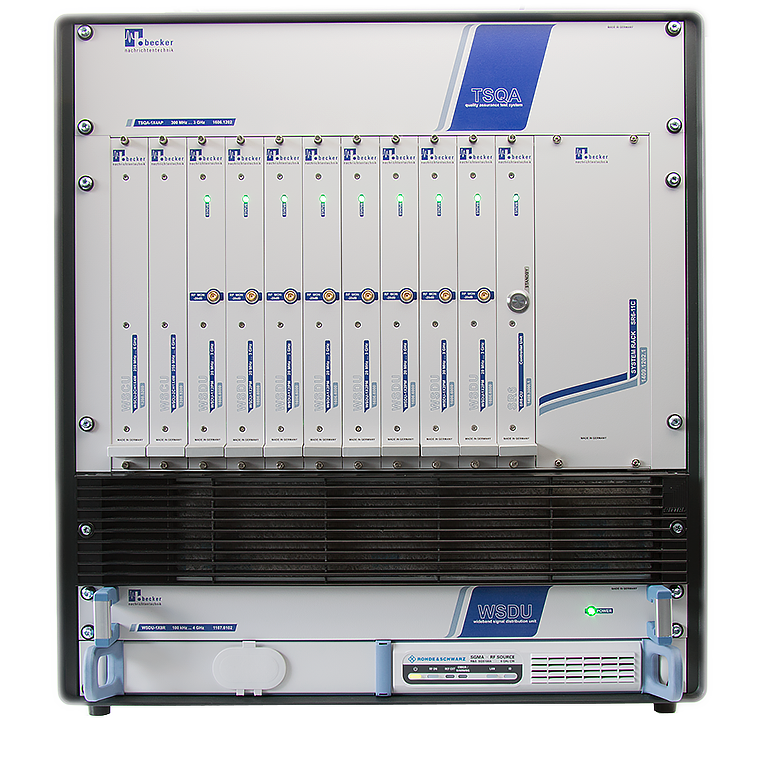

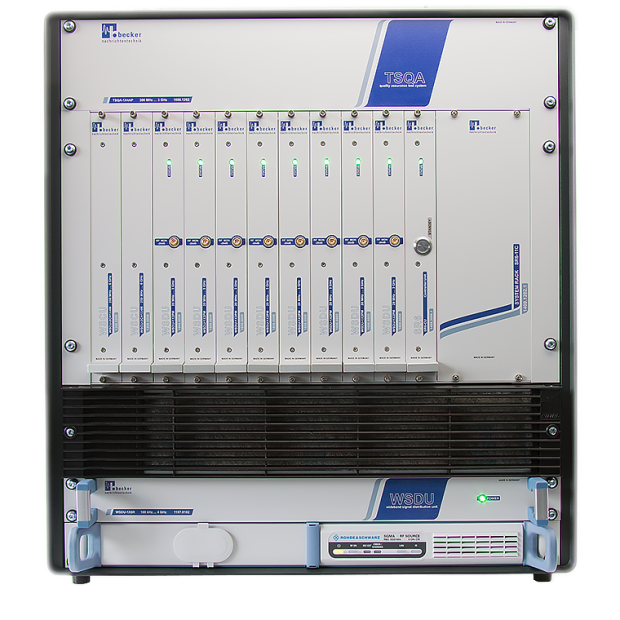

外觀

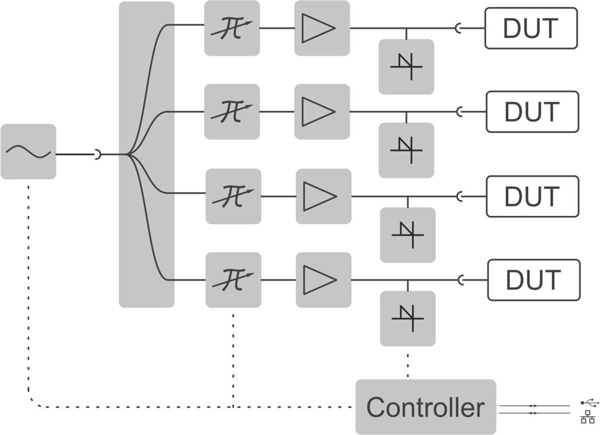

系統架構圖




技術規格

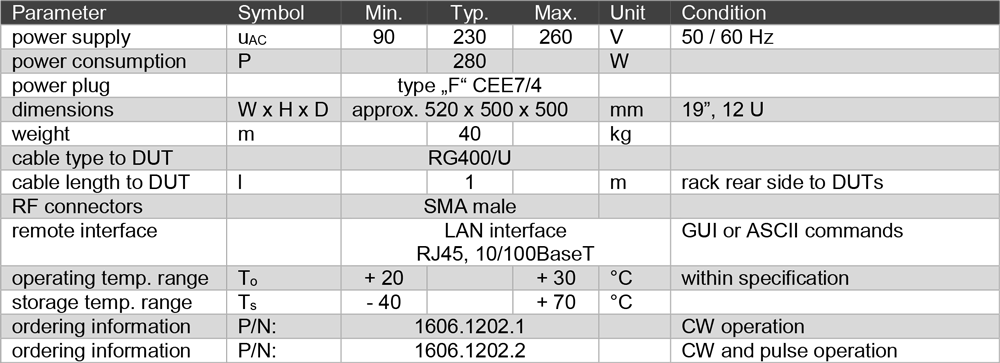

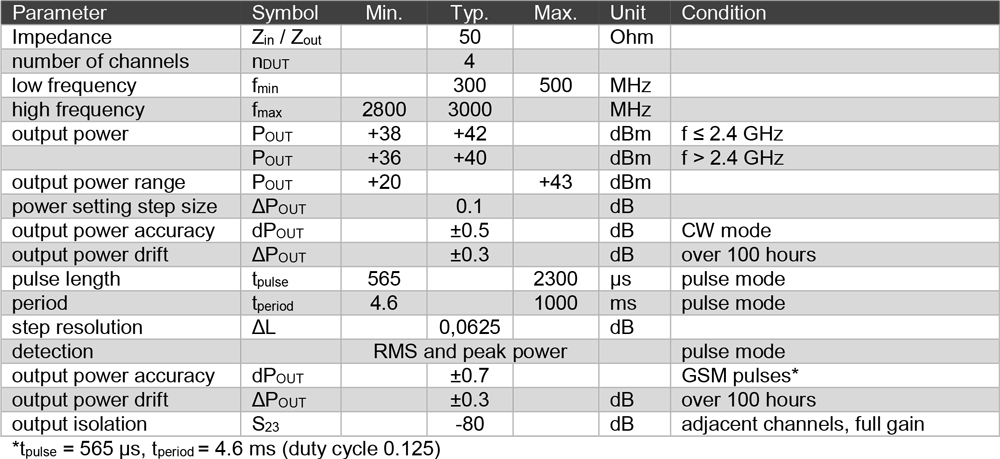

通用規格
