高溫壽命測試

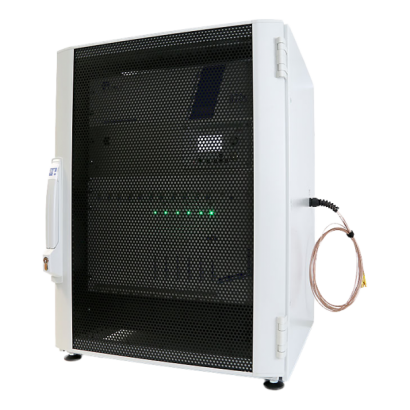

TSQA-1X16PM HTOL 射頻系統 (16CH, 20~3000 MHz)

TSQA-1X16PM HTOL 射頻系統 (16CH, 20~3000 MHz)

TSQA-1X16PM 提供 20~3000 MHz 頻段支援、16通道獨立輸出、高達 5W 功率、自動功率補償與插入損耗監控,整合 LAN/USB 控制與網頁操作介面,適用於高溫操作壽命(HTOL)測試、RF 元件驗證與研發用途。
詳細介紹

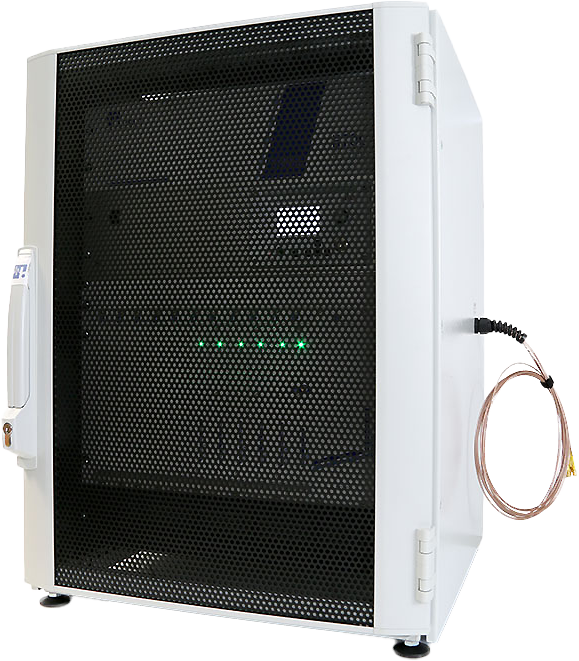

TSQA-1X16PM 精密自動化
HTOL 射頻系統

ALC 與插損雙補償 × 16 通道 RF 輸出,專為高溫壽命測試打造



高溫操作壽命測試(High-temperature Operating Life Time,HTOL)是一種強化應力測試,用以模擬老化現象,並加速由熱啟動之失效機制發生;在 HTOL 測試期間,會將大量待測物(DUT)暴露於極端溫度與絕對最大額定條件下,典型測試溫度為 125°C,詳細內容請參考 JEDEC 標準 JESD22-A108。


功率應力測試與高溫操作壽命測試(HTOL)需要具備多通道高輸出功率且高精度的射頻系統;TSQA-1X16PM 為一款小型化、自動化的 HTOL 測試系統,適用於 20 MHz 至 3000 MHz 頻率範圍,並採用 50 歐姆技術;該系統提供 16 個射頻通道,每個通道可輸出最高 5 瓦功率,對應於輸入至待測物(DUT)的功率為 2.5 瓦;TSQA-1X16PM 搭載之軟體可自動化測試電子元件,例如半導體或聲表濾波器(SAW filters),使用者可設定最多五個測試頻率、RF 線纜插入損耗以及 DUT 輸出端的功率容差;系統將自動輪巡所有 16 個 DUT,並驗證其訊號水準是否符合規範。






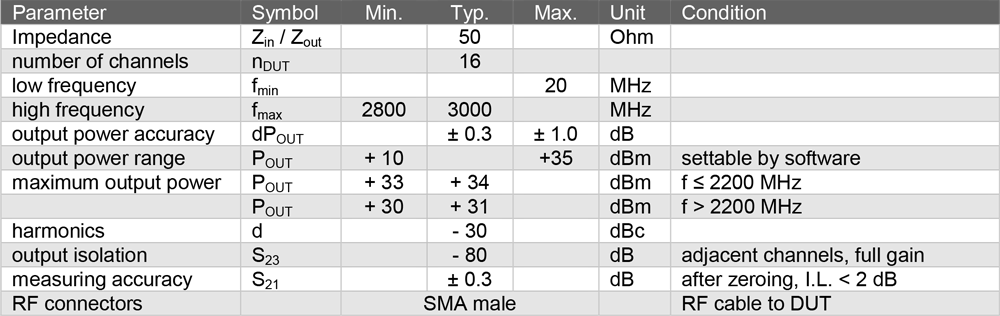

產品特點

  • 寬頻段
  • 自動化測試程序
  • 高輸出準確度
  • 高量測準確度

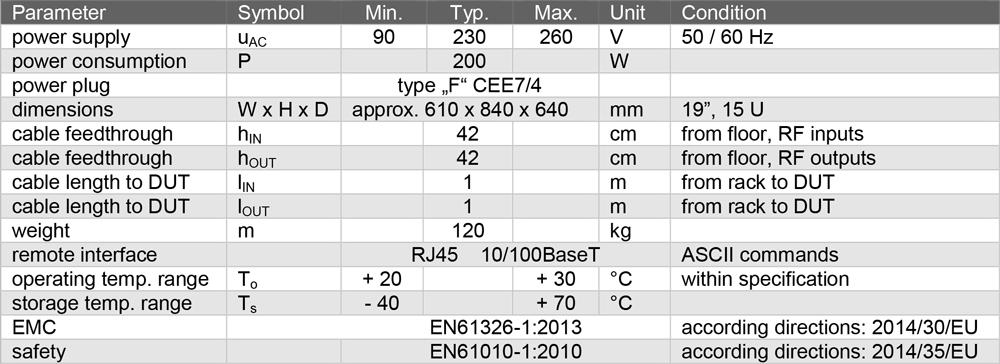

  • 小型化 19 吋,15U 設計
  • 乙太網路(LAN)遠端介面
  • 網頁控制介面



應用場景

  • 如主動與被動蜂巢式(cellular)及無線前端元件之認證作業
  • 品質保證(如新設計、批次驗證)
  • 研發用途(R&D

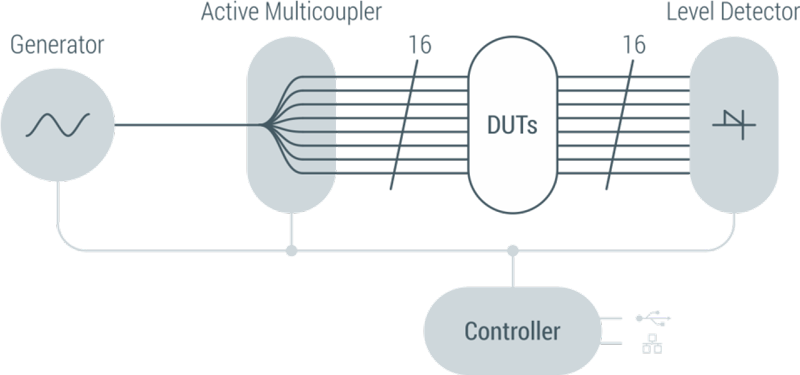

測試通道原理電路圖




內建射頻訊號源

內建之訊號源可於整個頻率範圍內產生連續波(CW)訊號,具備高功率穩定性與頻率穩定性


彈性的控制介面

TSQA-1X16PM 提供彈性的遠端控制介面,支援乙太網路(LAN)或 USB 實體連線,控制協議則可透過 ASCII 字串指令或使用整合式網頁伺服器以瀏覽器操作方式進行,使用者可直接設定系統參數並執行操作流程;透過網頁介面進行遠端操控,不僅無需額外開發應用程式,亦不受使用者所在地點限制,實現即時、便捷的遠端管理能力。

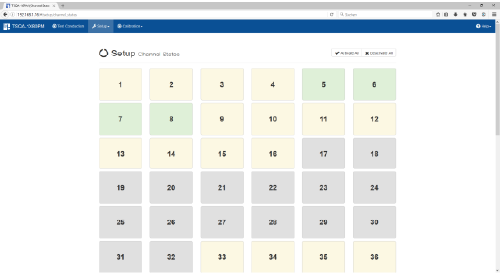

圖中為 TSQA-1X16PM 網頁操作介面中的 Setup 設定選單畫面,提供使用者可視化的通道(Channel)狀態配置功能


易於維護

TSQA-1X16PM 採用高度模組化設計以利於維護,使用者僅需鬆開前面板上的螺絲並移除模組背後的射頻(RF)纜線,即可更換模組;電壓供應與資料匯流排(data bus)連接在更換模組時無需額外接線作業


系統自我監控

系統可於長時間測試期間無需人為干預持續運行,內建自動自檢機制、自動功率監控與偏移修正功能,並具備錯誤記錄功能。


軟體功能

  • 最多支援 5 組測試頻率
    軟體允許輸入最多 5 組測試頻率,所有待測物(DUT)將輪流接受這 5 組射頻(RF)訊號,並同時進行檢測;每一組頻率可個別設定功率與停留時間(dwell time
  • 自動功率控制(ALC
    每一通道之 DUT 輸入端的 RF 功率會被持續監控,若偵測到偏差則系統將自動修正功率水準;為避免功率超衝(overshoot),ALC 演算法將執行平滑漸變調整
  • 待測物插入損耗容差
    每一測試頻率皆可個別設定 DUT 可容許的插入損耗上下限值;若發生超出範圍情況,系統將自動記錄並加上時間戳記。
  • 線纜損耗影響補償
    系統會將 DUT 前後的 RF 線纜損耗納入考量,因此可設定線纜的類型與長度;軟體會計算 DUT 的輸入與輸出功率水準,其差值即為 DUT 的插入損耗。
  • 歸一化功能(Normalize Function
    為了評估 DUT 的長期穩定性,可使用 0 dB 模擬器或參考 DUT 進行插入損耗校準;軟體將提供對基準的偏差進行歸一化處理功能。
  • 可視化操作模式
    透過網頁介面,操作人員不僅可設定整個測試週期的所有參數(例如持續時間),系統亦會持續顯示整體測試進度,包含失效統計資訊
  • 自動停止測試功能
    當預先設定之測試時間結束時,所有輸往 DUT 的射頻訊號將會自動關閉
