TSI-6X32H 車用 FM/DAB 廣播切換模擬器

整合 FM/DAB、AM、GNSS、5G 模擬
支援 25 座位同步測試，再現行駛中多發射源切換情境

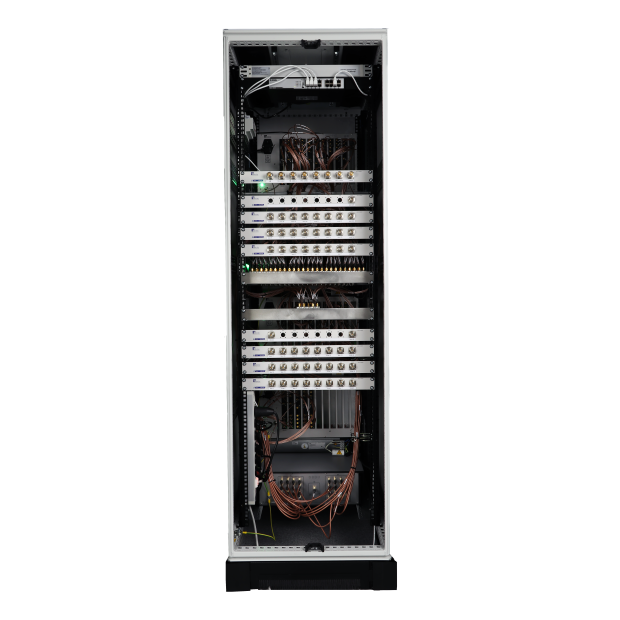

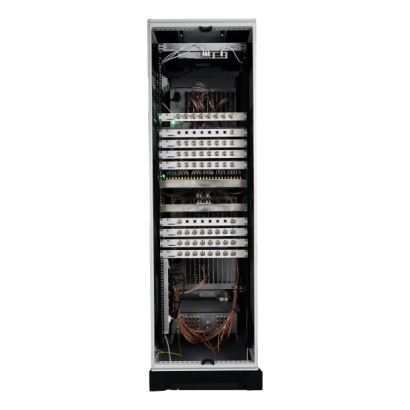

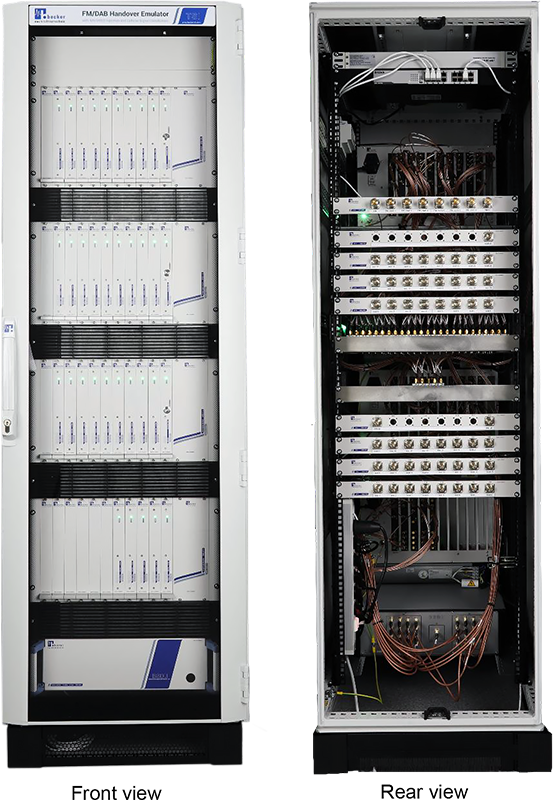

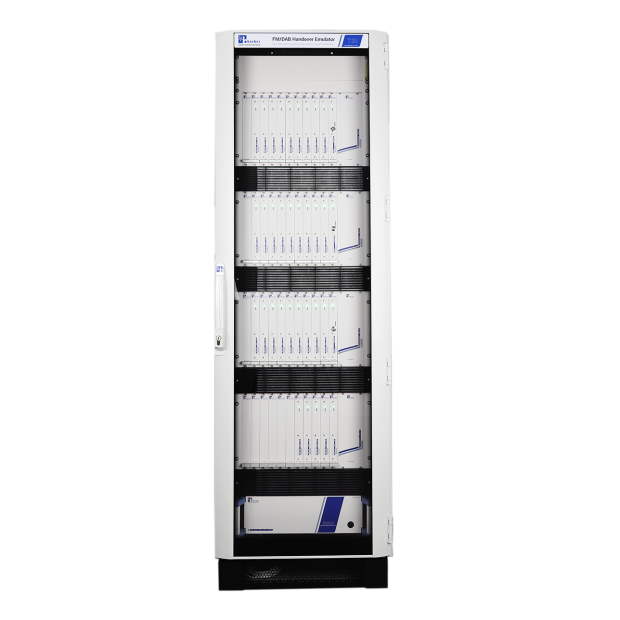

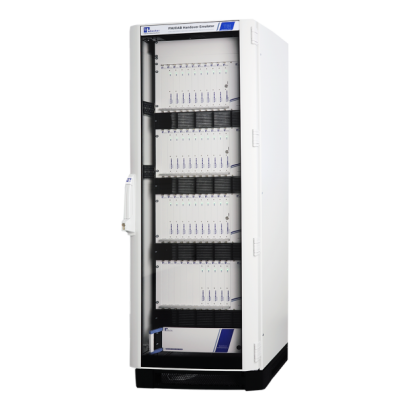

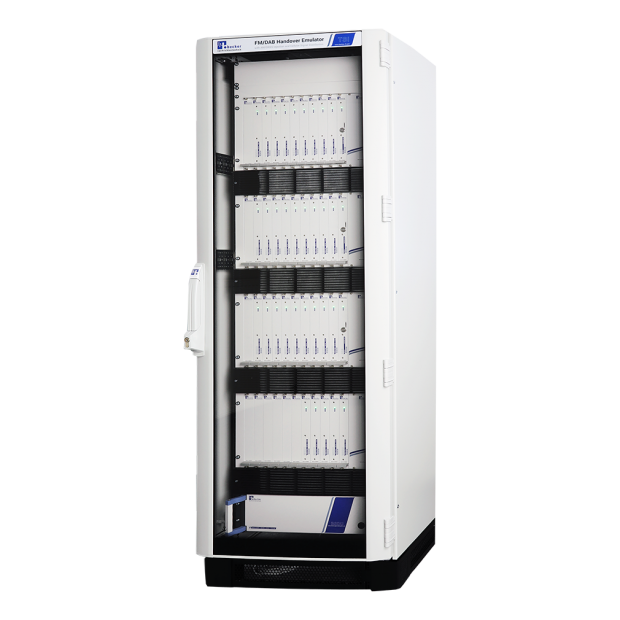

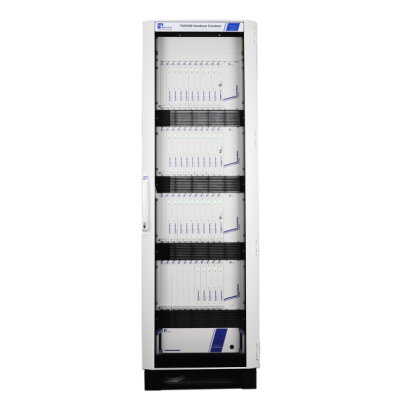

TSI-6X32H 為一套專為大型資訊娛樂系統（Infotainment）整合與驗證實驗室設計的廣播訊號分配基礎架構，設備可連接最多 6 台 FM/DAB（數位音訊廣播，Digital Audio Broadcasting）訊號產生器，每一個實驗室座位（最多 25 座）皆可接收一組可程式化混合的綜合射頻（RF）訊號。

此架構能夠模擬車用收音機在實際道路環境中，同時接收多個廣播電台訊號的情境，並重現不同程度的訊號衰減條件，完整建構真實車載收聽場景；其中特別支援模擬接收相同廣播節目的多座發射塔之間的切換，並可實現 FM 與 DAB 頻段的轉換，無論從 FM 切換至 DAB 或從 DAB 切換至 FM；透過本設備於實驗室重現如此複雜的無線電通訊環境，可大幅節省產品整合與驗證階段所需的時間與成本；其架構亦具備高度成本效益，所有綜合訊號僅需透過單一同軸電纜即可分配至各實驗座位，有效簡化實驗室佈線與維護作業。

功能特點

支援 6 組 FM/DAB 產生器輸入
提供 25 組實驗座位射頻輸出
小型化設計，19 吋機架，高度 38U
支援 AM 產生器輸入
支援 GNSS 產生器輸入
獨立行動通訊訊號分配路徑 （頻率範圍：350 MHz 至 6000 MHz）

應用場景

車載資訊娛樂系統功能與相容性測試
產品整合、驗證與品管認證流程
FM/DAB 廣播頻段切換（Handover）模擬測試
AM 與 GNSS 訊號多路分配應用
多重射頻訊號路由至通訊測試儀

高動態範圍控制能力

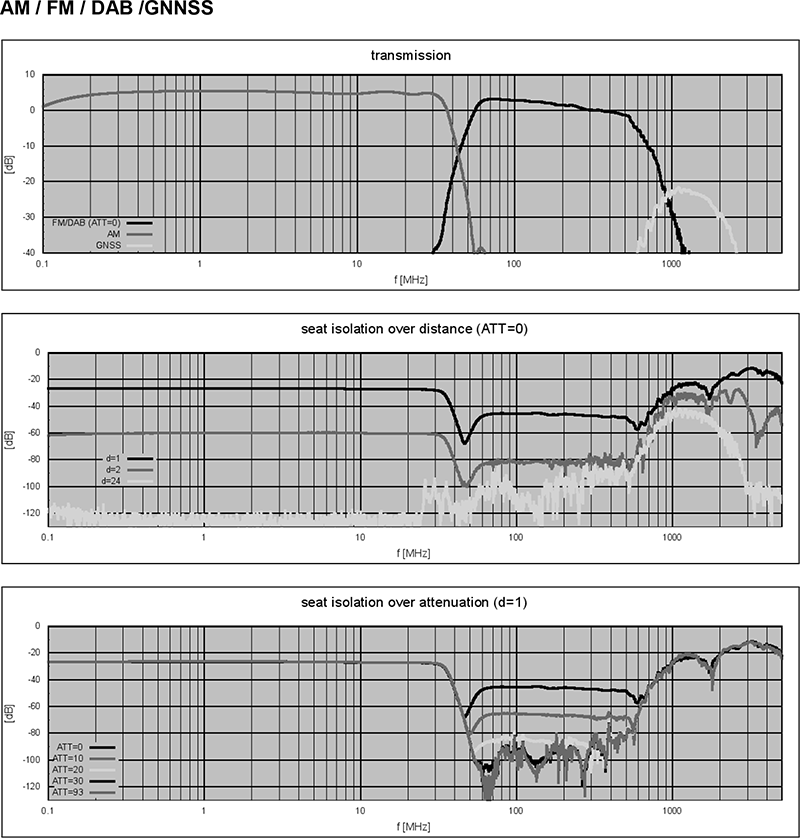

系統具備極低的插入損耗，內建 6×25 組可變衰減器，衰減範圍達 95.25 dB；衰減器可於每秒進行數百次配置更新，可即時模擬多種通道切換情境，具備高精度、高反應速度之動態控制能力。

AM 與 GNSS 訊號注入

TSI-6X32H 支援 AM 與 GNSS 訊號輸入，可將模擬訊號同步分配至所有實驗座位，且此功能模組可整合於同一 19 吋機架內；AM、GNSS 與 FM/DAB 綜合訊號共用單一同軸電纜傳輸，無需額外佈建訊號線路。

彈性遠端控制介面

可透過乙太網路（LAN）進行遠端控制，支援 SCPI 格式之 ASCII 命令，便於整合至既有軟體架構；此外系統內建圖形化使用者介面（GUI），允許所有實驗人員針對其座位獨立配置衰減器與動態切換情境。

軟體功能特性

TSI-6X32H 軟體具備多項高效輔助功能，舉例如下：

自動切換流程可視化設定，支援動態廣播轉換流程建模
使用者可自定訊號輸入與輸出埠名稱，對應實驗室實際基礎架構設定

桌上型轉接器

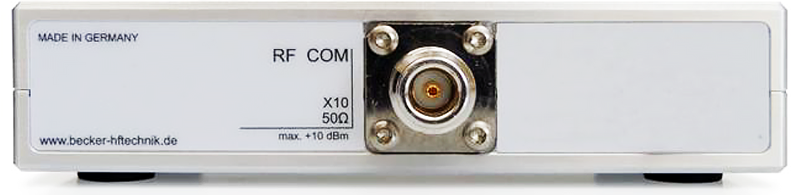

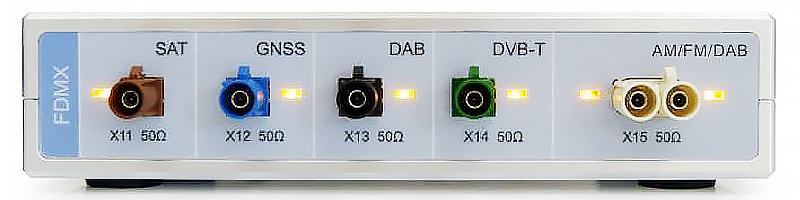

Becker 提供小型化桌上型轉接設備，可接收綜合射頻訊號並轉出多組輸出，對應資訊娛樂裝置的天線輸入埠配置；除了解多工與頻段分離功能外，更具備主動天線模擬能力，可透過固定（FDMX2）或可調式（FDMX2-PT）DC 載入實現天線端行為模擬；轉接器套件內附 完整對應纜線組，如支援 fakra 連接器等標準規格；整合 TSI-6X32H 與 FDMX2 後，可完整模擬車載環境中的訊號強度變化與主動天線特性，讓資訊娛樂裝置如同實際裝載於車輛中般運作。

行動通訊訊號分配

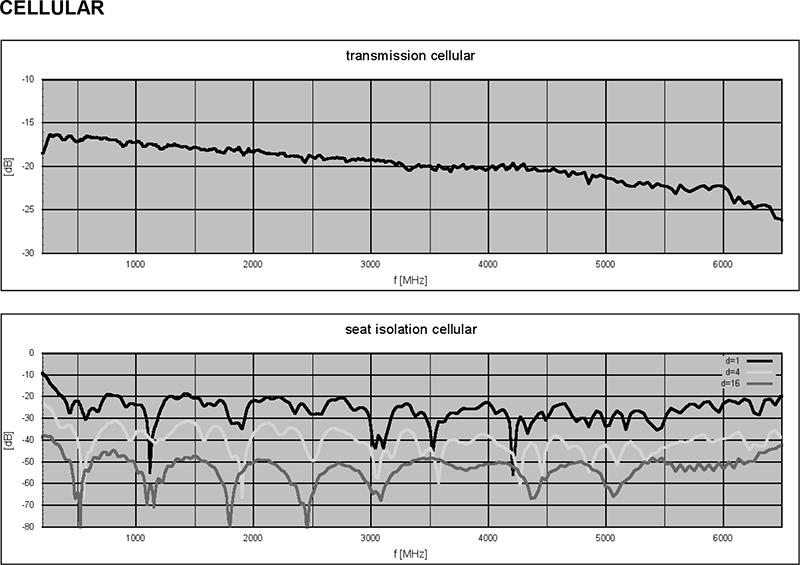

除了廣播訊號切換與分配功能，TSI-6X32H 另提供一組獨立的雙向射頻通訊路由機制，可支援從 25 個實驗座位回傳訊號至通訊測試儀；涵蓋 350 MHz 至 6000 MHz 的廣頻段，支援 2G、3G、4G 與 5G 行動通訊標準；使用射頻電纜傳輸訊號可有效隔離實驗室外部無線雜訊干擾，提升測試再現性與準確性；系統具備高埠對埠隔離度設計，可顯著降低實驗座位間的訊號干擾影響。
