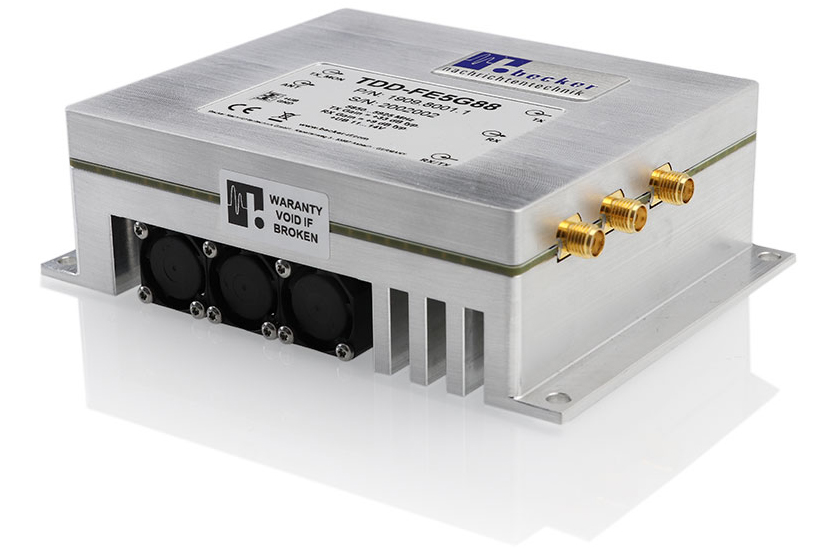

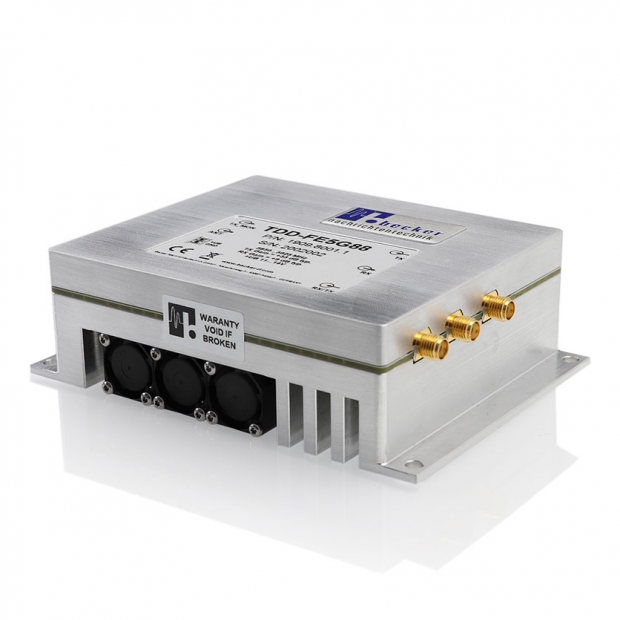

TDD-FE5G88 C-V2X 射頻模組
擴展 SDR 平台，實現真實場域的通訊與測試效能
TDD-5G88 為一款小型化 TX/RX 射頻前端模組，適用於商用軟體定義無線電（SDR）平台。該模組具備最高 2 瓦實效功率（PEP）的發射能力，並整合非目標頻段訊號濾波器與低雜訊放大器（LNA），可顯著提升接收靈敏度與訊號品質。
模組發射路徑內建低通濾波器以抑制諧波，並提供TX 監控輸出埠，支援 SDR 外部預失真功能。TDD 模式操作可透過 SMA 連接器輸入3.3 V LVCMOS 控制訊號進行 RX/TX 切換，且僅需單一 12 V DC 電壓供電，方便與 SDR 共用電源。
C-V2X（Cellular Vehicle-to-Everything）是現代先進駕駛輔助系統（ADAS）關鍵技術之一，支援車與車（V2V）、車與交通基礎設施（V2I）間即時通訊，常見於DSRC（Dedicated Short Range Communication）架構中，通訊距離範圍為 10 公尺至 1 公里。
TDD-FE5G88 可作為 Ettus、Hack RF 等 SDR 平台的實體 RF 擴充模組，補足其原生無天線介面與效能不足之處，協助 SDR 系統在真實場域測試中獲得更穩定的 TX 功率與 RX 敏感度。
功能特性
- 擴展商用 SDR（Software Defined Radios）平台的天線接口功能
- 分離式 TX/RX 訊號輸入設計
- 共用天線埠支援 TX 與 RX 切換運作
- 整合 RX 預選濾波器與 TX 諧波濾波器
- 內建 TX 監控輸出埠，可支援 TX 外部預失真調整
應用場景
- C-V2X 通訊應用
- 802.11p 無線標準
- ITS-G5（智慧交通系統）
- 無線測試設備與驗證平台
TX 訊號路徑
發射訊號路徑內含一組高線性度功率放大器，可放大 SDR 所輸出之訊號功率，進而擴展無線通訊範圍。在模組天線端，設有諧波抑制濾波器（Harmonic Filter），有效降低雜散發射與非必要頻率的干擾。
TX 監控輸出
透過TX 監控輸出埠可即時監控模組輸出功率與訊號品質；此外，也可透過此介面將外部 TX 預失真演算法導入至 SDR 系統中。同時，此埠亦整合一組內建的 TX 功率偵測器，並將其電壓值疊加輸出，供監控使用。
RX 訊號路徑
接收路徑中設置帶通濾波器（Bandpass Filter）作為預選濾波，以先行過濾掉來自頻帶外的非目標訊號。後續搭配高線性度之低雜訊放大器（LNA），可顯著提升 SDR 的接收敏感度與整體訊噪比，提升真實測試表現。
TDD 模式下的 RX/TX 切換控制
為支援 TDD 操作模式，模組內建一組RX/TX 數位切換控制電路。使用者可透過同軸 SMA 連接器輸入來自 SDR 的3.3 V LVCMOS 控制訊號，進行發射與接收的自動切換。
DC 電源供應設計
TDD-FE5G88 僅需單一 12 V DC 電壓供應即可運作；此電壓通常亦用於 SDR 本體，因此整體系統僅需一組電源，即可同時供電於 SDR 與其前端模組，簡化整合設計與佈署。

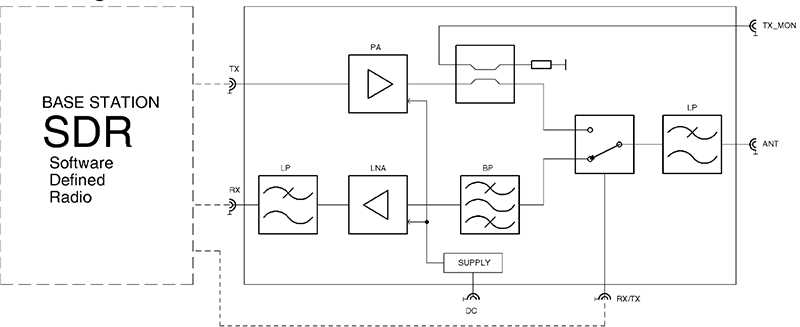

模組區塊圖

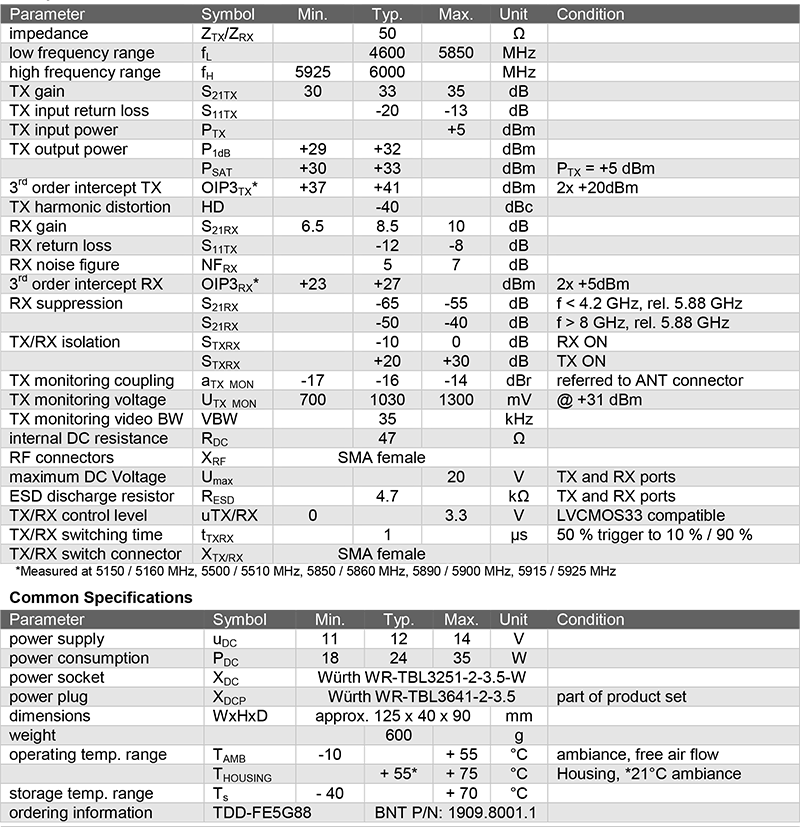

技術規格
效能

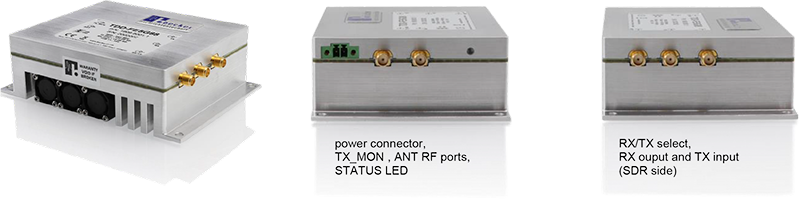

外觀
腳位定義圖
TDD-FE5G88 僅需單一 12 V DC 電壓供應即可運作；此電壓通常亦用於 SDR 本體，因此整體系統僅需一組電源，即可同時供電於 SDR 與其前端模組，簡化整合設計與佈署。
下圖為模組的電源腳位定義：

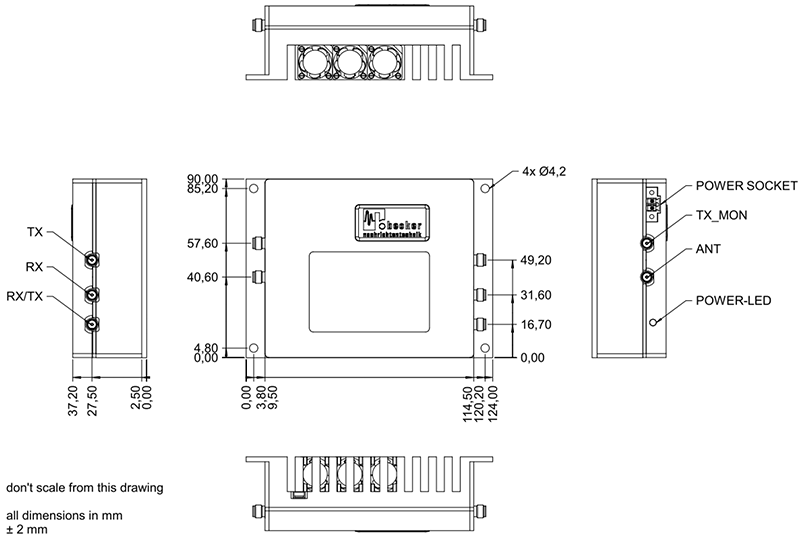

機構尺寸圖
