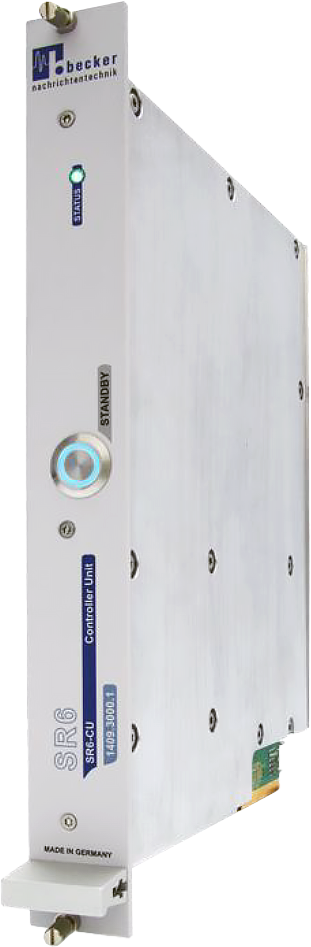

SR6-CU 控制器模組

模組化控制，微秒同步，打造高效量測核心

SR6-CU 控制器專為整合至 SR6-11C 系統平台而設計，透過此控制器模組可輕鬆控制與監控系統平台內的插槽模組；控制器支援 LAN 與 USB 遠端介面，並可透過 LAN 存取圖形化使用者介面（GUI, Graphic User Interface），操作更直覺易用。

遠端控制可透過SCPI 導向 ASCII 命令進行，且命令集會依據安裝的插槽模組動態擴展，靈活支援不同模組需求；當系統中配備多個控制器單元時，可進行控制器間的同步電源開關控制，只需按下任一控制器上的 STANDBY 鍵，即可完成系統電源的統一啟閉。


產品特點

• LAN 遠端介面
• USB 裝置與 USB 主機介面
• SCPI 導向 ASCII 命令集
• 圖形化使用者介面（GUI）

應用領域

• 自動測試設備（ATE）
• 研發用途（R&D）
• 生產製程控制
• 無線電監控與管理

SNMP 功能

此外，控制器具備 SNMP 功能，當事件發生時，系統會自動透過 LAN 介面產生 SNMP 訊息；此類訊息可於發生錯誤命令輸入或硬體故障時觸發，用於即時通知與監控。


自我測試功能

SR6-11C 支援安裝模組的 自我測試功能，測試流程可設定為三種模式：

• 開機後執行一次自我測試
• 整個操作期間持續測試
• 禁用自我測試以支援模組熱插拔

同步操作功能

配合 SR6-CU 控制器使用時，命令的執行可採兩種模式：

• 收到單一命令後直接執行
• 透過 SYNC 命令觸發的硬體同步執行

在同步執行模式中，控制器會先接收命令但不立即執行，待接收到 SYNC 命令後，所有命令將於微秒級同步執行，以達成極低延遲的硬體控制需求。

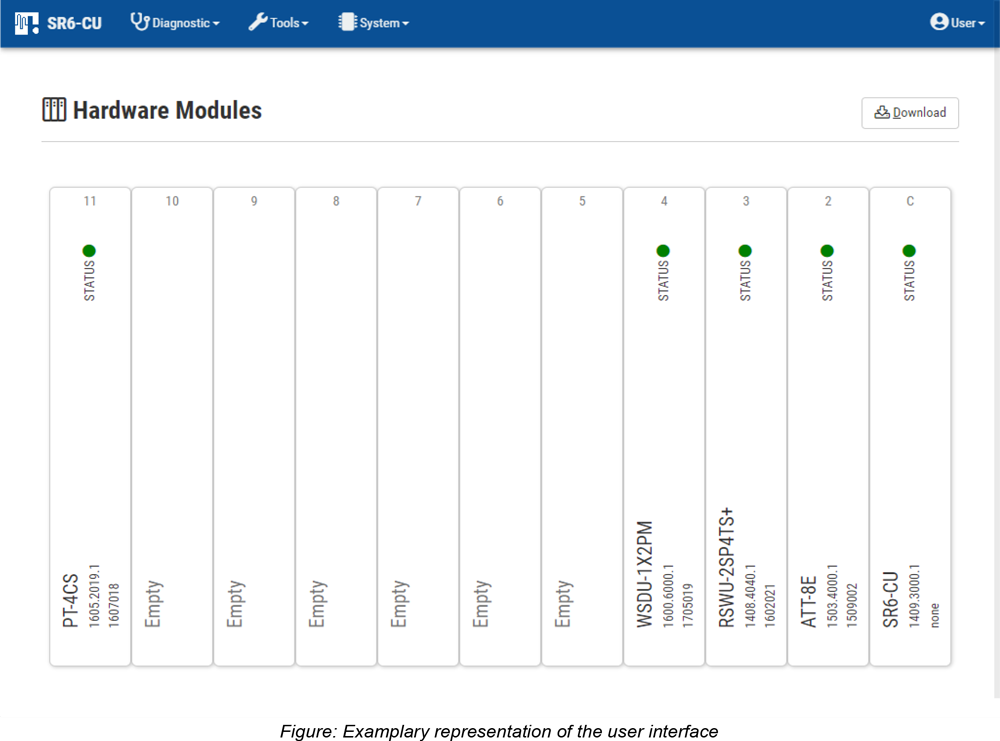

圖形化使用者介面

SR6-CU 控制器內建 GUI，可用於控制本身並獲取狀態資訊；透過網頁介面可進入 SCPI 終端機，進一步操作 SR6-11C 機架中所安裝之模組；GUI 提供一覽式的模組配置視圖，並內建 檔案管理系統，其中一部分內部記憶體已預留用於儲存或管理系統特定資料，如 S2P 檔案。

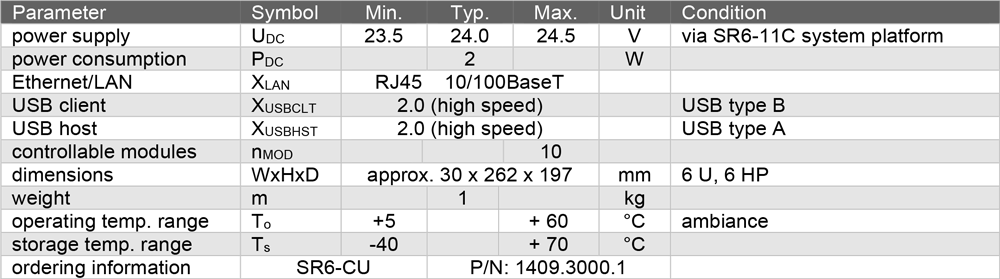

技術規格

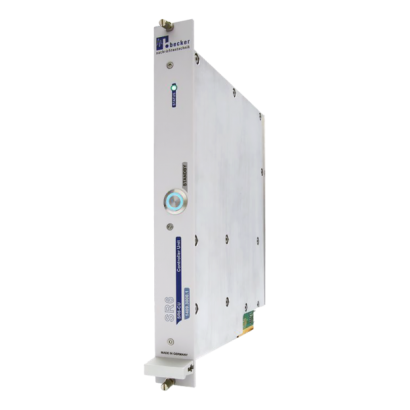

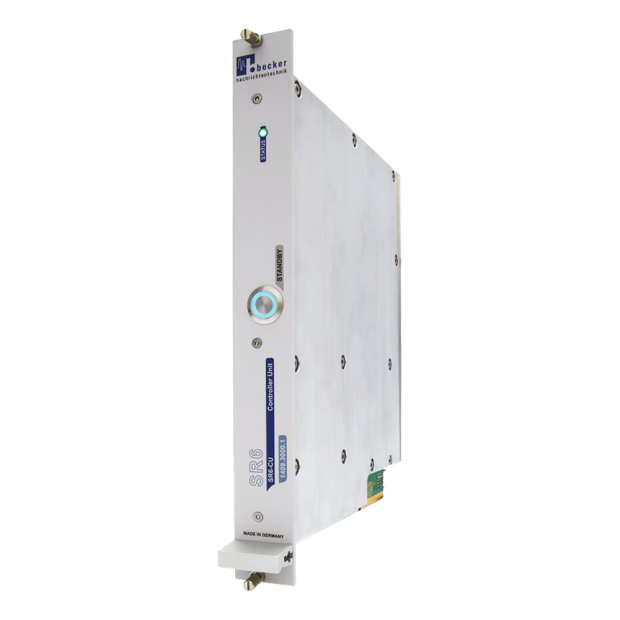

外觀

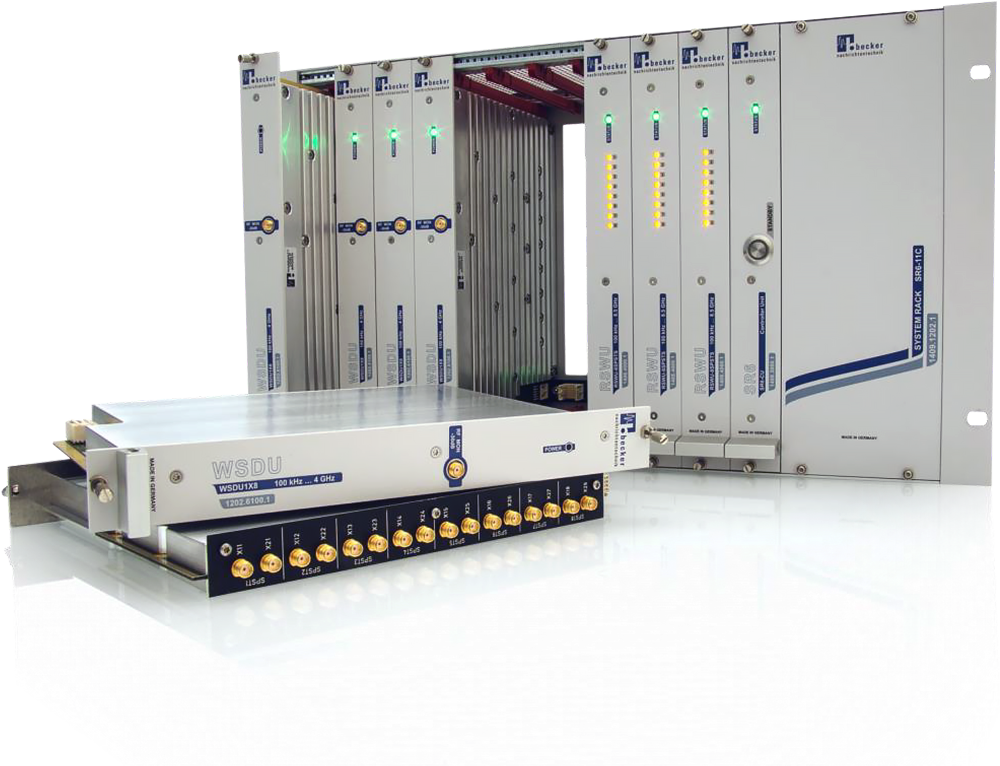

SR6-11C 系統平台

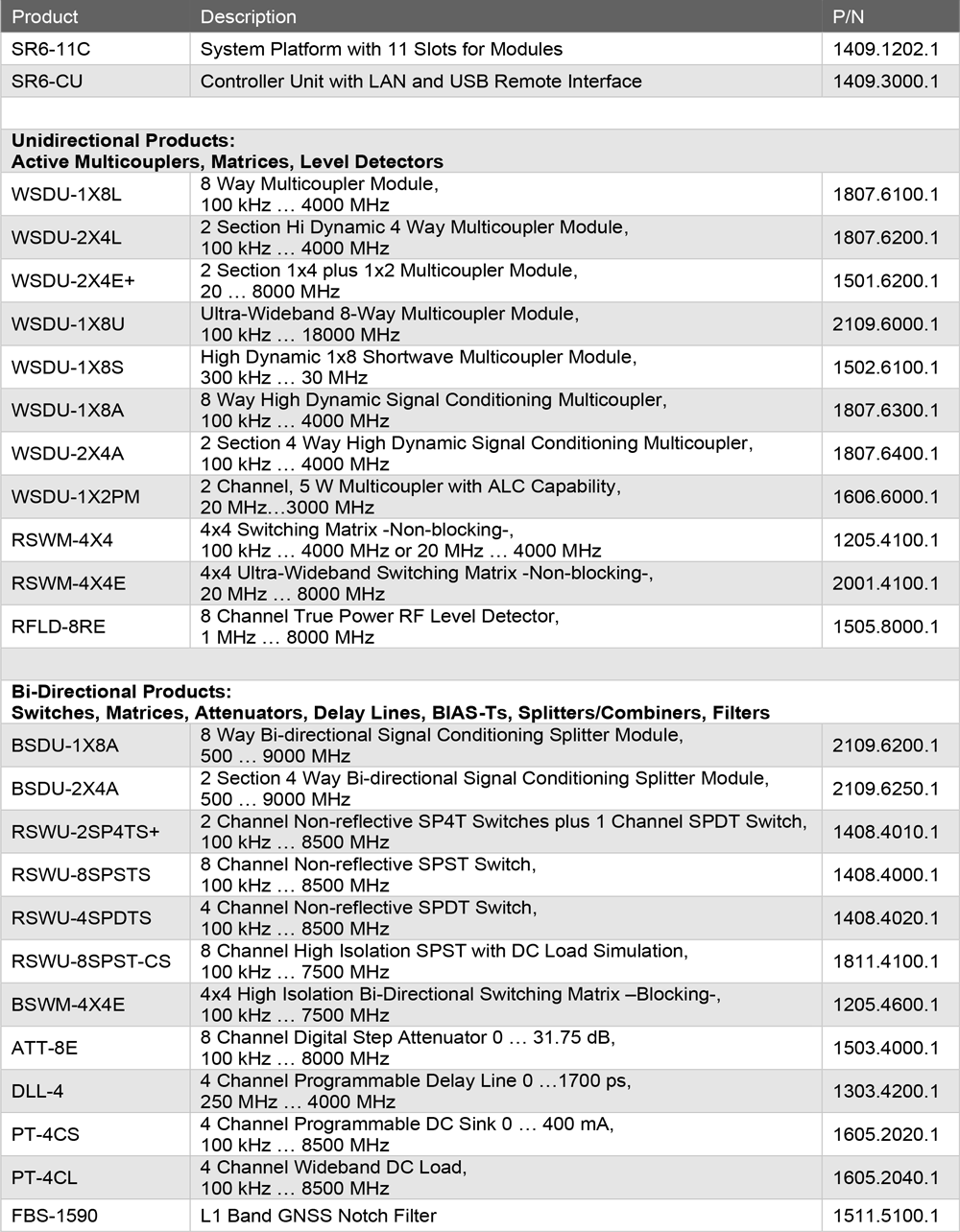

SR6-CU 模組設計整合於 SR6-11C 系統平台中，平台共提供 11 個模組插槽，可配置模組如：

• 射頻開關（RF Switches）
• 矩陣（Matrices）
• 多路耦合器（Multicouplers）
• 衰減器（Attenuators）
• 偏壓注入器（BIAS-Ts）
• 電平偵測器（Level Detectors）
• 雙向分波／合波器（Bi-directional Splitters/Combiners）
• 以及控制器模組本身

要控制 SR6-CU 模組，必須搭配 SR6-CU 控制器單元使用。


Trigger-IO 界面與同步執行

透過 SR6-11C 系統平台背面的 Trigger-IO 介面，可在多台 SR6-11C 組成的設備網路中實現同步操作；當觸發輸入端接收到正向 TTL 脈波時，預載設定將以硬體方式於微秒內執行。

若應用場景對執行速度有極高需求，亦可直接透過背面的 Binary 介面控制硬體。

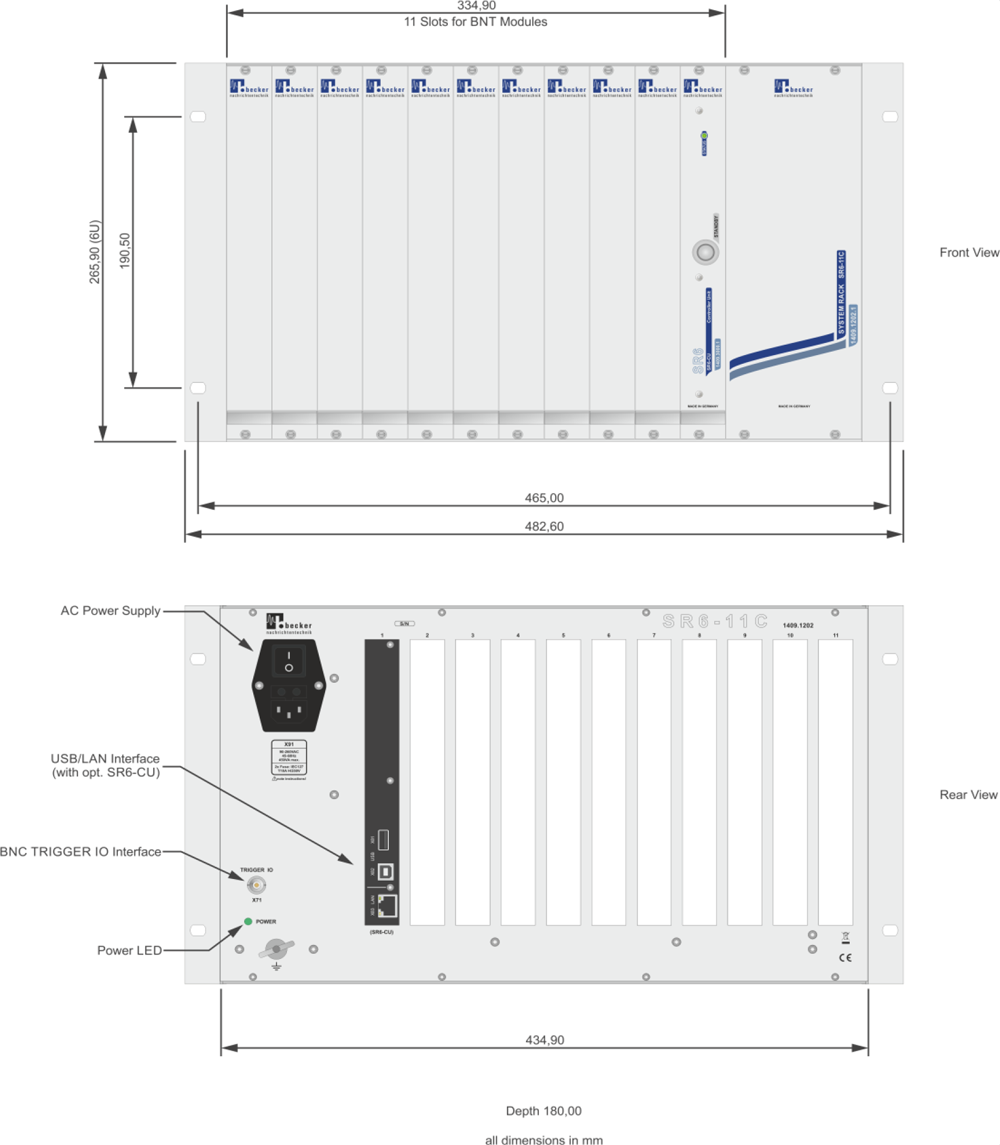

尺寸規格

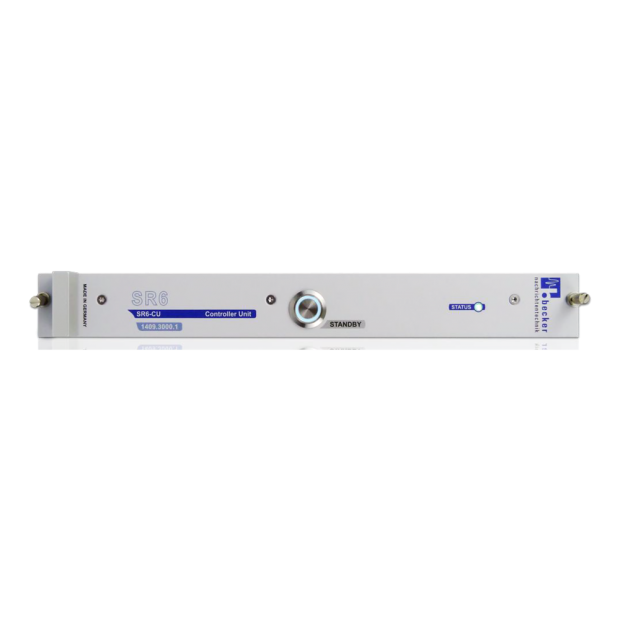

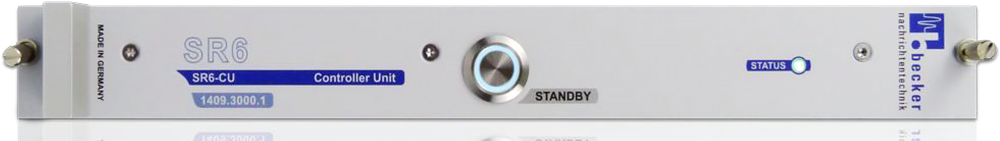

正面視圖

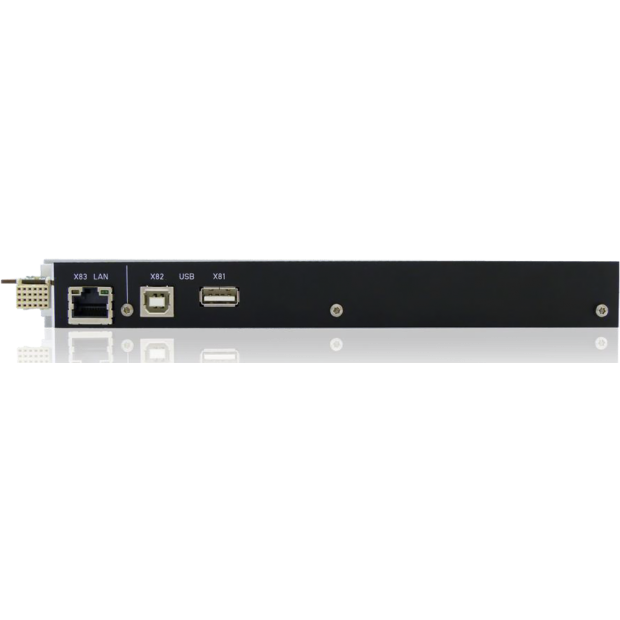

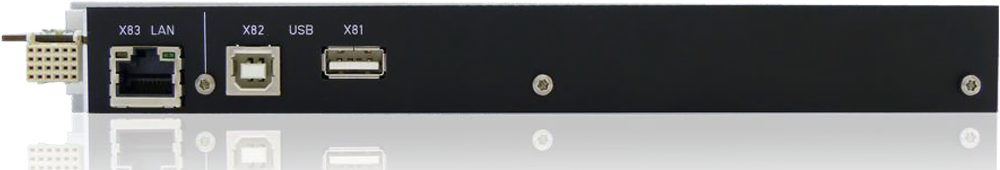

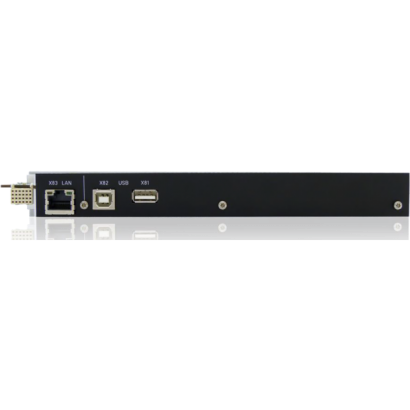

背面視圖

SR6-11C 系統平台
