SR6-11C 通用型 PXI 射頻系統平台
PXI 架構，彈性擴充，精準整合射頻模組化測試系統

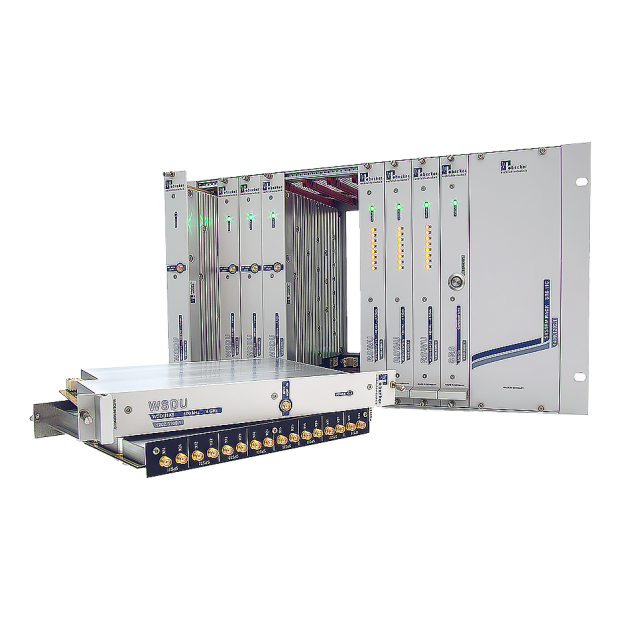

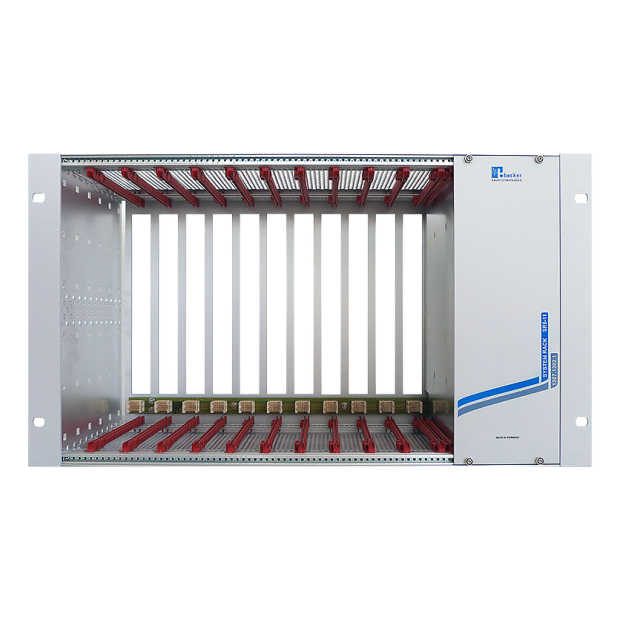

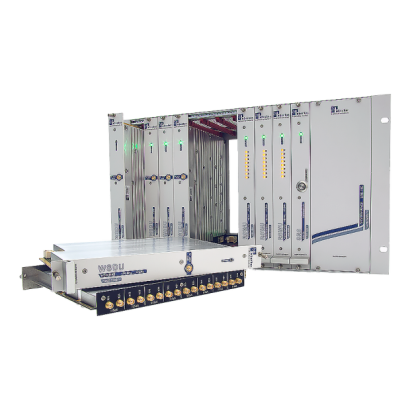

SR6-11C 為高彈性射頻（RF）系統解決方案提供標準化、小型化的整合基礎，此模組化平台採用 19 吋機架設計，最多可容納 11 個滑入式模組，具備靈活配置能力，有效節省空間，滿足多樣化應用需求。

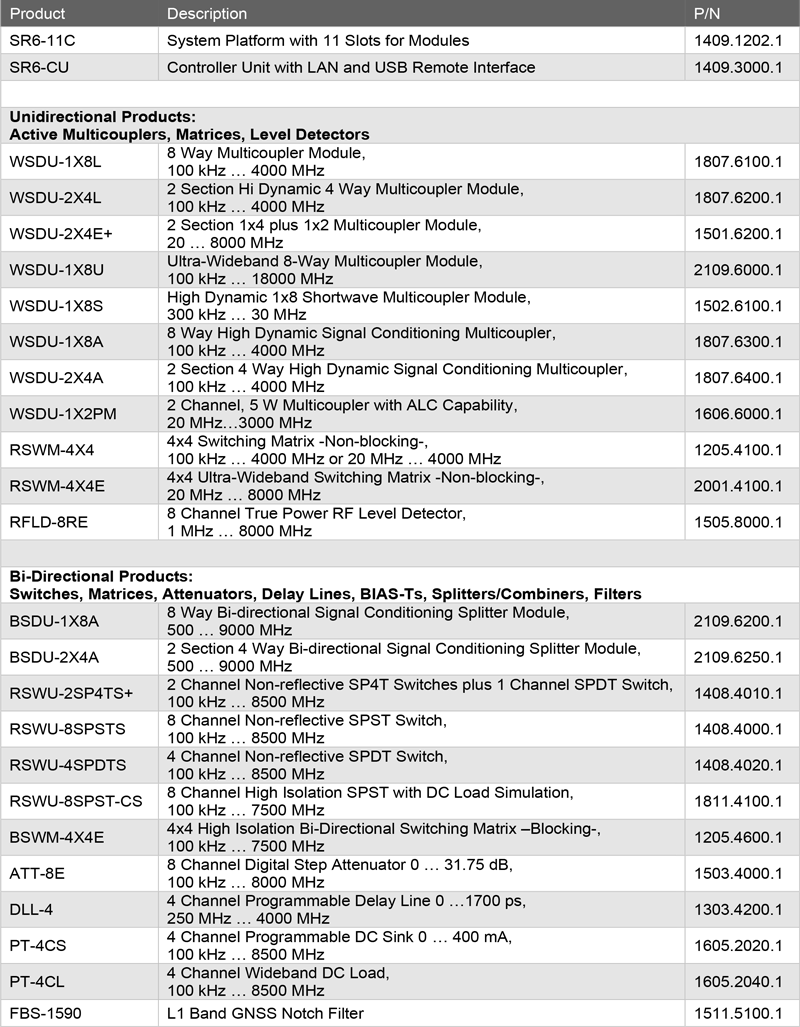

支援整合之射頻模組包含：射頻開關（RF Switches）、射頻矩陣（Matrices）、具自動電平控制功能（ALC）之單向與雙向多路耦合器（Multicouplers）、衰減器（Attenuators）、偏壓注入模組（BIAS-Ts）、電平偵測器（Level Detectors）、訊號調節用分波器與合波器（Signal Conditioning Splitters/Combiners）。

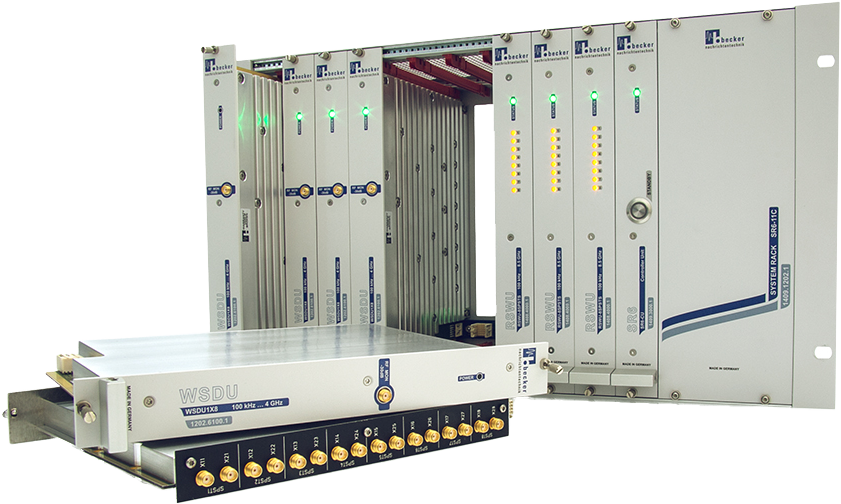

所有模組皆支援由單一控制器集中管理與操作，簡化系統架構與操作流程，模組可從機架正面直接滑入，並以手動螺絲鎖固，便於安裝與維護；平台內建 400 W 直流電源供應器，可穩定驅動高耗能模組，外部電力供應則透過標準 IEC 插座連接，射頻連接部分則統一採用模組後方 SMA 接頭設計，確保訊號傳輸穩定性與系統一致性。
產品特點
- 整合 400 W AC 電源供應器，可支援高功率模組運作
- 具備 Trigger IO 觸發輸入/輸出介面，利於系統同步控制與訊號觸發應用
- 模組支援熱插拔，無需中斷系統即可進行更換或維修
- 模組類型豐富，具高度擴充性與靈活配置能力
適用應用場域
- 自動化測試設備（ATE）系統建構與模組整合
- 研發驗證與實驗室量測（R&D）環境
- 生產線終端測試平台整合
- 航太與國防領域中高可靠性射頻模組應用
- 客製化與高整合度之特殊測試系統開發
客製化解決方案
藉由 SR6-11C 系統平台與其對應模組的靈活組合，可快速打造符合客戶需求的客製化解決方案，無需額外開發硬體或設計電氣與機構零件，有效節省開發時間與成本。
遠端控制能力
裝置可透過 LAN 或 USB 輕鬆接入實驗室區域網路，搭配 SR6-CU 控制模組後，所有功能模組皆可透過 SCPI 架構之 ASCII 指令或網頁式圖形介面（GUI）進行操作，同時支援程式控制與可視化操作，便於整合與遠端管理。
I/O 觸發介面
SR6-11C 系統平台與 SR6-CU 控制模組背面均配備 Trigger IO 介面，可實現多台 SR6-11C 系統平台之同步控制，使多模組間的操作指令可同時觸發，提升系統整合效率與協同反應能力。

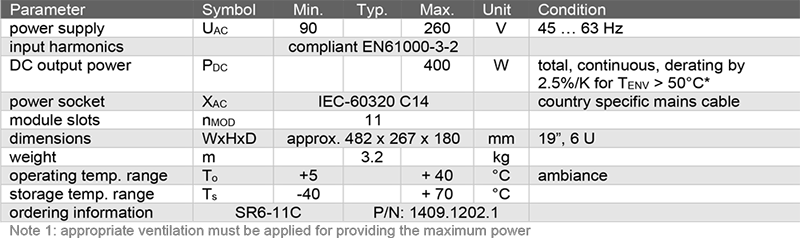

技術規格

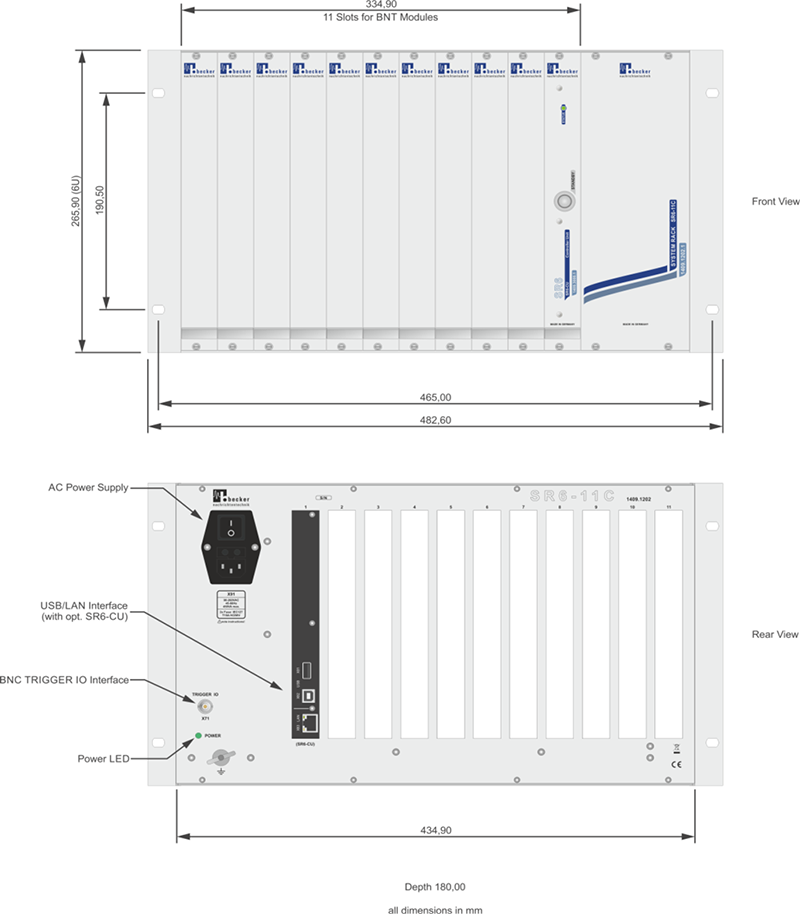

外觀與尺寸
