SMOTION100 六軸運動平台 (100 kg)

SMOTION100 六軸運動平台 (100 kg)

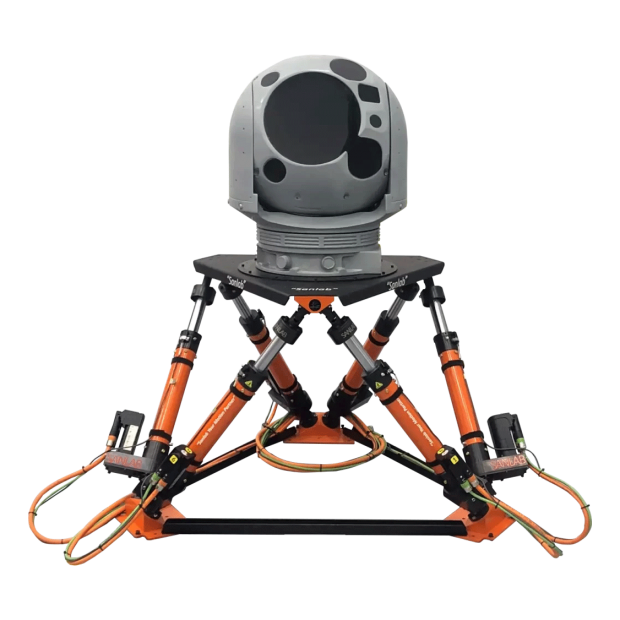

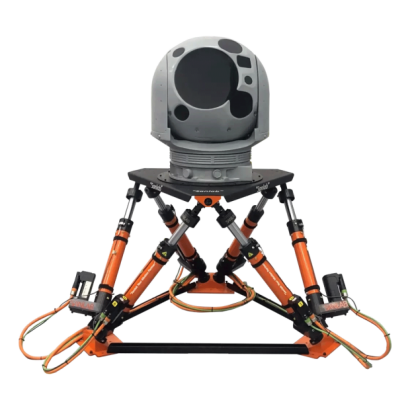

SMOTION100 六軸運動平台 (6DOF),搭載 6 個電動機械致動器,支援即時控制與高精度運動追蹤,適用於光學、雷達、平衡旋轉台 (Gimbals) 等多領域應用,提供 ±6 m/s² 加速度與 100kg 承載能力。
  • SM100-1x1.png
  • SM100-1000_outdoor-1x1.png
詳細介紹

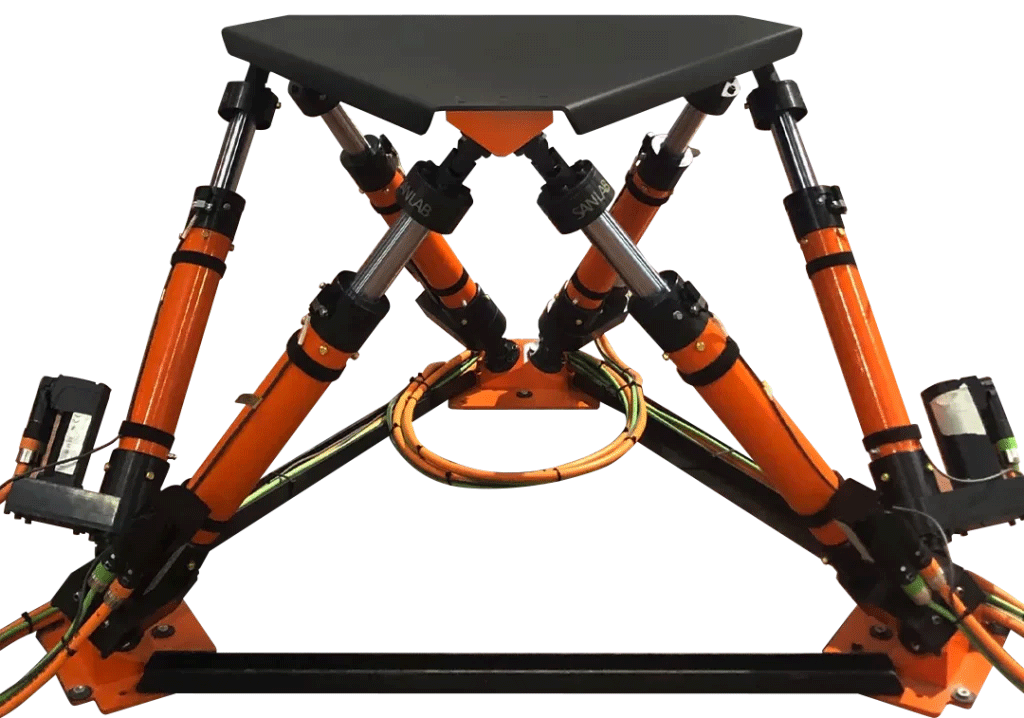

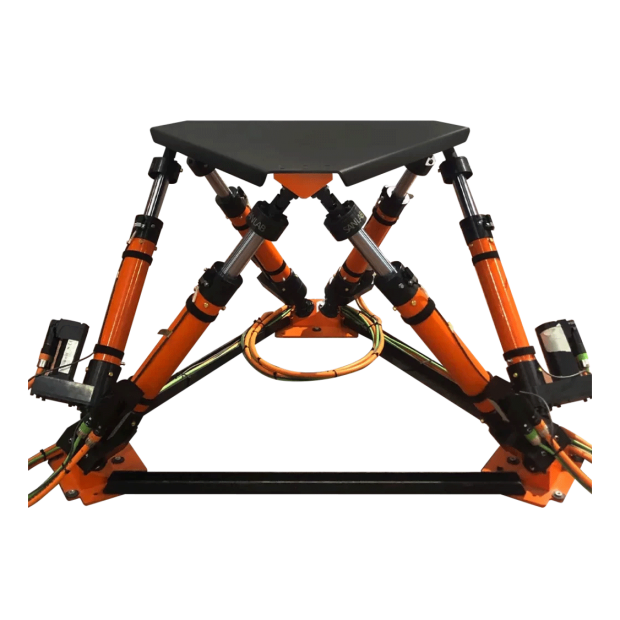

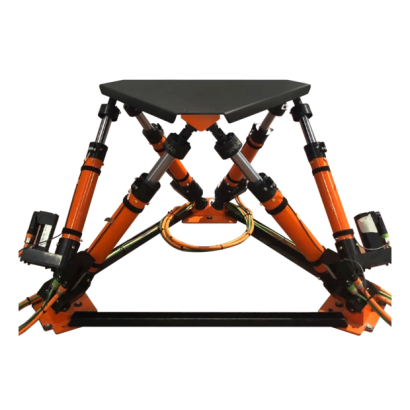

SMOTION100 六軸運動平台 (100 kg)

精準運動控制,驅動未來科技



SMotion100 是一款最先進的 六軸 (6DOF) 運動平台,專為各種高科技應用提供精確的運動控制,其卓越的承載能力可達 100 公斤,使其成為多個產業的理想解決方案。

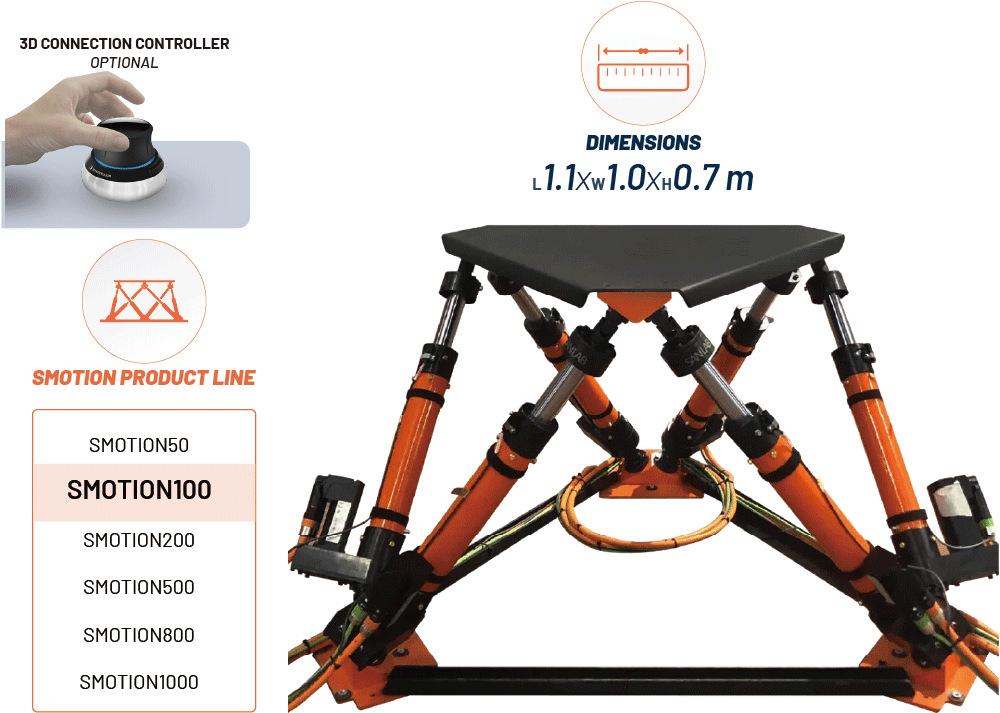

  • 外型尺寸:1100 cm (長) × 1000 cm (寬) × 700 cm (高)
  • 最大承載能力:100 kg
  • 致動器行程:200 mm
  • 轉動慣量:45 kg·m² (X、Y、Z 軸)
  • 電源需求:380VAC ±10%,三相 (3-phase),50/60Hz





相容系統

  • 攝影機追蹤系統 (Camera Tracking Systems)
  • 光學系統 (Optic Systems)
  • 天線系統 (Antenna Systems)
  • 雷達系統 (Radar Systems)

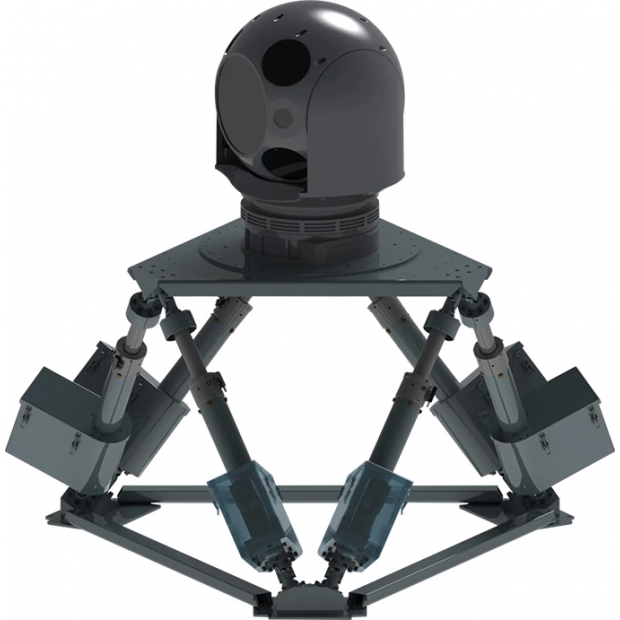

  • 平衡旋轉台 (Gimbal Systems)
  • 旋轉系統 (Rotator Systems)


產品特點

  • 6DOF (六自由度)
  • 6 個電動機械致動器
  • 100 kg 總承載能力
  • 200 mm 致動器行程



應用範圍

  • 元件驗證 (Component Validation)
  • 訊號複製 (Signal Replication)
  • 訊號生成 (Signal Generation)
  • 即時模擬平台 (Real-Time Simulation Table)
  • 現場資料系統測試模擬器 (Field Data System Testing Simulator)

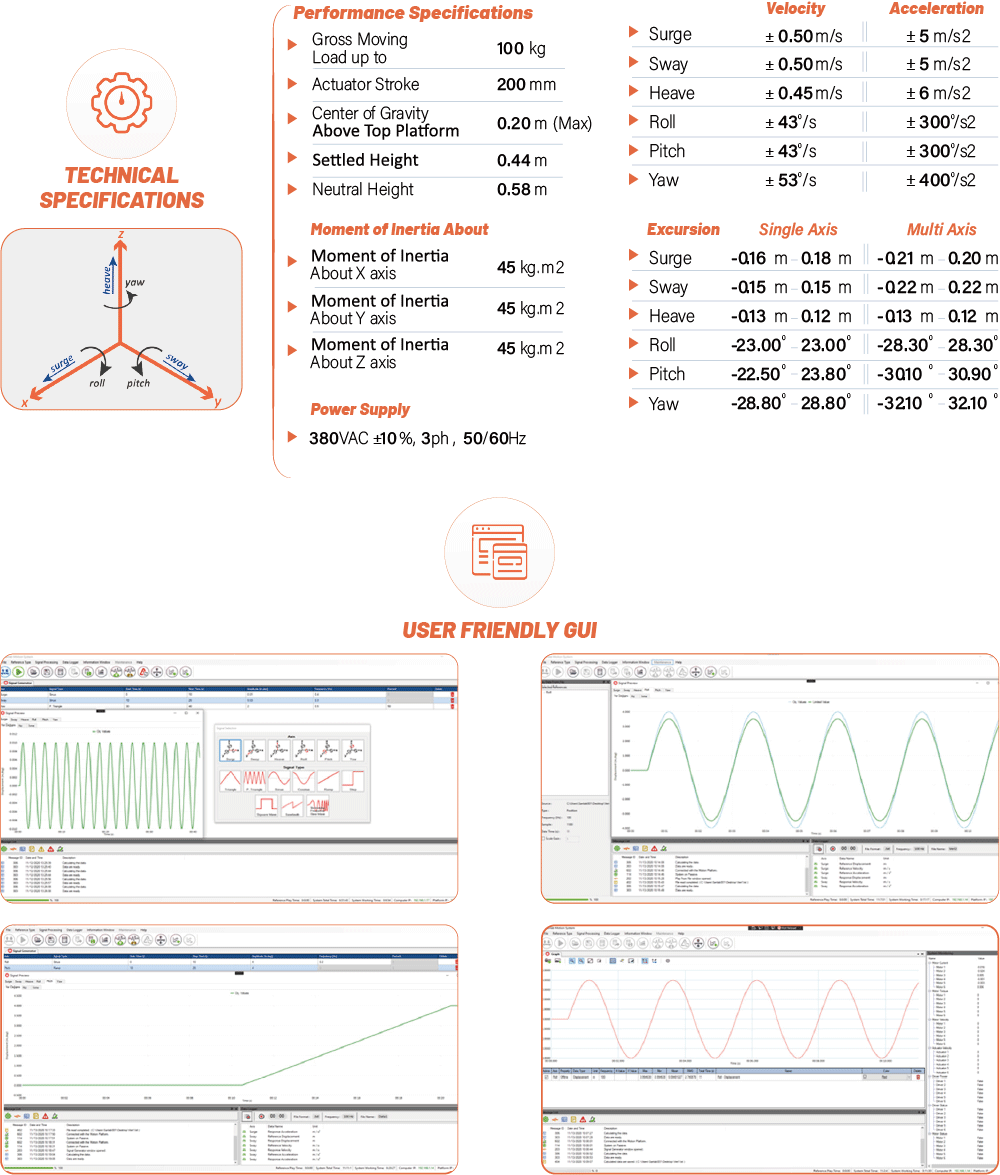

性能規格

  • 加速度
    • 前衝/側移 (Surge, Sway):±5 m/s²
    • 升降 (Heave):±6 m/s²
    • 滾轉 (Roll):±300°/s²
    • 俯仰 (Pitch):±300°/s
    • 偏航 (Yaw):±400°/s²



關鍵功能

  • 六自由度 (6DOF):提供複雜的多方向運動能力。
  • 六個電動機械致動器 (Actuators):確保精確可靠的運作。
  • 使用者友善的圖形化介面 (GUI):透過直覺式圖形介面簡化控制操作。
  • 即時控制:支援即時響應與調整。
  • IMU 整合量測系統:提供精確的運動追蹤與回饋。
  • 透過 UDP 傳輸的 PC 通訊:確保高效的資料傳輸。

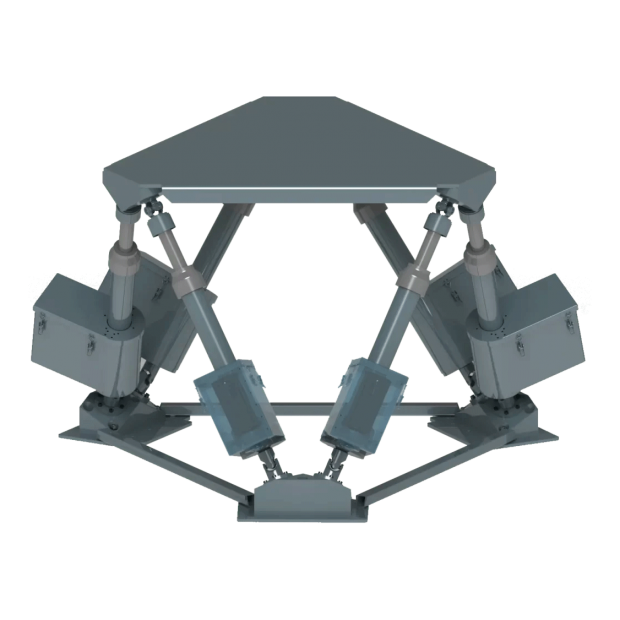

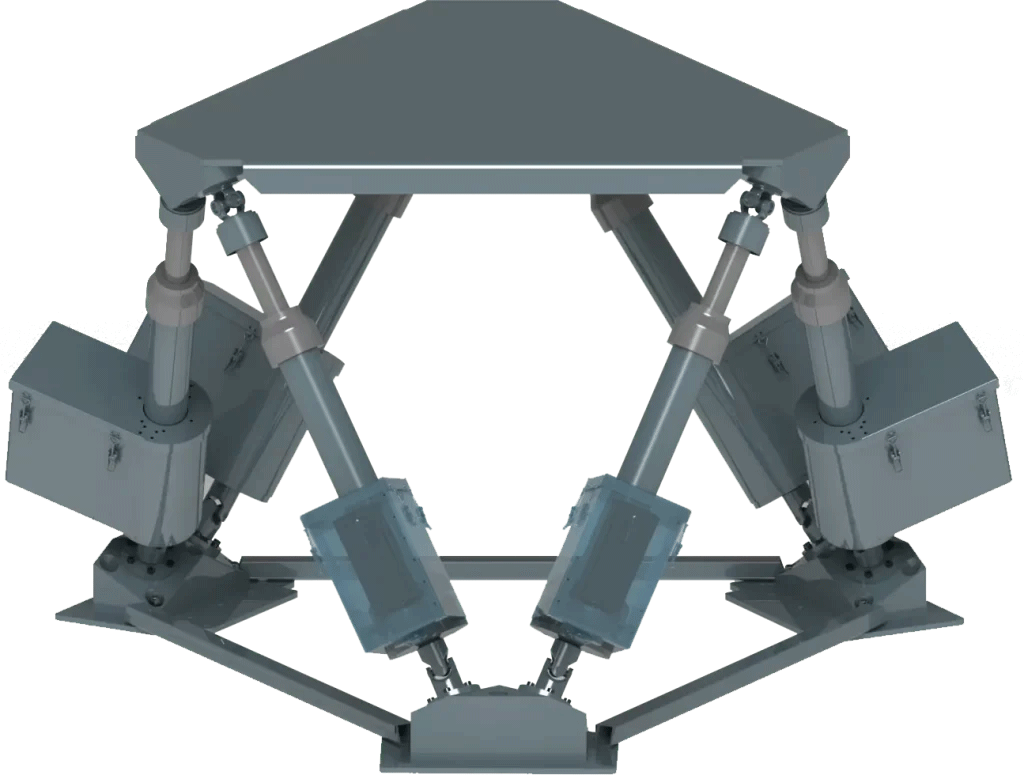

SM100 戶外六軸運動平台

針對戶外應用,SMotion100 戶外版 (Outdoor Variant) 包含標準 SMotion100 的所有功能,並額外強化保護與耐用性,以適應惡劣環境。

  • IP 等級:66 (防水防塵)
  • 操作溫度範圍:-30°C 至 +60°C
  • 儲存溫度範圍:-20°C 至 +50°C
  • 相同性能規格:保留 SMotion100 標準版的所有性能,包括前衝、側移、升降、滾轉、俯仰與偏航能力,以及加速度與慣性矩。






規格與介面







資源

SM100 六軸運動平台型錄下載 >
