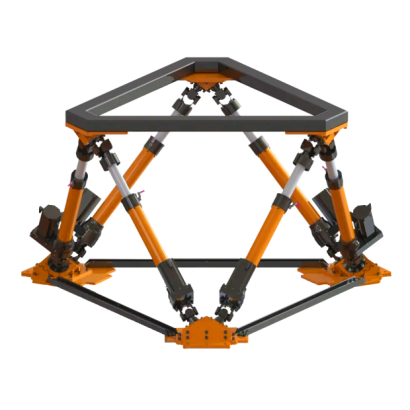

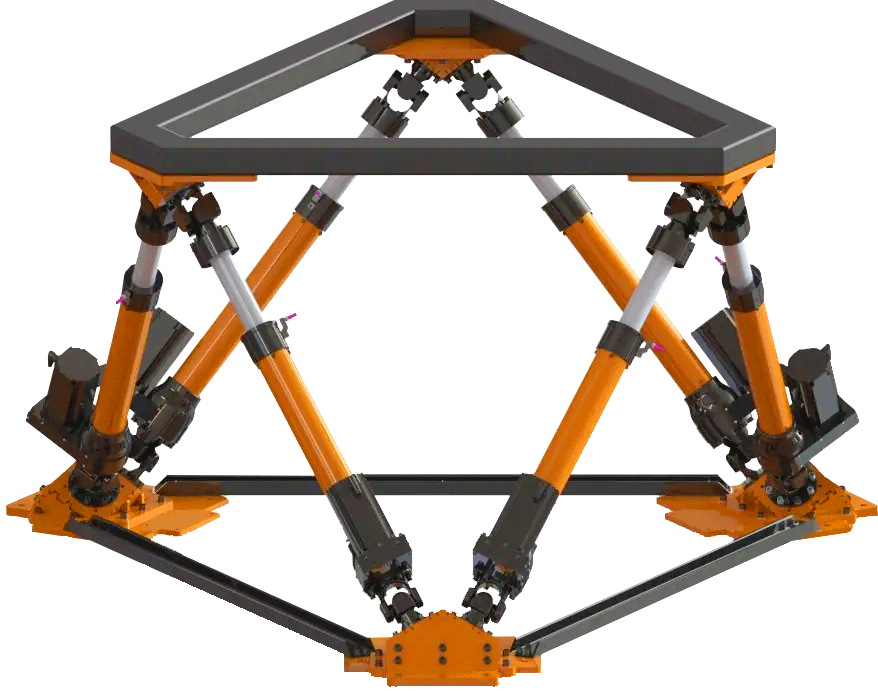

SM800 六軸運動平台
精準六軸控制，極致動態體驗！
SMotion800 是一款最先進的六軸運動平台，專為多種高科技應用提供精確運動與控制，其卓越的承載能力可達 800 公斤，使其成為多個產業的多功能解決方案。
- 尺寸：2300 cm（長） × 2000 cm（寬） × 1400 cm（高）
- 負載能力：800 kg
- 致動器行程：300 mm
- 轉動慣量（X、Y、Z 軸）：550 kg·m²
- 電源供應：380VAC ±10%，3ph，50/60Hz
相容設備
- 遠端控制武器系統（Remote Control Weapon Systems）
- 攝影機追蹤系統（Camera Tracking Systems）
- 平衡旋轉台（Gimbal Systems）
- 雷達系統（Radar Systems）
- 旋轉系統（Rotator Systems）
- 砲塔系統（Turret Systems）
- 車輛艙體系統（Vehicle Cabin/Body Systems）
- 航空器艙體系統（Aircraft Cabin Systems）
產品特點
- 6DOF（六自由度）
- 6 組電動機械致動器（Actuators）
- 800 kg 總負載
- 300 mm 致動器行程
應用領域
- 砲塔與遠端控制武器（RCW）測試
- 元件驗證（Component Validation）
- 訊號複製（Signal Replication）
- 訊號產生（Signal Generation）
- 即時模擬測試台（Real-Time Simulation Table）
- 實地資料系統測試模擬器（Field Data System Testing Simulator）

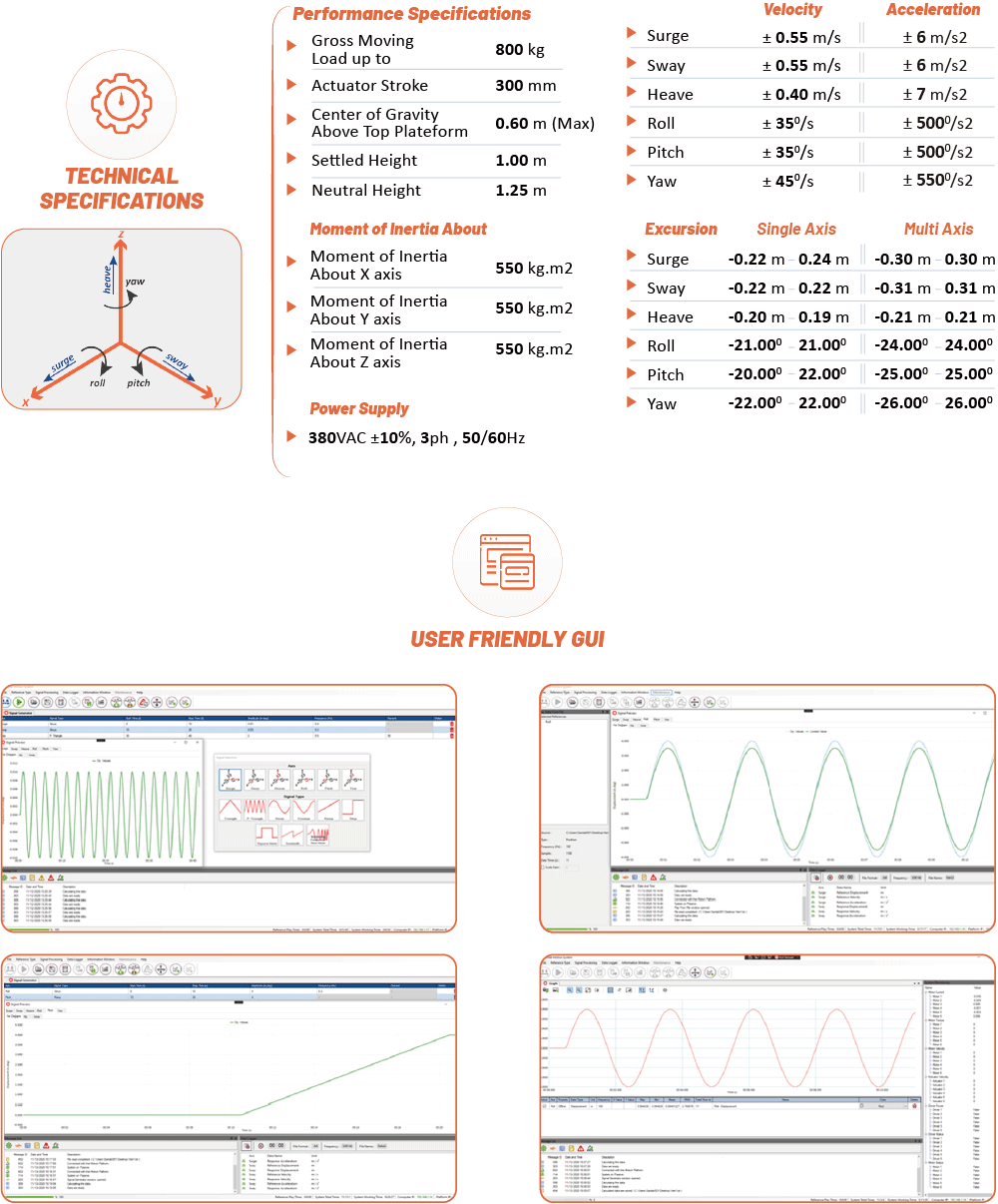

效能規格
加速度
- 縱向（Surge）、橫向（Sway）：±6 公尺/平方秒（m/s²）
- 升降（Heave）：±7 公尺/平方秒（m/s²）
- 翻滾（Roll）：±500 度/平方秒（°/s²）
- 俯仰（Pitch）：±500 度/秒（°/s）
- 偏航（Yaw）：±550 度/平方秒（°/s²）
核心功能
- 六自由度運動控制（6DOF）：允許複雜的多方向運動。
- 6 組電動機械致動器（Actuators）：確保精確且可靠的操作。
- 使用者友善的圖形介面（GUI）：提供直覺化的操作體驗。
- 即時控制：能夠立即回應並調整運動狀態。
- IMU（慣性測量單元）整合量測系統：提供精確的運動追蹤與回饋。
- 透過 UDP 傳輸的 PC 通訊：確保高效的資料傳輸。

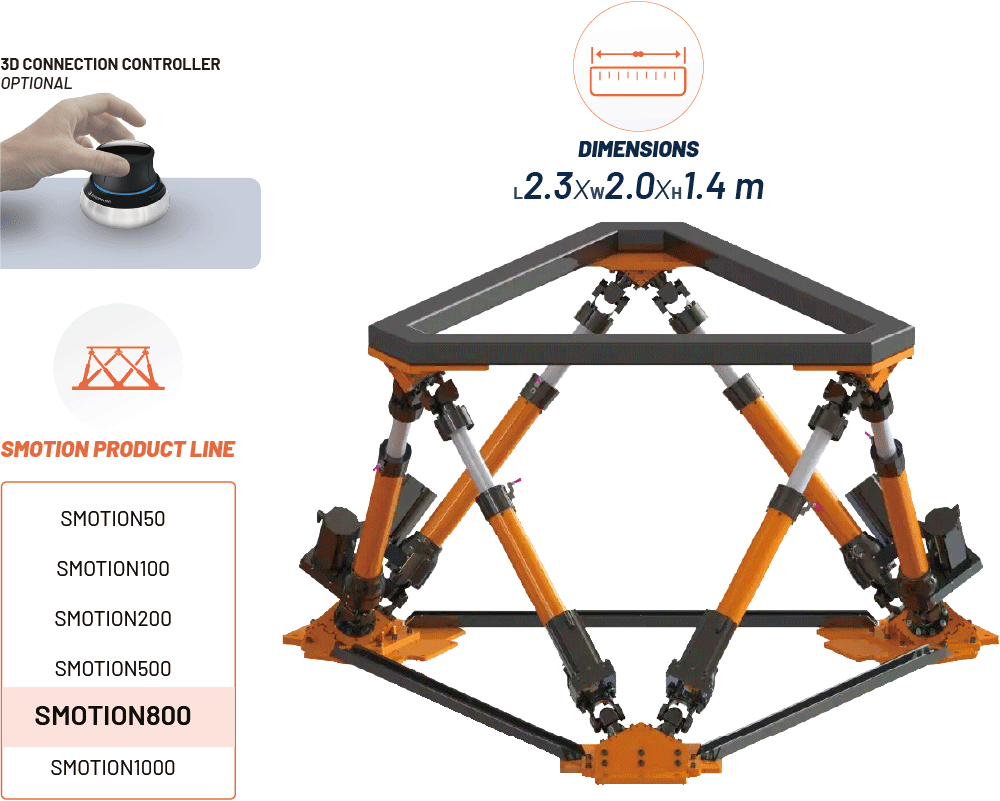

SMOTION800 系列產品
規格與介面
