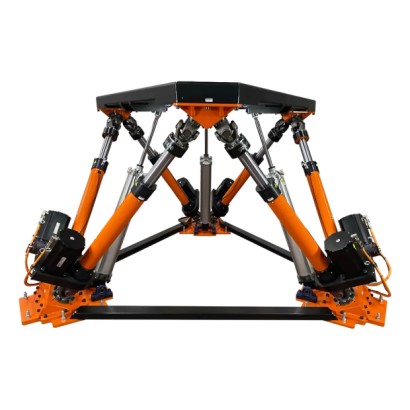

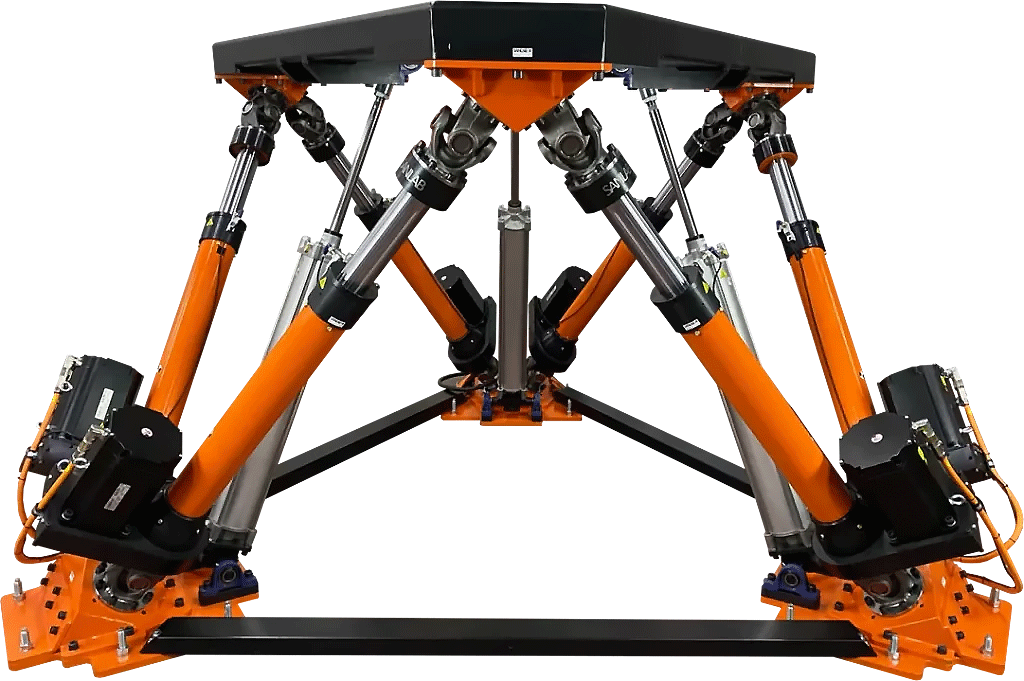

SM3000 六軸運動平台
精確運動控制，極致性能體驗
SMotion3000 是一款最先進的 6DOF 運動平台，專為高精度運動控制設計，適用於各類高科技應用，其最大承載能力達 3000 公斤，適用於多種產業需求。
規格參數
- 尺寸：2900 cm (長) × 3000 cm (寬) × 2100 cm (高)
- 承載能力：3000 kg
- 致動器行程：600 mm
- 轉動慣量：5000 kg·m²（X、Y、Z 軸）
- 電源供應：380VAC ±10%，三相，50/60Hz
相容系統
- 遠端控制武器系統（Remote Control Weapon Systems）
- 相機追蹤系統（Camera Tracking Systems）
- 平衡旋轉台（Gimbal Systems）
- 雷達系統（Radar Systems）
- 旋轉器系統（Rotator Systems）
- 砲塔系統（Turret Systems）
- 車輛座艙/車體系統（Vehicle Cabin/Body Systems）
- 飛機座艙系統（Aircraft Cabin Systems）
技術特點
- 6DOF（六自由度）
- 6 個電機驅動致動器
- 3000 kg 總承載能力
- 600 mm 致動器行程
應用領域
- 砲塔與遠端控制武器測試（Turret & RCW Test）
- 元件驗證（Component Validation）
- 訊號重現（Signal Replication）
- 訊號產生（Signal Generation）
- 即時模擬平台（Real-Time Simulation Table）
- 現場資料系統測試模擬器（Field Data System Testing Simulator）

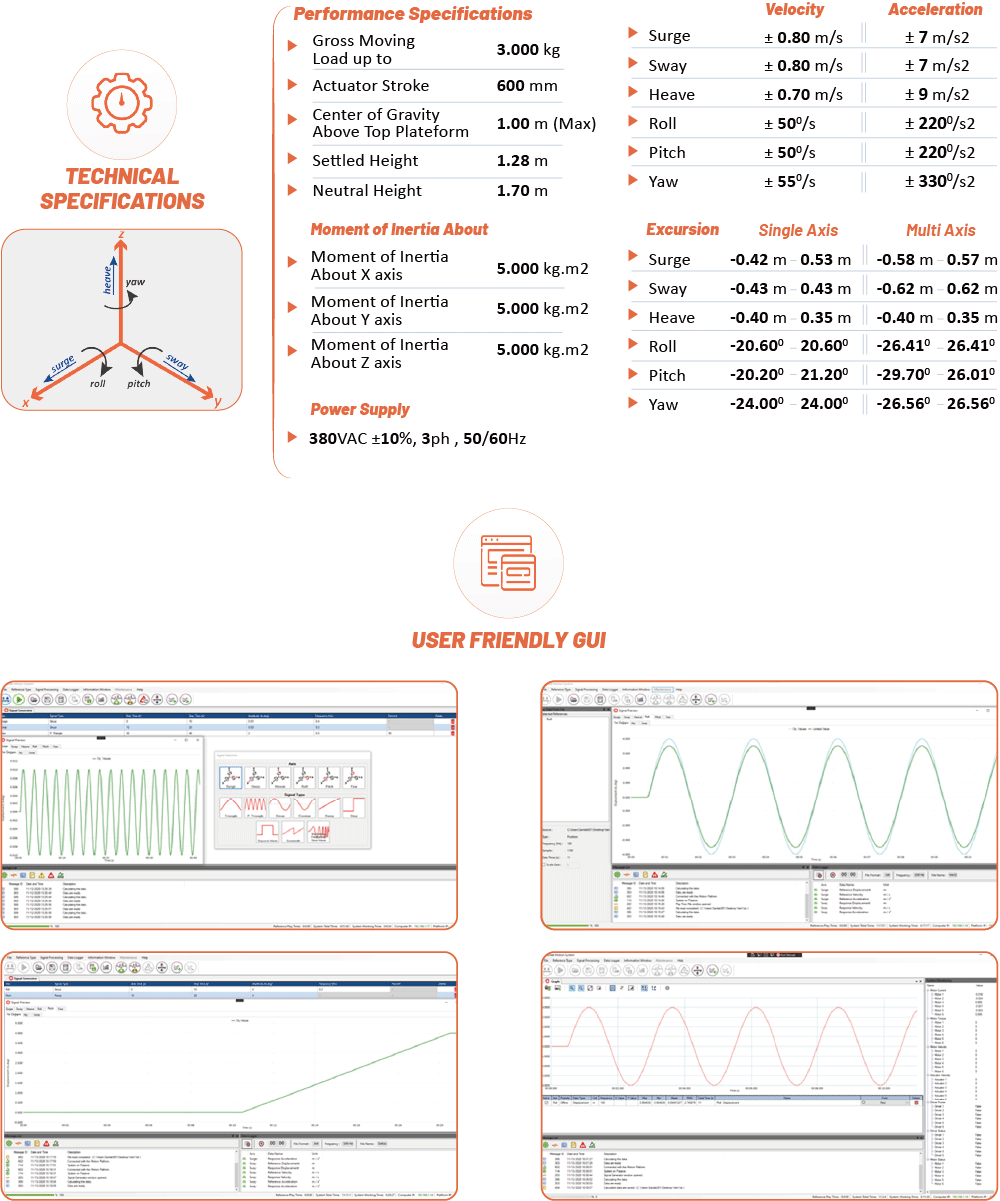

性能規格
- 加速度：
- 縱移（Surge）、橫移（Sway）：±7 m/s²
- 升降（Heave）：±9 m/s²
- 滾轉（Roll）：±220°/s²
- 俯仰（Pitch）：±220°/s²
- 偏航（Yaw）：±330°/s²
核心特點
- 六自由度（6DOF）：支援複雜的多方向運動
- 六個電機驅動致動器（Actuators）：確保高精度與可靠性
- 使用者友善圖形介面（GUI）：直覺化控制操作
- 即時控制：提供即時響應與調整能力
- IMU 整合量測系統：精確追蹤與回饋運動數據
- 透過 UDP 傳輸的 PC 通訊：確保高效資料傳輸

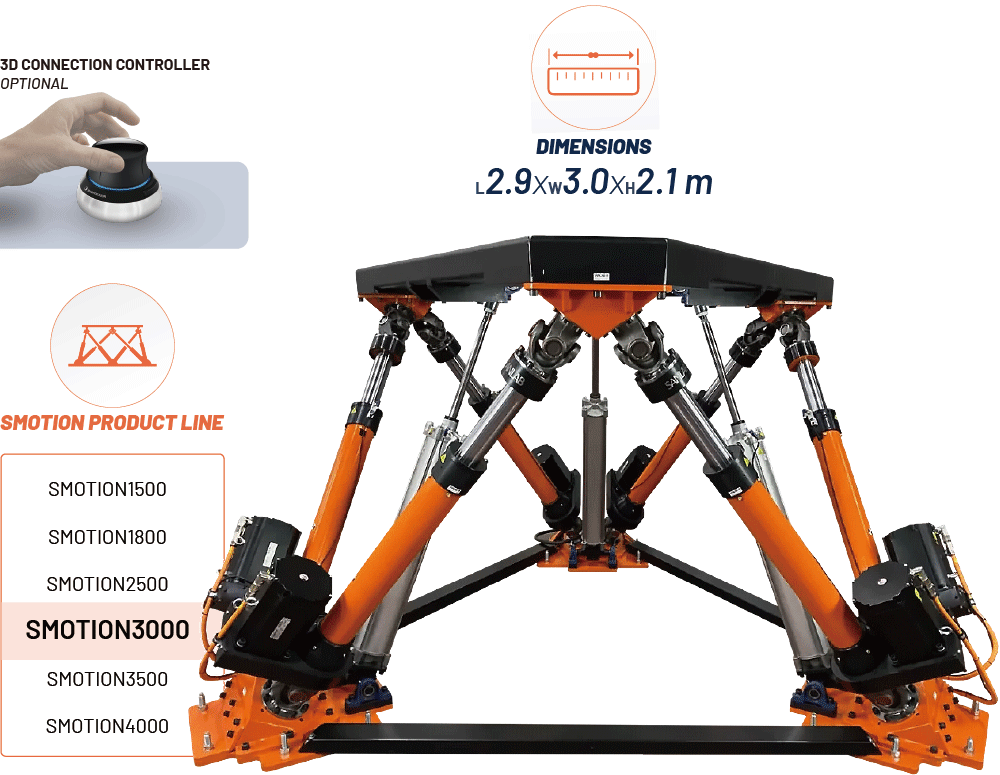

SMOTION3000 系列產品
規格與介面
