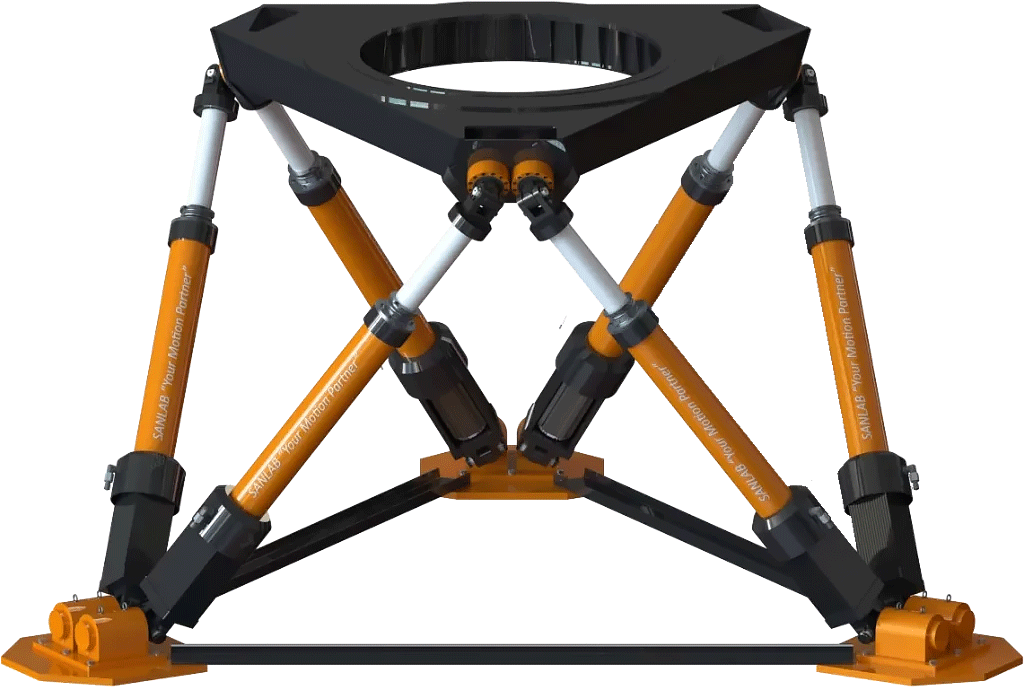

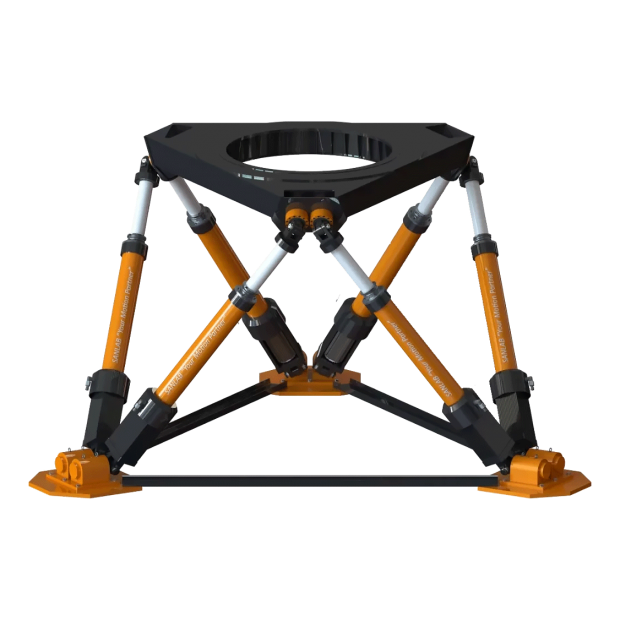

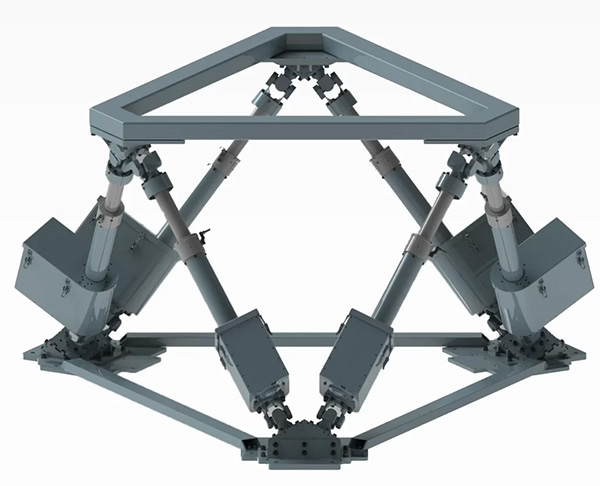

SM10000 六軸運動平台
極致精確，無縫控制—開創動態模擬新紀元
SMotion10000 是一款先進的 6DOF 運動平台，專為高精度運動與控制設計，適用於各類高科技應用。其最大負載能力達 10000 公斤，能夠適應多種行業需求，提供卓越的解決方案。
產品規格

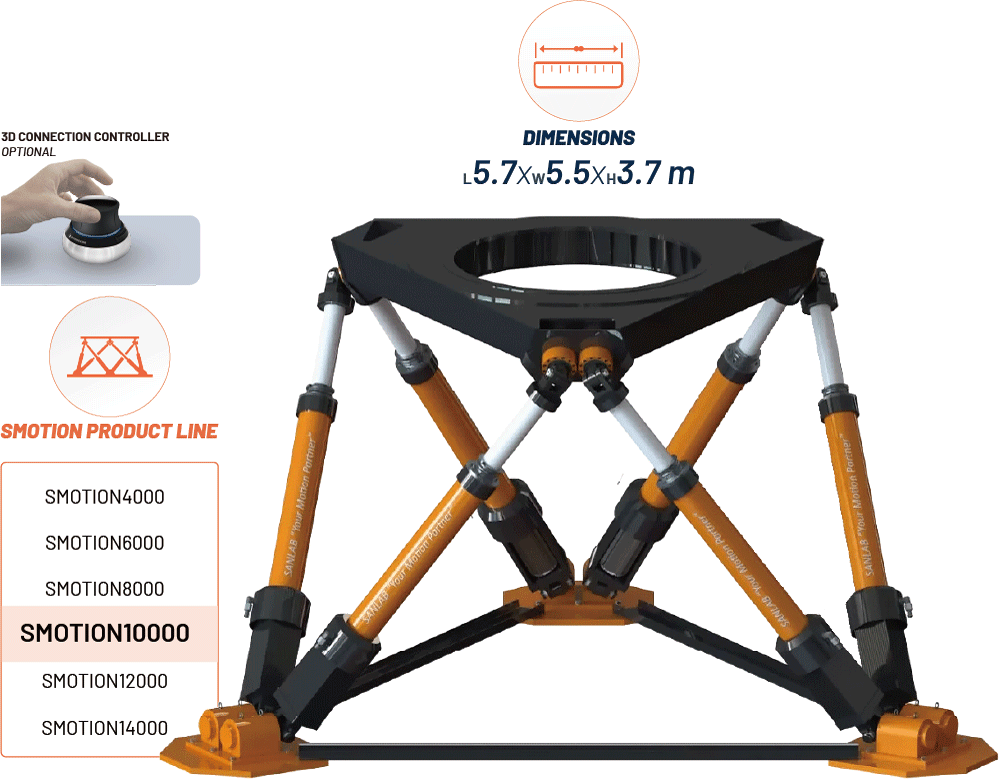

- 尺寸：5700 cm (長) × 5500 cm (寬) × 3700 cm (高)
- 負載能力：10,000 kg
- 致動器行程：1020 mm
- 轉動慣量：30,000 kg·m²（X、Y、Z 軸）
- 電源供應：380VAC ±10%，三相（3ph），50/60Hz
相容系統
- 遠端控制武器系統（Remote Control Weapon Systems）
- 攝影機追蹤系統（Camera Tracking Systems）
- 平衡旋轉台（Gimbal Systems）
- 雷達系統（Radar Systems）
- 旋轉系統（Rotator Systems）
- 砲塔系統（Turret Systems）
- 車輛艙體系統（Vehicle Cabin/Body Systems）
- 航空艙體系統（Aircraft Cabin Systems）
- 重載砲塔系統（Heavy Load Turret Systems）
產品特點
- 6DOF（六自由度，Six Degrees of Freedom）
- 6 個電動機械致動器（Actuators）
- 總負載 10000 kg
- 1020 mm 致動器行程

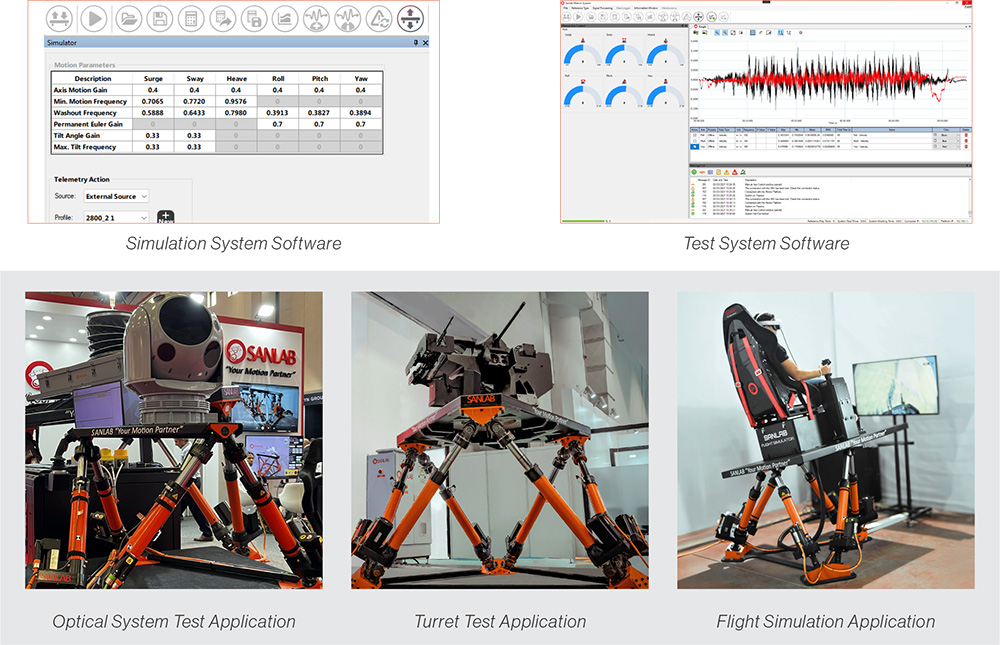

應用領域
- 砲塔與遠端控制武器測試（Turret & RCW Test）
- 組件驗證（Component Validation）
- 訊號複製（Signal Replication）
- 訊號產生（Signal Generation）
- 即時模擬平台（Real-Time Simulation Table）
- 現場資料系統測試模擬器（Field Data System Testing Simulator）

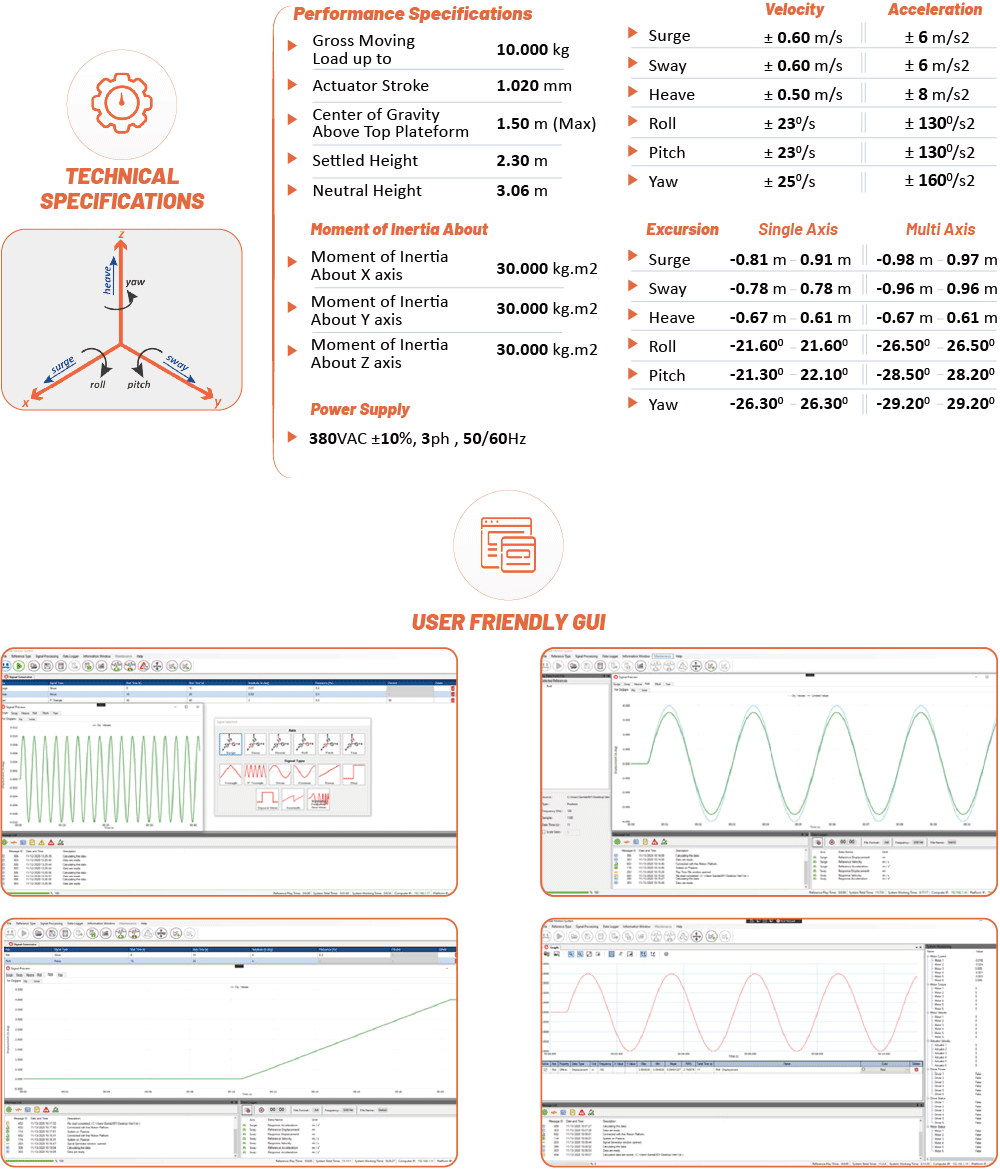

性能規格
- 加速度：
- 縱向與橫向（Surge, Sway）：±6 m/s²
- 升降（Heave）：±8 m/s²
- 滾轉（Roll）：±130°/s²
- 俯仰（Pitch）：±130°/s²
- 偏航（Yaw）：±160°/s²
核心特點
- 六自由度（6DOF）：支援複雜的多向運動
- 六個電動機械致動器：確保高精度與穩定操作
- 使用者友善的圖形介面：直覺化控制，簡化操作
- 即時控制：提供即時回應與調整能力
- IMU 整合量測系統：提供精確的運動追蹤與回饋
- 透過 UDP 傳輸的 PC 通訊：確保高效資料傳輸

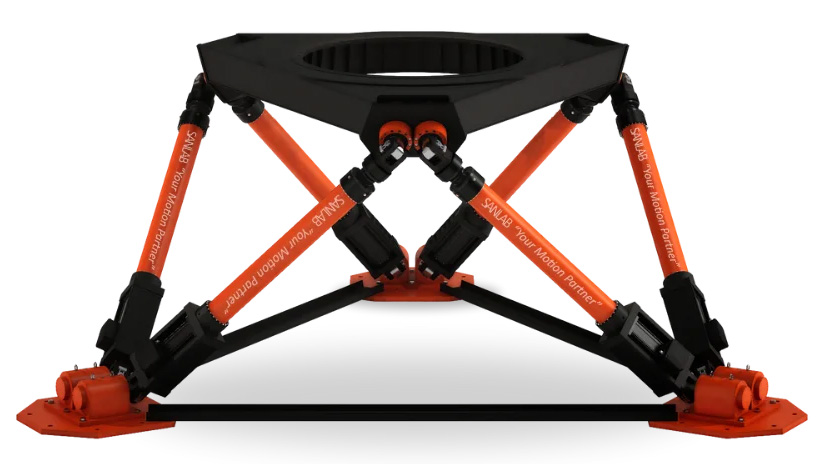

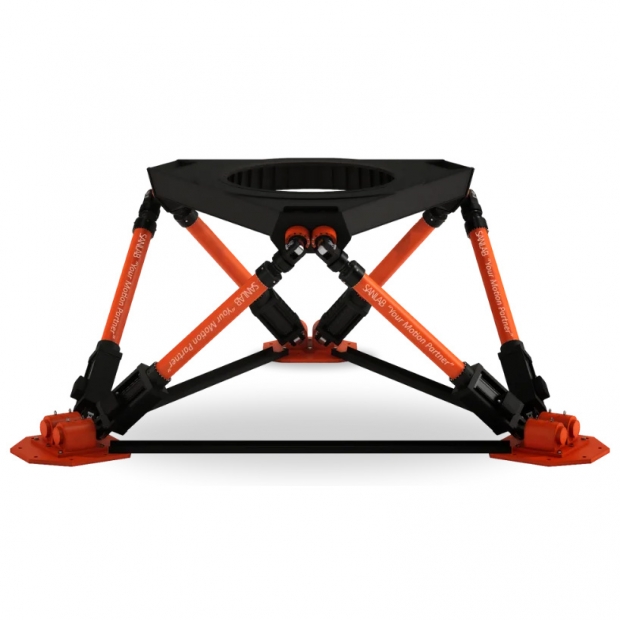

SMOTION8000 系列產品
規格與介面
