SGX1018 射頻訊號產生器 (18 GHz)

SGX1018 射頻訊號產生器 (18 GHz)

SGX1018 RF 訊號產生器提供 100 MHz 至 18 GHz 頻率範圍、超低相位雜訊(-106 dBc/Hz @18 GHz, 10 kHz offset),350 µs 頻率切換速度,支援掃描模式與清單模式,適用於高精度 RF 量測應用。

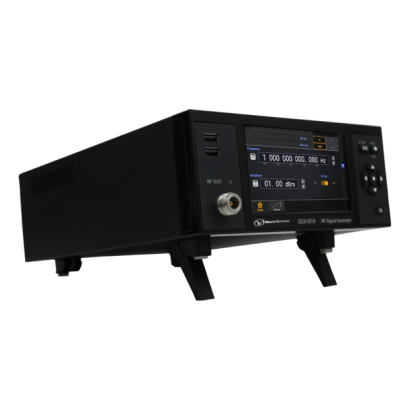

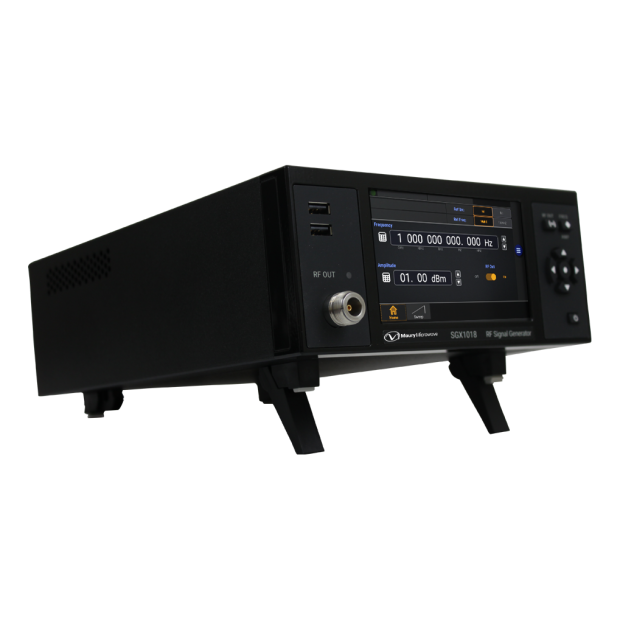

  • sgx1018-front-MAURY-1x1.png
  • sgx1018-right-MAURY-1x1.png
  • sgx-left-face-1x1.png
  • SGX-Back-Panel_MAURY-1x1.png
詳細介紹

SGX1018 RF 訊號產生器

極速、精確、低雜訊,重新定義 RF 訊號產生!



SGX1018 採用獨特的非 PLL(Phase Locked Loop)設計,結合數位前端與專有後端架構,此設計實現了獨特的功能與效能組合。




關鍵特性

  • 頻率範圍: 100 MHz 至 18 GHz
  • 輸出功率範圍: -10 dBm 至 +17 dBm
  • 極速頻率切換: 350 µs(清單/步階掃描模式)
  • 超低相位雜訊:
    單旁波帶相位雜訊(SSB phase noise)-106 dBc/Hz @ 18 GHz,10 kHz 偏移
  • 超低抖動(jitter): <110 fs

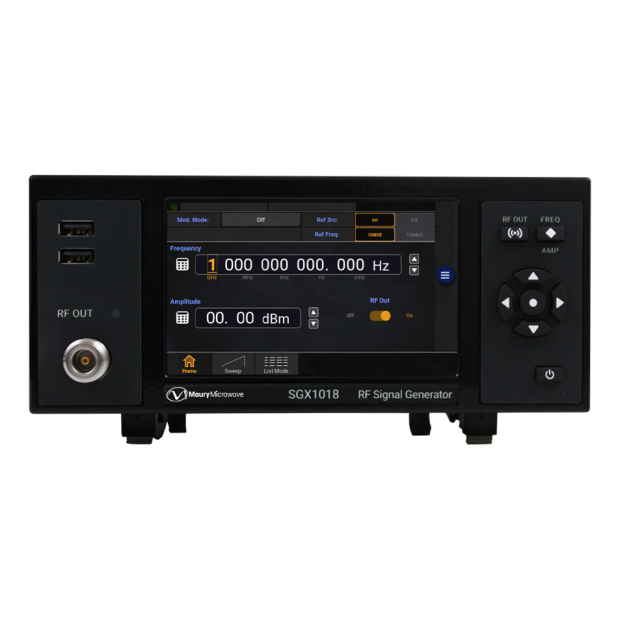

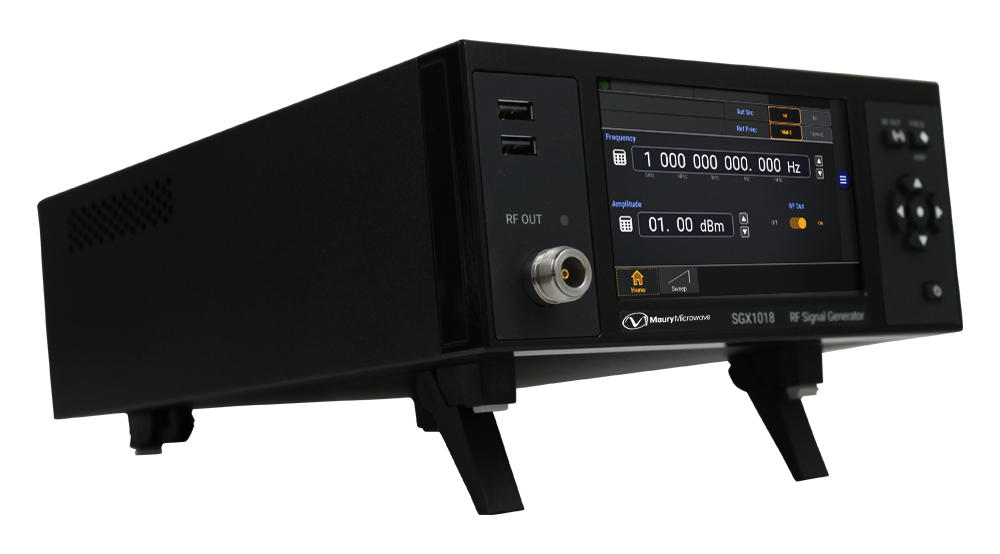

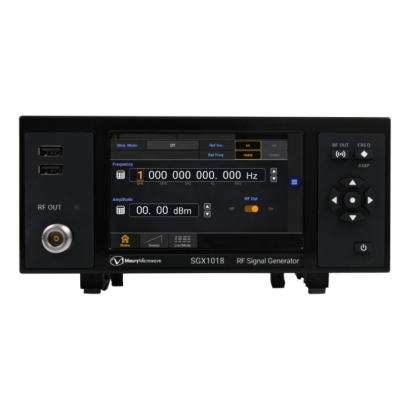

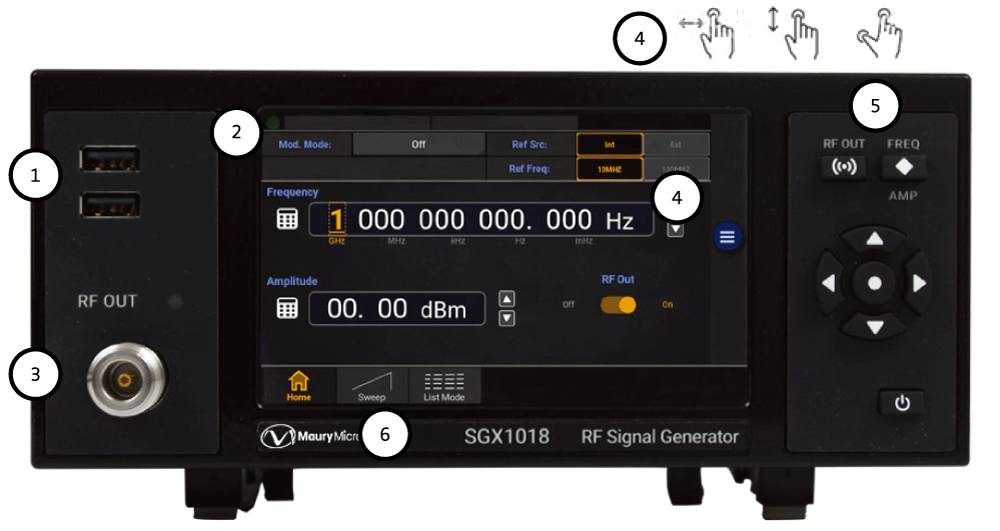

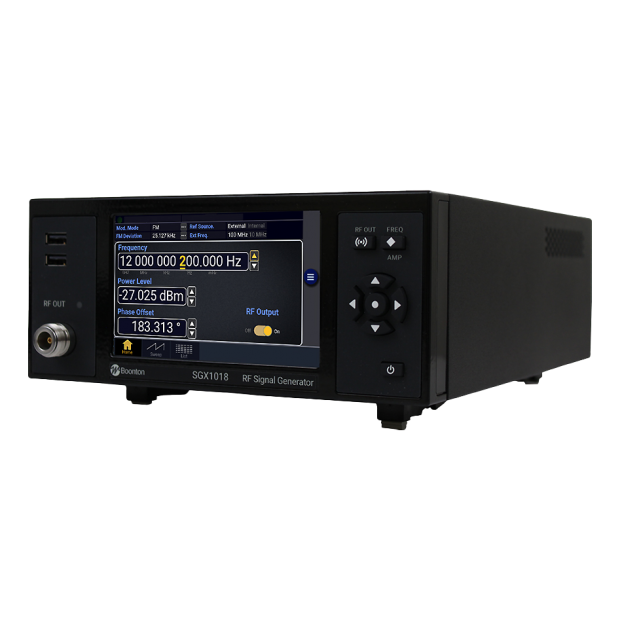

前面板




  1. USB 連接埠: 用於周邊設備
  2. 關鍵合成參數即時顯示
  3. RF 輸出: 可選擇移至後面板
  4. 多點觸控顯示器: 直覺式使用者介面
  5. 快速存取: 可迅速設定頻率與幅度,並開啟/關閉 RF 輸出



SGX1018 額外訊號產生功能(超越連續波 CW)(6)



掃描模式(Sweep Mode
RF 輸出訊號可根據使用者定義的頻率點數與停留時間,在頻率點之間上/下掃描。




清單模式(List Mode
使用者可匯入 .csv 檔案,內含頻率與功率列表,並透過外部觸發或一組觸發訊號設置儀器。

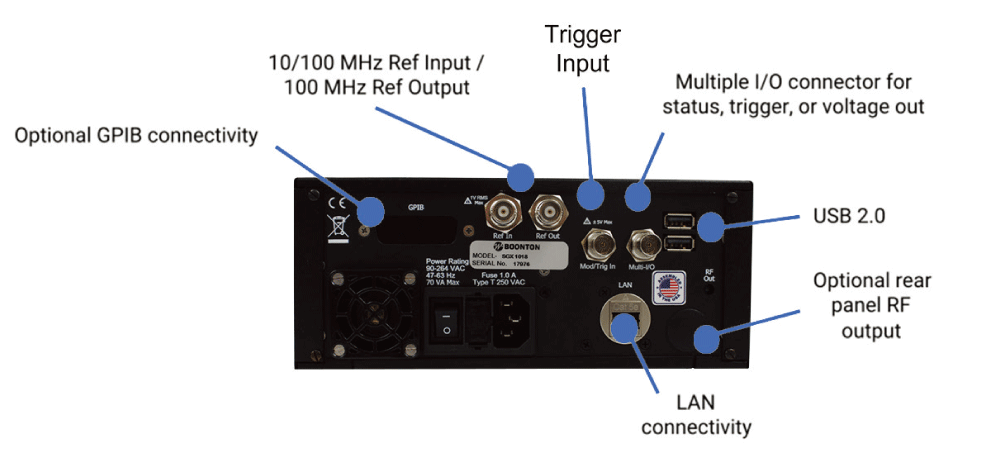

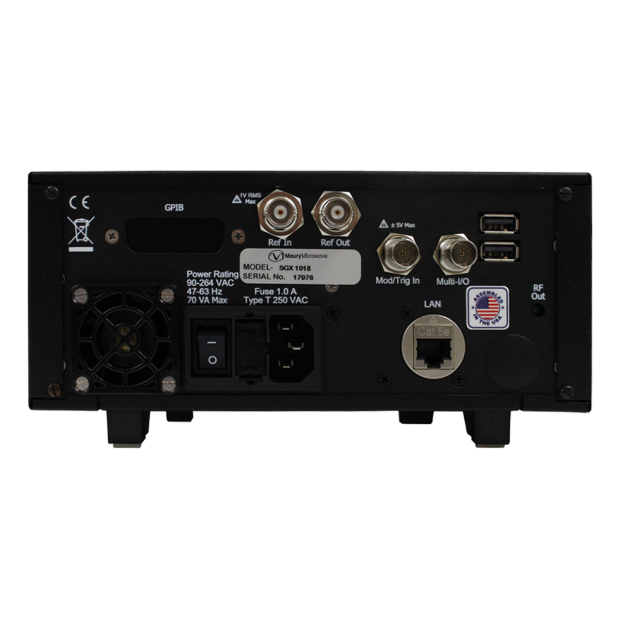

後面板




輸出功率資料

本節內容展示了 SGX1018 的典型輸出功率效能。




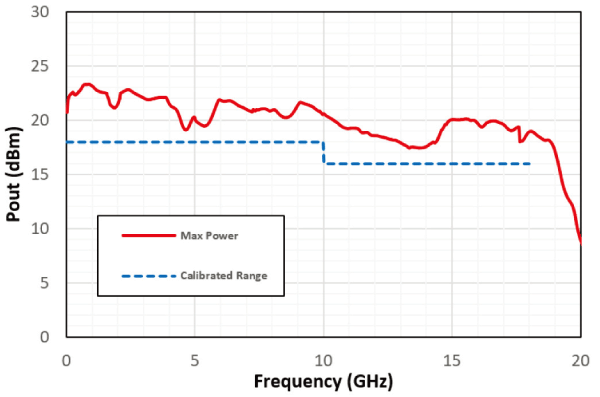

圖 1:最大與最小振幅閾值

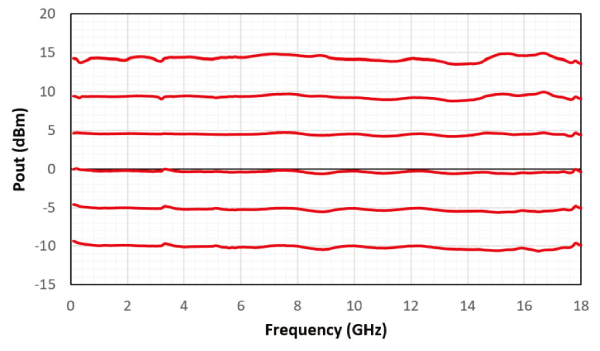

圖 2:校準後輸出功率與頻率關係


相位雜訊資料

本節內容展示了 SGX1018 的典型相位雜訊效能。


相位雜訊

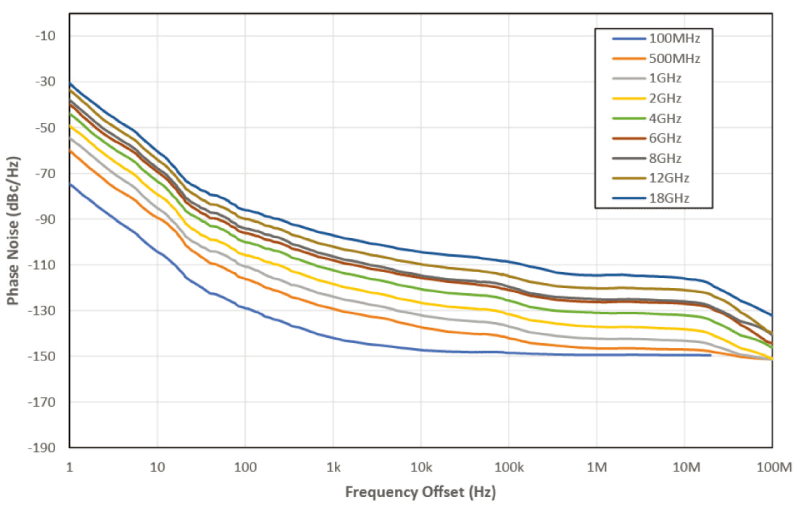

圖 3:典型相位雜訊效能(Typical Phase Noise Performance
頻率範圍:100 MHz – 18 GHz
POUT 設定:+10 dBm


頻譜純度資料

本節內容展示了 SGX1018 的典型頻譜純度效能。


諧波(Harmonics)

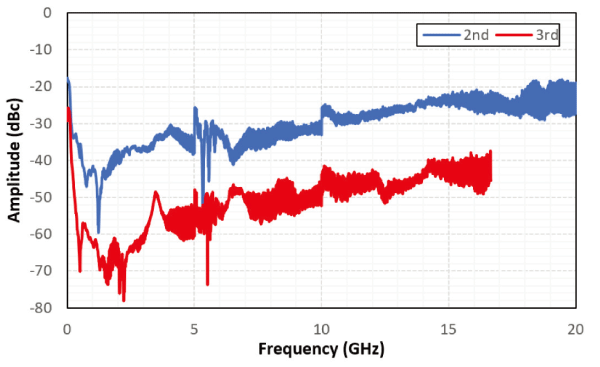

二次諧波
三次諧波
諧波效能
頻率範圍:10 MHz – 20 GHz
POUT 設定:0 dBm

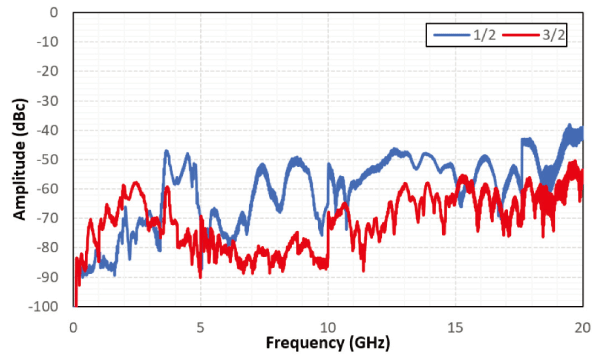

副諧波(Sub-Harmonics)

1/2 副諧波
3/2 副諧波
副諧波效能
頻率範圍:10 MHz – 20 GHz
POUT 設定:0 dBm

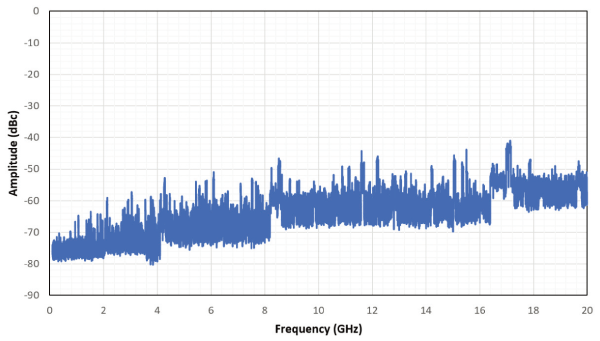

窄頻非諧波/雜散訊號


最大雜散響應(Maximum Spurious Response)

窄頻最大雜散訊號效能
頻率範圍: 10 MHz – 20 GHz
POUT 設定: 0 dBm

頻譜分析儀頻寬設定
頻寬範圍:10 MHz span
解析頻寬(RBW):10 kHz
視頻頻寬(VBW):10 kHz

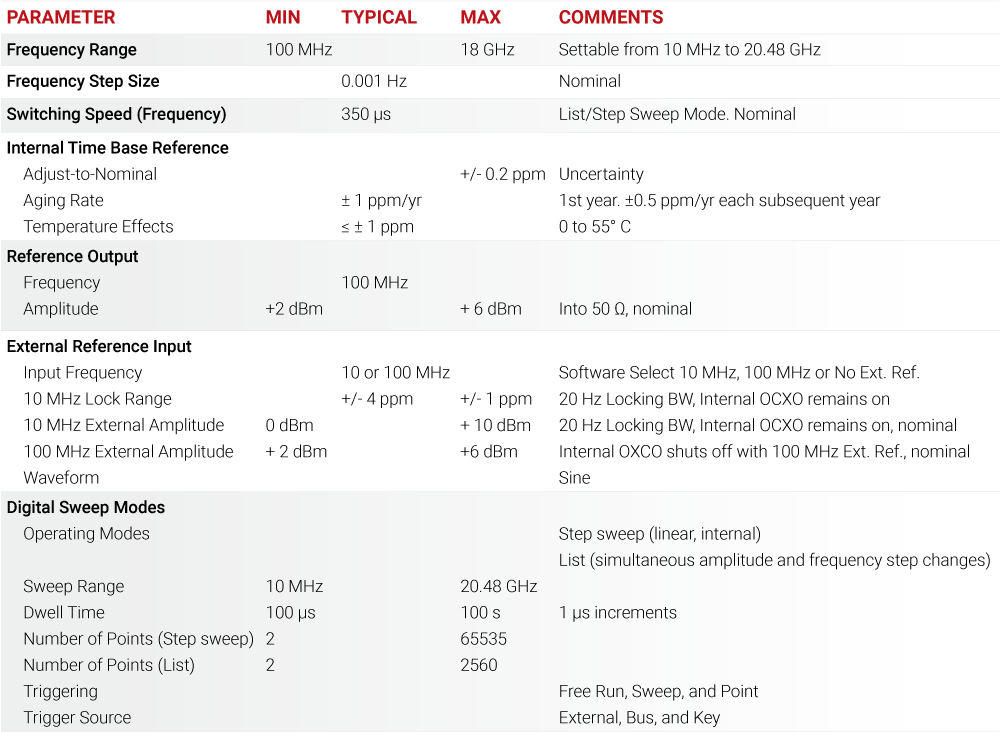

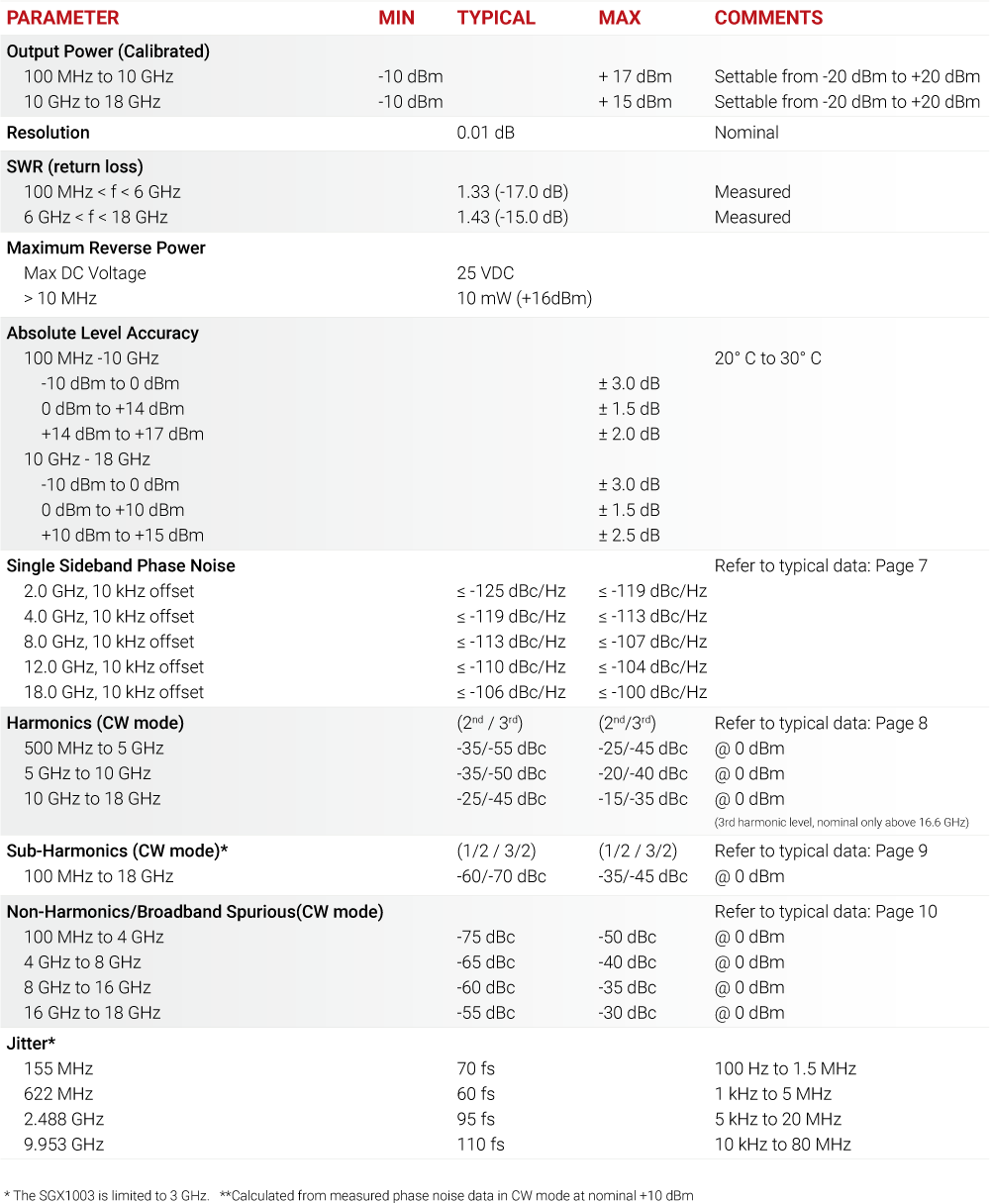

技術規格





資源

SGX1018 RF 訊號產生器規格書(Datasheet)>
