SGX1003/SGX1006 射頻訊號產生器 (3/6 GHz)

SGX1003/SGX1006 射頻訊號產生器 (3/6 GHz)

SGX1003/SGX1006 RF 訊號產生器採用非 PLL 設計,頻率範圍 10 MHz 至 6 GHz,具備超低相位雜訊(-122 dBc/Hz),超低抖動 (< 100 fs),並支援清單模式與掃描模式,適用於高精度 RF 測試與開發。

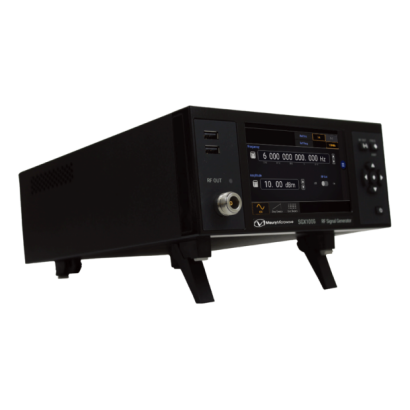

  • SGX1006-1x1.png

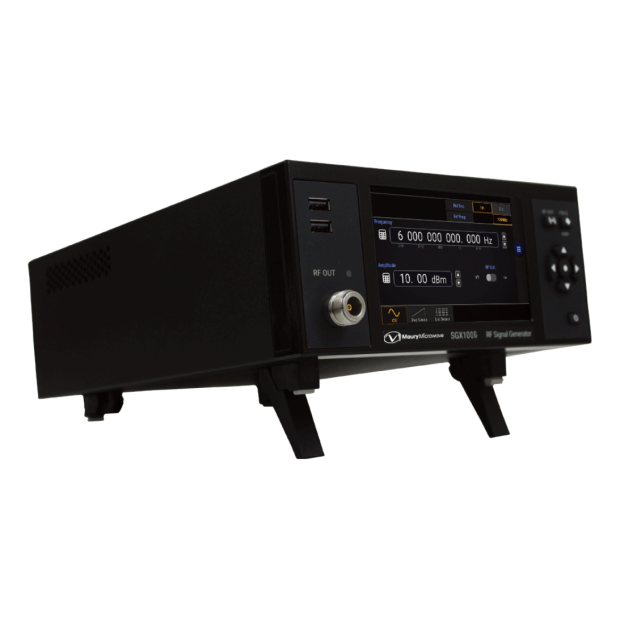

  • SGX1006-side-1x1.png
詳細介紹

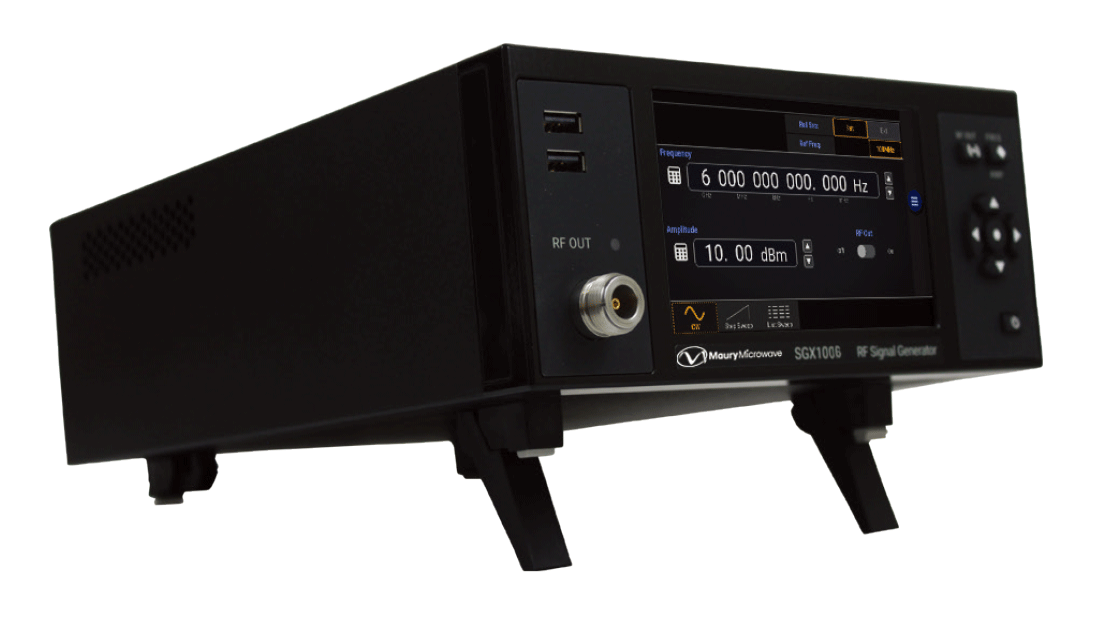

SGX1003/SGX1006 RF 訊號產生器

高效能、低雜訊、超快頻率切換



SGX1003 和 SGX1006 採用獨特的非 PLL(相位鎖定迴路)設計,結合數位前端與專有的直接後端架構。此設計實現了獨特的功能與效能組合。





關鍵特性

  • 頻率範圍:10 MHz 至 6 GHz
  • 輸出功率範圍:-50 至 +18 dBm
  • 超高速頻率切換速度
  • 清單/步進掃描模式:350 μs,穩定時間
  • 超低相位雜訊
  • 單旁波帶相位雜訊(Single Sideband Phase Noise
    • -122 dBc/Hz(3 GHz,10 kHz 偏移)
    • -116 dBc/Hz(6 GHz,10 kHz 偏移)
  • 超低抖動(Jitter:< 100 fs
  • 卓越的振幅準確度(低至 -40 dBm):±0.5 dB

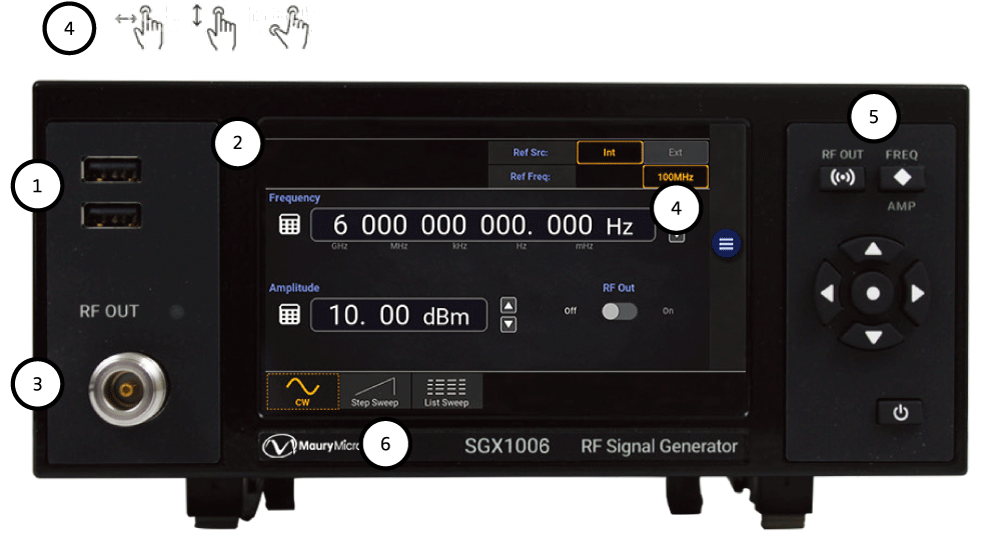

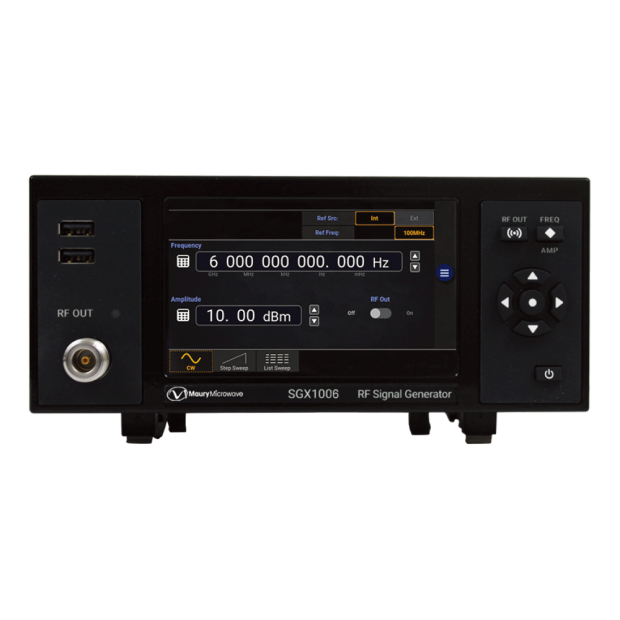

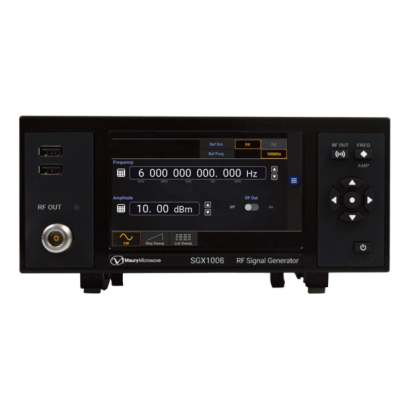

前面板


  1. USB 連接埠: 用於周邊設備
  2. 關鍵合成參數即時顯示
  3. RF 輸出: 可選擇移至後面板
  4. 多點觸控顯示器: 直覺式使用者介面
  5. 快速存取: 可迅速設定頻率與幅度,並開啟/關閉 RF 輸出



SGX 額外訊號產生功能(超越連續波 CW)(6)

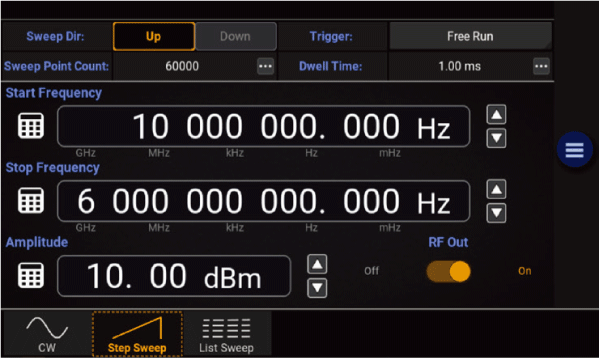

掃描模式(Sweep Mode
RF 輸出訊號可根據使用者定義的頻率點數與停留時間,在頻率點之間上/下掃描。

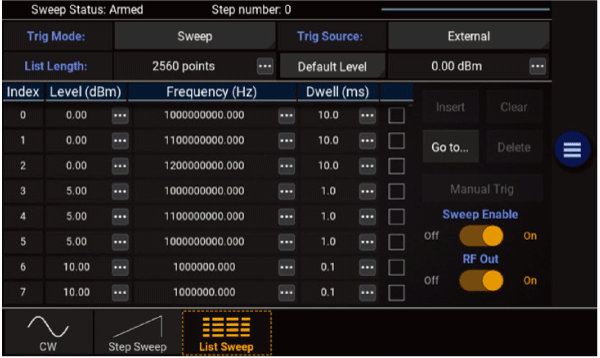

清單模式(List Mode
使用者可匯入 .csv 檔案,內含頻率與功率列表,並透過外部觸發或一組觸發訊號設置儀器。

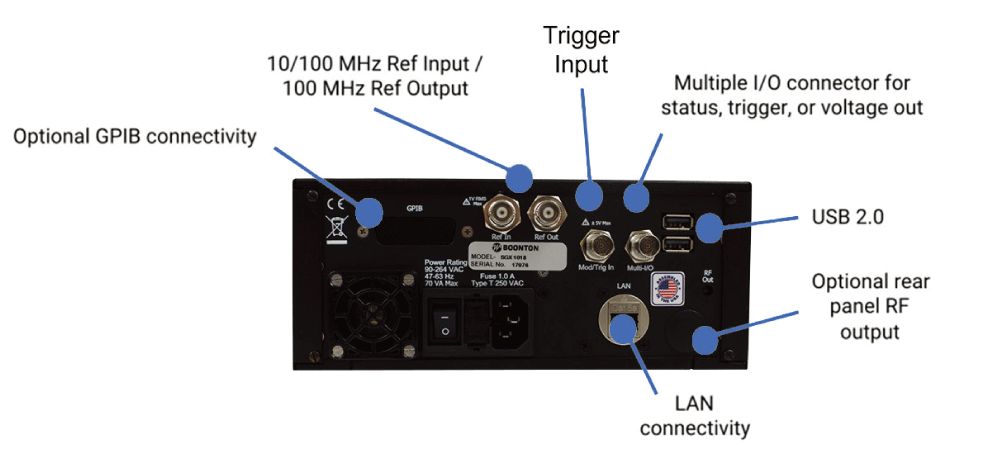

後面板

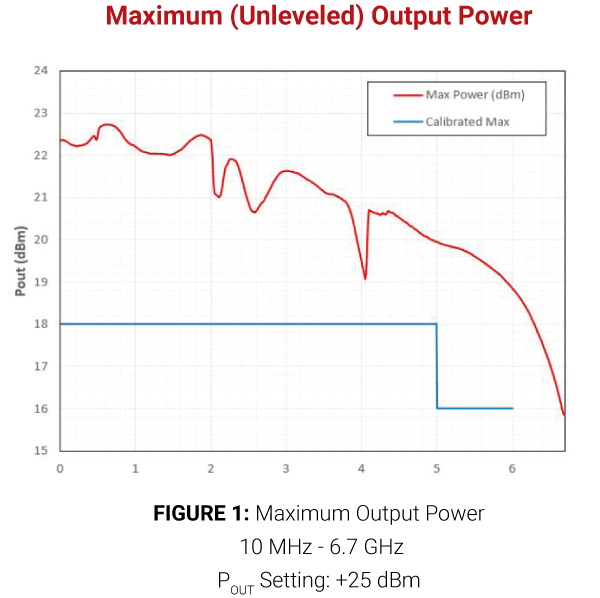

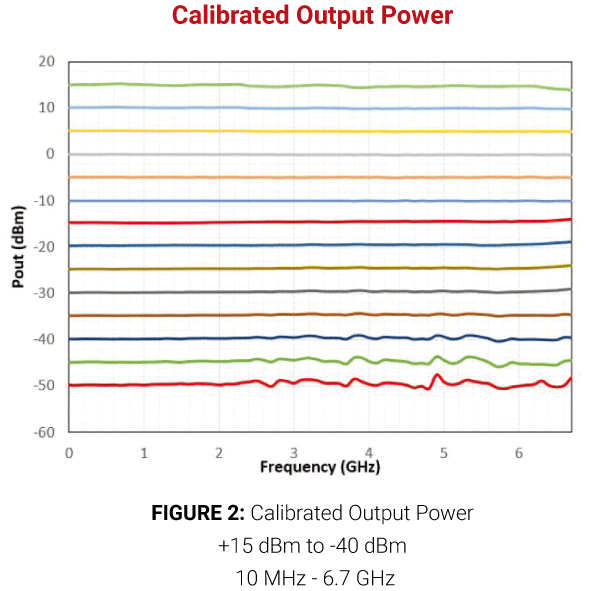

輸出功率資料

本節內容展示了 SGX1003 和 SGX1006 系列的典型輸出功率效能。

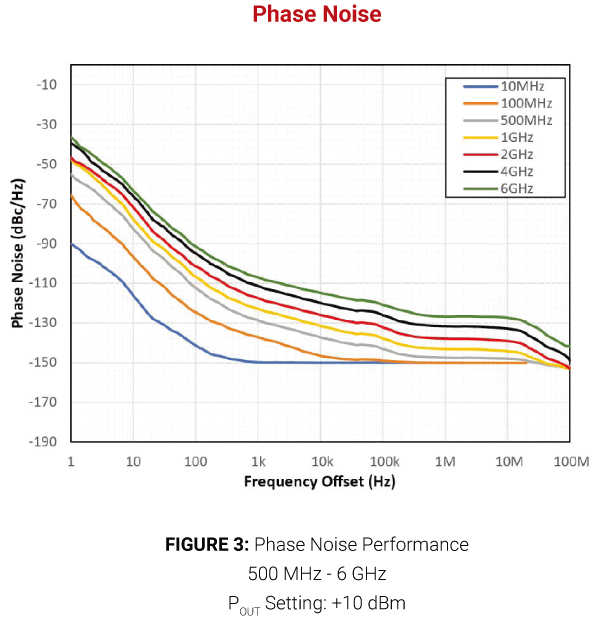

相位雜訊資料

本節內容展示了 SGX1003 和 SGX1006 系列的典型相位雜訊效能。

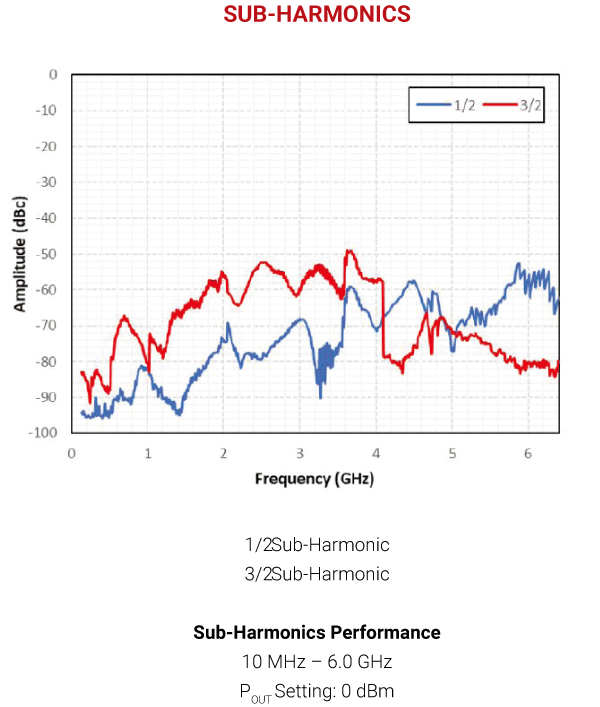

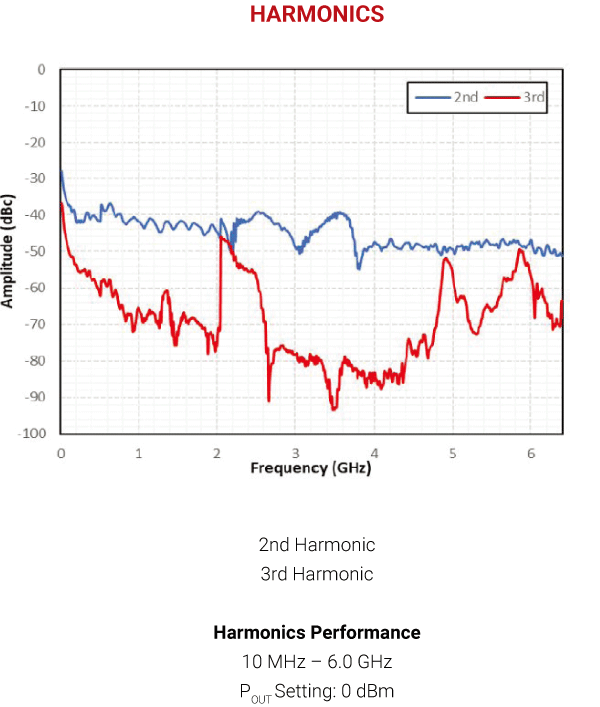

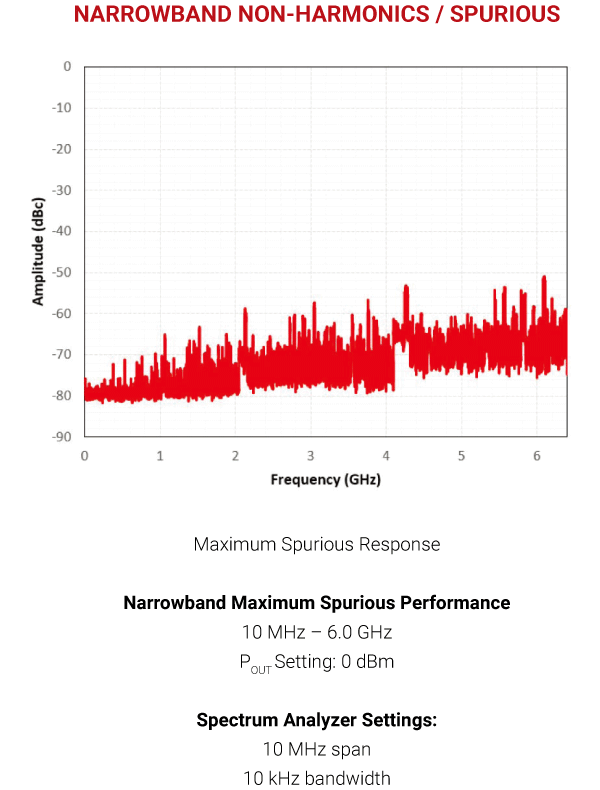

頻譜純度資料

本節內容展示了 SGX1003 和 SGX1006 系列的典型頻譜純度效能。

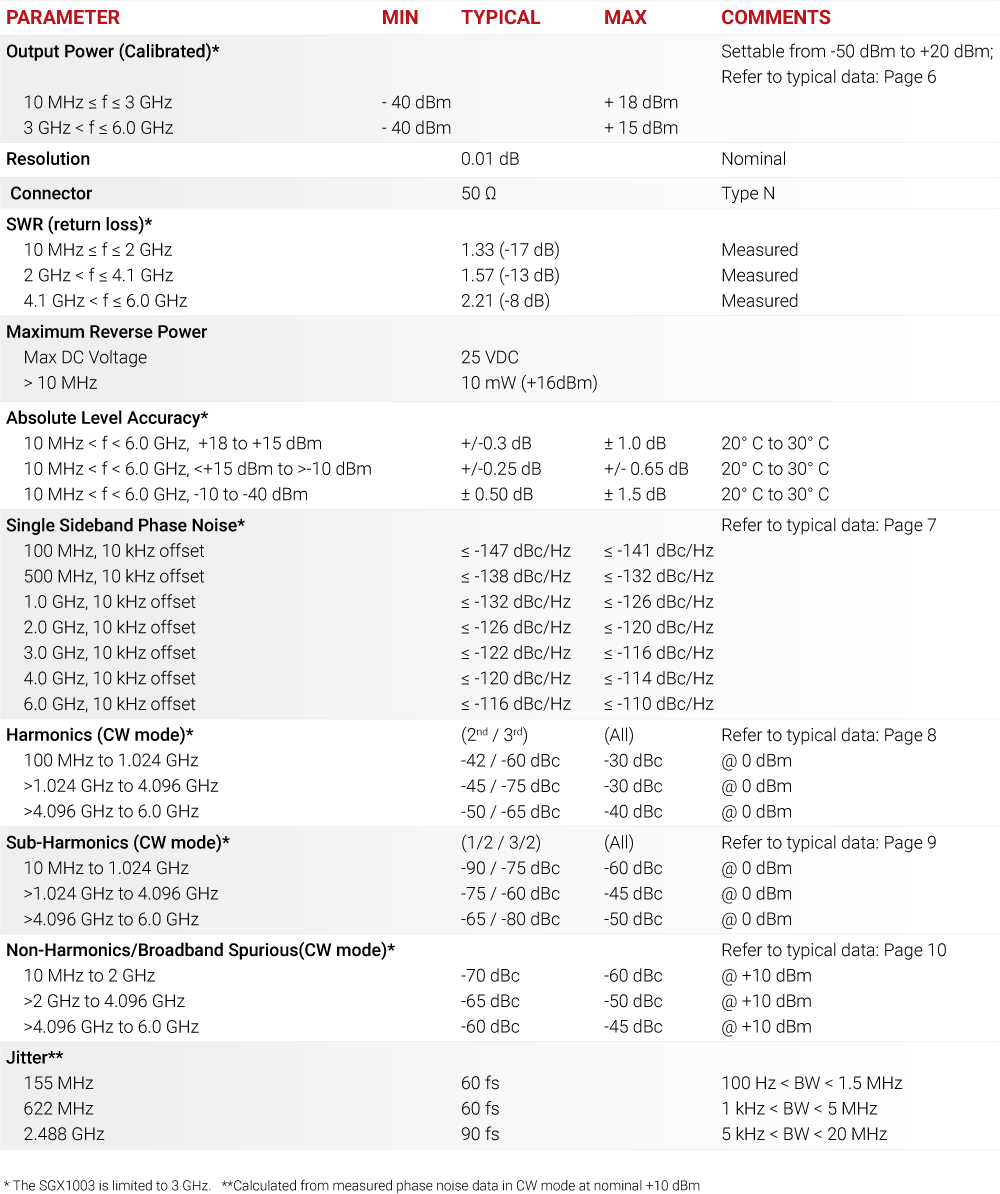

技術規格

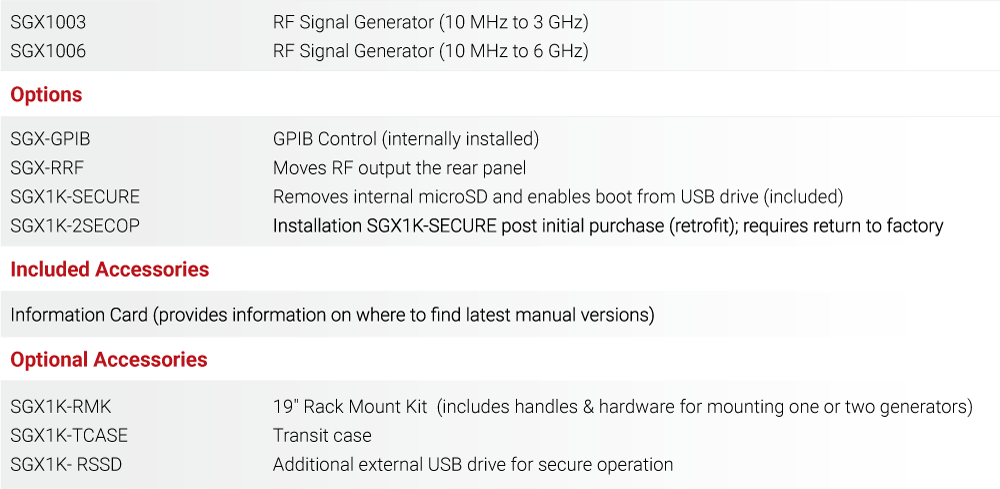

訂購資訊




資源

SGX1003/SGX1006 RF 訊號產生器規格書(Datasheet)>
