Quest2 & ViXsen 高精度感測器模擬整合方案

Quest2 & ViXsen 高精度感測器模擬整合方案

Quest2 與 ViXsen 提供即時感測器模擬，支援電光（EO）、紅外線（IR）、夜視（NVG）影像處理與物理模擬，MANTIS 方案助您實現精確的感測器影像與後處理效果。
/
詳細介紹

感測器模擬整合方案



MANTIS 提供完整的感測器模擬解決方案，涵蓋 Quest2 與 ViXsen 兩款先進模組，支援電光（EO）、紅外線（IR）與夜視（NVG） 影像處理技術，適用於各類模擬應用。

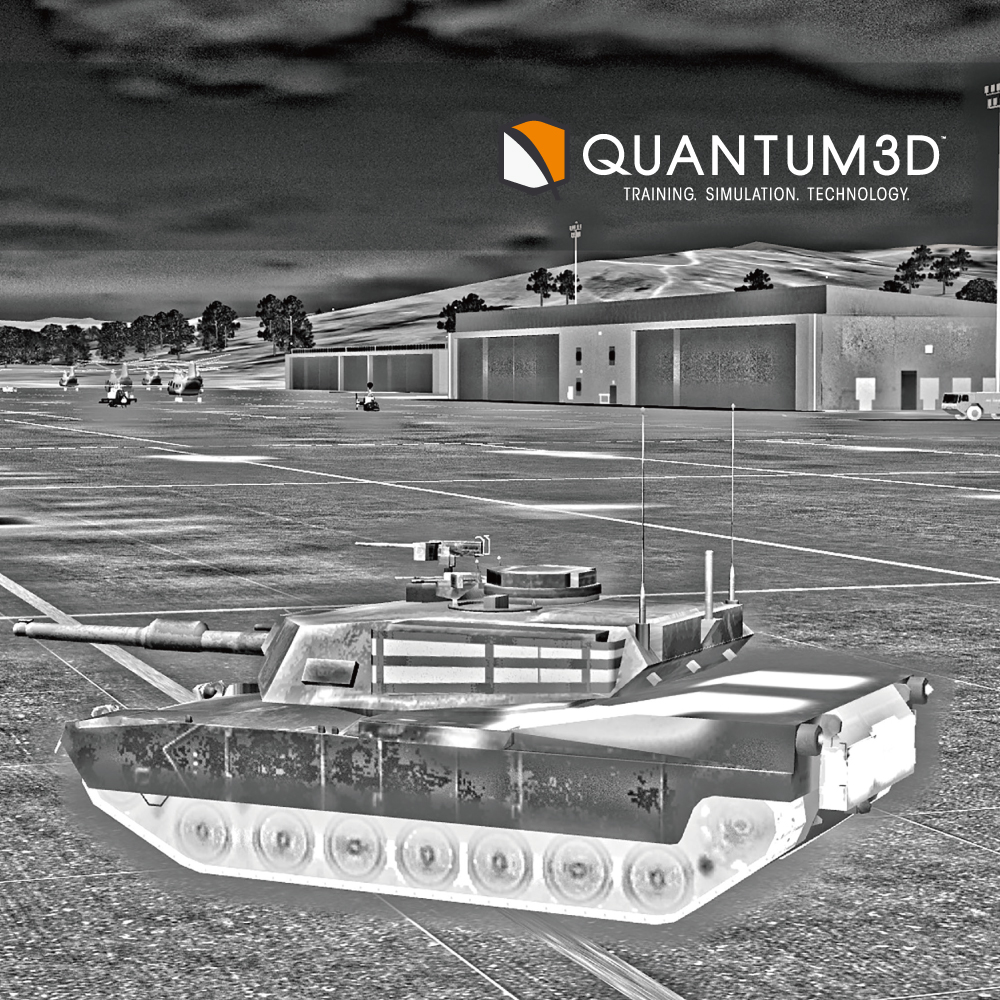

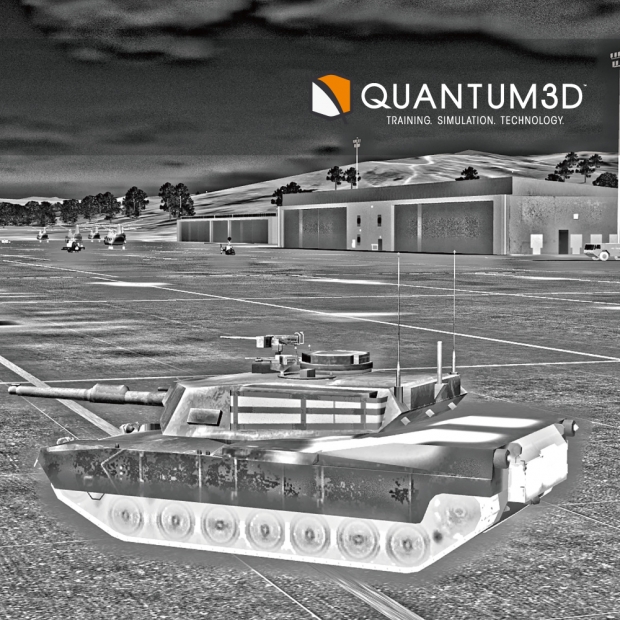

圖中展示了 Quantum3D 的訓練模擬技術，透過紅外線（IR）影像模擬呈現戰場環境，並清楚顯示坦克與周圍場景的熱對比效果。此技術適用於軍事訓練、戰術模擬與感測器測試，能夠精確模擬紅外線設備的視覺效果，以提升夜間作戰與偵查能力。


QUEST2 — 高效 GPU 感測器後處理模組

Quest2 是 MANTIS 的外掛模組，專為即時影像後處理設計，利用 GPU 加速 提供高效能的感測器影像模擬，此模組可支援多種感測器類型，並具備靈活的自訂選項，使其能夠模擬各種真實世界的感測器行為；Quest2 提供多樣化的影像後處理功能，確保模擬畫面符合實際感測器的輸出特性，無論是電光（EO）還是紅外線（IR）系統，都能透過該模組進行精確的影像處理與增強。


主要特性

  • 完全自訂影像處理效果：
    允許使用者根據需求靈活配置感測器參數，模擬不同類型的真實感測器，適用於多種視覺模擬應用，如軍事訓練、監控與航空航太模擬。
  • 支援兩種運行模式，根據感測器類型提供最佳化後處理，確保影像更接近實際設備的輸出效果：
    • 黑白電視（Monochrome TV）與電光（Electro-Optical, EO）感測器後處理：
      可提升 OTW 外部視野（Out-the-Window）視圖的影像細節與對比，適用於飛行模擬、監視與戰場感知系統。
    • 深度紅外線（Infrared, IR）感測器後處理：
      可與 ViXsen 搭配使用，以模擬真實的紅外線成像，應用於熱成像監測、夜間作戰模擬與偵查系統。

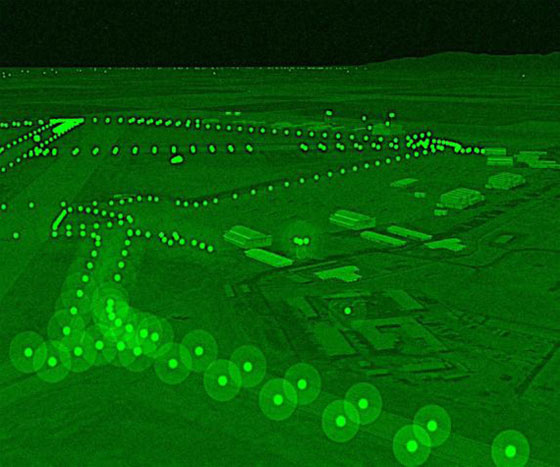

圖片中展示了夜視模擬技術，模擬夜視鏡（NVG）環境中的視覺效果，畫面中的發光點代表熱源或光源，提供增強夜間識別與戰場感知能力，該技術可應用於軍事訓練、航空航太、無人機操作與感測器測試，提升在低光或全暗環境下的目標識別與戰術規劃能力。


影像後處理功能

  • 極性控制（White Hot/Black Hot）：
    支援白熱與黑熱模式切換，可根據不同環境與應用需求，選擇最適合的熱成像顯示方式，適用於紅外線偵測與戰術分析。
  • 支援高解析度（2048×1536）：
    確保影像細節清晰，適用於高精度感測器模擬，能夠呈現更細緻的視覺畫面，滿足監測與精確目標識別的需求。
  • 高動態範圍（HDR）影像：
    提供更廣的亮度範圍，確保暗處與亮處細節均能真實呈現，提高影像的對比度與層次感，使視覺輸出更加自然。
  • 自動增益控制（AGC）：
    根據環境光條件自動調整影像對比，確保感測器影像在不同光照環境下均能保持最佳可視性，適用於變化劇烈的場景模擬。
  • 熱點偵測與目標追蹤：
    可即時偵測高溫物體，適用於軍事、監控及搜救任務，確保關鍵目標清晰可見並可進行追蹤。
  • 子母畫面（Picture-in-Picture, PIP）放大視圖：
    支援局部放大功能，可獨立計算 AGC，讓使用者更清晰觀察關鍵區域，適用於監視與精細分析。
  • 無延遲即時影像串流（Low-Latency Real-time Streaming）：
    確保影像傳輸無延遲，適用於即時感測與遠端監測應用，讓作業人員能夠迅速反應，提高決策效率。



透過 Quest2，使用者可大幅提升感測器模擬的真實性與精度，確保系統在不同的光學與紅外線環境下均能提供高擬真的模擬效果，適用於軍事訓練、航空航太、無人機操作與先進影像分析應用。


ViXsen — 物理精確的即時感測器模擬模組

ViXsen 是一款基於物理（physics-based） 的感測器模擬模組，專為紅外線（IR）、電光（EO）及夜視（NVG）設備設計，能夠精確建模並即時模擬感測器影像，適用於軍事訓練、航空航太、無人機與高精度影像分析應用。


主要特性

  • 像素級運算（Per-pixel computations）：
    提供更精細的溫度、光照與大氣散射（atmospheric scattering）計算，確保影像模擬的真實性與精度。
  • 與 MANTIS OTW外部視野（Out-the-Window）視圖完全同步：
    確保感測器影像與視覺場景高度一致，提升模擬準確性。
  • 即時 3D 大氣模型：
    模擬大氣條件對光線的影響，使感測器影像更加符合現實環境。
  • 熱成像計算（1D 熱傳導演算法）：
    支援多層材料熱傳導模擬，如瀝青、油漆等，可精確呈現不同表面材質的熱影像特徵。


夜視增強（NVG Enhancements）

  • 地平線光暈（Horizon Glow）：
    根據月球高度與相位動態調整夜視畫面中的地平線光暈，增強景深感。
  • 城市光暈（City Glow）：
    模擬遠方城市發出的環境光照影響，提高夜間視覺真實度。
  • 9000 顆恆星資料庫：
    產生真實星空，確保夜視模擬符合天文物理條件。
  • 光點暈染與月亮顯示模型：
    考量大氣與光源影響，確保夜視影像更符合現實觀測條件。


支援特殊效果（Special Effects）

  • 火焰、爆炸、曳光彈（Tracer）、旋翼氣流（Rotor Wash）、飛彈軌跡（Missile Trail）等動態效果，提升戰場與環境模擬的沉浸感。
  • 地形與模型細節紋理增強，可模擬不同材質的光學與熱成像特性，使感測器影像更精細。
  • 雲層模擬，與 OTW 外部視野視圖同步，精確呈現雲層變化對感測器影像的影響。



透過 ViXsen，使用者可獲得高擬真、即時動態調整的感測器模擬，適用於高需求環境下的精密影像模擬與訓練應用。


MANTIS 感測器整合方案（MANTIS Sensor Bundle）

為滿足多元應用需求，MANTIS 提供完整的感測器模擬解決方案，整合 ViXsen 與 Quest2 兩款模組，支援從可見光（CCD） 到 近紅外（LLLTV、II、NVG），再到 短波紅外（SWIR）、中波紅外（MWIR）與長波紅外（LWIR） 的全光譜成像系統，透過Quest2 的即時影像後處理與ViXsen 的物理模擬，MANTIS 感測器套件可提供：


  • 全光譜感測器影像處理，適用於各類可見光與紅外線感測器
  • 即時影像後處理與增強，提升影像清晰度與擬真度
  • 靈活調整感測器與環境參數，滿足不同情境與應用需求
  • 支援高動態範圍（HDR）、自動增益控制（AGC）及熱點偵測，確保影像最佳可視度


透過 MANTIS 感測器整合方案，可實現最先進、最擬真的感測器影像模擬，廣泛應用於軍事、航太、無人機、虛擬訓練與仿真測試等領域，滿足高精度模擬需求。
