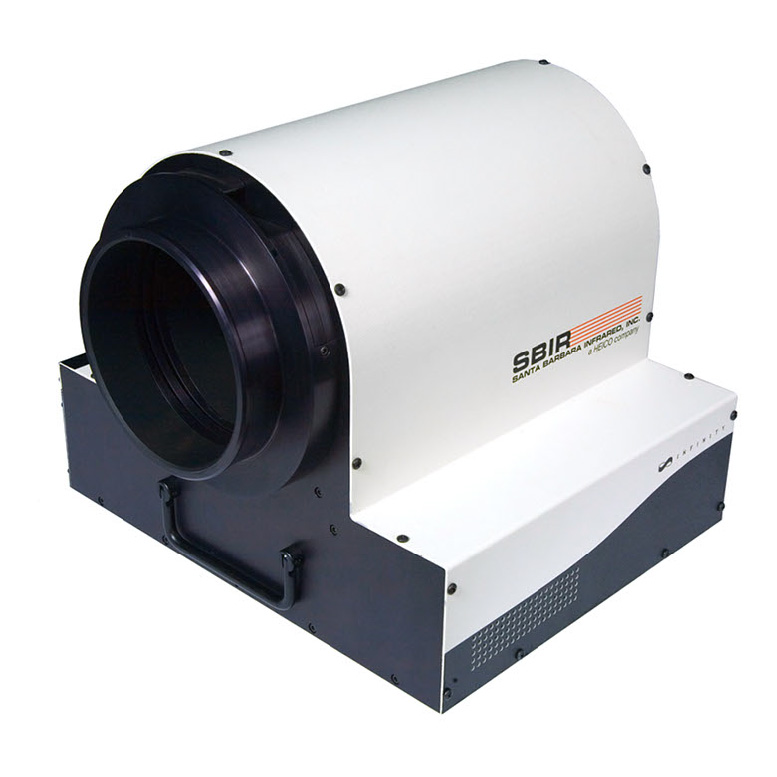

TEM 時間能量模組

精準捕捉，每個脈衝的真實面貌：時間與能量

在許多高精度應用中，確保雷射系統的輸出能量穩定、脈衝特性符合要求至關重要；為此 SBIR 的時間能量模組 (TEM) 提供了一套專業、可靠的解決方案，專門用於對各式雷射發射器進行精確的能量與脈衝特性診斷測試。


TEM 巧妙地整合了兩種關鍵偵測器：一個高速偵測器，用以捕捉雷射脈衝的詳細時間變化與波形；以及一個熱釋電能量偵測器 (pyroelectric energy detector)，專職精準量測每一個脈衝的總能量；此外，模組內建的固定與可變衰減器，使其能靈活適應不同功率的雷射，廣泛支援當今多數軍用等級雷射系統的特性分析需求。


核心技術與優勢

為了精確捕捉快速變化的雷射脈衝細節，TEM 採用了高達 4 GS/s (每秒四十億次取樣) 的驚人速率，將高速偵測器的訊號進行數位化處理；這樣的高取樣率確保了測試結果不僅清晰、穩定，更具備高度的可重現性，讓您的量測數據值得信賴。


TEM 的偵測器工作光譜範圍涵蓋 900 nm 至 1700 nm 的近紅外波段，它能夠全面量測雷射的各項關鍵參數，包括：

• 雷射脈衝能量 (Pulse Energy)
• 雷射脈衝寬度 (Pulse Width)
• 雷射脈衝週期 (Pulse Period)
• 雷射脈衝振幅 (Pulse Amplitude)

此模組可接收直徑寬達 5 英吋的大尺寸光束，方便與實驗室或系統中的光路整合，更重要的是，TEM 能與 SBIR 功能強大的 IRWindows™5 自動化測試軟體無縫接軌，實現測試流程的自動化，不僅大幅提升效率，更能確保測試結果具有極高的精確度與可重複性。


主要特色功能

• 寬廣的光譜響應範圍：
  支援 900 nm 至 1700 nm 的近紅外波段，可適用於多種類型的雷射器。

• 寬動態的能量偵測能力：
  可精準量測從 3 µJ 的微小能量到高達 7 mJ 的單一脈衝能量。

• 優異的能量密度承受力：
  在常見的 10 ns 脈衝寬度條件下，可承受高達 10 mJ/cm² 的能量密度。

• 大口徑光束接收設計：
  可輕鬆處理直徑達 5 英吋的光束，提高系統整合的便利性。

• 強大的連續脈衝分析：
  若搭配 IRWindows™ 軟體，單次測量即可擷取並分析多達 2,048 個連續雷射脈衝的詳細數據。

• 雙偵測器專業分工：
  內建專用於精確量測脈衝總能量的熱釋電偵測器，以及一個高達 1 GHz 頻寬的 InGaAs 快速偵測器，用於捕捉脈衝的時間特性細節。

• 彈性的能量範圍擴展：
  模組包含一個中性密度 (ND) 濾光片支架，使用者可依需求自行加裝 ND 濾光片，以擴展可量測的最大脈衝能量上限。

• 高速脈衝波形擷取：
  採用 1 GHz 頻寬、4 GS/s 取樣率的高性能數位轉換器，能夠精確地記錄下雷射脈衝的完整波形資訊。

• 便捷的連接與數據傳輸：
  提供標準的 LAN 乙太網路連接埠，方便與電腦連接進行控制、通訊與測試數據下載 (同時也支援與選配的 IRWindows™4 軟體搭配使用)*。

技術規格

以下表格列出了 TEM 的主要技術規格，提供量化的性能指標：

下載

Temporal Energy Module Datasheet >
