SATGEN 衛星軌道建模軟體

SATGEN 衛星軌道建模軟體

SATGEN 衛星軌道建模軟體專為 ACE9600 先進通道模擬器設計,內建精確軌道模擬場景引擎,可自動產生星曆數據與通訊鏈路參數,支援低軌衛星、地面載具、船舶與航空器,適用於衛星通訊、無線測試與國防應用。
詳細介紹

SATGEN 衛星軌道建模軟體



dBm 最新的衛星軌道建模軟體 SATGEN 可產生特定格式的鏈路參數文件,專門用於 ACE9600 衛星與無線通訊通道模擬器,SATGEN 內建強大的軌道模擬場景引擎,能夠精確計算衛星和地面終端之間的動態鏈路參數,適用於衛星通訊、航太研究、無線電測試以及國防應用等多個領域。


SATGEN 提供直觀且強化的圖形使用者介面,使用者能夠即時監控並分析收發器(Transceivers)之間的通訊狀況,系統能夠清楚顯示收發器何時進入或離開視線通訊範圍(LOS,並提供詳細的鏈路品質指標,使工程師能夠快速評估訊號的可靠性和穩定性;此外,SATGEN 允許使用者根據實驗需求,自由設定收發器的移動軌跡與速度變化模擬各種動態環境下的通訊條件,例如:低軌(LEO)衛星、地面行動站、海上船舶以及高速飛行的航空器。


透過 SATGEN,研究人員與工程師可以精確模擬真實世界中的衛星通訊環境,驗證設備在不同場景下的效能,並最佳化訊號處理與通訊策略,使其更適用於未來的高頻寬、低延遲應用需求。


功能與優勢

  • 自動產生多達 4 個通道的星曆數據每個通道最多可包含 8 個收發器
  • 新增的進階路徑損耗模型包括:
    • 以頻率為函數的大氣氣體損耗
    • 溫度
    • 濕度
    • 自由空間損耗
  • 收發器類型:
    • 固定地面終端
    • 地面載具
    • 船舶
    • 航空器
  • 產生的檔案包括:
  • 延遲
  • 都卜勒效應
  • 路徑損耗

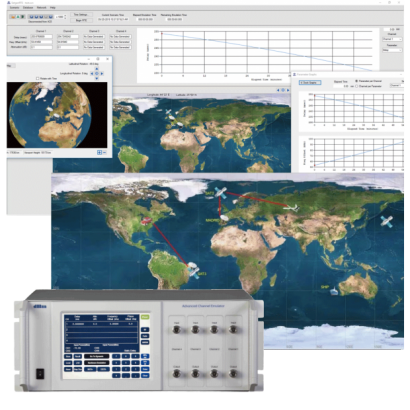

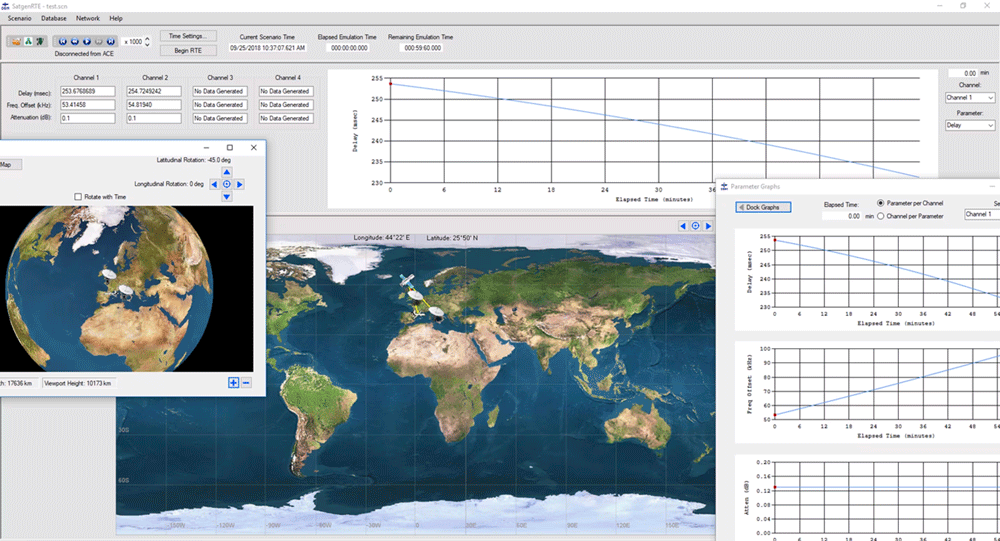

此範例為 SATGEN 衛星軌道建模軟體 的使用介面,顯示了其強大的模擬功能與直觀的圖形使用者介面,以下是圖中各個關鍵操作區域的說明:


  • 主控面板(左上角)
    • 顯示不同通道的參數,例如延遲、都卜勒效應、衰減等。
    • 可選擇通道並監控模擬數據的生成狀況。
  • 時間控制區(中央頂部)
    • 包含模擬時間控制,例如當前螢幕時間、經過的模擬時間、剩餘的模擬時間等資訊。
  • 軌跡與參數圖表(右側)
    • 多個圖表顯示不同通道的參數變化,例如延遲、功率損耗等,能夠即時監控模擬過程中的動態變化。
  • 地球視覺化軌道圖(左下角)
    • 顯示地球全景,並可旋轉與縮放以查看衛星與地面站的位置關係。
    • 可選擇是否隨時間變化自動旋轉。
  • 全球地圖軌跡(中央)
    • 以地理投影方式顯示衛星與地面站的運行軌跡,並提供精確的經緯度資訊。
    • 可用於分析收發器在不同位置的通訊範圍。



這張圖展示了 SATGEN 軟體如何整合數據、視覺化工具以及詳細的參數控制,幫助使用者精確模擬場景並分析衛星通訊環境,適用於衛星軌道規劃、無線通訊測試以及科學研究等領域
