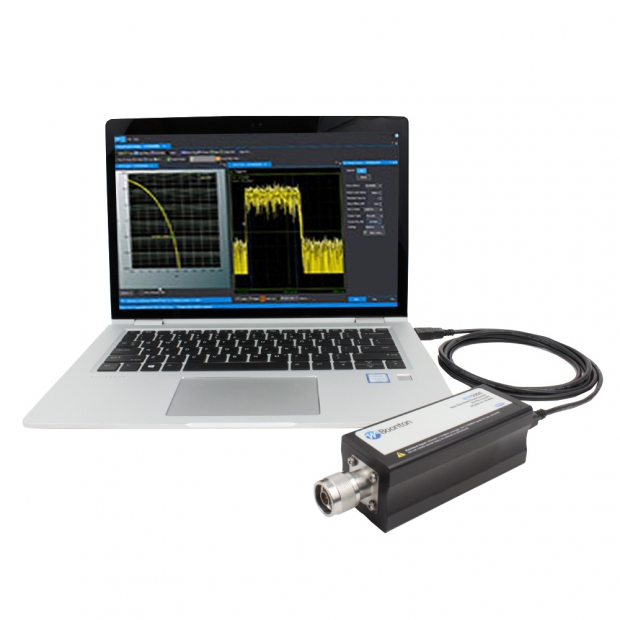

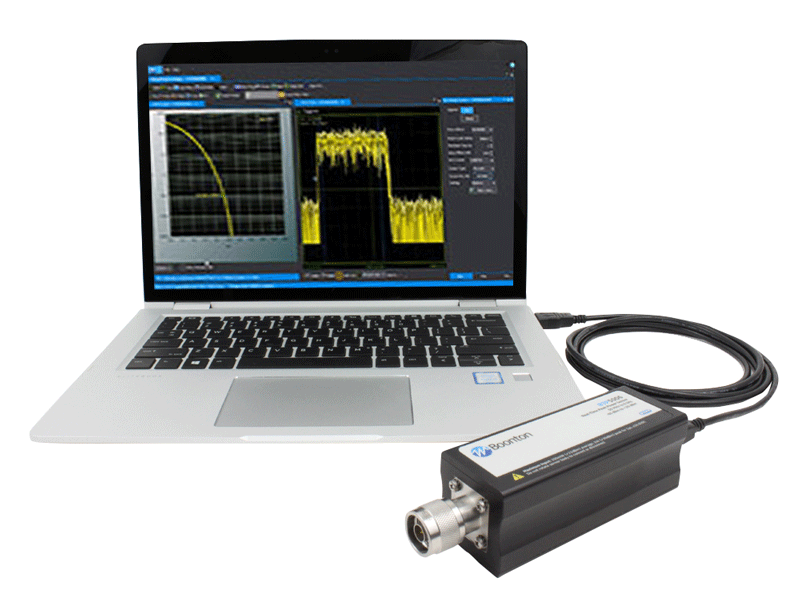

RTP5000 系列
即時峰值功率感測器
即時精準,無縫量測 — 峰值功率量測的終極選擇!
Boonton RTP5000 系列即時峰值功率感測器是 射頻 和 微波 峰值功率量測領域的性能領導者,它們具備業界領先的性能,包括:
- 最寬的影像頻寬(VBW):195 MHz
- 最快的上升時間(Rise Time):< 3 ns
- 最精細的時間解析度(Time Resolution):100 ps
- 最窄的最小脈衝寬度(Min. Pulse Width):10 ns
- 最高的脈衝重複頻率(PRF):50 MHz
- 最卓越的量測讀取速率(Measurement Reading Rate):100,000 次/秒
此外,RTP5000 系列感測器內建 Boonton 獨特的 即時功率處理技術(Real-Time Power Processing™),進一步提升量測準確性與效率。
主要特點
- 即時功率處理技術(Real-Time Power Processing™)
- 16 項自動化脈衝量測
- 波峰因子(Crest Factor)與統計量測(如 CCDF 互補累積分佈函數)
- 多通道同步量測(最多 8 個通道支援 GUI,遠端控制時可超過 8 個通道)
- 功率分析儀(Power Analyzer):進階量測與分析軟體
憑藉卓越的性能和小巧的設計,Boonton RTP5000 系列適用於 設計與驗證、製造、現場安裝與維護 等應用領域,該感測器廣受頂尖產業工程師與技術人員信賴,用於量測 脈衝、突發(bursted)、調變(modulated)訊號,適用於:
- 商用與軍用雷達
- 電子戰(EW)
- 無線通訊(如 LTE、LTE-A、5G)
- 消費性電子產品(如 WLAN)
- 教育與研究
主要規格
- 頻率範圍: 50 MHz ~ 40 GHz
- 量測範圍: -60 dBm ~ +20 dBm
- 影像頻寬(VBW): 195 MHz
- 上升時間(Rise Time): < 3 ns
- 時間解析度/觸發抖動: 100 ps
- 最小脈衝寬度 / 最大脈衝重複頻率(Min Pulse Width / Max PRF): 10 ns / 50 MHz
- 量測速度: 100,000 次/秒
即時功率處理技術
Boonton即時功率處理技術 (Real-Time Power Processing™) 技術顯著減少了獲取與處理功率量測資料的總週期時間,該技術結合:
- 專屬採樣引擎
- 硬體觸發
- 內建樣本緩衝區
- 即時優化平行處理架構
與傳統功率計相比,即時功率處理技術的優勢如下:
- 平行處理關鍵步驟:
確保資料擷取與計算同步進行,無需等待整個擷取週期結束再開始分析 - 無額外計算開銷:
避免掃描週期延長,確保資料不遺漏 - 連續訊號擷取無間隙:
即使是瞬態訊號、訊號丟失(dropout)或干擾現象,也能被可靠捕獲與分析

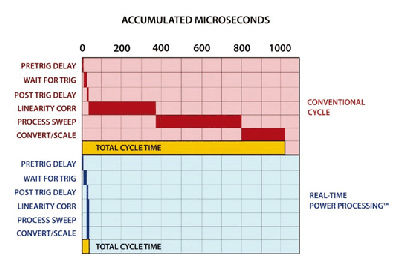

圖 1a:傳統功率量測與即時功率處理技術對比

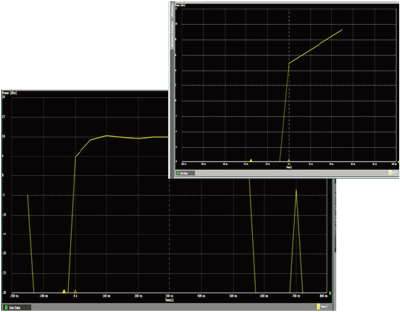

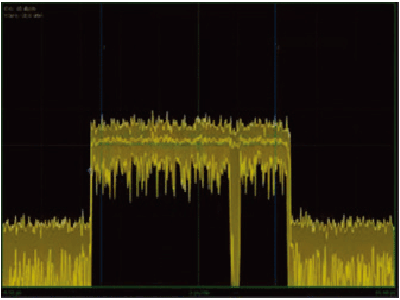

圖 1b:利用即時功率處理技術識別訊號丟失
卓越的時間解析度
RTP5000 系列具備 100 ps 時間基準解析度,並支援 最高 100 MSPS 採樣率(每秒 1 億次採樣),它可在 5 ns/ division 的時間基準範圍內,每格 (division) 顯示 50 個資料點,顯示出其他功率分析儀無法捕捉的訊號細節。
此外,Boonton 精準的時間管理技術 提供以下優勢:
- 可捕捉與分析 10 ns 的極窄脈衝
- 出色的觸發穩定性(觸發抖動 < 100 ps,RMS)

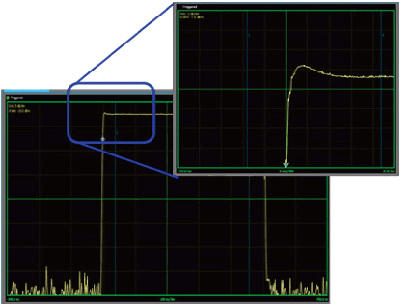

圖 2a:RTP5000 系列 10 ns/div 時間基準,50 個採樣點/格
圖 2b:傳統功率計 10 ns/div 時間基準,僅 1 個採樣點/格
簡化測試流程
RTP5000 系列可自動量測 16 種常見功率與時間參數,並顯示使用者關心的資料,如:
- 上升時間(Rise Time)、下降時間(Fall Time)、脈衝平均功率(Pulse Average)、過衝(Overshoot)、下垂(Droop)
使用者可透過標記(Markers)選定波形區域來量測特定參數,例如:
- 「標記間量測」(Between Marker) 適用於長時間監測脈衝功率或波峰因子(Crest Factor)

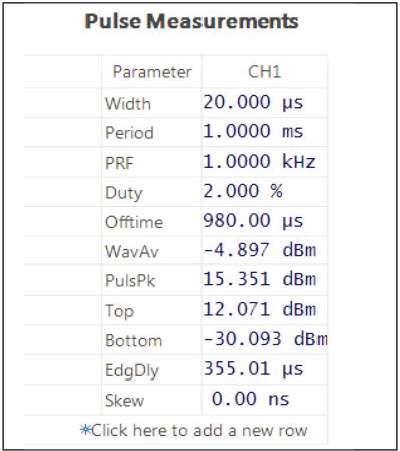

(圖 3:自動脈衝量測示意圖)
強大的統計分析功能
波峰因子(Crest Factor) 或 峰均比(Peak-to-Average Power Ratio) 是衡量被測設備(DUT)效能的關鍵指標,例如 放大器的線性度(Amplifier Linearity)。
透過 Boonton Power Analyzer 軟體,使用者可使用 CCDF(互補累積分佈函數) 來評估不同波峰因子值的機率,以深入了解設備效能。

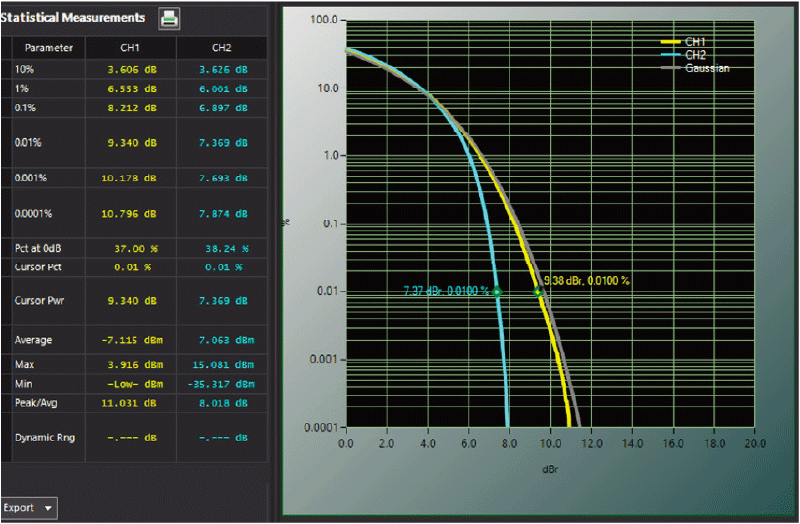

圖 4:CCDF 比較放大器輸入(黃)與輸出(藍)的訊號
量測緩衝模式
RTP5000 系列的量測緩衝模式結合 即時功率處理技術,可:
- 提供最相關的脈衝資訊,無需下載與後處理大量資料
- 收集與分析幾乎無限數量的連續脈衝
- 計算與繪製各種參數,如佔空比(Duty Cycle)、脈衝重複率(PRF)、脈衝寬度變化、脈衝抖動
- 識別異常,如訊號丟失(dropout)

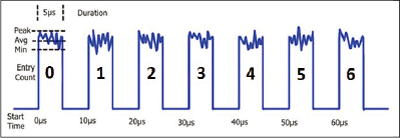

圖 5a:七個脈衝的波形範例

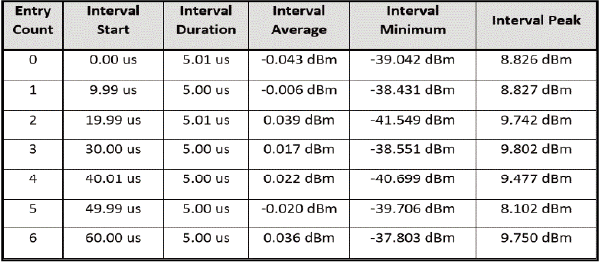

圖 5b:對應於圖 5a 的量測緩衝資料
相容性與產品設計

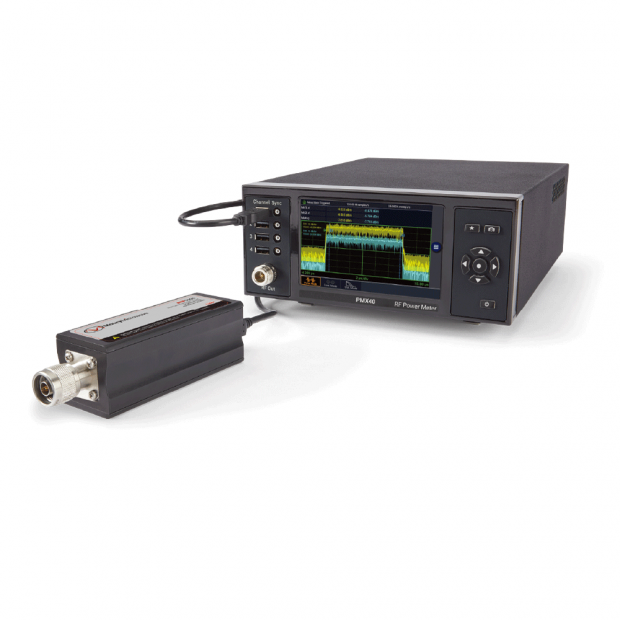

- 可搭配 PMX40 RF 功率計(RF Power Meter)進行桌上型操作
- 設備標籤上標示最大可承受功率與 LED 狀態指示含義

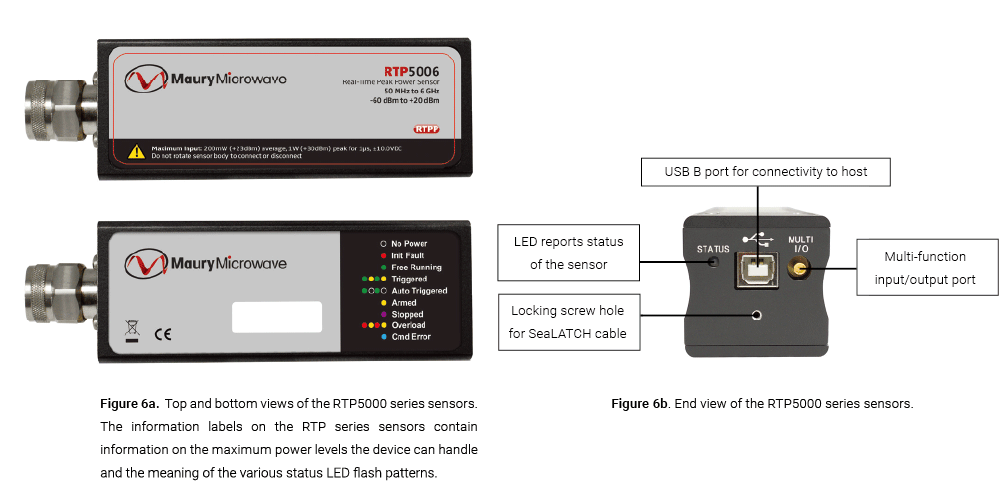

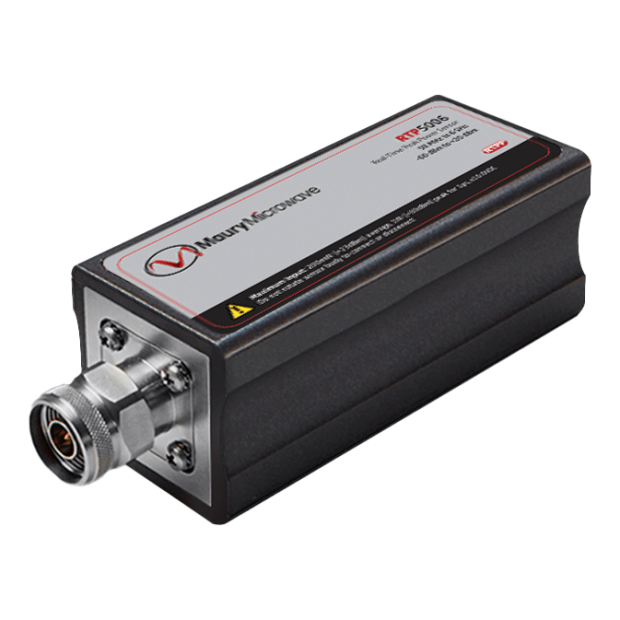

圖 6a:RTP5000 感測器頂部與底部視圖
圖 6b:RTP5000 感測器端視圖

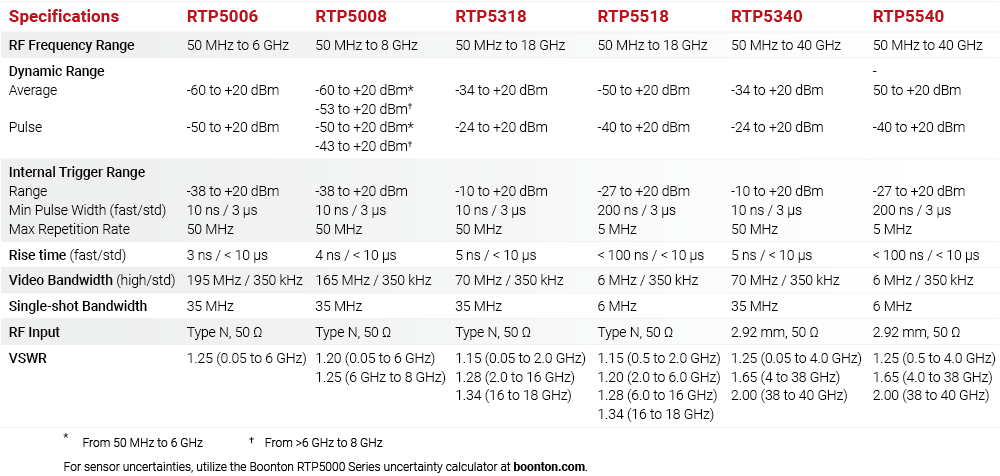

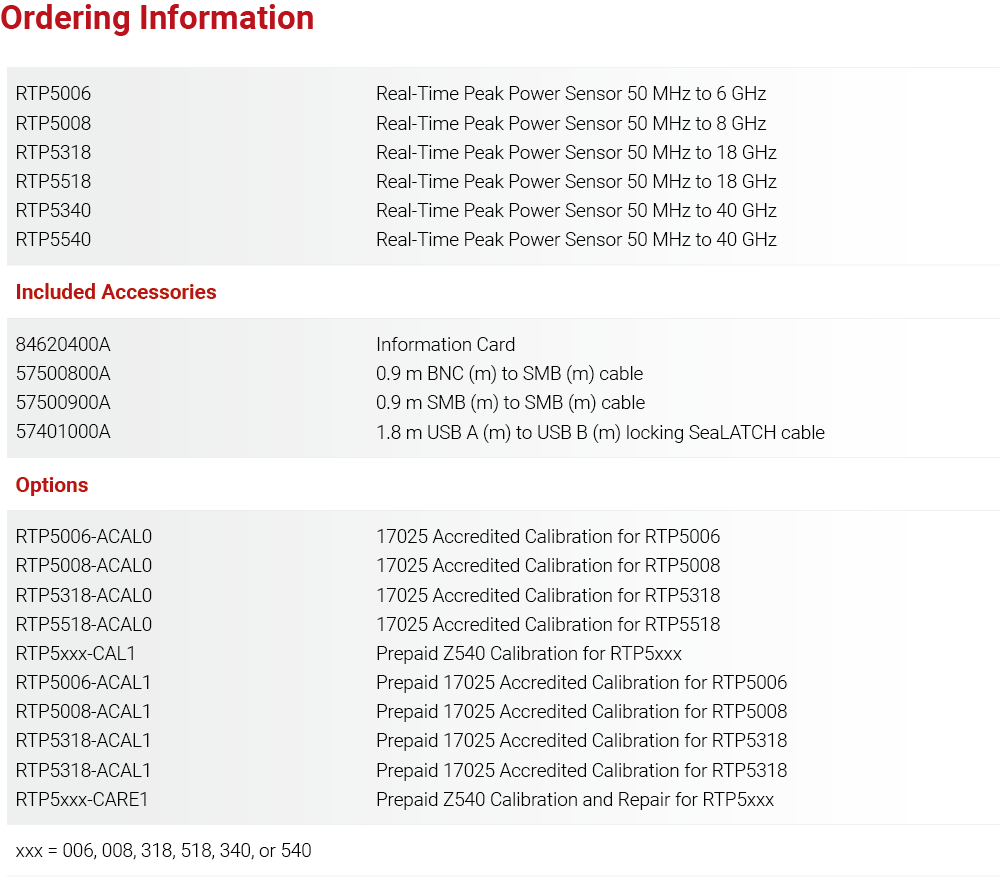

主要規格
