RTP4000 系列即時功率感測器 (6/18/40 GHz, 100k TA Meas./s)

RTP4000 系列即時功率感測器 (6/18/40 GHz, 100k TA Meas./s)

RTP4000 系列即時功率感測器採用 Real-Time Power Processing™ 技術,提供零延遲的高速射頻功率量測,支援 4 kHz 至 40 GHz 頻率範圍,每秒可執行 100,000 次真均方根 (True Average) 量測,確保訊號擷取無間隙,適用於多通道同步分析與精確脈衝量測。

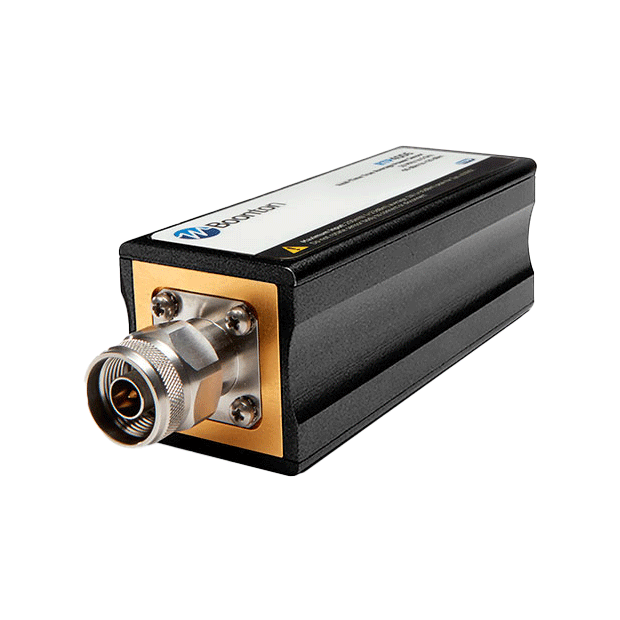

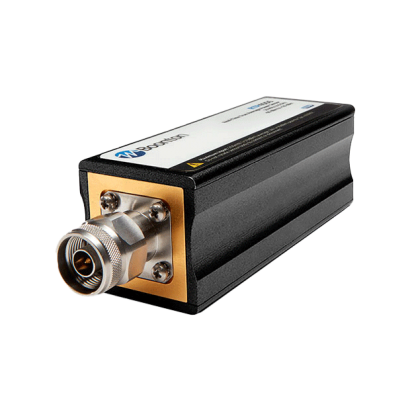

  • RTP4000-1x1.png

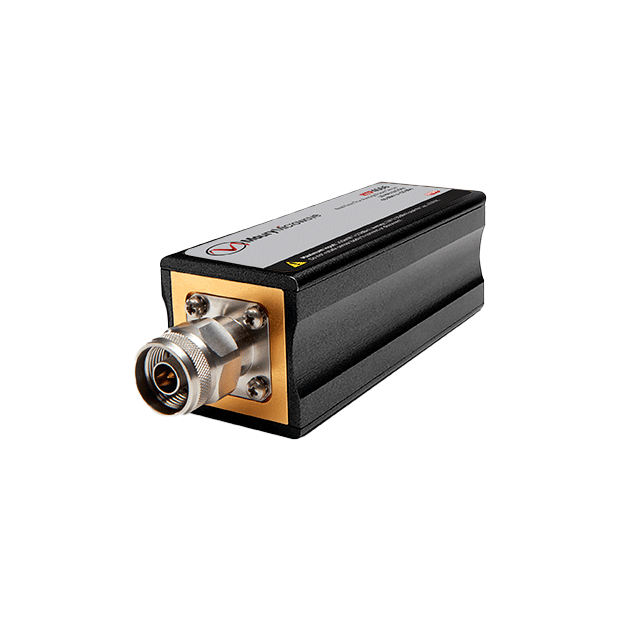

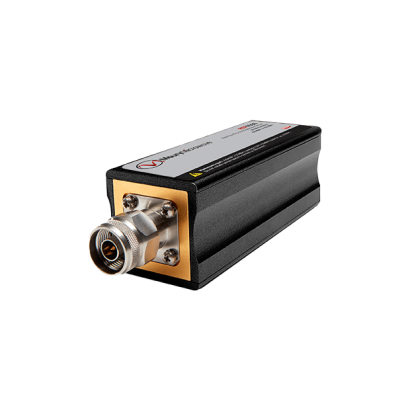

  • RTP4000-1-1x1.png

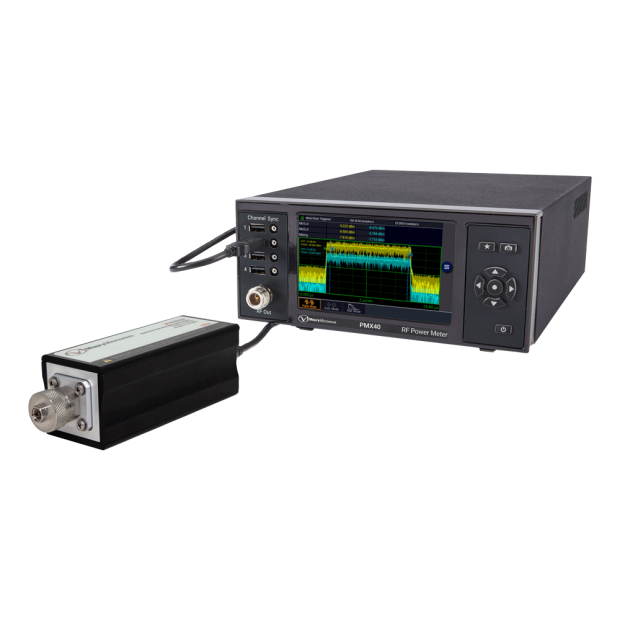

  • RTP4040withPMX40-1x1.png
詳細介紹

RTP4000 即時真均方根功率感測器

精準即時,毫秒必爭



即時功率處理技術

即時功率處理技術™ (Real-Time Power Processing™, RTPP) 是一種獨特的平行處理方法論,能夠以驚人的速度執行多步驟的射頻功率量測。

傳統的功率計和 USB 感測器採用串列方式執行步驟,導致重新觸發時間長並遺漏資料,而搭載即時功率處理技術™ 的 Boonton 感測器能夠即時捕捉、顯示並量測每個脈衝、毛刺 (glitch) 及細節,確保資料無遺漏且零延遲。


量測緩衝模式

RTP 系列的量測緩衝模式 (Measurement Buffer Mode) 是一種遠端控制功能,與即時功率處理技術™ 相結合,僅提供相關的突發或脈衝資訊,無需下載並後處理大量的樣本緩衝區;因此,使用者可以從幾乎無限數量的連續脈衝或事件中收集和分析量測結果。

此外,可以計算並繪製多種參數,例如:

  • 工作週期 (Duty Cycle)
  • 脈衝重複率 (Pulse Repetition Rate)
  • 脈衝寬度變化 (Pulse Width Variation)
  • 脈衝抖動 (Pulse Jitter)



此外,還能識別異常現象,例如訊號中斷 (Dropouts)。


主要特點

  • 採用即時功率處理技術™,確保訊號擷取無間隙且量測零延遲
  • 支援同步多通道量測
  • 內建 Power Analyzer 進階量測與分析軟體

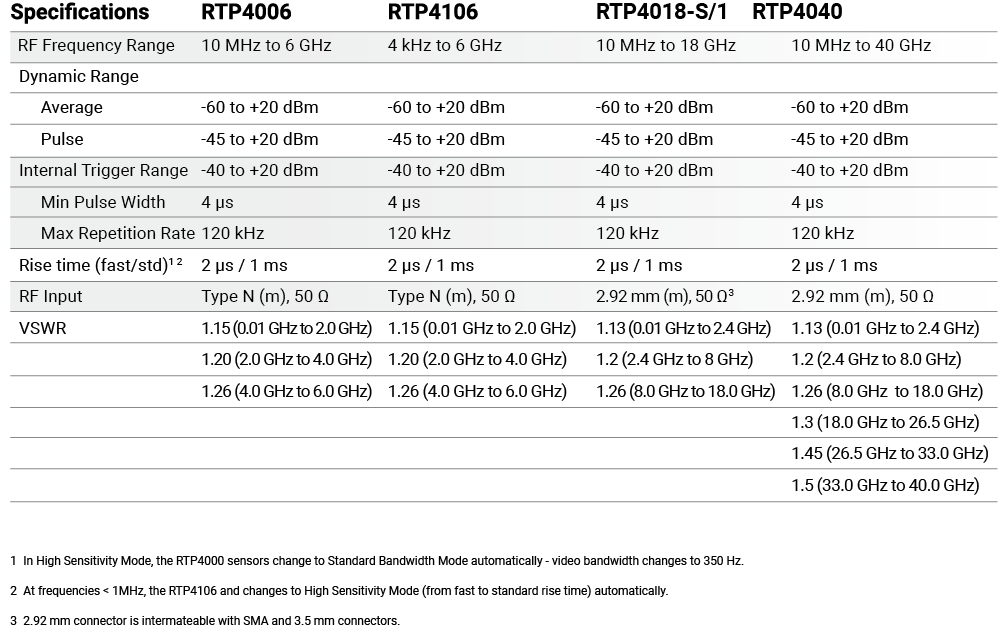

主要規格

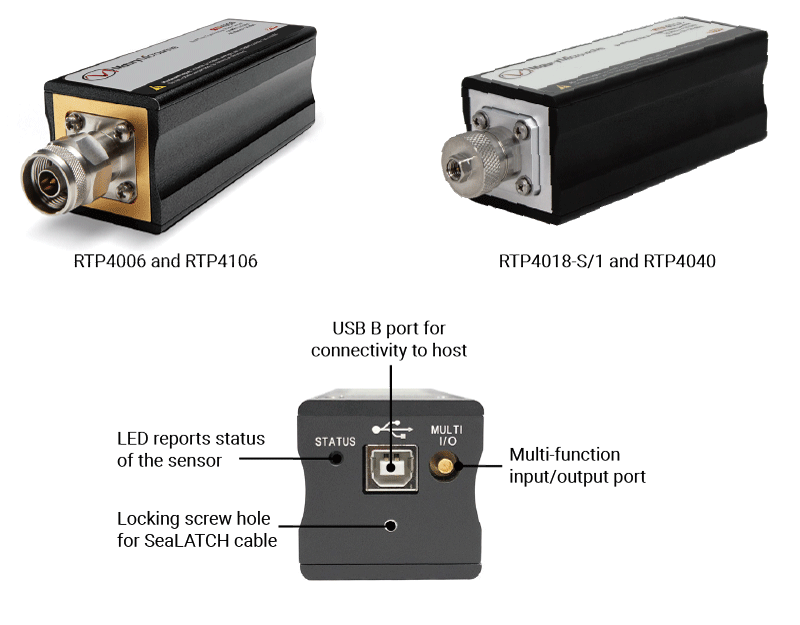

產品特寫

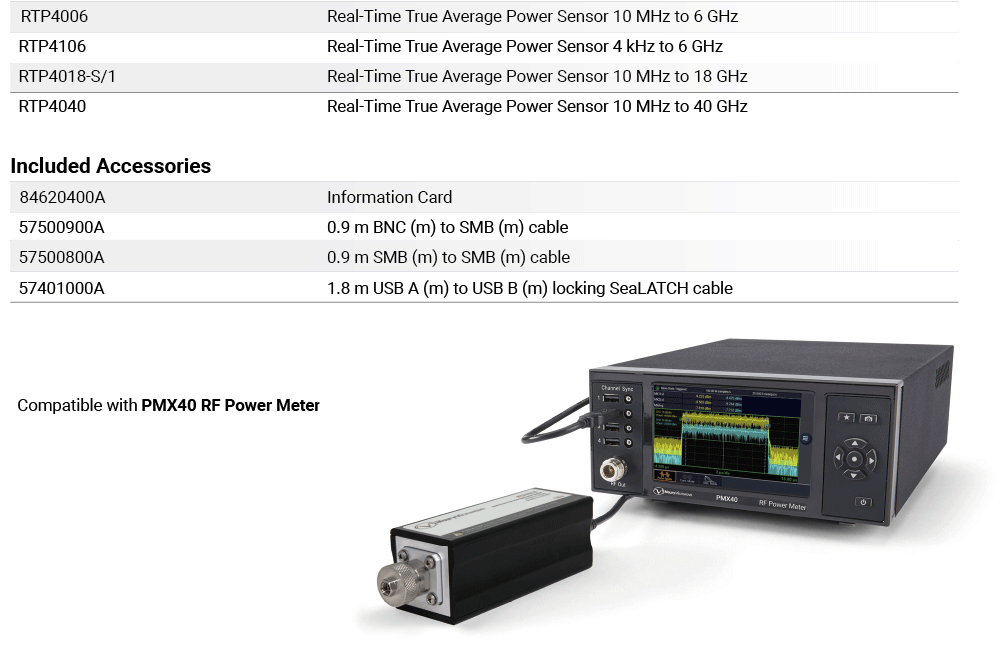

訂購資訊


資源

RTP4000 系列即時功率感測器規格書下載 >
