RT-500-M 寬頻測向儀

RT-500-M 寬頻測向儀

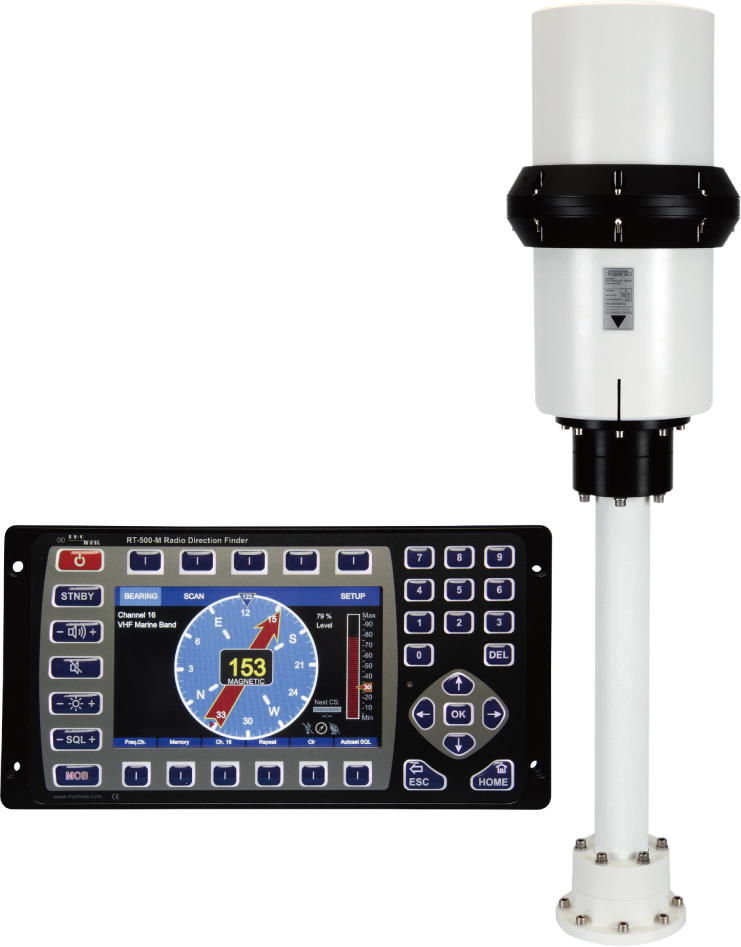

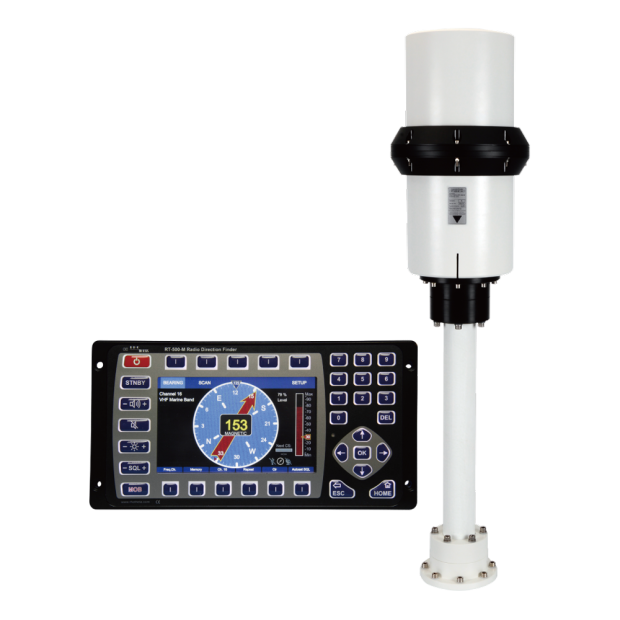

RT-500-M 寬頻測向儀,適用於 SAR、海巡與執法機構,頻率範圍 118-470 MHz,支援 COSPAS-SARSAT 解碼、MOB 救援模式及高精度 5° RMS 測向,無需 RF 電纜安裝,具備 IP67 防護等級,確保全天候可靠運作。
  • zoomed_05_RT-500-M_AU_ohne_1x1.png
  • RT-500-M_Application.png
  • RT-500-M-1x1.png
  • zoomed_1._FullFrontView-1x1.png
  • zoomed_2._Decode_Page-1x1.png
  • zoomed_3-1x1.png
詳細介紹

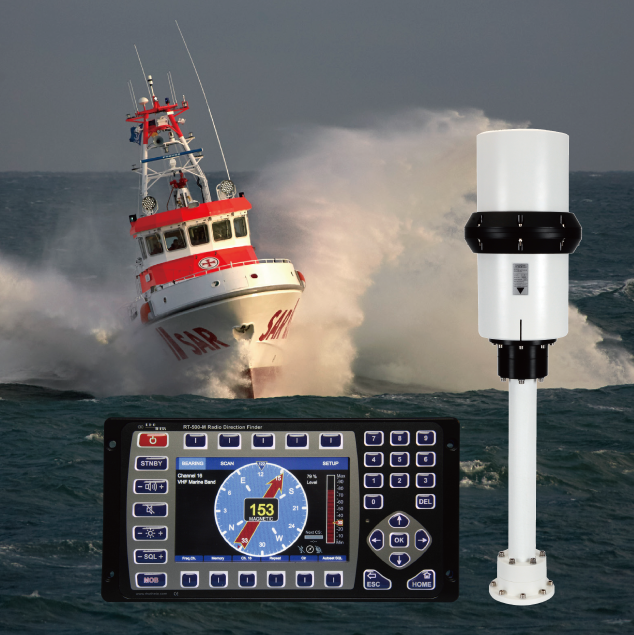

RT-500-M 寬頻測向儀

專業級無線電測向,守護每一次搜救行動






RT-500-M 的運作頻率範圍為 118 至 470 MHz,涵蓋 COSPAS-SARSAT(CP-SS 及所有其他 V-UHF 國際求救頻率,其 MOB(Man Overboard)功能 為標準配置,確保船員安全。


擴展的 V-UHF 航空頻段 支援與民用及軍用航空部隊的通訊合作,而擴展的 UHF FM 頻段 則涵蓋 陸地移動無線電(LMR, Land Mobile Radio專業行動無線電(PMR, Professional Mobile Radio低功率設備(LPD, Low Power Device,這些頻率常被走私者和海盜使用。

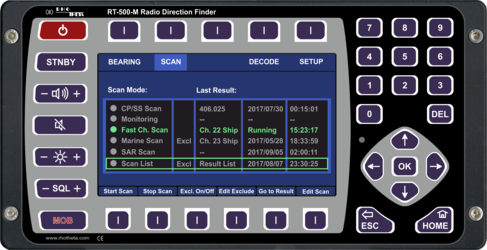

RT-500-M 提供掃描功能,可:

  • 建立掃描列表
  • 掃描所有 19 個 CP-SS 頻道
  • 依序掃描多個 SAR(搜救)頻率(如 CP-SS…121.5…243.0 MHz)

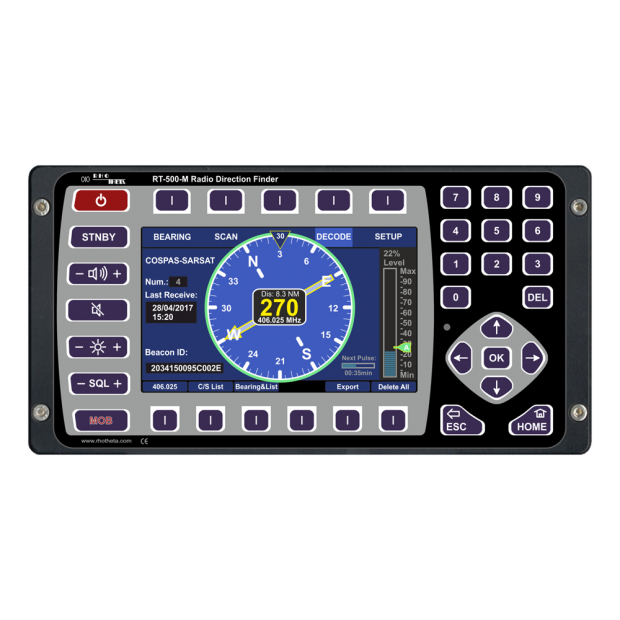

此外,RT-500-M 可解碼來自緊急信標的 CP-SS 資料,顯示信標的 識別碼(ID經緯度位置,以及 指向信標的方向與距離

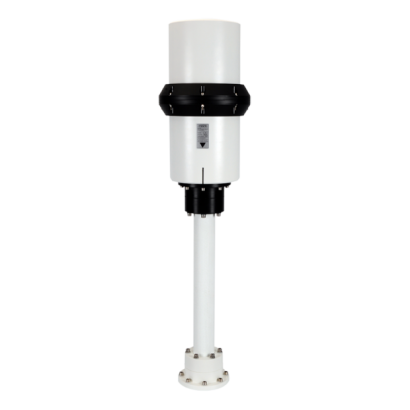

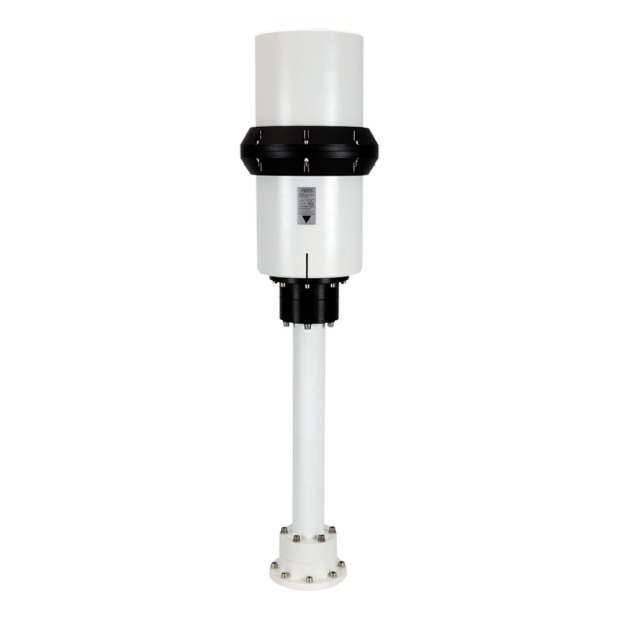

RT-500-M 能以 5° RMS 精度 計算來自無線電訊號的方位,其標準介面包括 串列埠、NMEA 及乙太網路,可與 電子海圖顯示與資訊系統(ECDIS 整合,實時共享測向方位及位置訊息;輕量化且小型化的 天線單元(AU 不需要 RF 電纜連接,且 AU 與 顯示控制單元(DCU 之間可相隔 100 公尺,不影響運作。


RT-500-M 測向系統特別適用於 搜救(SAR)、海巡及執法機構,可輕鬆安裝於各種尺寸的船隻,且幾乎無需維護。





功能一覽

  • 頻率範圍 118 至 470 MHz
  • 多種掃描功能:
    • COSPAS-SARSAT 掃描
    • SAR 掃描
    • 掃描列表建立
    • 頻率排除列表建立
    • 自動建立命中列表
  • MOB(Man Overboard)功能:按下 MOB 按鈕時可儲存當前位置,並顯示該位置的方向與距離
  • 高靈敏度接收,可偵測極其微弱與遠距離的訊號
  • 設計適用於惡劣海上環境,具備 IP67 防護等級
  • 安裝簡便,無需 RF 電纜
  • 小型化寬頻天線系統,專利 DE 4421759 C1
  • 3 組 NMEA 介面,支援 RS-422 及 RS-232,可整合至系統並支援遠端控制
  • 可測向(DF)所有 19 個 COSPAS-SARSAT 頻道
  • 可解碼 COSPAS-SARSAT 訊息
  • 可儲存多條 COSPAS-SARSAT 訊息
  • 顯示 COSPAS-SARSAT 信標的 GPS 位置方向與距離
  • VHF 航空頻段,支援 8.33 kHz 頻率間隔
  • UHF 頻段,涵蓋 SRD、LPD 及 PMR 設備所使用的頻率(通常為海盜與走私者所用)

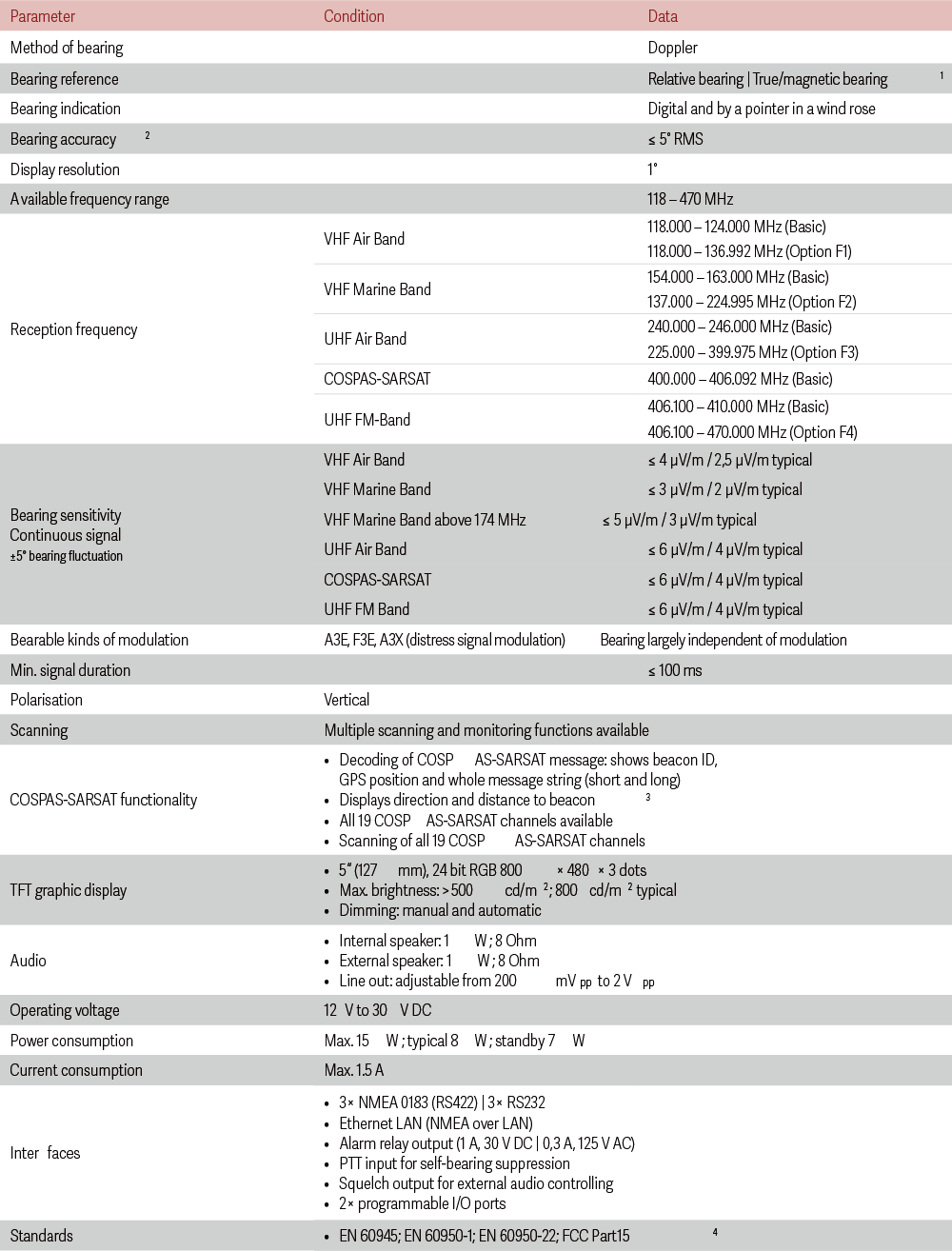

技術資料

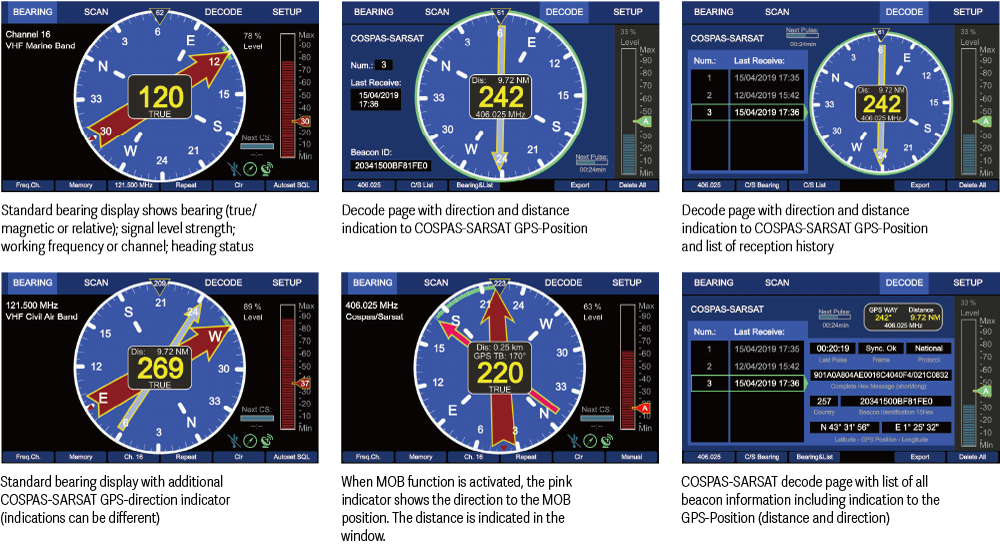

操作範例

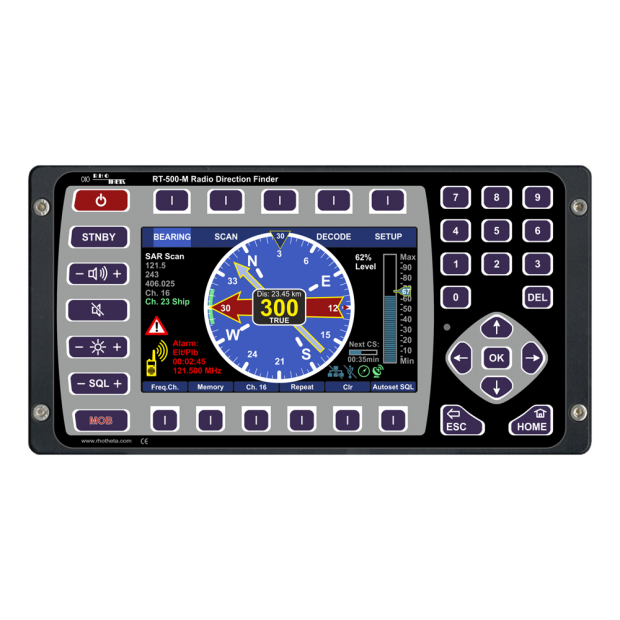

RT-500-M 測向儀透過 測向羅盤、訊號強度指示、GPS 定位資訊、信標解碼記錄 等功能,提供精確的方向與位置訊息,這些操作介面使得搜救隊、執法機構、航空與海事單位能夠迅速定位無線電訊號來源,確保緊急應對能力,提升搜救與監控效率。

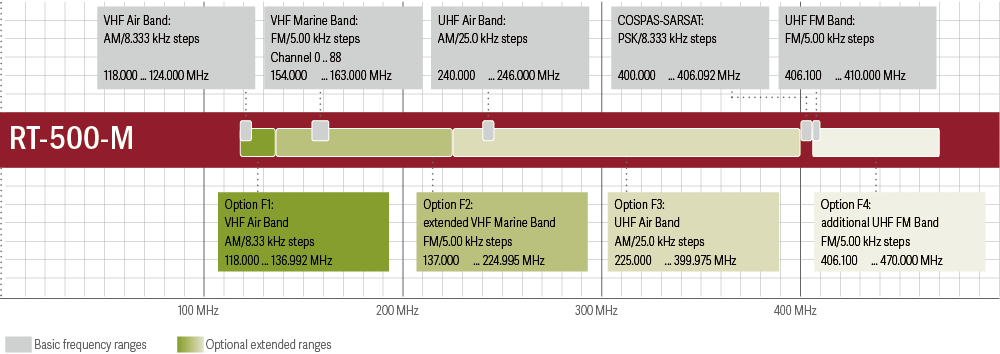

可選頻率擴展




  • F1 VHF 航空頻段:118.000 – 136.992 MHz
  • F2 VHF 海事頻段:137.000 – 224.995 MHz
  • F3 UHF 航空頻段:225.000 – 399.975 MHz
  • F4 UHF FM 頻段:406.100 – 470.000 MHz



可選頻率擴展可單獨訂購,以根據需求擴展每個系統的頻率範圍。

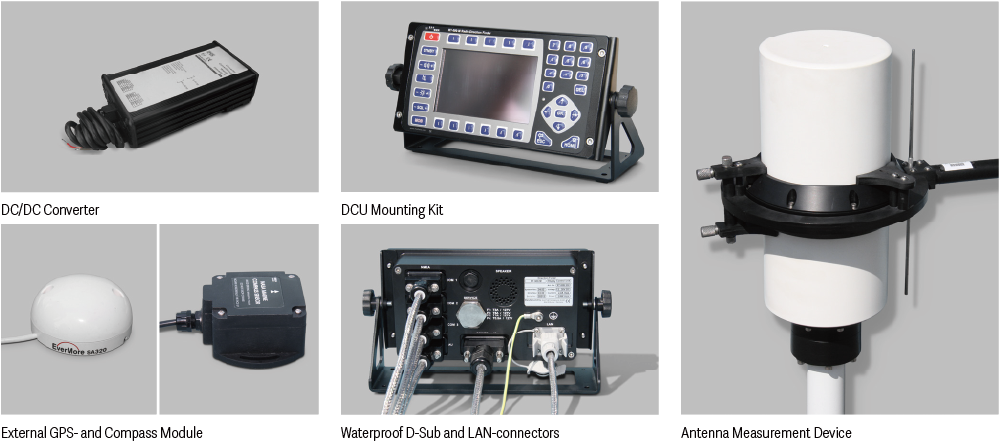

配件




DC/DC 轉換器




DC/DC 轉換器可防止因引擎啟動時產生的電壓脈衝對測向系統造成損害。

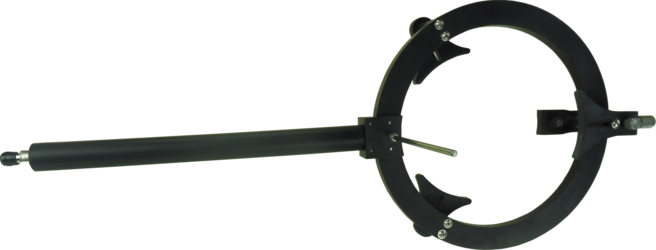

天線量測設備



RAM 測試儀是每位整合商與安裝人員的理想工具,可用於檢測 RT-500-M 測向儀 的功能狀態。


可選頻道掃描功能 F5




F5 擴展(Extension F5 可為設備新增快速頻道掃描功能,最長掃描時間 2 。最多可在一個掃描週期內設定 8 個自選頻率或頻道

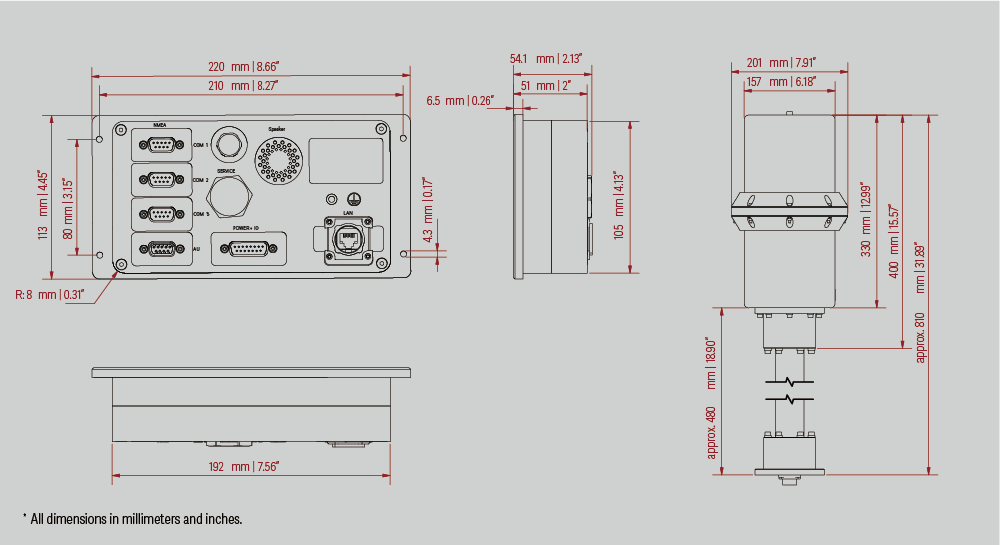

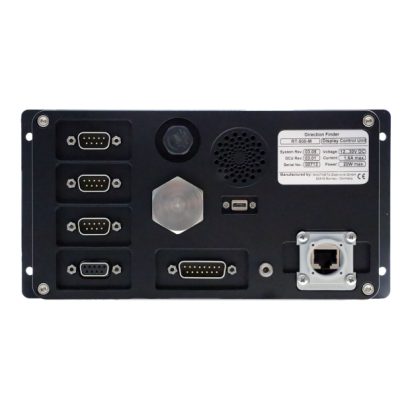

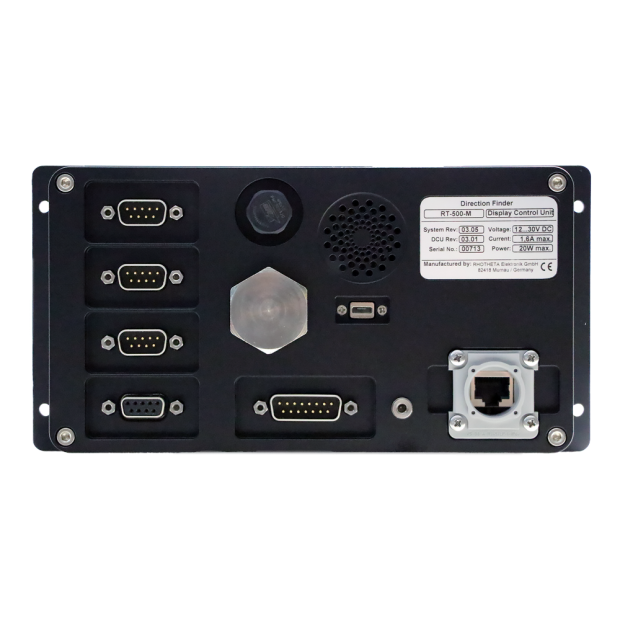

顯示控制單元(DCU)與天線單元(AU)




下載

RT-500-M 產品資訊(英文)>



應用領域




搜救 (SAR)

搜救(SAR 領域,現代救援部隊必須能夠在所有相關的緊急頻率上運作,特別是 COSPAS-SARSAT(CP-SS)19 個頻道(406 MHz)日益重要,確保這些頻率的支援對搜救行動至關重要。

導航

導航(Navigation 方面,測向系統可用於歸航(Homing),這是與其他船隻會合的最佳方式之一,無論是引導救生艇、定位陸上的無線電站,或是其他應用場景,都需要高度的靈活性,並能與船上的其他系統無縫整合。




通訊監控

通訊監控領域,執法機構、海巡單位、軍方及專業航運業者需要廣域的頻率範圍與強大的掃描功能,以有效定位無線電發射源,確保通訊監控的精準性與安全性。




科研用途

對於科研用途,精確偵測研究浮標(Research Buoys)需要高靈敏度,而快速定位船員則要求設備具備極高的可靠性,以應對各種突發狀況。




離岸作業

離岸作業(Offshore 領域,設備的耐用性與可靠性至關重要,惡劣的近海環境對測向設備的性能提出了極高的要求,必須確保無論環境如何變化,系統都能穩定運行。




應用案例

德國海上救援協會(DGzRS)

自 1996 年起,RHOTHETA 測向儀便被安裝於 德國海上救援協會(DGzRS 的救援船上,二十多年來持續為德國海岸的遇險者提供有效救援。




加拿大海巡隊(Canadian Coast Guard)

在 2019 年授予 Seacoast Marine Electronics(RHOTHETA 代理商,總部位於加拿大哈利法克斯)合約,計劃在兩到三年間全面更換艦隊內的舊型測向設備,改用 RT-500-M 無線電測向儀,以提升搜救與執法能力。




荷蘭引航機構(Nederlands Loodswezen B.V.)

負責確保船隻安全進出荷蘭及斯海爾德河(Scheldt River)上的港口,每年協助超過 90,000 艘船舶,該機構自 2009 年起使用 RHOTHETA PLB(個人定位信標)及測向儀,並在多次 MOB(Man Overboard)救援行動中發揮關鍵作用。





英國皇家國家救生艇協會(RNLI)

自 1824 年成立以來,已成功拯救超過 142,200 條生命,涵蓋英國沿海及周邊海域,RHOTHETA Elektronik GmbH 長期支持 RNLI 的救援行動,提供 SAR 無線電測向系統,確保其搜救設備的可靠性與高效性。

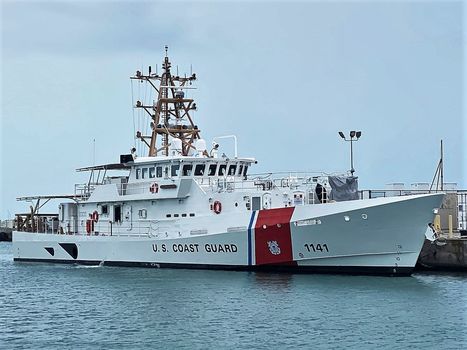

美國海岸防衛隊(US Coast Guard)

HOTHETA 亦為 美國海岸防衛隊(US Coast Guard 提供 RT-500-M 無線電測向儀,自 2019 年起,RHOTHETA 與 L3 Harris 公司合作,將這款生命救援設備整合至美國海巡隊 Sentinel 級快速應變巡邏艦(Sentinel-class Fast Response Cutters 的艦載作戰系統,進一步提升美國海防的應變能力與安全保障。

RHOTHETA 測向系統憑藉其卓越的技術與可靠性,已成為全球各大搜救、海巡及執法機構的重要裝備,確保在各種應用場景下提供即時、準確的測向與通訊能力。
