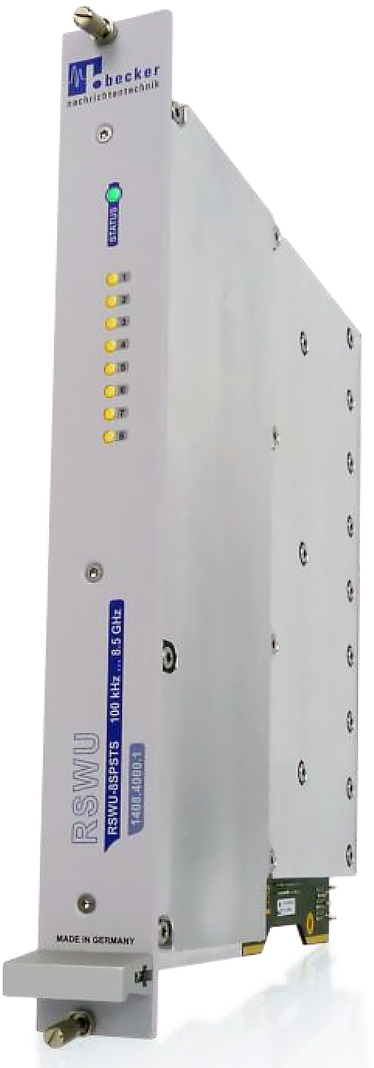

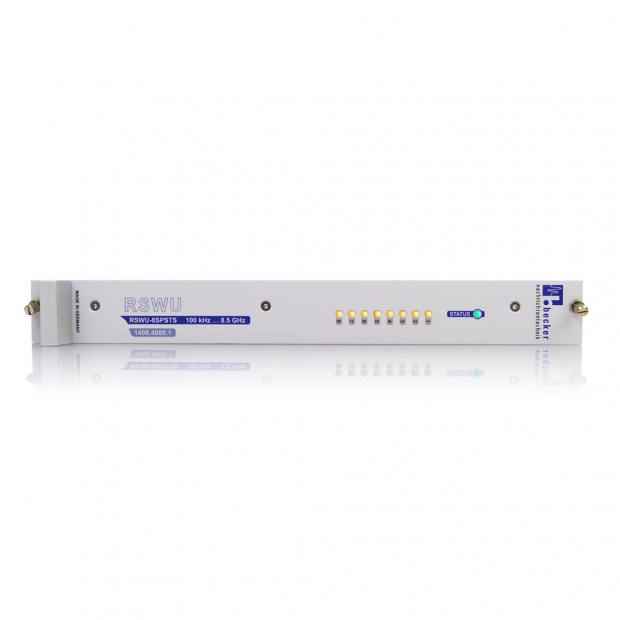

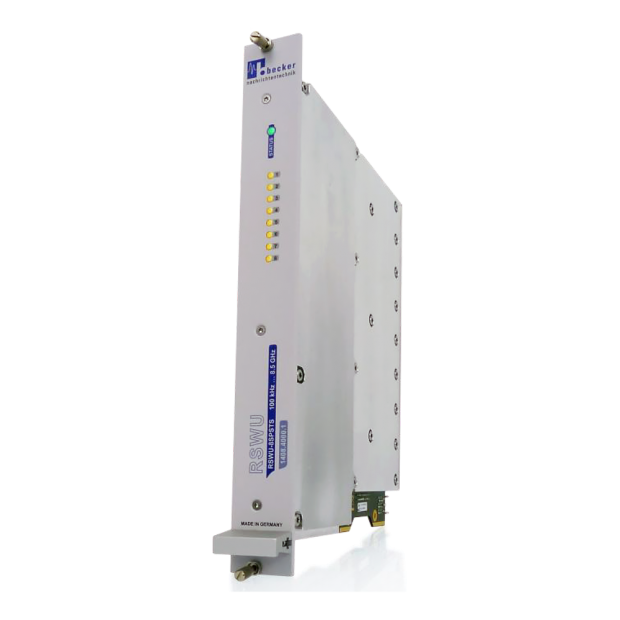

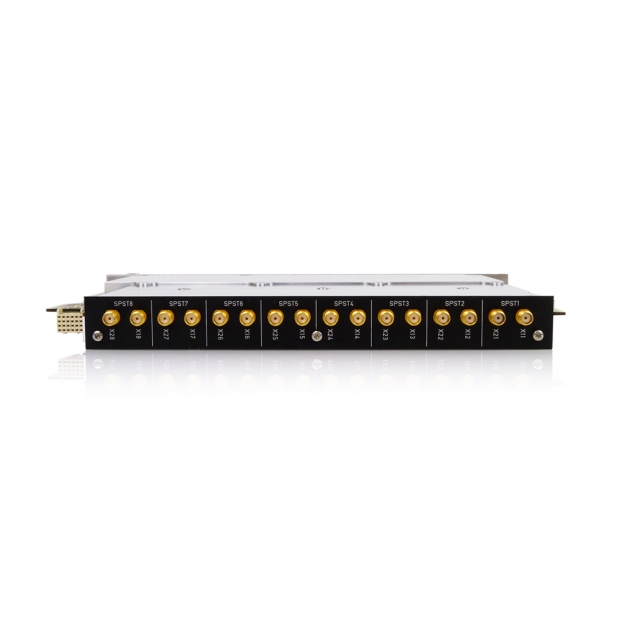

RSWU-8SPSTS 非反射型 SPST 單刀單擲開關

奈秒級切換、非反射終端，射頻系統零干擾整合

RSWU-8SPSTS 為一款高性能、具備八通道的 SPST 單刀單擲開關（SPST, Single Pole Single Throw），支援極寬頻率範圍自 100 kHz 至 8500 MHz，符合 50 歐姆系統架構，適用於多種射頻訊號切換應用；所有通道皆採用非反射型（Non-reflective）設計，即使在開路狀態下亦提供終端阻抗，能有效抑制訊號反射與多餘干擾，提升系統整體穩定性與訊號品質。

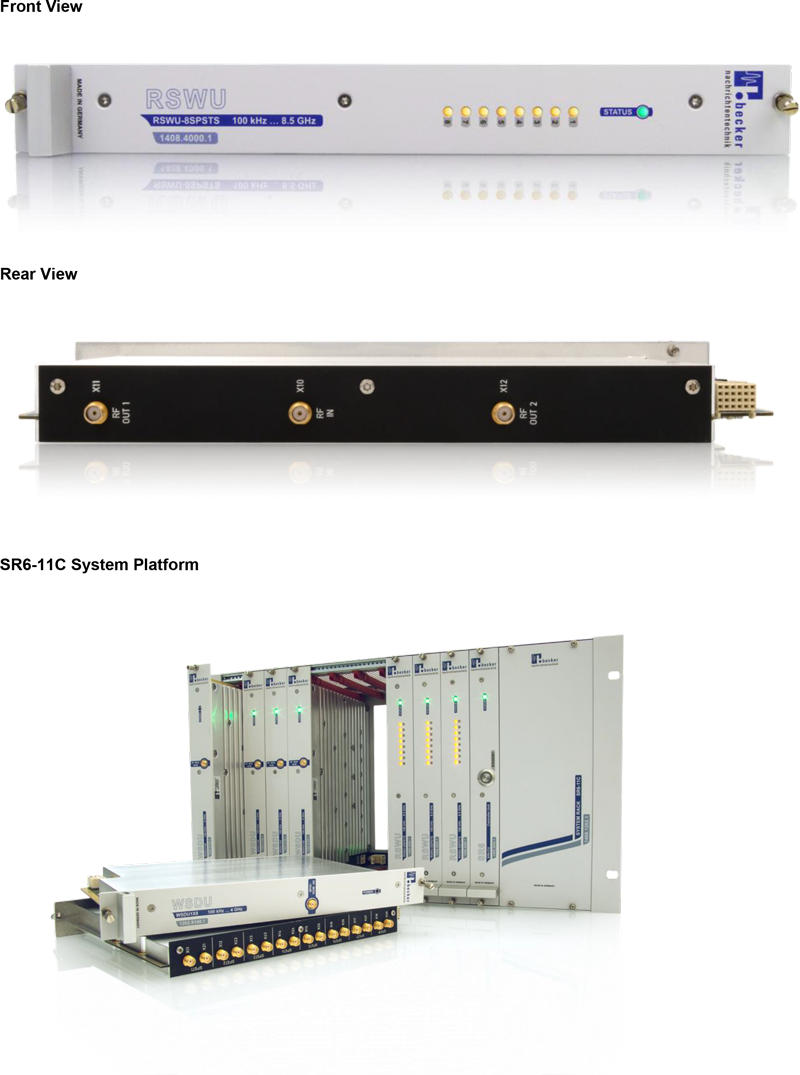

此模組採滑入式機構設計，便於快速安裝於 SR6-11C 系統平台中，實現模組化配置與彈性擴充；搭配 SR6-CU 控制模組使用時，使用者可透過簡潔的 ASCII 控制字串快速完成開關控制，支援遠端與同步操作，特別適合整合於自動化量測系統或大型射頻架構環境。


產品特點

• 超寬頻支援
• 採用高速、無機械磨損之半導體開關元件
• 非反射型開關設計，降低系統雜訊與干擾
• 每通道支援 2 瓦功率終端處理

應用場景

• 射頻（RF）訊號切換
• 射頻切換矩陣與切換場域應用
• 研發用途（R&D）
• 無線電監控與頻譜管理
• 自動化產線生產設備整合

原理方塊圖

RSWU-8SPSTS 模組內建 8 組獨立射頻 SPST 單刀單擲開關，每組通道彼此高隔離設計，可同時處理不同訊號，不受相鄰通道影響，確保訊號切換的穩定性與準確性。


無磨損半導體開關設計

RSWU-8SPSTS 採用固態半導體開關元件（solid-state type），具備極短的切換時間與極高的使用壽命，大幅降低維護需求，提升系統整體穩定度與可靠性。


同步切換操作

搭配 SR6-CU 控制器模組，RSWU-8SPSTS 可支援以下兩種切換方式：

• 即時切換模式：接收到單一指令後立即執行切換
• 同步切換模式：先接收多筆切換指令但不立即執行，待接收 SYNC 命令後，所有預設切換動作將於同一時刻同步完成

此同步切換模式特別適用於需要多通道同時操作的應用情境。


遠端控制功能

結合 SR6-CU 控制器模組後，RSWU-8SPSTS 可透過標準 USB 與 LAN（乙太網路）介面進行遠端操作，並支援以 SCPI 結構為基礎的簡易 ASCII 指令，實現高效率之程式化控制。


內建自我檢測功能

模組內部具備供電電壓監控機制，使用者可透過遠端介面即時讀取模組狀態，確保系統穩定運行與安全操作。


技術規格

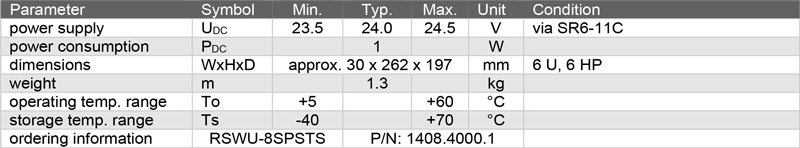

通用規格

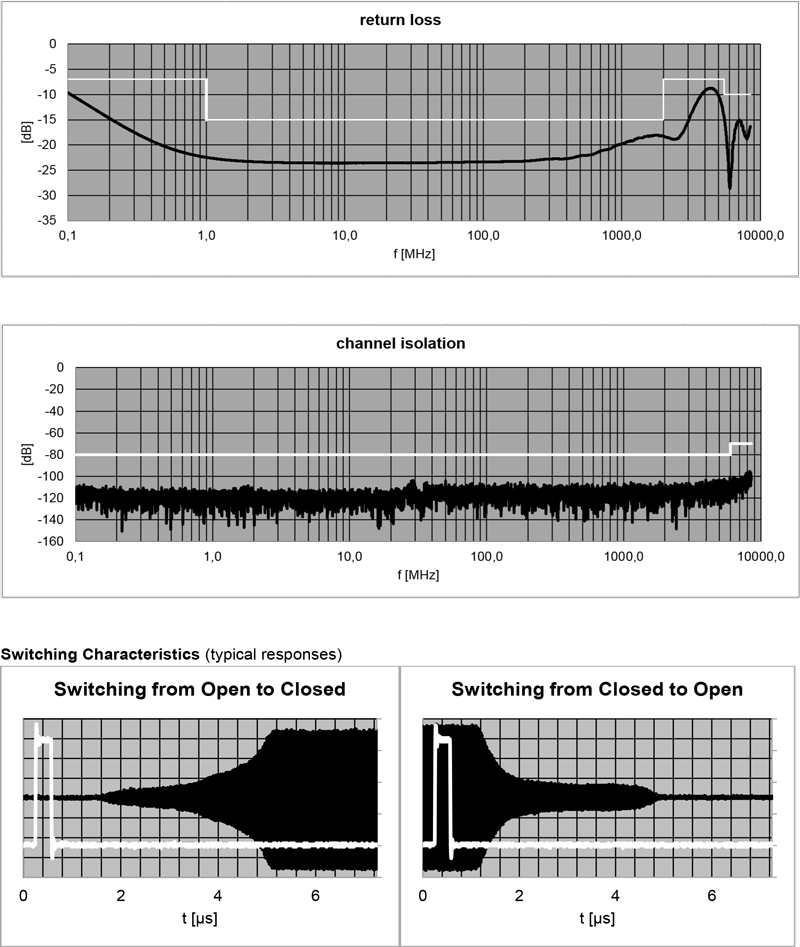

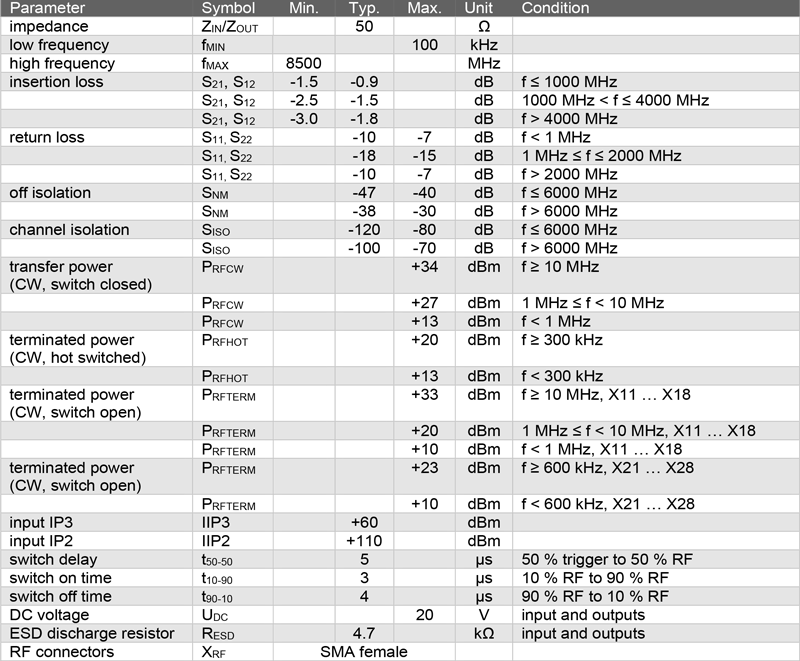

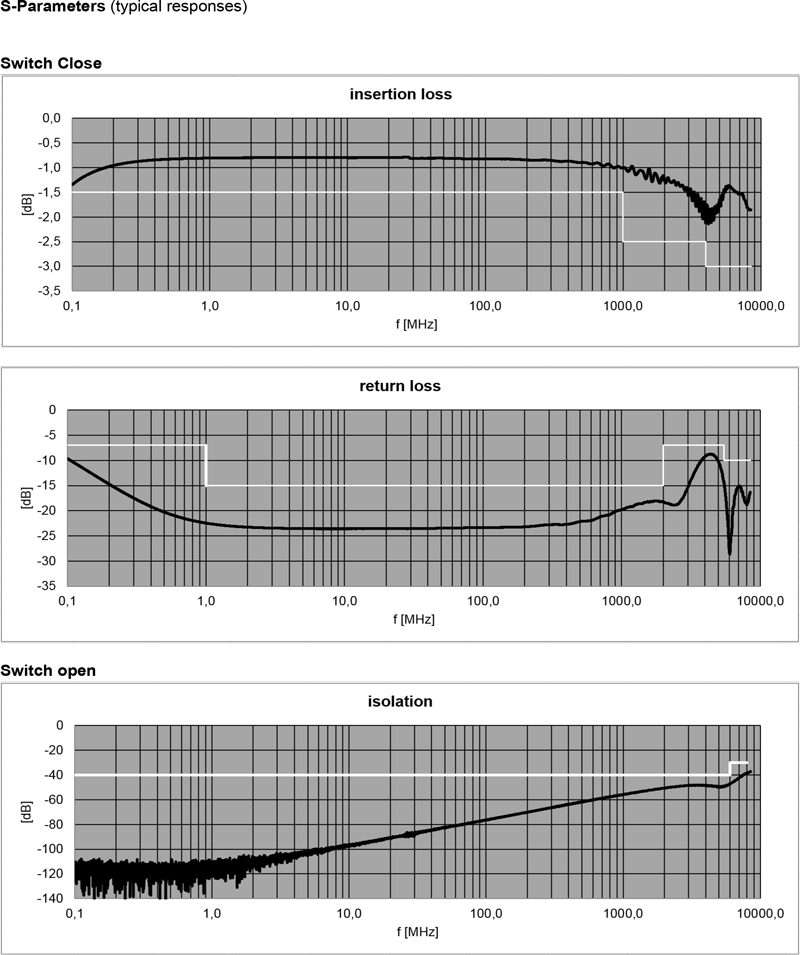

效能

SR6-11C 系統平台整合說明與外觀

RSWU-8SPSTS 為專為 SR6-11C 系統平台設計之滑入式模組，SR6-11C 系統共具備 11 組插槽，可容納射頻開關、矩陣、分波器、衰減器、BIAS-T、電平偵測器、雙向分波器／合路器等各類射頻訊號處理模組及控制單元。

若需操作 RSWU-8SPSTS，必須搭配 SR6-CU 控制器單元；SR6-11C 系統背板具備 Trigger-IO 介面，支援多模組之間的同步控制。當觸發輸入接收到一個正向 TTL 脈波訊號時，系統將於微秒等級內，僅靠硬體快速執行預設組態命令。

針對具備極高速執行需求的應用，亦可透過背板之 二進位介面（Binary Interface） 進行直接硬體控制。

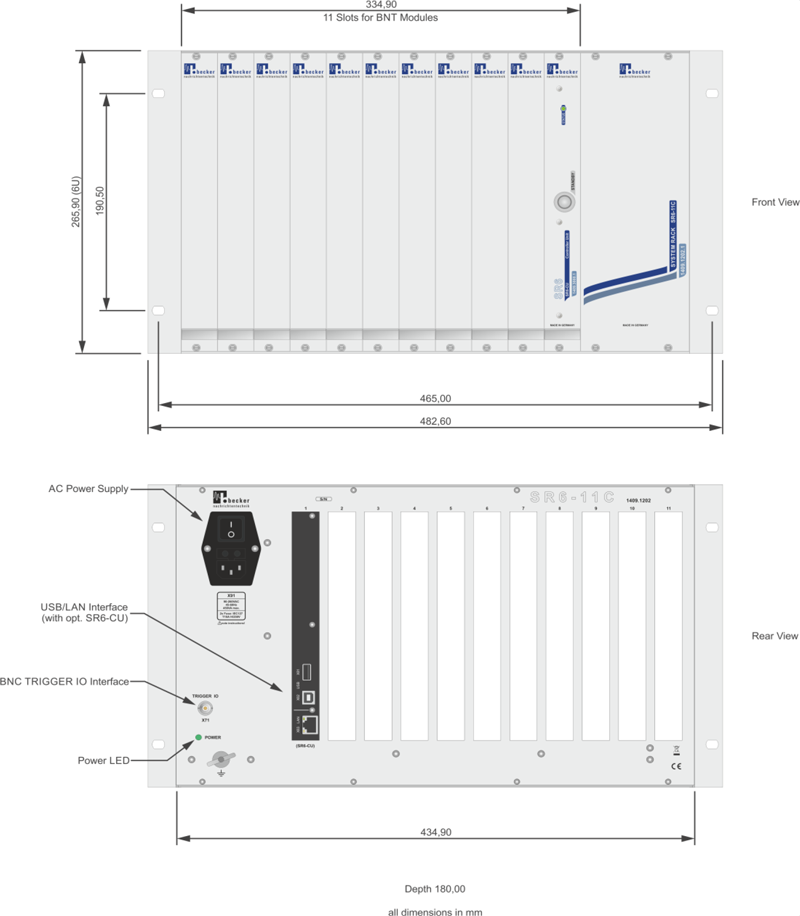

SR6-11C 系統平台尺寸

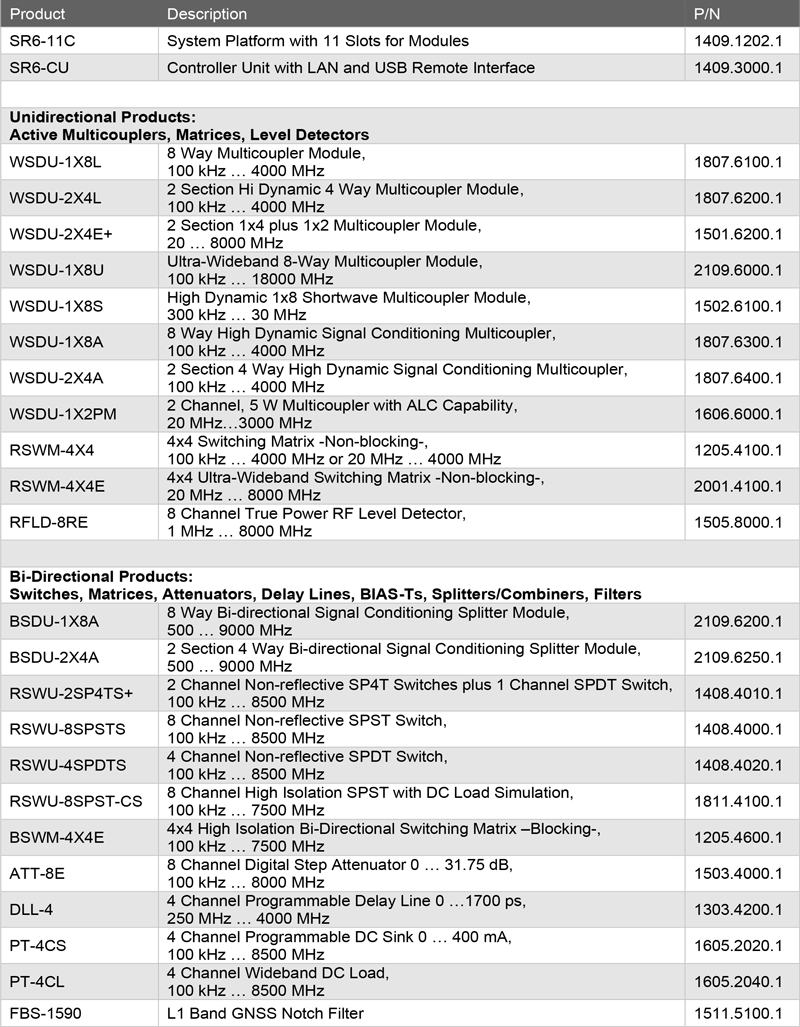

相關產品
