RSWU-8SPST-CS SPST 射頻開關 (8CH, 100 kHz~7500 MHz)

RSWU-8SPST-CS SPST 射頻開關 (8CH, 100 kHz~7500 MHz)

RSWU-8SPST-CS 為 8 通道 SPST 射頻開關模組，支援 100 kHz–7500 MHz 頻率範圍，內建直流負載模擬與雙向電流量測功能，具 80 dB OFF 隔離與過電流保護，適用於自動化測試與天線診斷等場景。
/
詳細介紹

RSWU-8SPST-CS 高隔離射頻開關模組

8 通道射頻開關，整合直流模擬、雙向電流量測與 80 dB 高隔離



RSWU-8SPDT-CS 插槽式模組是一款具成本效益且高效能的寬頻 8 通道 SPST（Single Pole Single Throw）射頻開關模組，具備高隔離特性與非反射設計，並整合直流負載模擬功能（DC Load Simulation），可同時支援射頻與直流測試需求，提升測試準確性與系統整合度。該模組適用於多種射頻元件、通訊模組與整機系統之量測、驗證與故障模擬等應用場景，特別適合應用於產線自動化測試、端測驗證（EOL Testing）與射頻環境模擬。


此模組專為整合至 Becker SR6-11C 系統平台而設計，具備熱插拔能力，能與其他射頻模組、矩陣模組或控制模組無縫協作，形成高度模組化且可擴展的量測架構；系統支援透過 SR6-CU 控制器模組進行 USB 或乙太網路（LAN）遠端控制，可靈活對應多樣化的自動化測試流程與實驗室需求。


RSWU-8SPDT-CS 採用非反射式（non-reflective）射頻開關架構，在開路狀態下，各埠於開路時自動終端為 50 歐姆，確保阻抗匹配與訊號穩定，可有效吸收多餘能量，避免訊號反射與阻抗不連續所造成的量測誤差；此設計特性不僅能抑制系統雜訊與訊號干擾，亦可大幅提升高頻量測的穩定性與可重複性，是現代高頻測試架構中關鍵的穩定元件之一。







功能特點

  • 適用於雙向訊號，支援從設備到測試儀器之間的全雙工通訊；
  • OFF 狀態隔離度達 80 dB，具備優異的訊號隔離能力，有效避免通道間干擾；
  • 整合直流測試功能，包含 OPEN／LOAD／SHORT 狀態切換，滿足多樣化的診斷與測試需求；
  • 整合直流電壓與電流量測器，可即時掌握各通道的電氣狀況；
  • 具備直流過電流保護功能，在測試過程中提供關鍵元件保護機制；
  • 每通道支援最大 ±500 mA 直流電流輸入或輸出，可對應多數實際應用情境。



應用場景

  • 適用於生產線自動化測試流程，提高效率與測試一致性；
  • 適用於終端測試（EOL testing），驗證設備在壽命週期尾端的性能表現。


寬頻特性

由於其頻率範圍涵蓋 100 kHz 至 7500 MHz，RSWU-8SPDT-CS 適用於所有廣播與行動通訊頻段，包含 2G 至 5G 系統，亦支援如 802.11p 等無線標準，適用於車對車（V2V）與車聯網（V2X）等高可靠通訊應用；其高頻段延展性可滿足新世代無線設備驗證需求。


高 OFF 狀態隔離度

8 個 SPST 射頻開關皆具備高達 80 dB 的 OFF 狀態隔離特性，在關閉狀態下可有效抑制射頻訊號的串擾與能量泄漏，有助於降低通道間交叉雜訊，提升量測準確度與系統運作穩定性；此高隔離設計特別適用於多通道量測或需快速切換訊號源的自動化測試架構，能確保各路通道訊號互不干擾，維持射頻測試系統的高訊噪比與可重複性。


多元直流測試功能

每一通道皆內建完整直流測試功能，支援多種測試模式；例如進行天線或模組的診斷測試時，RSWU-8SPST-CS 可靈活切換至 LOAD、SHORT、OPEN 狀態以模擬不同電氣條件；每通道的 LOAD 狀態可由模組前面板上的外接電阻配置定義，亦可選擇連接至 VBAT（電池電壓），模擬 SHORT to VBAT 測試情境，進一步擴展應用範圍。

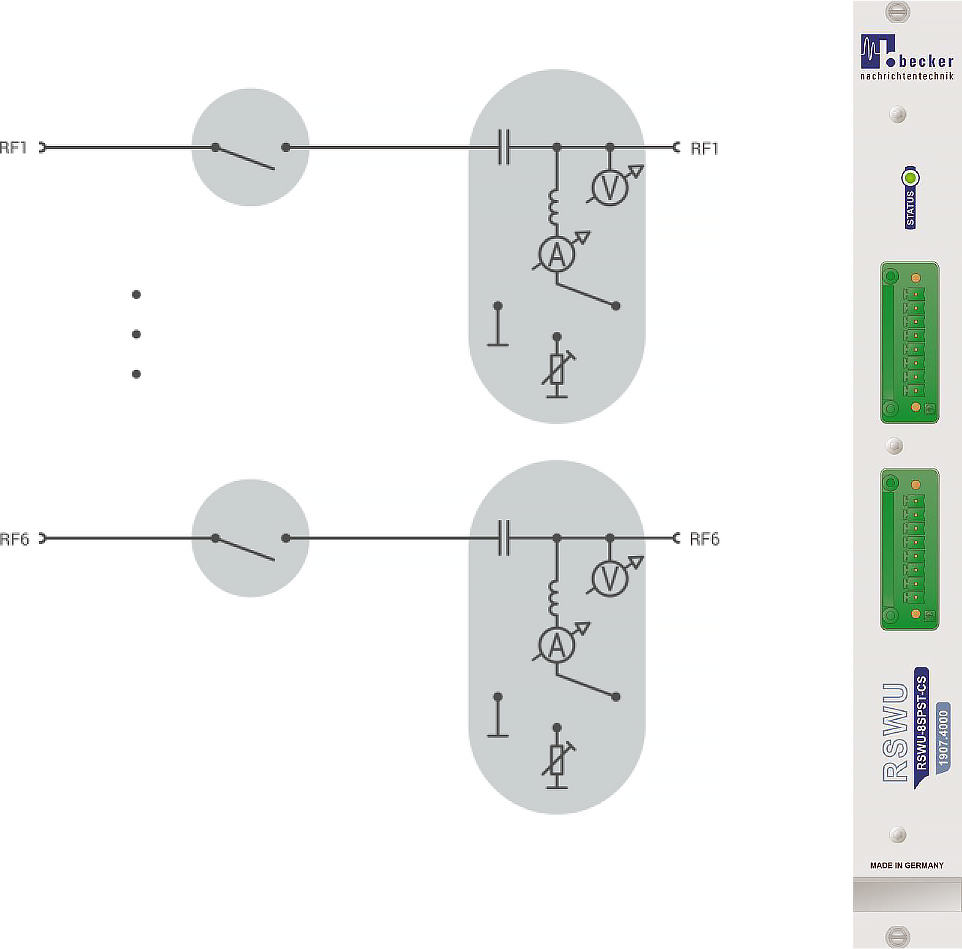

電壓與電流表

模組內建高解析電壓與電流量測功能，可量測疊加於射頻訊號上的直流參數，並顯示於系統介面中；由於量測電路整合於模組內部，可省去拉線至外部儀器的繁瑣作業，並有效降低環境雜訊干擾；當處於 SHORT to GND 狀態時，電流將由待測物流向 RF+DC 埠；若處於 SHORT to VBAT 狀態，則電流將由 RF+DC 埠流入待測物；因此，模組所內建之電流表具備 雙象限運作功能，可準確量測正負方向之電流變化。


直流過電流保護

每通道均配置獨立過電流偵測機制，當電流超過最大容許值（500 mA）時，模組將自動開啟 SHORT 與 LOAD 開關，避免內部 BIAS-T 線圈受損；故障發生後，使用者可透過軟體重設模組，重新啟用切換功能並恢復測試作業。


遠端控制

搭配 SR6-CU 控制器模組後，RSWU-8SPST-CS 可透過標準介面（USB 或 LAN）進行遠端控制，並透過簡潔 ASCII 指令操作，支援整合至自動化測試系統中，提升測試流程效率與彈性配置能力。



技術規格

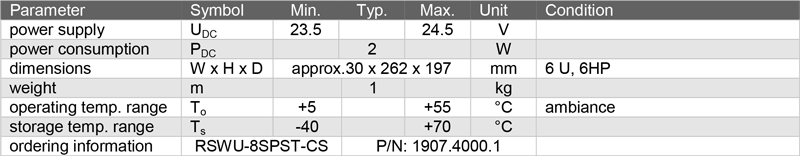

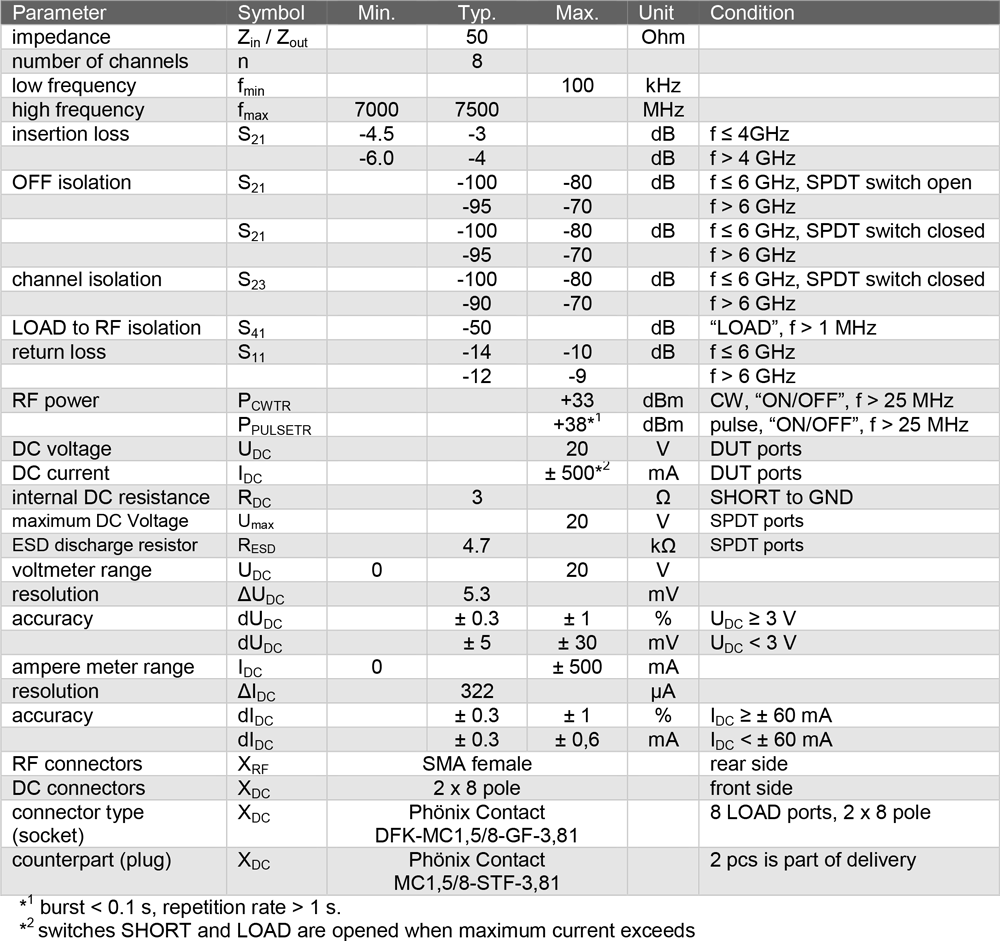

通用規格

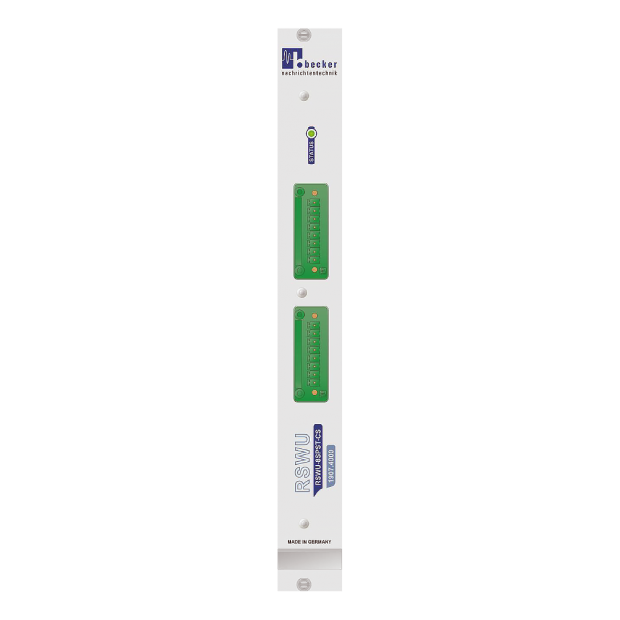

外觀

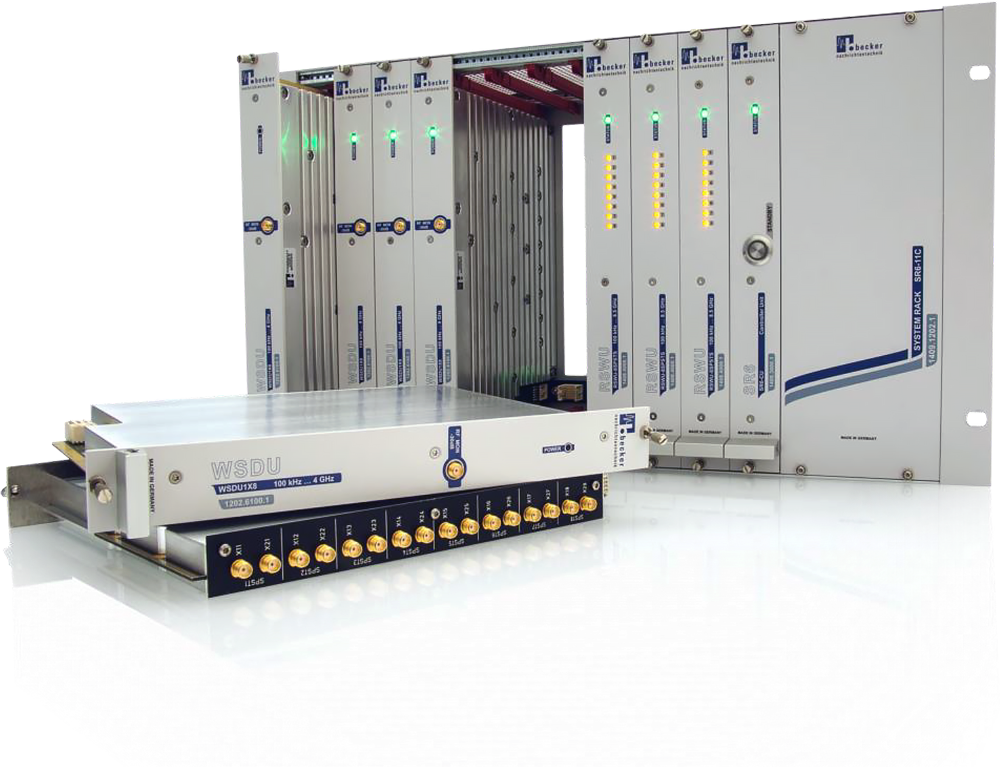

SR6-11C 系統平台

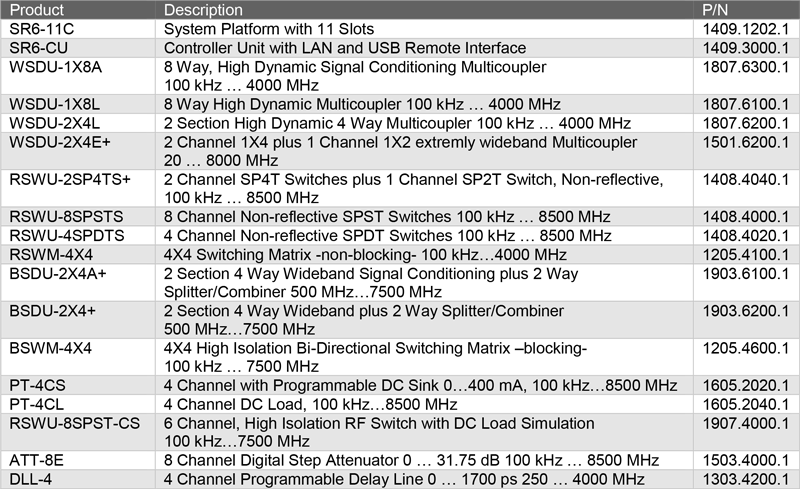

系統容量

SR6-11C 系統平台最多可整合 11 組插槽模組，具備集中式供電功能，透過內部 DC 電源為所有模組穩定供電，另搭載內建資料匯流排以進行模組間通訊與控制，提升系統一致性與可管理性。


遠端控制

SR6-CU 控制器插槽模組提供 LAN 與 USB 遠端介面，並搭配圖形化使用者介面，支援快速配置與操作射頻開關模組、切換矩陣等裝置；指令集會依據系統內安裝模組動態擴展，具高度彈性與可擴充性。



應用於高時效性場景

SR6-11C 系統平台具備雙向硬體觸發介面，可由外部 TTL 訊號觸發模組操作，亦可輸出 TTL 訊號觸發其他 SR6 系統設備，特別適用於需同步或時序控制的自動化測試應用。
