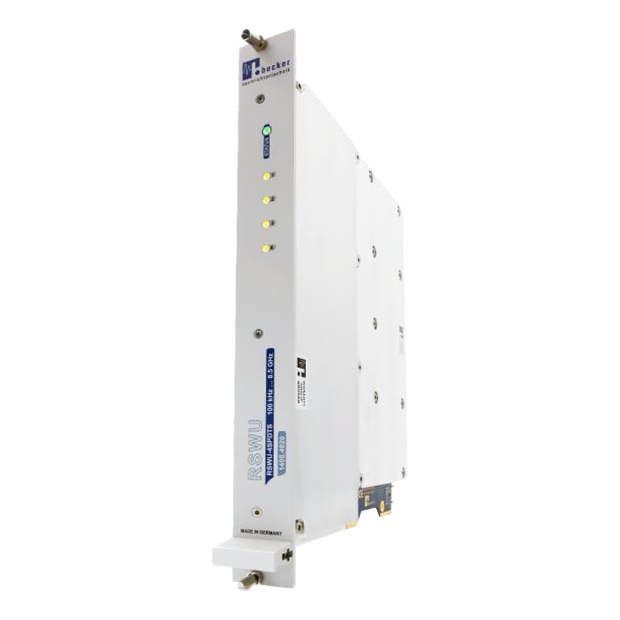

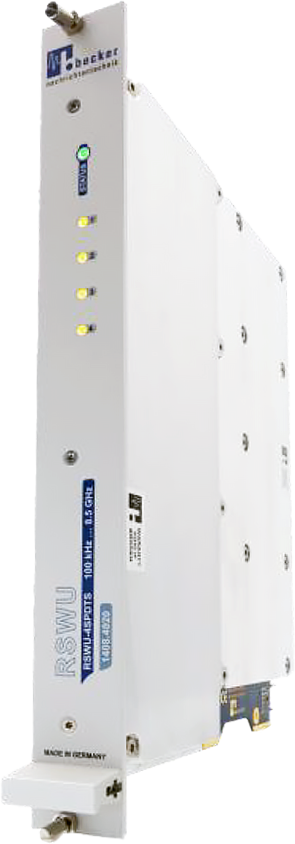

RSWU-4SPDTS 非反射式 SPDT單刀雙擲開關

高密度模組整合 × 多通道同步控制 × 射頻訊號切換最佳化

RSWU-4SPDTS 為一款 四通道 SPDT（Single Pole Double Throw，單刀雙擲）射頻開關模組，支援 100 kHz 至 8500 MHz 超寬頻段操作，採用 50 歐姆阻抗技術設計，具備廣泛通用性，適用於各類射頻訊號處理環境；其中 SPDT 結構可將單一輸入訊號切換至兩個輸出埠之一（例如在 PORT A 與 PORT B 間擇一導通），實現靈活的訊號路由控制，模組內建之開關皆為 非反射式（Non-reflective） 結構，於開路狀態下提供自動終端匹配功能，可有效降低回波與反射造成的訊號干擾，確保系統訊號穩定性與訊噪比表現。


RSWU-4SPDTS 採用 可插拔式模組設計（Slide-in Module），便於快速安裝、更換與擴充，可直接整合至 SR6-11C 系統平台中，支援模組化架構下的高密度射頻開關配置；搭配 SR6-CU 控制模組時，使用者可透過簡潔的 ASCII 字串指令進行遠端控制與自動化操作，並支援同步控制功能，實現毫秒級穩定切換，滿足高效率量測與切換場景。


產品特點

• 頻率涵蓋範圍極廣，支援 100 kHz 至 8500 MHz
• 採用高速、無磨耗之半導體開關技術
• 非反射式設計，可提升系統穩定性與訊號完整性

應用場景

• 射頻訊號路由
• 射頻切換矩陣與開關場域
• 研發環境（R&D）
• 無線電訊號監控
• 量產測試應用

原理方塊圖

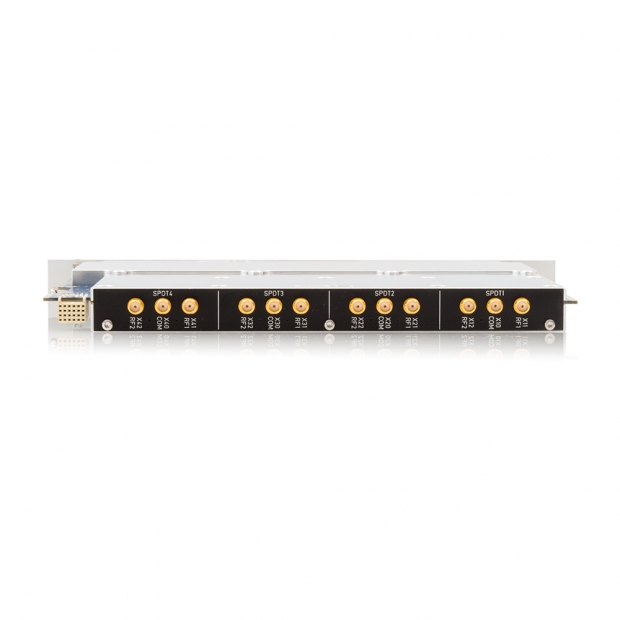

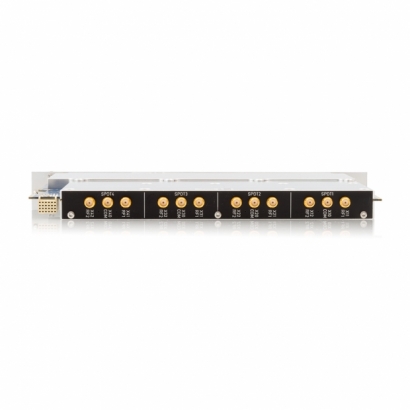

RSWU-4SPDTS+ 含有 4 組獨立 SPDT 射頻開關通道，模組具備高通道隔離度，可同時處理多組不同射頻訊號，相鄰通道間不會互相干擾，確保訊號品質穩定。


無磨耗之半導體開關

RSWU-4SPDTS 採用 固態半導體開關元件（Solid State Switching Elements），具備極短的切換時間與超高切換壽命，幾乎不需保養維護，適用於高頻繁切換應用。


同步操作功能

搭配 SR6-CU 控制模組時，開關指令可透過以下兩種方式執行：

• 接收單一指令後即時執行
• 接收多筆指令後，透過 SYNC 命令同步執行

在同步操作模式下，系統會先接收多筆切換指令但不立即執行，直到接收到 SYNC 指令後，所有開關命令會同步執行，實現準確時間控制。


遠端控制介面

RSWU-4SPDTS 搭配 SR6-CU 控制模組後，可透過標準通訊介面如 USB 與 LAN（乙太網路）實現遠端控制，操作指令使用 SCPI 標準格式之 ASCII 字串，語法簡單易於整合至自動化測試流程。


內建自我測試功能

模組內部電源電壓皆由系統持續監控，使用者可透過遠端通訊介面讀取模組運作狀態，實現即時診斷與系統安全性提升。

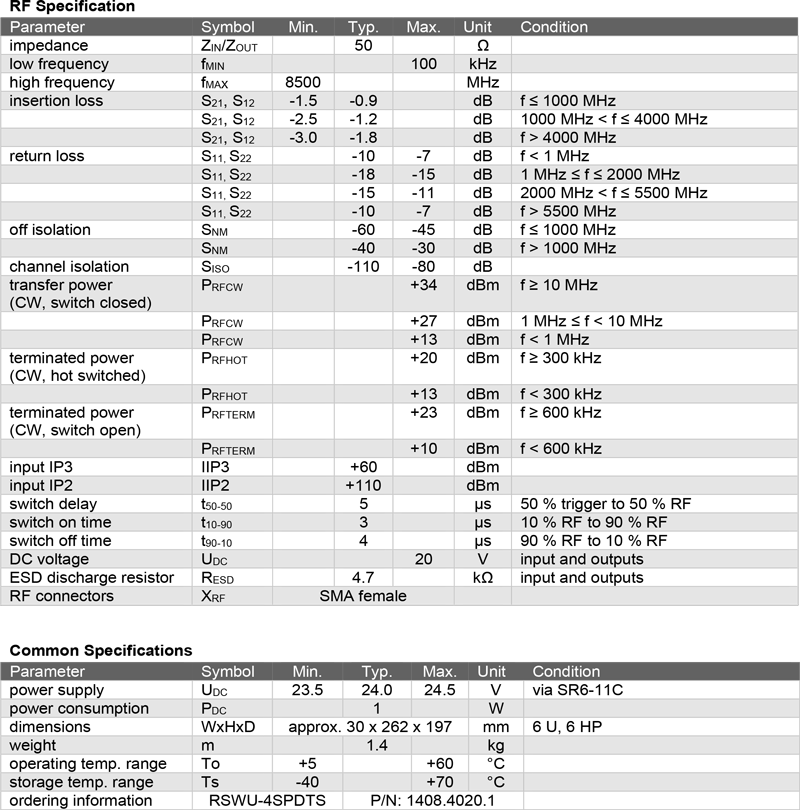

技術規格

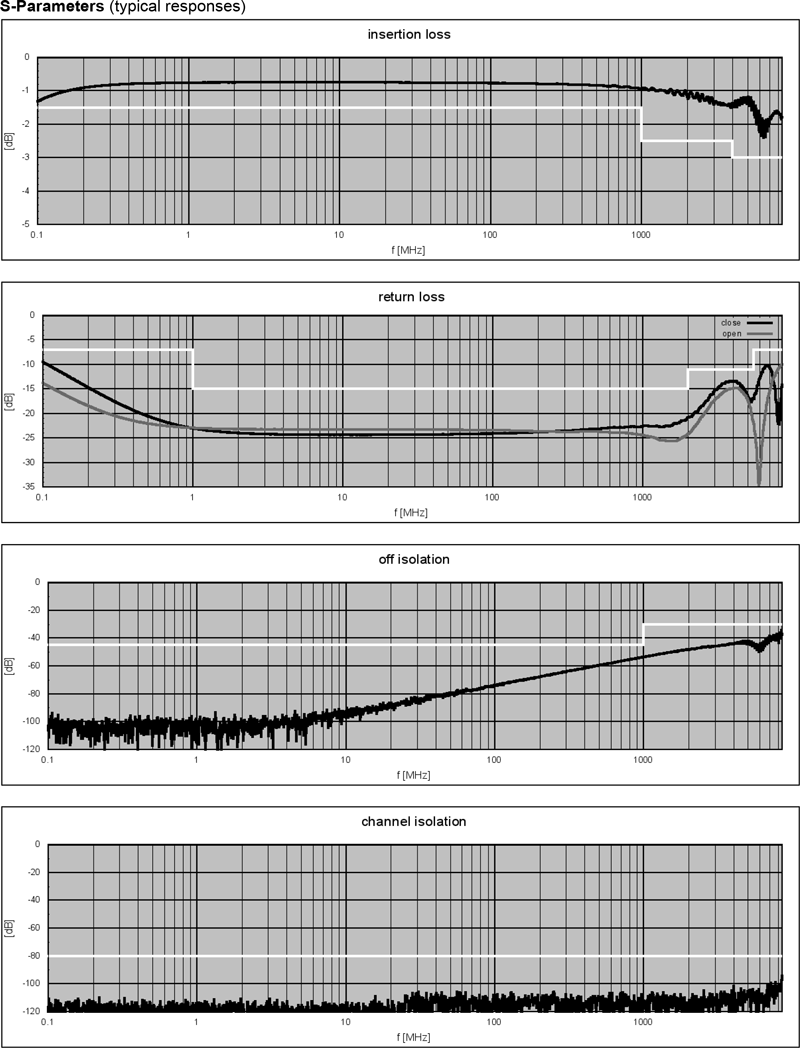

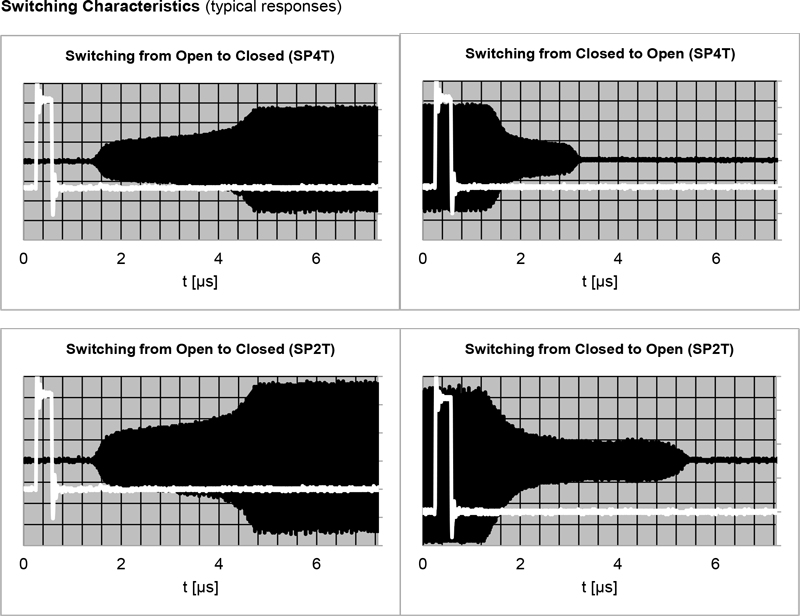

效能

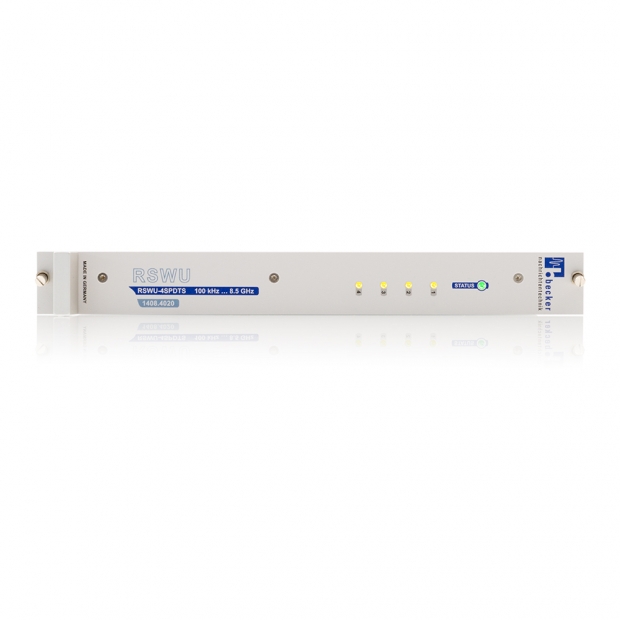

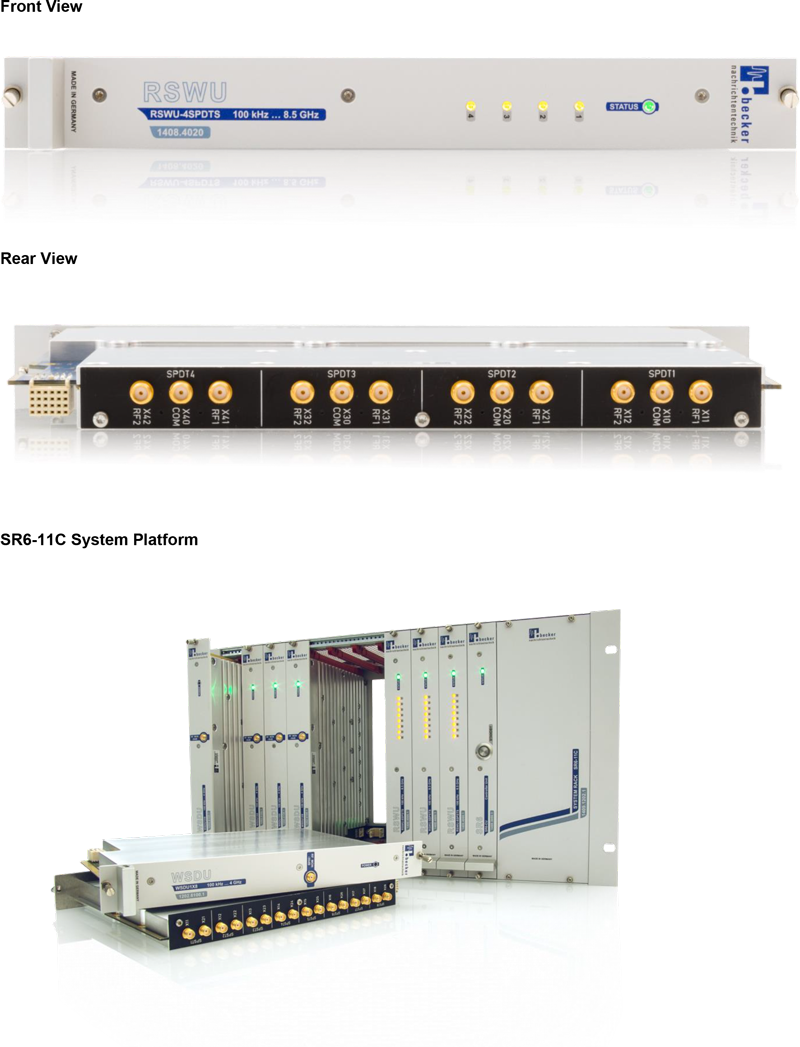

外觀與系統整合

SR6-11C 系統平台

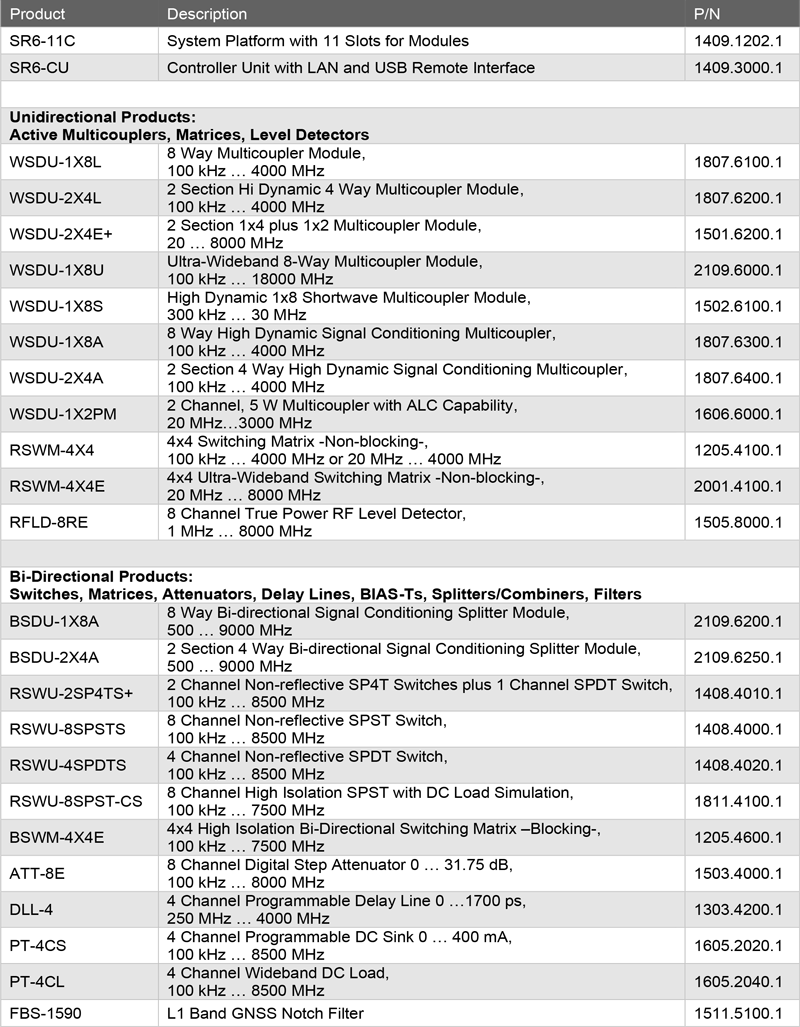

RSWU-4SPDTS 模組設計為安裝於 SR6-11C 系統平台中使用，該平台提供 11 個模組插槽，可彈性安裝多種模組類型，包括：射頻開關、切換矩陣、功率分配器（Multicouplers）、可變衰減器（Attenuators）、偏壓器（BIAS-Ts）、電平偵測器（Level Detectors）、雙向分路器/合路器（Bi-directional Splitters/Combiners）等，用於射頻訊號處理與量測應用，並搭配中央控制單元（Controller Unit）。


控制 RSWU-4SPDTS 模組時，需安裝 SR6-CU 控制器模組。系統平台背面配置 Trigger-IO 觸發介面，可支援多台 SR6-11C 裝置形成之裝置網路間的同步操作；當 Trigger-IO 接收到一個 TTL 正緣觸發訊號時，所有預設配置將於數微秒內由硬體立即執行，滿足高即時性控制需求。


在需要極高速動作反應的應用中，使用者亦可選擇透過平台背面的二進位硬體介面（Binary Interface）進行直接控制，進一步縮短反應延遲。

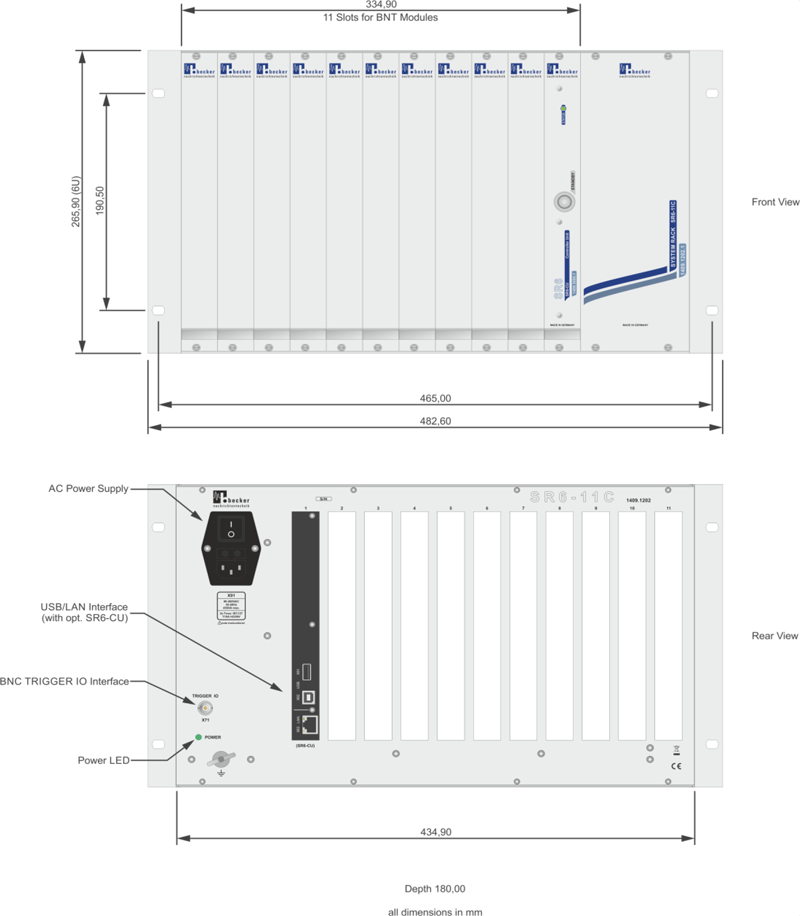

SR6-11C 系統平台外觀尺寸
